Daewoo Musso. Manual - part 5

GENERAL INFORMATION  0B-17

Manufacturer’s Plate

Manufacturer’s Plate Location

1.Type Approval No.    2.Vehicle Identification Number.

Diesel Engine

Gasoline Engine

0B-18  GENERAL INFORMATION

Engine Number Location

Diesel Engine

The engine number is stamped on the cylinder block in
front of injection pump.

IL6 3200

The engine number is stamped on the lower rear side
of the alternator.

Gasolind Engine Number

162 990 1 0 012345

Serial Number

0 : Manual T/M
1 : Hydr - Auto Coupling
2 : Automatic T/M

99 : 3.2L
97 : 2.3L
94 : 2.0L

0 : Common
1 : Left - Hand Drive
2 : Right - Hand Drive

ENGINE TYPE

0 : MUSSO

Diesel Engine Number

662 920 1 0 012345

Serial Number

0 : Manual T/M
1 : Hydr - Auto Coupling
2 : Automatic T/M

910 : Non-Intercooler Engine
920 : Intercooler Engine

0 : Common
1 : Left - Hand Drive
2 : Right - Hand Drive

661 : 2299cc
662 : 2874cc

GENERAL INFORMATION  0B-19

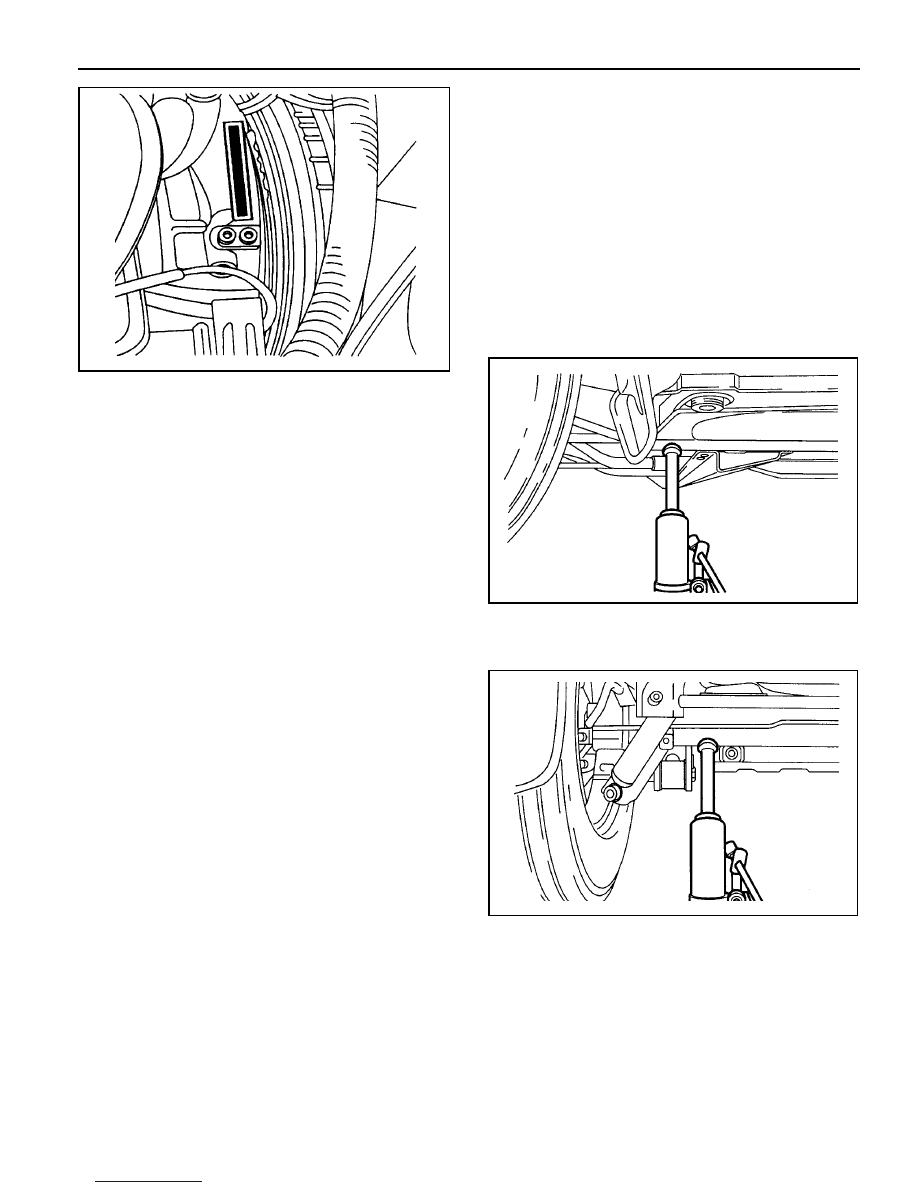

VEHICLE LIFTING PROCEDURES

To raise the vehicle, place the lifting equipment only at
the points indicated. Failure to use these precise
positions may result in permanent vehicle body
deformation.

Many dealer service facilities and service stations are
equipped with automative hoists that bear upon some
parts of the frame in order to lift the vehicle. If any other
hoist method is used, take special care to avoid
damaging the fuel tank, the filter neck, the exhaust
system, or the underbody.

Vehicle Lifting Points

Using Jack

(Rearward of Front Tire)

Using Jack

(Forward of Rear Tire)

2300 DOHC

The engine number is stamped on the upper rear left-
hand side of the cylinder block.

SECTION 1

ENGINE

SECTION 1A1(M162 ENGINE)

GENERAL  ENGINE  INFORMATION

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1A1-1

Engine Specifications . . . . . . . . . . . . . . . . . .  1A1-1

Component Locator . . . . . . . . . . . . . . . . . .  1A1-3

Front View . . . . . . . . . . . . . . . . . . . . . . . . . .  1A1-3

Side View . . . . . . . . . . . . . . . . . . . . . . . . . . .  1A1-4

Performance  Curve . . . . . . . . . . . . . . . . . .  1A1-5

E32 Engine . . . . . . . . . . . . . . . . . . . . . . . . . .  1A1-5

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1A1-6

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1A1-6

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . .  1A1-7

Oil Leak Diagnosis . . . . . . . . . . . . . . . . . . . .  1A1-7

Engine Cranking at The

Front of Crankshaft . . . . . . . . . . . . . . . . . .  1A1-8

Compression Pressure Test . . . . . . . . . . . . .  1A1-9

Cylinder Pressure Leakage Test. . . . . . . . .  1A1-11

General Information . . . . . . . . . . . . . . . . .  1A1-13

Cleanliness and Care . . . . . . . . . . . . . . . . .  1A1-13

On-Engine Service . . . . . . . . . . . . . . . . . . .  1A1-13

Application

Engine Model

Displacement (CC)

Cylinder (Bore x Stroke) (mm)

Fuel Injection / Ignition System

Compression Ratio

Number of Cylinders

Camshaft Valve Arrangement

Camshaft Drive Type

Max. Output (ps/rpm)

Max. Torque (kg•m/rpm)

Firing Order

Ignition Type

Ignition Timing

Valve Timing

Intake

Open/Close

Exhaust

Open/Close

Valve Clearance Adjustment

SPECIFICATIONS

ENGINE SPECIFICATIONS

E32 Engine

M162.990

3199

89.9 x 84.0

MSE 3.62S

10 : 1

6

DOHC

Chain-Driven

222 / 5500

31.6 / 3750

1-5-3-6-2-4

Distributorless Double Ignition

BTDC 8° ± 2°

ATDC 11° / ABDC 34°

BBDC 31° / BTDC 14°

Automatic Control

TABLE OF CONTENTS
