7A – 30 HEATING AND VENTILATION SYSTEM

SPECIAL TOOLS AND EQUIPMENT

SPECIAL TOOLS TABLE

D102B119

DW 100–020

Spring Clamp

Remover/Installer

HEATING AND VENTILATION SYSTEM 7A – 31

SCHEMATIC AND ROUTING DIAGRAMS

NON–A/C DIAGRAMS

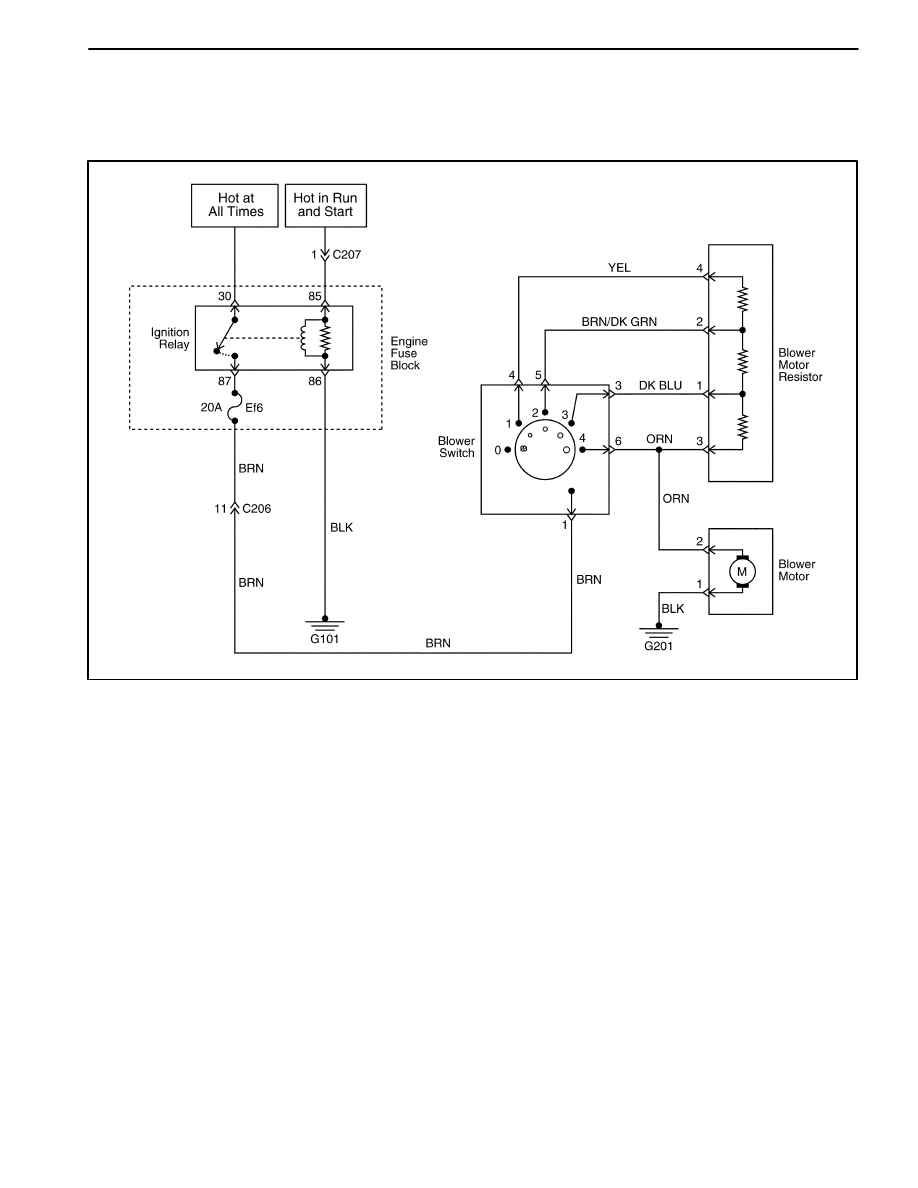

D18A201B

7A – 32 HEATING AND VENTILATION SYSTEM

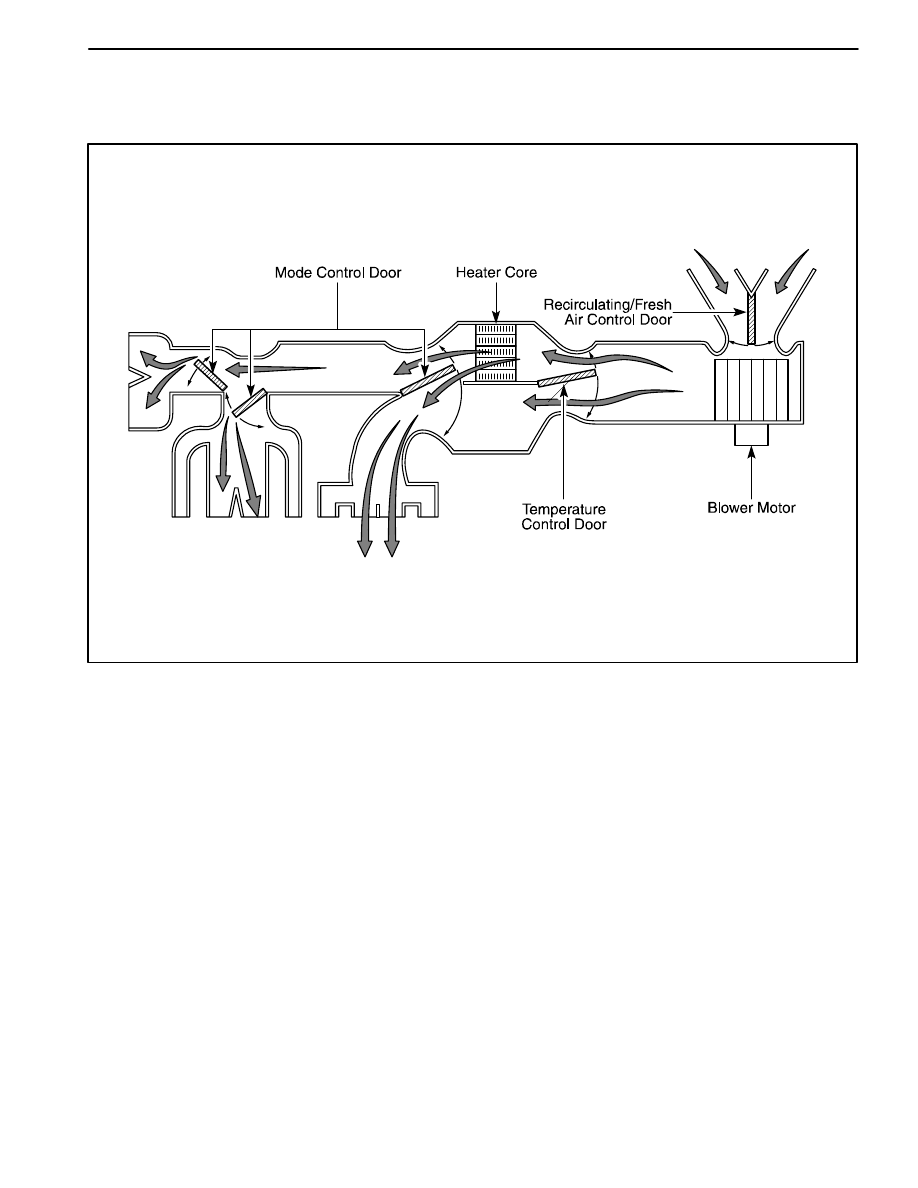

AIR FLOW THROUGH DUCTS (NON–A/C)

(Left–Hand Drive Shown, Right–Hand Drive Similar)

D108A202



SECTION 7B

MANUAL CONTROL HEATING, VENTILATION,

AND AIR CONDITIONING SYSTEM

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in B unless otherwise
noted.

TABLE OF CONTENTS
