Daewoo Matiz (2003 year). Manual - part 103

1F
–

322

  ENGINE CONTROLS

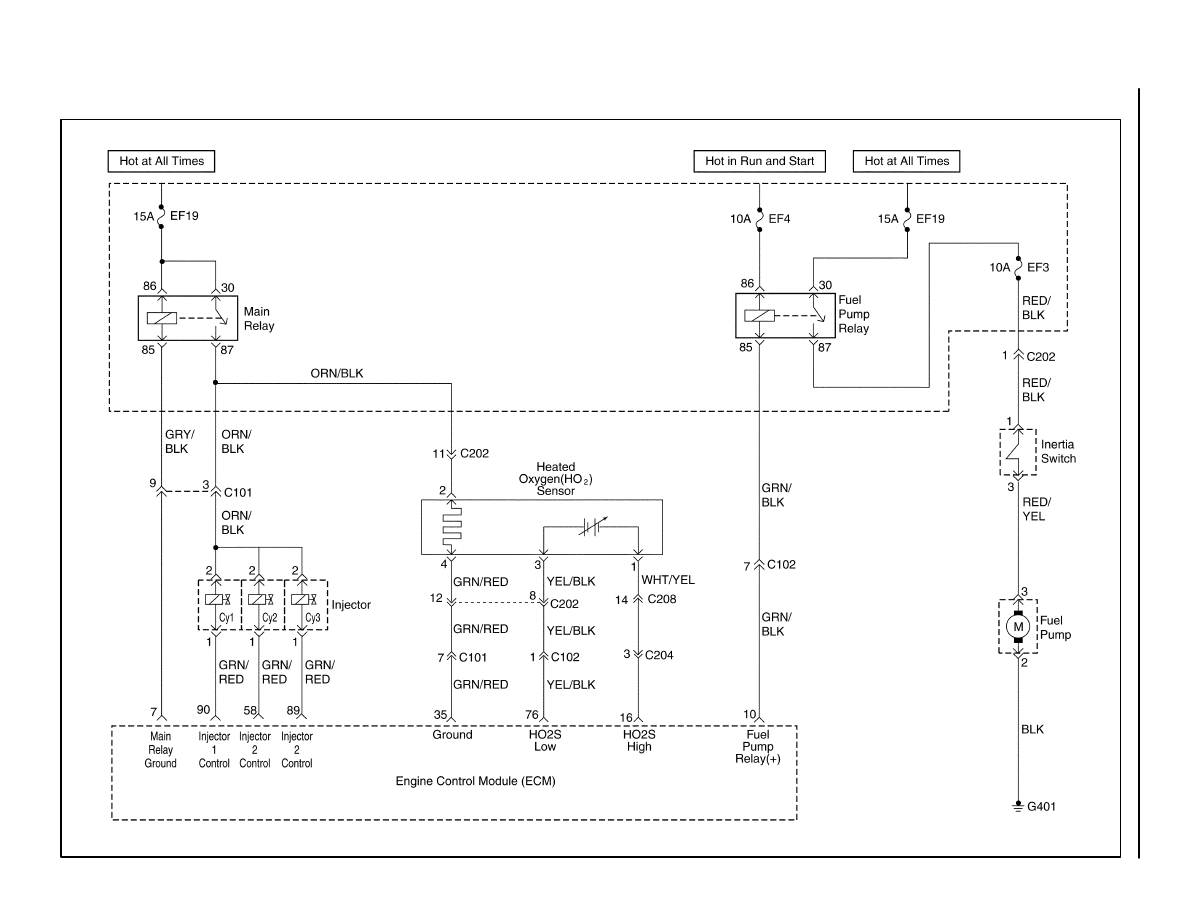

ECM WIRING DIAGRAM (SIRIUS D3 – 3 OF 5)

MAAF630

ENGINE

 CONTROLS  1F

–

323

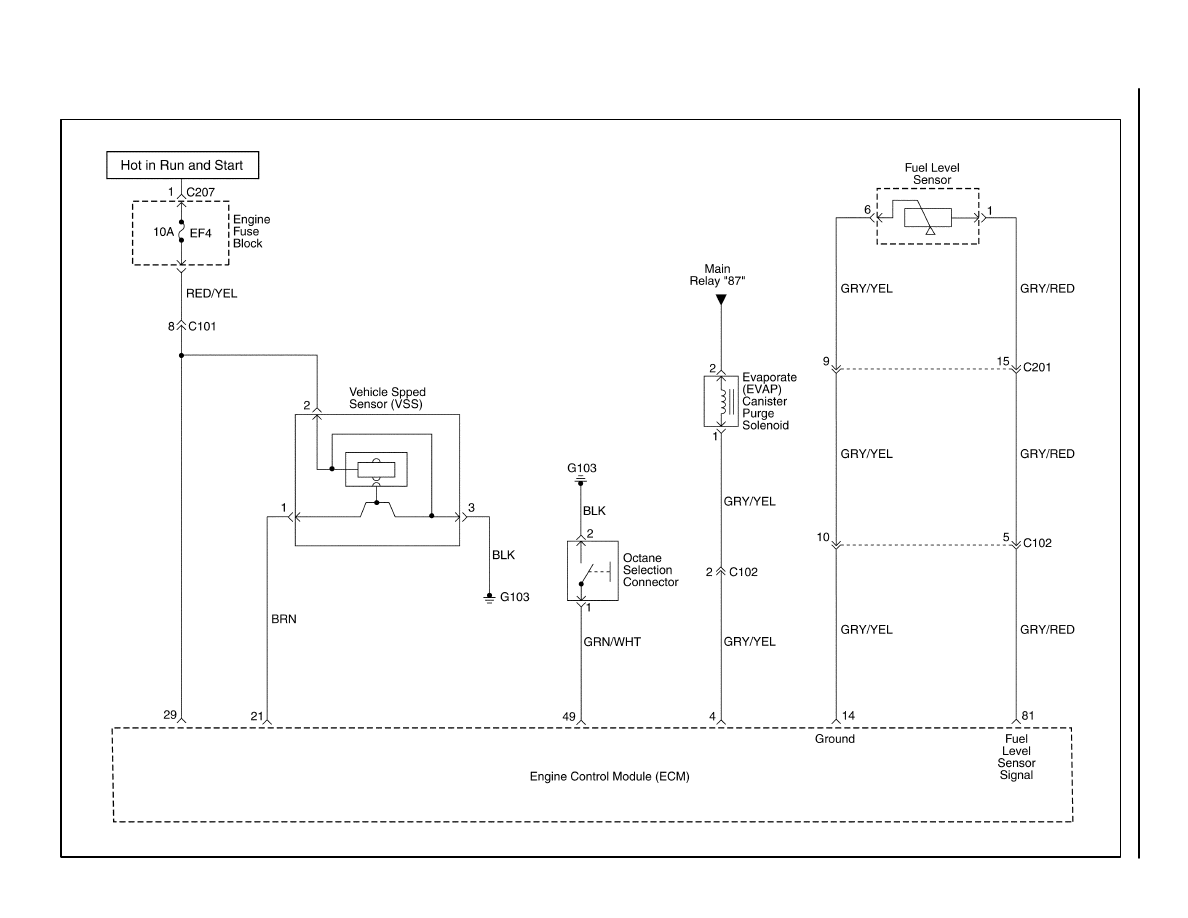

ECM WIRING DIAGRAM (SIRIUS D3 – 4 OF 5)

MAA1F640

1F
–

324

  ENGINE CONTROLS

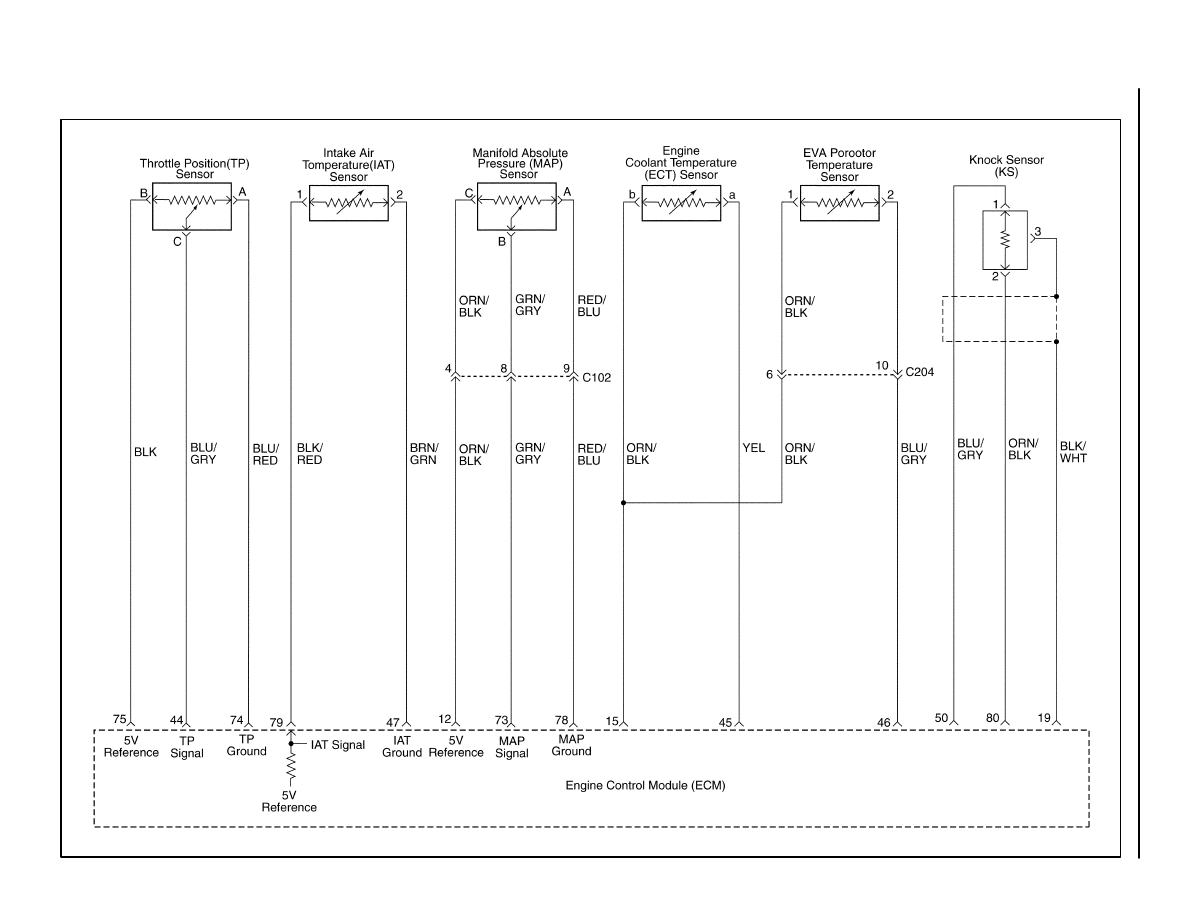

ECM WIRING DIAGRAM (SIRIUS D3 – 5 OF 5)

MAA1F650

SECTION 1G

ENGINE EXHAUST

TABLE OF CONTENTS

Description and Operation

1G-2

. . . . . . . . . . . . . . . . . .

Exhaust System

1G-2

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Muffler

1G-2

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Catalytic Converter

1G-2

. . . . . . . . . . . . . . . . . . . . . . . .

Component Locator

1G-3

. . . . . . . . . . . . . . . . . . . . . . . .

Exhaust System

1G-3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

Repair Instruction

1G-4

. . . . . . . . . . . . . . . . . . . . . . . . . .

On-Vehicle Service

1G-4

. . . . . . . . . . . . . . . . . . . . . . . . . .

Exhaust Pipe/Catalytic Converter

1G-4

. . . . . . . . . . . .

Pup-up Catalitic Converter

1G-5

. . . . . . . . . . . . . . . . . .

Front Muffler

1G-7

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Rear Muffler

1G-8

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Specifications

1G-9

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

Fastener Tightening Specifications

1G-9

. . . . . . . . . . .
