2E-6  TIRES AND WHEELS

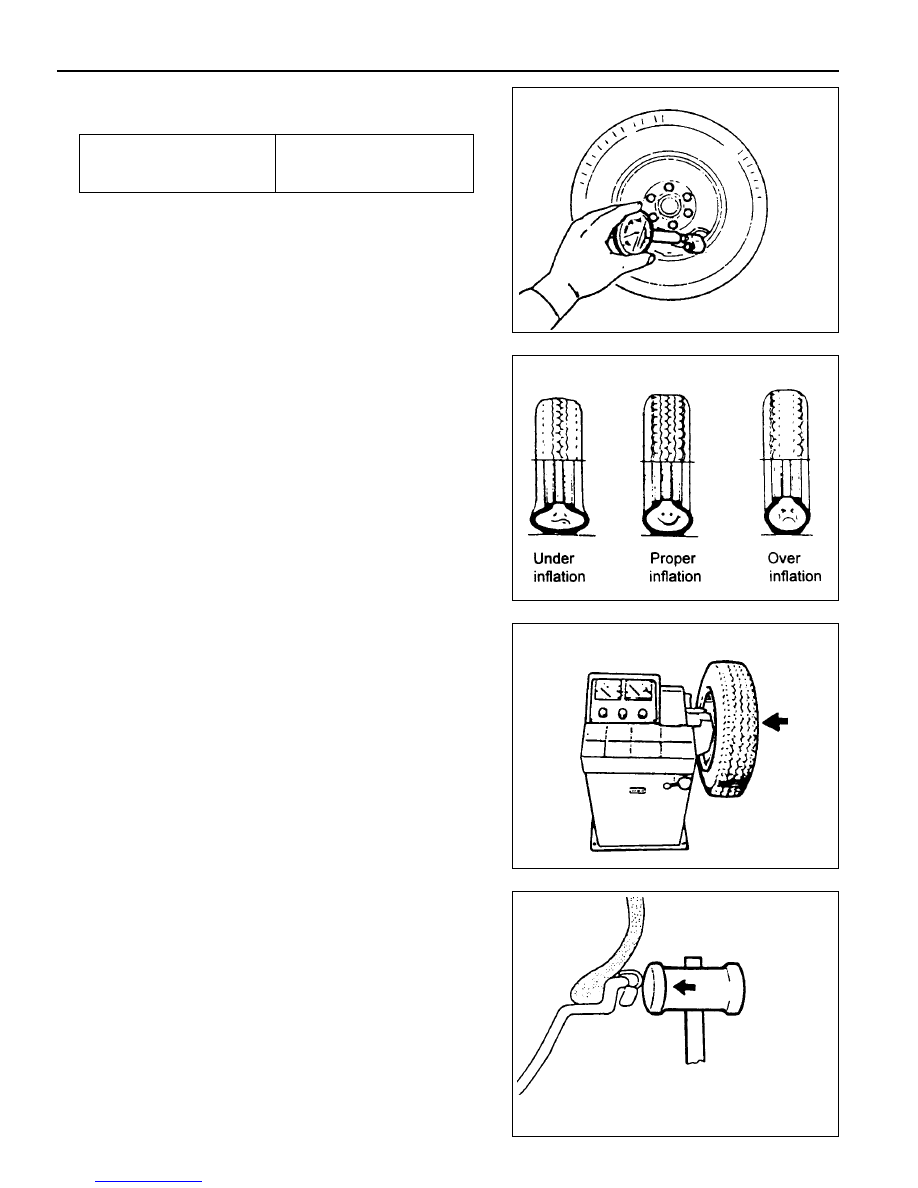

4. Tire pressure inspection.

l

Tire pressure.

l

Check tread contact with road.

Notice

l

If underinflated, tire may come away from the wheel

during rapid steering.

l

An overinflated tire will cause a hard riding and uneven

wear.

Front & Rear

(P235/75R15)

2.1kg/cm (30PSI)

2

5. Wheel balance.

l

Balance weights should be on each side. When the wheel

is out of balance or a tire has been repaired, be sure to
balance the wheel again.

l

If total weight is over 150g, readjust the balance by

reinstalling the tire on the wheel.

l

Balance weight should not protrude from the wheel rim

over 3mm.

l

For aluminum wheel, use aluminum wheel balance weight

only.

  TIRES AND WHEELS  2E-7

l

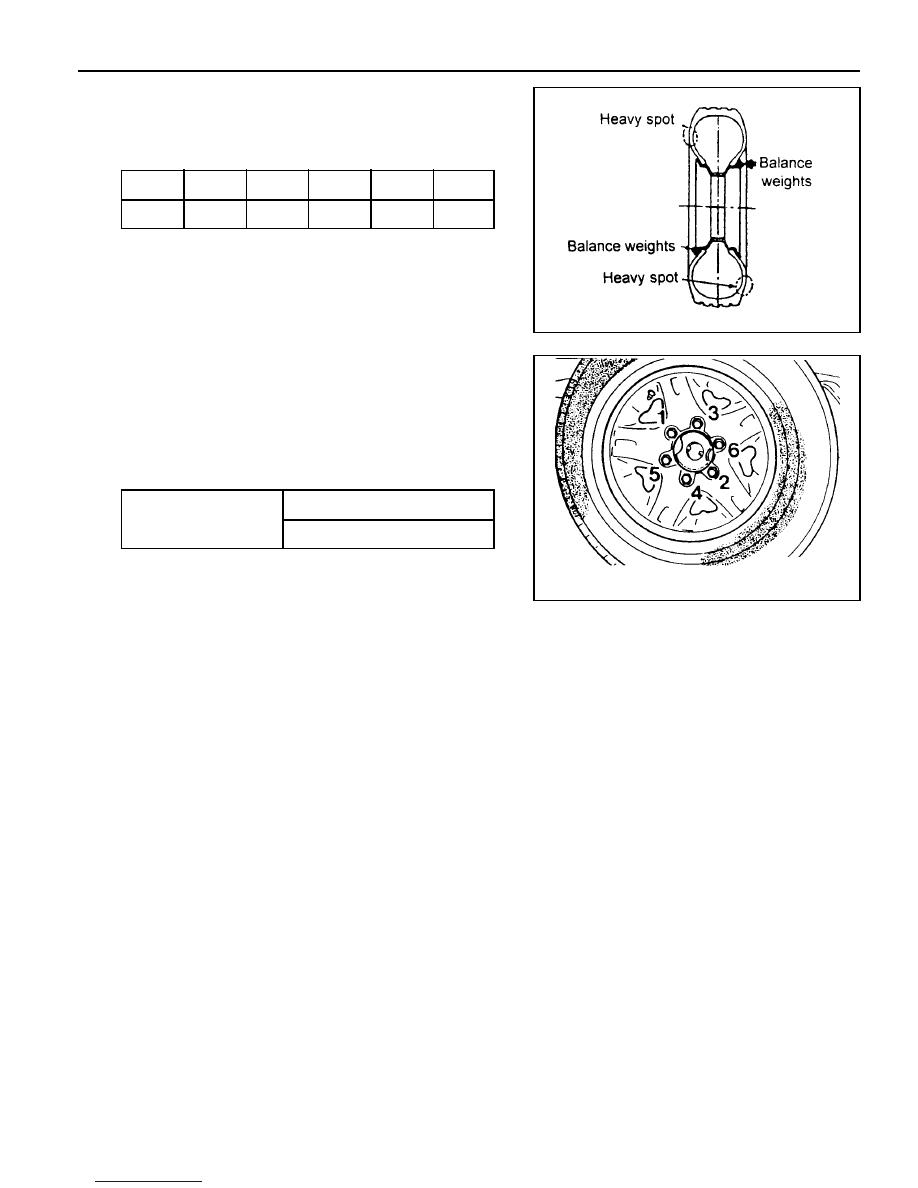

To correct unbalance, install equal weights 180° opposite

each other, one on the inside of the wheel and one on
the outside, at the point of unbalance.

l

Balance Weight

6. Cautions for installation and removal.

l

Clean the mounting surfaces of hub and wheel.

l

Do not apply grease or oil on the nuts and bolts (It will

cause looseness and poor tightening).

l

Using a jack, lift up the tire about 3cm from the ground.

l

Tighten nuts in a criss-cross pattern 2-3 times.

10g

0.4oz

20g

0.7oz

30g

1.10oz

40g

1.40oz

50g

1.80oz

60g

2.1oz

Steel : 80 - 120Nm

Aluminium : 110 - 130Nm

Tighten Torque

M/T

M/T

A/T (MB)

M/T

A/T (BTRA)

M/T

A/T (BTRA)

M/T

A/T (MB)

M/T

A/T (MB)

A/T (BTRA)

M/T

A/T (MB)

A/T (BTRA)

SECTION 3A

FRONT  DRIVE  AXLE

TABLE OF CONTENTS

SPECIFICATIONS

GENERAL SPECIFICATIONS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  3A-1

General Specifications . . . . . . . . . . . . . . . . . .  3A-1

Fastener  Tightening  Specifications . . . . . . . . .  3A-2

Component Locator . . . . . . . . . . . . . . . . . . .  3A-3

Front Axle . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3A-3

Auto-Locking Hub . . . . . . . . . . . . . . . . . . . . . .  3A-4

Vacuum Circuit . . . . . . . . . . . . . . . . . . . . . . . .  3A-5

Maintenance and Repair . . . . . . . . . . . . . . .  3A-6

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  3A-6

Vacuum Line . . . . . . . . . . . . . . . . . . . . . . . . . .  3A-6

Steering Knuckle and Drive Shaft . . . . . . . . . .  3A-8

Front Axle . . . . . . . . . . . . . . . . . . . . . . . . . . .  3A-14

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . . .  3A-16

Axle Housing . . . . . . . . . . . . . . . . . . . . . . . . .  3A-16

Application

Drive Shaft Type

Axle Housing Type

Differential Type

Differential Gear

CV Joint

Build - up

Conventional

Hypoid Gear

4.56

4.56

3.73

4.56

5.38

4.27

4.89

4.89

4.55

4.55

4.55

5.86

3.73

3.73

4.89

1.3 L

SEA 80W/90, API GL - 5

Description

661NA

662NA

661LA

662LA

E20

E23

E32

Reduction Ratio

Oil Capacity

Oil Specification

3A-2   FRONT DRIVE AXLE

FASTENER TIGHTENING SPECIFICATIONS

Steering Knuckle and Drive Shaft

Application

Drive Shaft to Front Axle Inner Shaft

Wheel Speed Sensor

Drive Shaft Cover Bolt

Locking Hub Washer Screw

Hub Flange Bolt

Hub Nut

N

l

m

25 - 35

85 - 105

50 - 60

2 - 4

70 - 90

15
