9Т –  2  ПРОТИВОУГОННАЯ  СИСТЕМА  (ИММОБИЛАЙЗЕР)

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ





СИСТЕМА ПРОТИВОУГОНА (ИММОБИЛАЙЗЕР)





  ПРОТИВОУГОННАЯ  СИСТЕМА  (ИММОБИЛАЙЗЕР)  9Т – 3

ИНФОРМАЦИЯ И ПРОЦЕДУРЫ

ДИАГНОСТИКИ





СИСТЕМА  ИММОБИЛАЙЗЕРА
(MR-140, HV-240, SIRIUS D4)

Система

противоугона

(Иммобилайзер –

Электронная  блокировка  зажигания)  нуждается
в  диагностике,  когда  невозможно  запустить
автомобиль.  Если  не  запускается  двигатель,
должны  быть  установлены  диагностические
коды диагностика (P) 1626, 1628, 1629, 1631.
Блок

управления

иммобилайзера

(БУИ)

сканирует   и считывает ключ зажигания. Объем
самодиагностики  ограничивает  эти  функции.
Ошибки,  сообщенные  сканером  в  процессе
диагностики,  не  запоминаются  в  памяти  блока
управления иммобилайзера.

Неразрешенные методы использование сканера
могут  привести  к  неисправности  системы
иммобилайзер,  по  этому  для  выполнения
определенных  процедур  требуется  пароли.
Нижеследующие функции защищены паролем:

•

  Кодирование дополнительного ключа.

•

  Удаления кодов всех ключей.


Нижеследующие функции не требуют пароли:

•

  Сканирования

ключа

зажигания

для

определения,

работает

ли

приемопередатчик  или  соответствует  ли
ключ.

•

  Сканирования ID-кода  иммобилайзера  для

подтверждений соответствий ID-кода ЭБУ.





9Т –  4  ПРОТИВОУГОННАЯ  СИСТЕМА  (ИММОБИЛАЙЗЕР)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) Р1626 (MR-140,

HV-240), Р1628 (SIRIUS)

ОШИБКА ИММОБИЛАЙЗЕРА (НЕ СООТВЕТСТВУЮЩАЯ СВЯЗЬ)

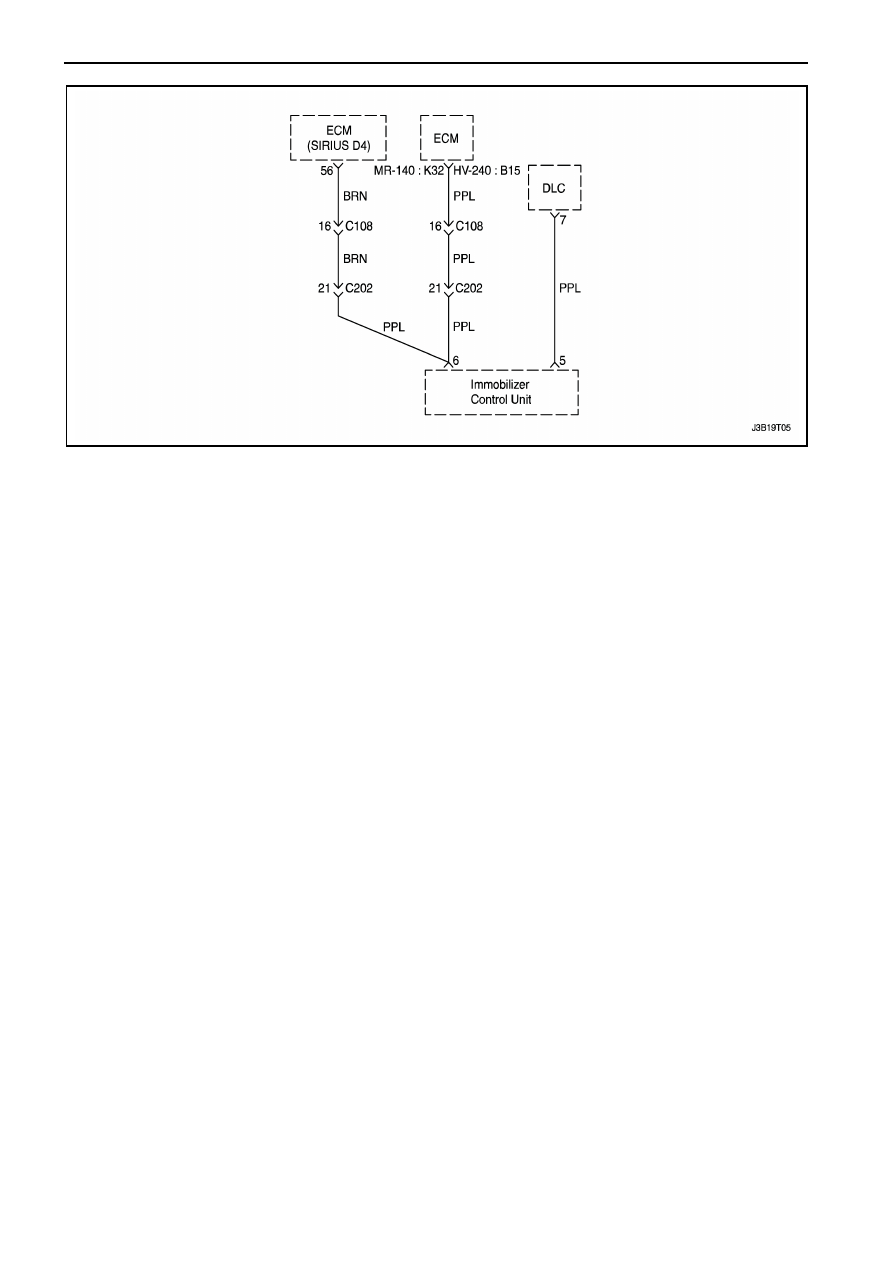

Описание схемы
При  включении  зажигания,  ключ  проверяется
системой  иммобилайзер.  Пока  считывается  код
ключа  с  блоком  управления  иммобилайзера
(БУИ),  двигатель  можно  запустить  и  работать  с
любым  ключом  который  поворачивает  замок
зажигания. Код ключа считывается и сравнивает
с  кодами  ключа  имеющие  в  памяти  блока
управления

иммобилайзера.

При

идентификации

ключа,

БУИ

посылает

разблокирующее  сообщения  в  электронный
блок

управления

(ЭБУ).

В

сообщение

разблокировки  включено  идентификационный
код,  который  обеспечивает  и  не  позволяет
замещать  системы  отмены  ни  в  блоке
управления  иммобилайзера,  ни  в  ЭБУ.  Если

ЭБУ

получит

неверное

сообщения

разблокировки,  ЭБУ  выполнит  следующее
действие:

•

  Блокировка контура форсунки.

Р1626, 1628 устанавливается когда

•

  ЭБУ  не  принимает  сигнал  с  блока

управления  иммобилайзера  в  пределах
1.260 секунд после включения зажигания.

•

  Выше  указанные  условия  поддерживается

до тех пор, пока зажигание не выключится.

Р1626, 1628 устанавливается когда

•

  Расположите

включатель

зажигания

в

положении OFF или  использована  команда
сканера TROUBLE CODE CLEAR
(УДАЛЕНИЯ КОДА НЕИСПРАВНОСТИ).



  ПРОТИВОУГОННАЯ  СИСТЕМА  (ИММОБИЛАЙЗЕР)  9Т – 5

Р1626, 1628 – ошибка иммобилайзера (не соответствующая связь)

Шаг

Действие

Величина

Да

Нет

1

Соедините

сканер,

используя

следующие

процедуры:
1.  Вставьте картридж на сканер.
2.  Поверните  замок  зажигания  в  положения

OFF.

3.  Соедините  сканер  к

разъему

канала

передачи данных.

4.  Соедините  шнур  питания  сканера  к  гнезду

прикуривателя.

5.  Выберите режим иммобилайзер на сканере.
6.  Включите  зажигания,  но  не  запускайте

двигатель.

Установлено ли связь между сканером и блоком
управления иммобилайзера?

-

Смотрите

Шаг 2

Смотрите

"Связь меж-

ду блоком

управления

Иммобилай-

зера и

тестовым

оборудо-

ванием"

2

1.  Выберите DIAGNOSIS в меню сканера.
2.  Прочтите сообщения IMMO & ECM ID CODE

(Идентификационный  код  иммобилайзера  и
ЭБУ).

Имеется  ли  различия  между  указанным  и
нормальным режимом?

ECM MODE : LEARNT
IMMO MODE : LEARNT
VIN CODE : SAME

-

Система

"Програм-

мирования

идентифи-

кационного

кода"

Смотрите

Шаг 3

3

Проверьте  провод  передачи  данных  на  обрыв
между БУИ и ЭБУ.
Имеется ли обрыв цепи?

-

Смотрите

Шаг 4

Смотрите

Шаг 5

4

Произведите  ремонт  обрыва  провода  передачи
данных между БУИ и ЭБУ.
Завершен ли ремонт?

-

Система в

порядке

-

5

1.  Замените иммобилайзер.
2.  Перепрограммируйте

идентификационный

код.

Смотрите

"Программирования

идентификационного кода" в этом разделе.

Завершен ли ремонт?

-

Система в

порядке

Смотрите

Шаг 6

6

1.  Замените ЭБУ.
2.  Включите и выключите зажигания более чем

на 4 секунды.

3.  Включите зажигания.
Завершен ли ремонт?

-

Система в

порядке

-
