Daewoo Lacetti (2004 год). Руководство - часть 532

9Р –  26  ДВЕРИ

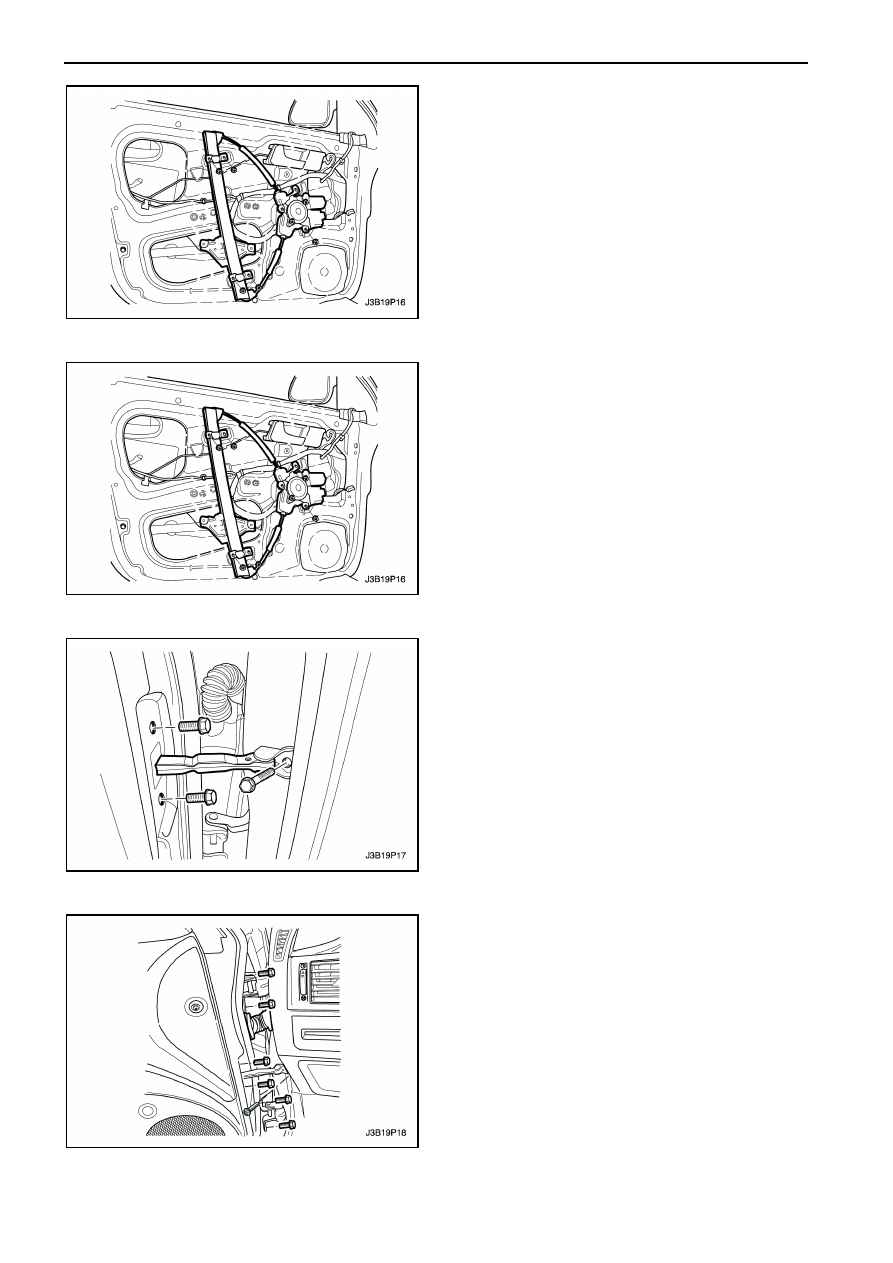

РЕГУЛЯТОР ЭЛЕКТРИЧЕСКОГО
СТЕКЛОПОДЪЕМНИКА

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  стекло  двери.  Смотрите  Раздел 9L,

Стекла и зеркала.

3.  Отсоедините электрический разъем.
4.  Открутите

гайки

и

снимите

регулятор

электрического стеклоподъемника.




Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
1.  Установите

регулятор

электрического

стеклоподъемника

и

закрутите

гайки

крепления.

Затяжка

Затяните

гайки

крепления

регулятора

моментом 8 Нм.

2.  Подсоедините электрический разъем.
3.  Установите  стекло.  Смотрите  Раздел 9L,

Стекла и зеркала.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

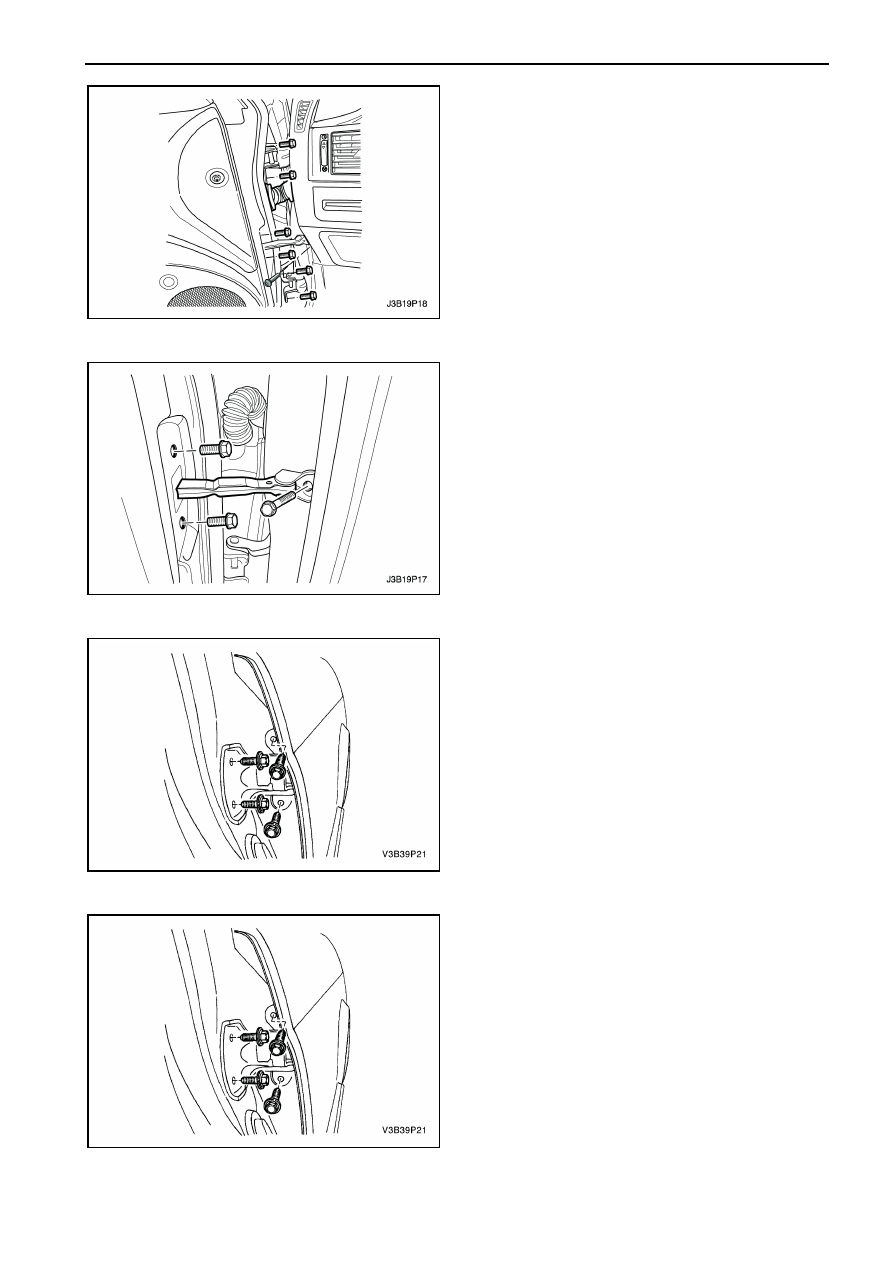

ДВЕРЬ В СБОРЕ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите  болт  и  снимите  ограничитель

открытия двери с кузова.









3.  С  помощью  другого  техника,  открутите  болты

крепления  петель  двери  и  снимите  переднюю
дверь. (Показана передняя дверь, левая дверь
идентична).

4.  Отсоедините  резиновый  уплотнитель  между

кузовом и дверью и электрический разъем.





  ДВЕРИ    9Р – 27

Процедура установки

1.  Подсоедините

электрический

разъем

и

резиновый  уплотнитель  между  кузовом  и
дверью.

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
2.  При  помощи  другого  техника,  закрепите

дверь,  слегка  закрутив  болты  крепления.
(Показана  передняя  дверь,  левая  дверь
идентична).

3.  Отрегулируйте дверь.

Затяжка

Затяните  болты  крепления  петель  передней
двери моментом 20 Нм.


4.  Установите  ограничитель  открытия  двери  и

закрутите болты.

Затяжка

Затяните  болты  крепления  ограничителя
открытия двери моментом 25 Нм.

5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

6.  Выполните

проверку

на

утечку

воды.

Смотрите Раздел 9I, Герметичность кузова.

7.  Проверьте на  наличие шума ветра.  Смотрите

Раздел 9J, Шум ветра.





ПЕТЛЯ ДВЕРИ

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  При помощи другого техника, открутите болты

крепления и снимите петлю с двери и кузова.












Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
1.  При  помощи  другого  техника,  установите

петлю  на  двери  и  кузове  и  закрутите  болты
крепления.

Затяжка

Затяните  болты  крепления  петли  к  кузову
моментом 20 Нм.
Затяните  болты  крепления  петли  к  двери
моментом 20 Нм.

9Р –  28  ДВЕРИ

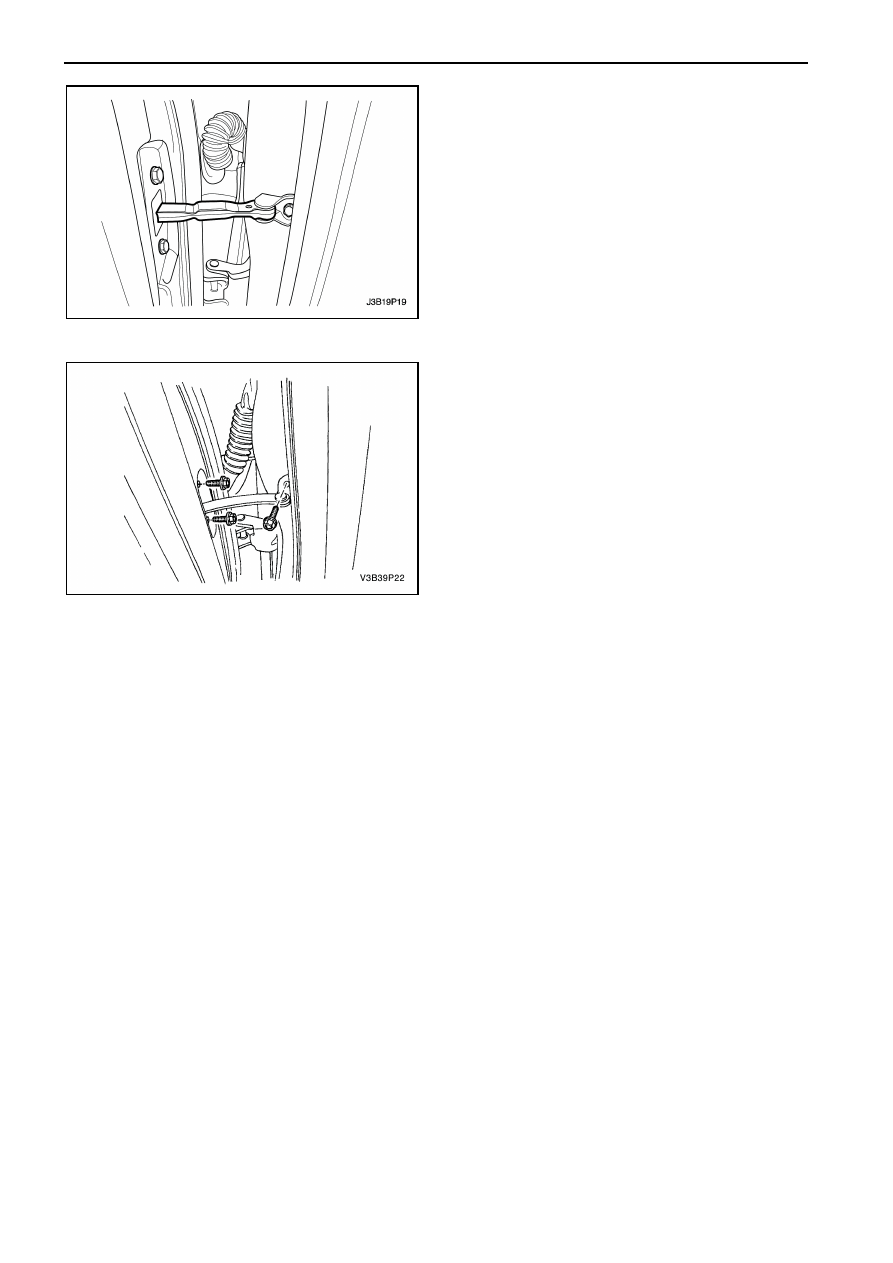

ОГРАНИЧИТЕЛЬ ОТКРЫТИЯ
ДВЕРИ

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Снимите  обшивку  двери.  Смотрите  "Обшивка

двери" в этом разделе.

2.  Открутите  болты  крепления  на  двери  и  на

кузове.

3.  Снимите ограничитель открытия двери.






Процедура установки

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
1.  Установите  ограничитель  открытия  двери  и

закрутите болты крепления.

Затяжка

Затяните  болты  крепления  ограничителя
открытия двери к кузову моментом 25 Нм.
Затяните  болты  крепления  ограничителя
открытия двери к двери моментом 9 Нм.

2.  Установите

обшивку

двери.

Смотрите

"Обшивка двери" в этом разделе.



  ДВЕРИ    9Р – 29

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ

ФИКСАТОР (ЗАЩЕЛКА) ЗАМКА
ДВЕРИ

Фиксаторы  замка  передних  и  задних  дверей
состоят  из

защелки

с

двумя

винтами,

входящими  внутрь  плавающей  пластины  в
средней  и  задней  стойках.  Дверь  крепится  в
закрытом  положении,  когда  вилка  замка  двери
зацепляет сверху и соединяет защелку.

ЗАМОК ПРЕДОХРАНЕНИЯ
ОТКРЫТИЯ ЗАДНЕЙ ДВЕРИ
ДЕТЬМИ

Замок  предохранения  открытия  задней  двери
детьми  предотвращает  пассажиров,  а  именно
детей  от  открытия  задних  дверей  автомобиля
изнутри.
Для  активизации  замков,  переместите  рычаги
обоих

задних

дверей

в

блокирующее

положение.  Затем,  закройте  обе  двери.  Задние
пассажиры  не  будут  в  состоянии  открыть  дверь
изнутри автомобиля.
Для  дезактивации  замков,  разблокируйте  двери
изнутри и откройте двери снаружи. Переместите
рычаги  в  положение  разблокировки.  Теперь
задние двери будут работать как обычно.

ЦЕНТРАЛЬНЫЙ ЗАМОК
ДВЕРЕЙ

В  центральном  замке  дверей  используется
соленоид,  который  имеется  в  каждом  замке  в

сборе.

Замки

дверей

активизируются

активатором  (приводом)  на  внутренней  ручке
двери  или  только  цилиндром  замка  на
водительской  двери.  Когда  водительская  дверь
блокируется  или  разблокируется  приводом  или
цилиндром  замка,  все  двери  соответственно
блокируются и разблокируются.

ЭЛЕКТРИЧЕСКИЕ
СТЕКЛОПОДЪЕМНИКИ

Электрические  стеклоподъемники  управляются
электрическими  включателями  на  дверной
панели

и

приводятся

в

действие

электродвигателем  в  регуляторе  каждой  двери.
Каждая

дверь

имеет

включатель

для

управления  стеклоподъемником,  а  на  панели
водительской

двери

имеются

четыре

включателя

для

управления

всеми

стеклоподъемниками  на  автомобиле.  Стекла
опускаются

нажатием

включателя

и

поднимаются

при

потягивании.

Стекло

остановится  при  отпускании  включателя,  или
при  достижении  стекла  максимально  открытого
или максимально закрытого положений.
Стекло  на  водительской  двери  открывается
автоматически.  Если  нажать  и  отпустить
включатель,  стекло  водительской  двери  будет
опускаться  и остановится  только  при  повторной
активизации  включателя  или  при  полном
открытии стекла.
Управление  стекла  водительской  двери  также
содержит кнопку блокировки стекол, которая при
нажатии  предотвращает  открытие  и  закрытие
всех стекол.
