9Р –  14  ДВЕРИ

Передние и задние электрические стеклоподъемники, один или оба

задних стеклоподъемников не работают (Продолжение)







Шаг

Действие

Величина

Да

Нет

18

1.  Снимите  обшивку  той  двери,  стеклоподъемник

которого не работает.

2.  Придвиньте  аккумуляторною  батарею  достаточно

близко

к

электродвигателю,

чтобы

электродвигателю

можно

было

подвести

напряжение  непосредственно  от  аккумуляторной
батареи при помощи перемычек.

3.  Отсоедините

двух-контактный

разъем

электродвигателя стеклоподъемника в двери.

Внимание:

Для

предотвращения

перегорания

предохранителя  в  прикуривателе,  не  соприкасайте
перемычки вместе.
4.  Прикрепите  перемычку  между  отрицательной

клеммой  аккумуляторной  батареи  и  одной  из
клемм

в

двух-контактном

электродвигателе

стеклоподъемника.

5.  Прикрепите перемычку с предохранителем между

положительной  клеммой  аккумуляторной  батареи
и

оставшейся

клеммой

двух-контактного

электродвигателя  стеклоподъемника.  При  этом
стекло  должно  двигаться  (подниматься  или
опускаться).

6.  Для

того,

чтобы

стекло

двигалось

в

противоположном

направлении,

поменяйте

контакты

в

разъеме

электродвигателя

стеклоподъемника.

Работает ли электрический стеклоподъемник в обоих
направлениях  при  непосредственном  подключении  к
аккумуляторной батарее?

-

 Смотрите

Шаг 20

 Смотрите

Шаг19

19

Замените

электродвигатель

электрических

стеклоподъемников.
Завершен ли ремонт?

-

Система в

порядке

-

20

1.  Убедитесь,

что

блокиратор

электрических

стеклоподъемников выключен.

2.  Включите зажигание.
3.  В  разъеме  включателя  задних  электрических

стеклоподъемников,  проверьте  напряжение  в
клемме 1.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

 Смотрите

Шаг 21

 Смотрите

Шаг 29

21

1.  В  двух-контактном  разъеме  электродвигателя

стеклоподъемника,  используя  омметр,  измерьте
сопротивление

электродвигателя

стеклоподъемника.

2.  Повторно  подсоедините  двух-контактный  разъем

электродвигателя стеклоподъемника.

3.  Отсоедините

разъем

заднего

включателя

стеклоподъемника.

4.  Используя  омметр,  измерьте  сопротивление

между  клеммами 2 и 6 разъема  заднего
включателя стеклоподъемника.

Равна  ли  измеренная  величина  сопротивления  на
включателе

заднего

стеклоподъемника,

предварительно измеренной величине сопротивления
электродвигателя заднего стеклоподъемника?

-

Смотрите

Шаг 23

Смотрите

Шаг 22





  ДВЕРИ    9Р – 15

Передние и задние электрические стеклоподъемники, один или оба

задних стеклоподъемников не работают (Продолжение)







Шаг

Действие

Величина

Да

Нет

22

Произведите

ремонт

обрыва

провода

между

включателем  заднего  стеклоподъемника  и  разъемом
электродвигателя заднего стеклоподъемника.
Завершен ли ремонт?

-

Система в

порядке

-

23

1.  Снимите  включатель  заднего  стеклоподъемника

для проверки.

2.  Подсоедините  омметр  между  клеммами 4 и 2

включателя

заднего

стеклоподъемника,

и

наблюдайте омметром.

3.  Подсоедините  омметр  между  клеммами  11  и 6

разъема  включателя  заднего  стеклоподъемника,
и наблюдайте за омметром.

Показывает

ли

омметр

на

обоих

замерах

установленную величину?

≈

 0

Ω



Смотрите

Шаг 25

Смотрите

Шаг 24

24

Замените включатель заднего стеклоподъемника.
Завершен ли ремонт?

-

Система в

порядке

-

25

1.  При  снятом  включателе  заднего  электрического

стеклоподъемника  для  проверки,  подсоедините
омметр  между  клеммами  1  и 2, и  переместите
включатель в нижнее положение.

2.  Подсоедините  омметр  между  клеммами  1  и 6, и

переместите  включатель  в  верхнее  положение,  и
наблюдайте за омметром.

Показывает

ли

омметр

на

обоих

замерах

установленную величину?

≈

 0

Ω



Смотрите

Шаг 26

Смотрите

Шаг 24

26

1.  Повторно  подсоедините  разъем  включателя

заднего электрического стеклоподъемника.

2.  Отсоедините  электрический  разъем  с  главного

включателя электрических стеклоподъемников.

3.  Используя  омметр,  измерьте  сопротивление

между  клеммами 8 и  12  разъема    главного
включателя  электрических  стеклоподъемников,
если

Вы

проверяете

левый

задний

стеклоподъемник,  или  клеммы  13  и  14,  если  Вы
проверяете правый задний стеклоподъемник.

Равна  ли  измеренная  величина  сопротивления,
предварительно измеренной величине сопротивления
электродвигателя стеклоподъемника?

-

Смотрите

Шаг 28

Смотрите

Шаг 27

27

Произведите ремонт обрыва провода между главным
включателем

и

включателем

заднего

стеклоподъемника.
Завершен ли ремонт?

-

Система в

порядке

-

28

Замените

главный

включатель

электрических

стеклоподъемников.
Завершен ли ремонт?

-

Система в

порядке

-

29

1.  Снимите  главный  включатель  электрических

стеклоподъемников,

но

не

отсоединяйте

электрический разъем.

2.  Убедитесь, что блокиратор выключен.
3.  Включите зажигание.
4.  Проверьте  напряжение  в  клемме 7 разъема

главного

включателя

электрического

стеклоподъемника.

Находится  ли  измеренная  величина  напряжения  в
пределах установленной величины?

11-14 В

Смотрите

Шаг 27

Смотрите

Шаг 28



9Р –  16  ДВЕРИ

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ



ВНЕШНИЙ МОЛДИНГ

(Показана правая дверь, левая дверь
идентична)

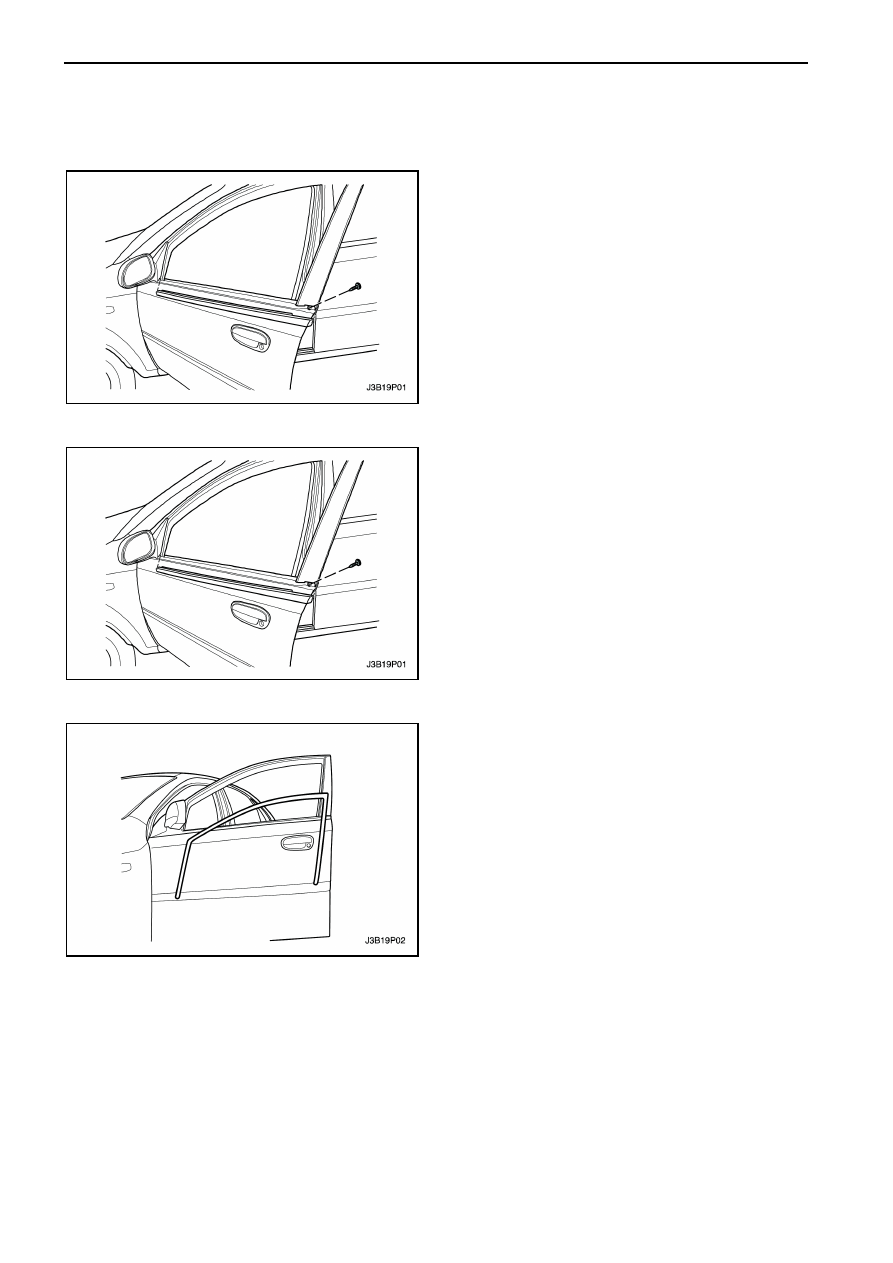

Процедура снятия

1.  Полностью опустите стекло.
2.  Открутите

винты

крепления

внешнего

молдинга.

3.  Снимите молдинг с двери.









Процедура установки

1.  Надавите молдинг поверх двери.
Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
2.  Установите  внешний  молдинг  и  закрутите

винты крепления.

Затяжка

Затяните винты крепления внешнего молдинга
моментом 1.3 Нм.

3.  Поднимите стекло.




НАПРАВЛЯЮЩАЯ РЕЙКА
СТЕКЛА ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1.  Снимите  наружное  зеркало  заднего  вида.

Смотрите Раздел 9L, Стекла и зеркала.

2.  Снимите  стекло  передней  двери.  Смотрите

Раздел 9L, Стекла и зеркала.

3.  Снимите

направляющую

рейку

стекла

передней двери.





  ДВЕРИ    9Р – 17

Процедура установки

1.  Установите  направляющую  рейку  передней

двери.

2.  Установите  стекло  передней  двери.  Смотрите

Раздел 9L, Стекла и зеркала.

3.  Установите  наружное  зеркало  заднего  вида.

Смотрите Раздел 9L, Стекла и зеркала.

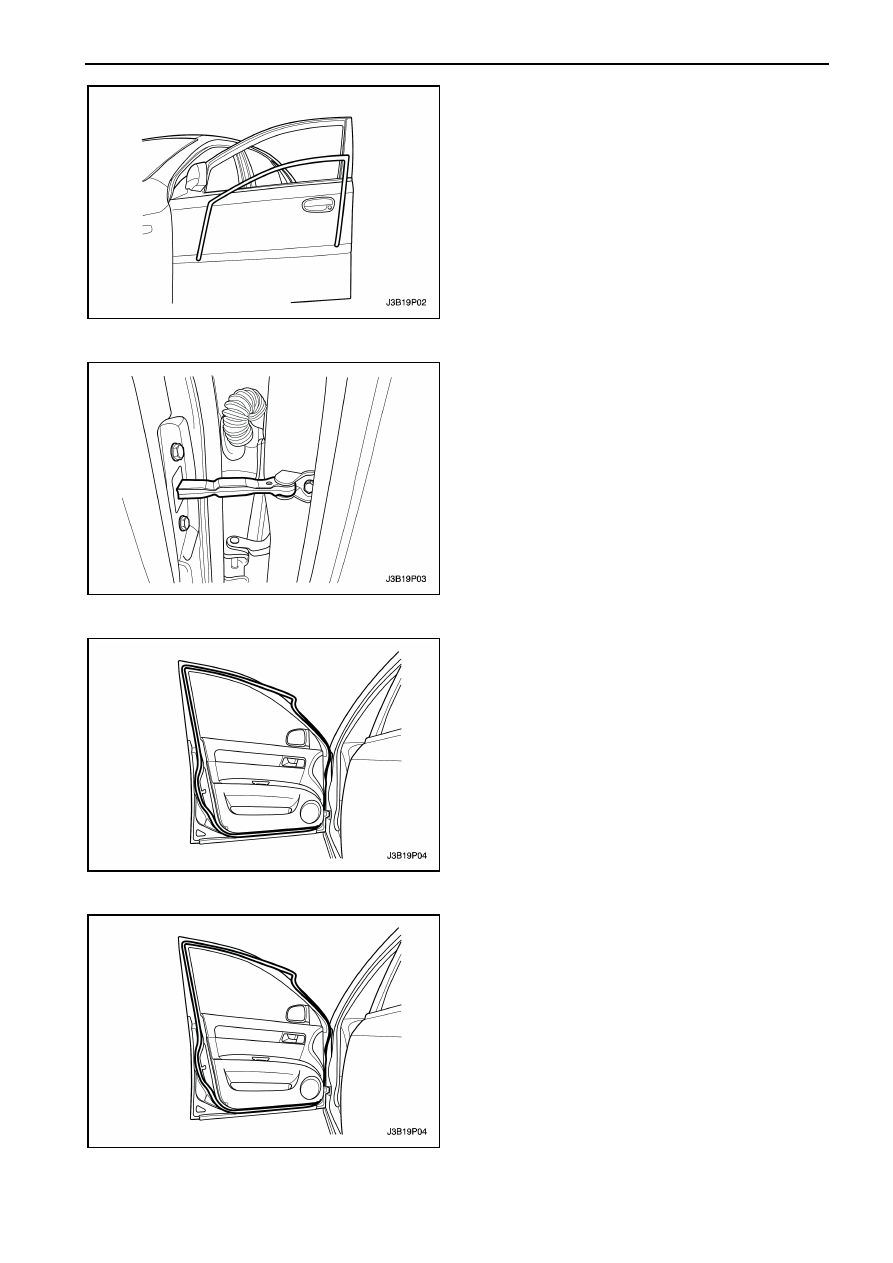

УПЛОТНИТЕЛИ ДВЕРЕЙ

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Открутите  болт  крепления  ограничителя

открытия двери и снимите ограничитель.










2.  Снимите уплотнитель.
















Процедура установки

1.  Установите уплотнитель.
