9I –  2  ГЕРМЕТИЧНОСТЬ  КУЗОВА

ДИАГНОСТИКА



ДИАГНОСТИКА УТЕЧКИ ВОДЫ

Ремонт

утечки

воды

в

кузове

требует

надлежащего  теста  и  диагностики.  Произведите
ремонт  утечки,  регулируя  части  и  используя
соответствующие  ремонтные  материалы.  Во
первых,  определите  причину  утечки.  Например,
утечка  может  произойти  только  когда  автомобиль
припаркован  в  наклонной  поверхности,  или  вода
может  появиться  только  в  отделении  для
запасного  колеса.  Во  вторых,  проверьте  область
на

наличие

источника

утечки,

используя

нижеследующие методы проверки. Если основная
область утечки найдена, определите точное место
просачивания  воды,  используя  струю  воды  или
сжатого воздуха. Если основная область утечки не
видна,  используйте  стенд  для  теста  утечки  для
определения  области  утечки.  При  этом  может
быть  необходимо  снятие  некоторых  элементов
интерьера

или

некоторых

деталей

для

обнаружения утечки.
Внимание:

Необходимо

обнаружить

все

источники утечек до проведения ремонтных работ.
Беспорядочный  ремонт  может  только  на  время
остановить  утечку  и  затруднить  проведение
ремонт  в  будущем.  Продолжите  поиск  источников
утечки,  чтобы  убедиться,  что  все  области  утечек
обнаружены.

Обобщенная проверка

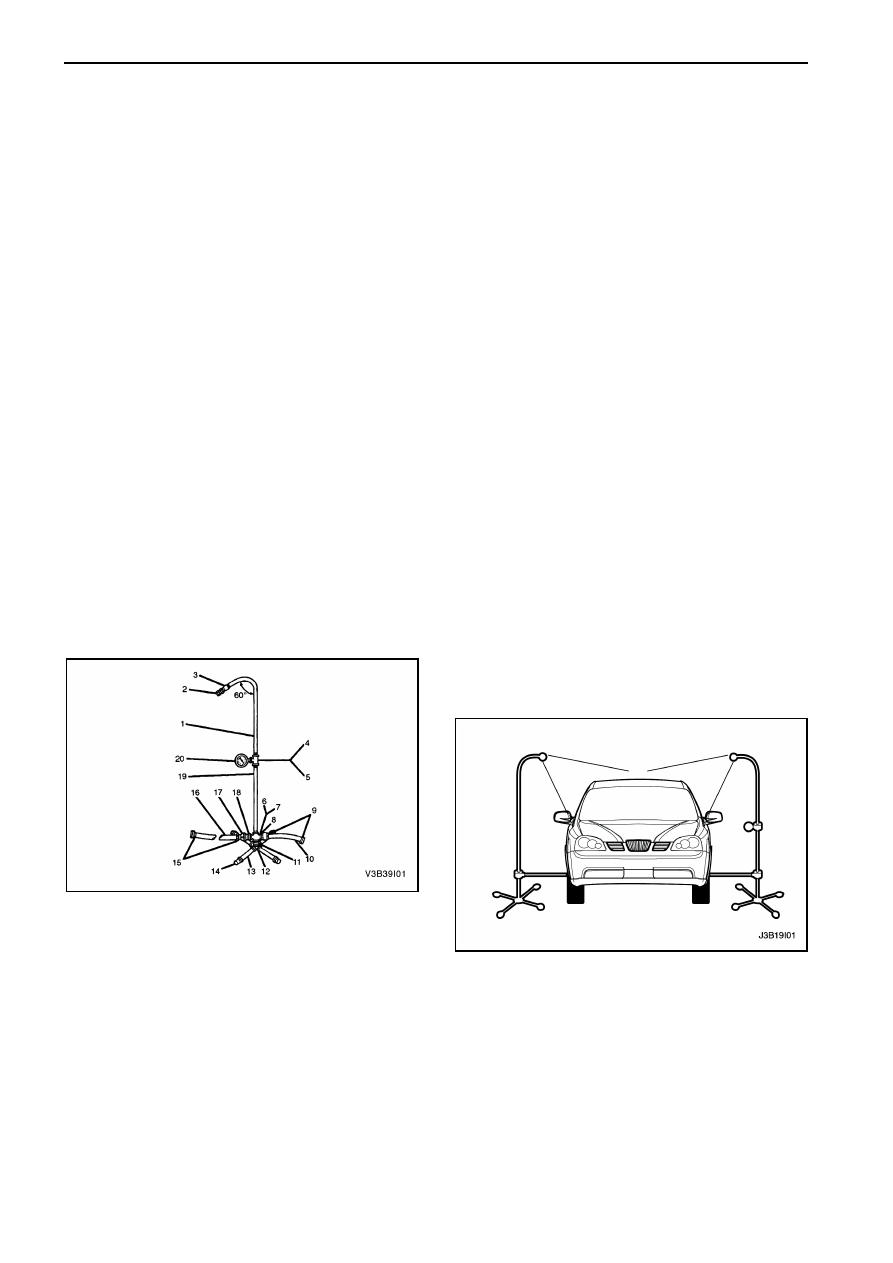

1.  Установите стенд для проверки утечки.

1) ½

дюймовая, 36-дюймовой трубкой

2)  Форсунка №  ½ GG-25 или эквивалентная

высота в 1,600 мм от пола

3) ½

дюймовый штуцер

4) ½ дюймовая, ½ дюймовой, ¼ дюймовой

уменьшающей

Т-образной

трубкой

(только правая сторона)

5) ½  дюймовый  штуцер  (только  левая

сторона)

6) ½  дюймовая  крестообразная  трубка

(только левая сторона)

7) ½  дюймовая  крестообразная  трубка

(только правая сторона)

8) ½ дюймовая  Т-образная  трубка  (только

левая сторона)

9) 5/8

дюймовый штуцер трубки "мама"

10) 5/8  дюймовый

входной

шланг (24

дюймовой

длины,

только

правая

сторона)

11) ½

дюймовый

патрубок

(закрытый

ниппель)

12) ½  дюймовая  крестообразная  трубка  со

сваренной ½ дюймовой крышкой

13) ½ дюймовый, 12 дюймовый ниппель
14) ½ дюймовая крышка
15) 5/8 дюймовый штуцер шланга "мама"
16) 5/8  дюймовый  крестообразный  шланг

(длиной в 244 дюймов)

17) 5/8

дюймовый

разъем

быстрого

соединения

18) ½  дюймовый  ниппель  между  трубкой  и

шлангом

19) ½  дюймовая , 3 дюймовая  трубка

(прямая)

20) ¼ дюймовый  измеритель  давления  воды

(только правая сторона)



2.  Установите стенд для проверки утечки воды.





  ГЕРМЕТИЧНОСТЬ  КУЗОВА  9I – 3

3.  Выполните

поверку

утечки.

Смотрите

"Техническая  характеристика  стенда  для
теста утечки воды" в этом разделе.

4.  Если  давление  воды  не  достигает  155  кПа,

сдвиньте два стенда близко друг к другу так,
чтобы струи перекрывали друг друга.



Тест  определения  области  утечки
(проверка на наличие отверстий)

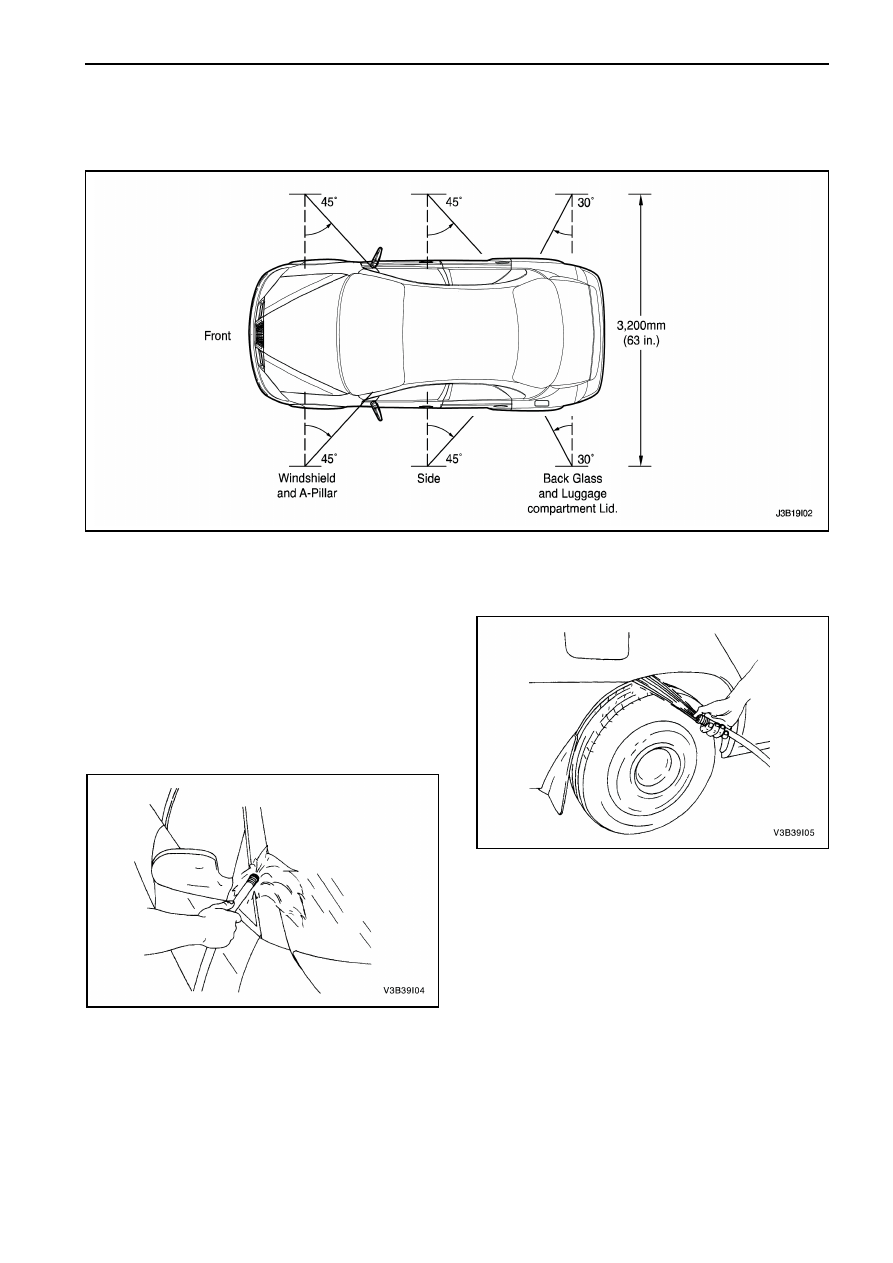

1.  Выполните проверку при помощи струи воды

или сжатого воздуха.

2.  Начните  проверку,  направив  струю  воздуха

или  воды  в  подозреваемую  область.
Продолжите  направлять  струю  воздуха  или
воды вверх или вниз до обнаружения утечки.

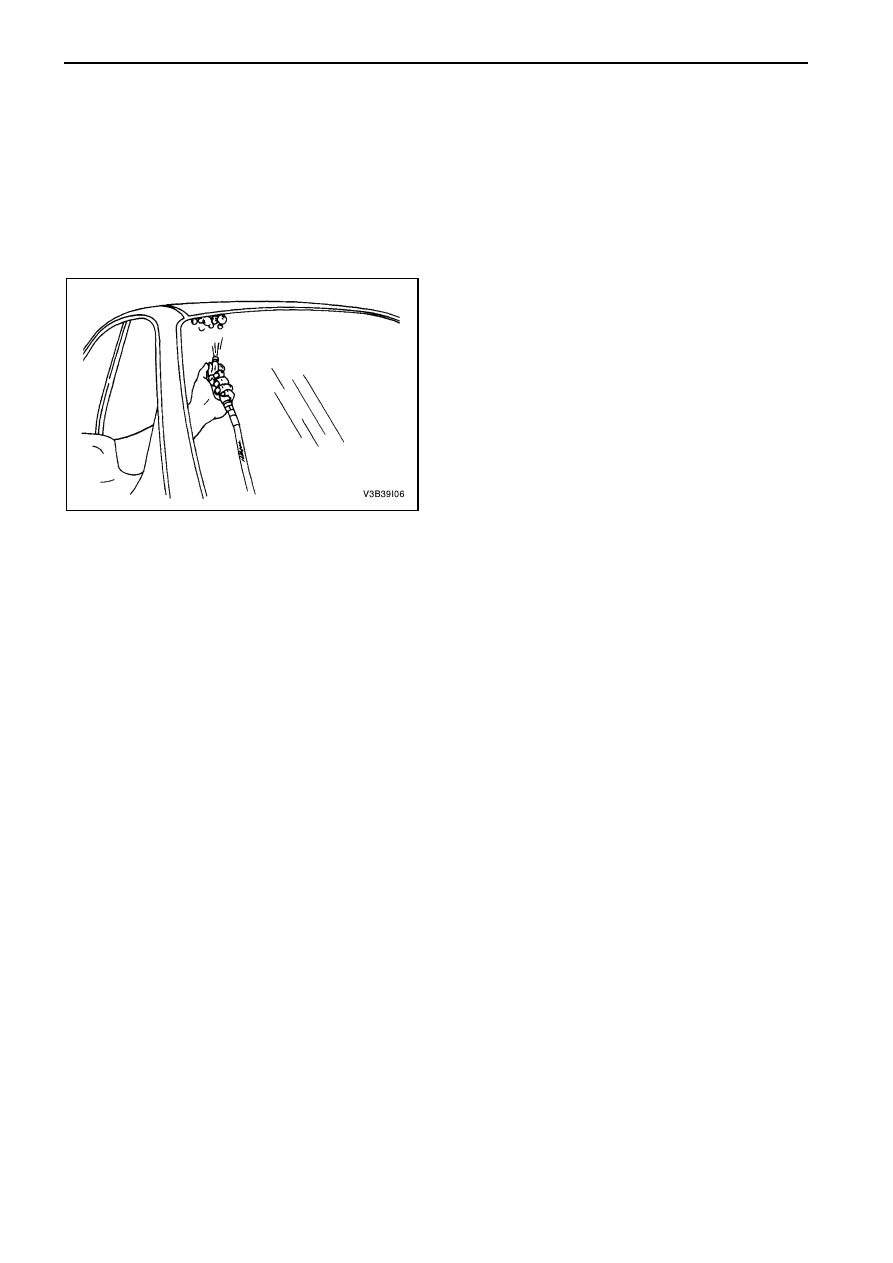

Проверка утечки струей воды

1.  Расположите помощника внутри автомобиля

для обнаружения утечки.

2.  Используйте струю воды.


3.  Направьте  струю  в  подозреваемую  область.

Продолжите  направлять  струю  воздуха  или
воды вверх или вниз до обнаружения утечки.



9I –  4  ГЕРМЕТИЧНОСТЬ  КУЗОВА

Проверка утечки струей воздуха

1.  Нанесите

мыльную

воду

поверх

подозреваемой  области  с  внешней  стороны
автомобиля.

2.  Продуйте  струей  сжатого  воздуха  изнутри

автомобиля.  Давление  воздуха  не  должен
превысить 205 кПа.

3.  Определите

местонахождение

источника

утечки  по  появляющимся  пузырькам  в
мыльной воде.










  ГЕРМЕТИЧНОСТЬ  КУЗОВА  9I – 5

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

РЕМОНТ УТЕЧКИ ВОДЫ

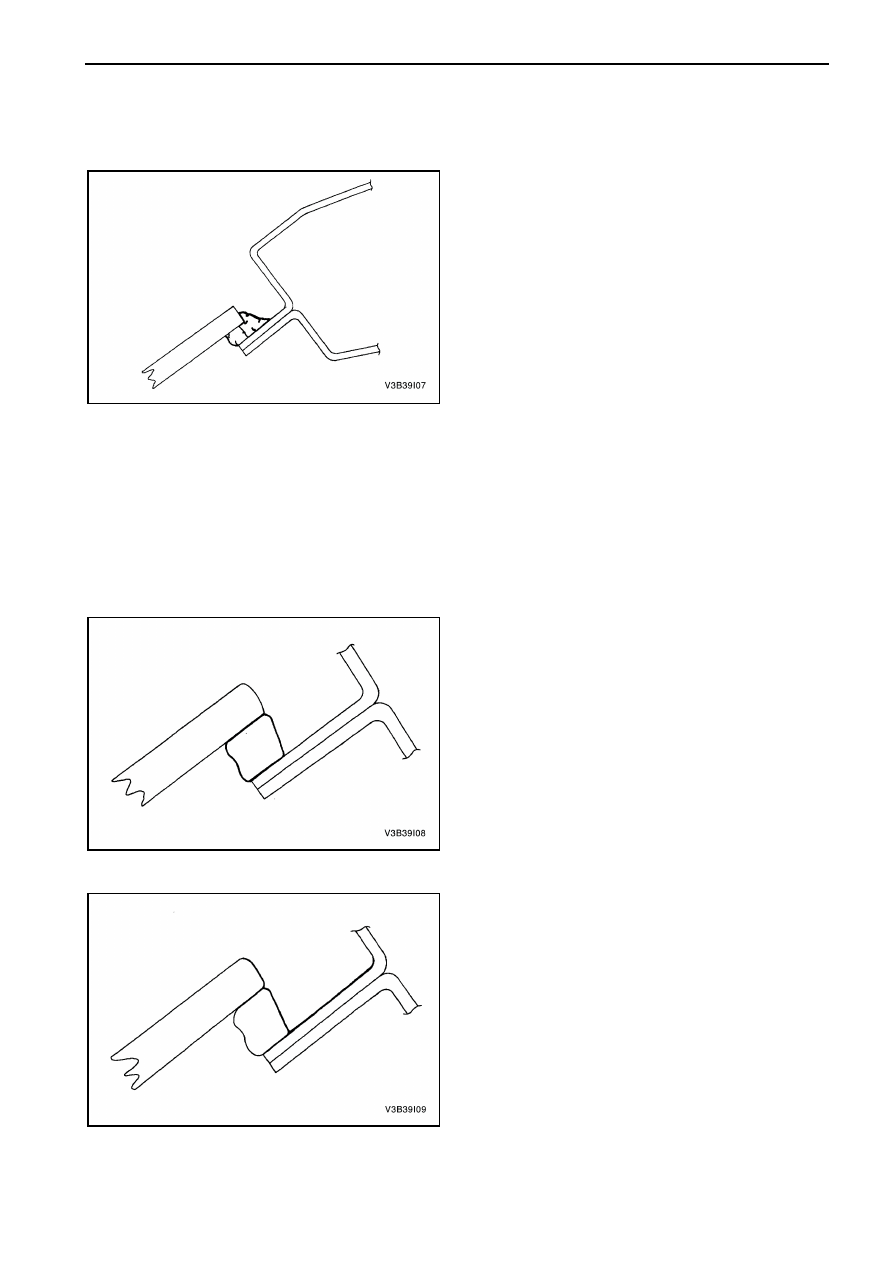

Некоторые  утечки  вокруг  стекла  могут  быть
устранены без снятия стекла.
Внимание:  Этот  тип  ремонта  может  быть
использован

для

уретаново

установленного

стекла.
1.  Снимите  молдинг  для  доступа  к  области

утечки.  Может  быть  необходимо  снятие
некоторых элементов обшивки и облицовки.

2.  Направив  струю  воды  поверх  области  утечки,

осторожно  надавите  стекло  наружу  для
определения размера утечки.

3.  Отметьте область утечки.
4.  Используйте воду для очистки грязи с области

утечки. Высушите область сжатым воздухом.

5.  Используя

острый

нож,

подрежьте

шероховатые  кромки  поверхности  вокруг
места утечки на расстоянии от 75 до 100 мм с
обоих сторон утечки.








6.  Используя

острый

нож,

подрежьте

шероховатые  кромки  клеящего  материала
вокруг  места  утечки  на  расстоянии  от 75 до
100 мм с обоих сторон утечки.













7.  Начните  нанесение  герметик  на  зачищенную

область.
