9G –  2  ИНТЕРЬЕР

СПЕЦИАЛЬНЫЕ ИНСТРУМЕНТЫ



ТАБЛИЦА СПЕЦИАЛЬНЫХ ИНСТРУМЕНТОВ

КМ-475-В

Съемник обшивки





  ИНТЕРЬЕР  9G – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

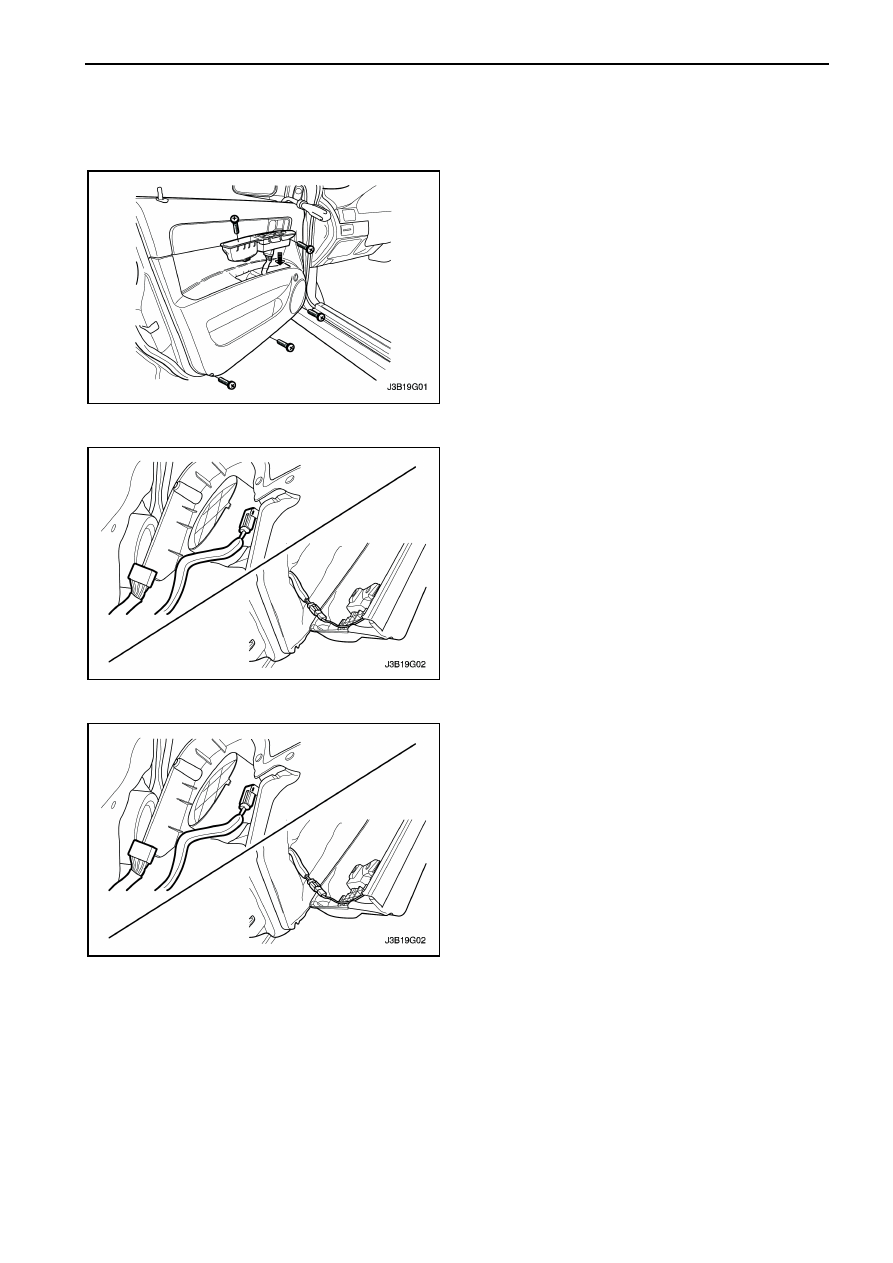

ОБШИВКА ПЕРЕДНЕЙ ДВЕРИ

Необходимые инструменты
КМ-475-В Съемник обшивки

Процедура снятия

1.  Опустите переднее стекло.
2.  Снимите

облицовку

привода

стеклоподъемника с дверной обшивки.

3.  Снимите

включатели

открытия

крышки

багажника  и  управления  электрическими
стеклоподъемником / зеркалом заднего вида.







4.  Отсоедините электрические разъемы.
5.  Открутите винты крепления дверной обшивки.
6.  Снимите

обшивку,

используя

съемник

КМ-475-В.














Процедура установки

1.  Установите дверную обшивку.
2.  Подсоедините электрические разъемы.
3.  Установите  включатели  открытия  крышки

багажника  и  управления  электрическими
стеклоподъемником / зеркалом заднего вида.



9G –  4  ИНТЕРЬЕР

4.  Закрутите винты крепления дверной обшивки.

Затяжка

Закрутите  винты  крепления  дверной  обшивки
моментом 2.5 Нм.

5.  Установите

облицовку

привода

стеклоподъемника с дверной обшивки.

6.  Поднимите стекло передней двери.

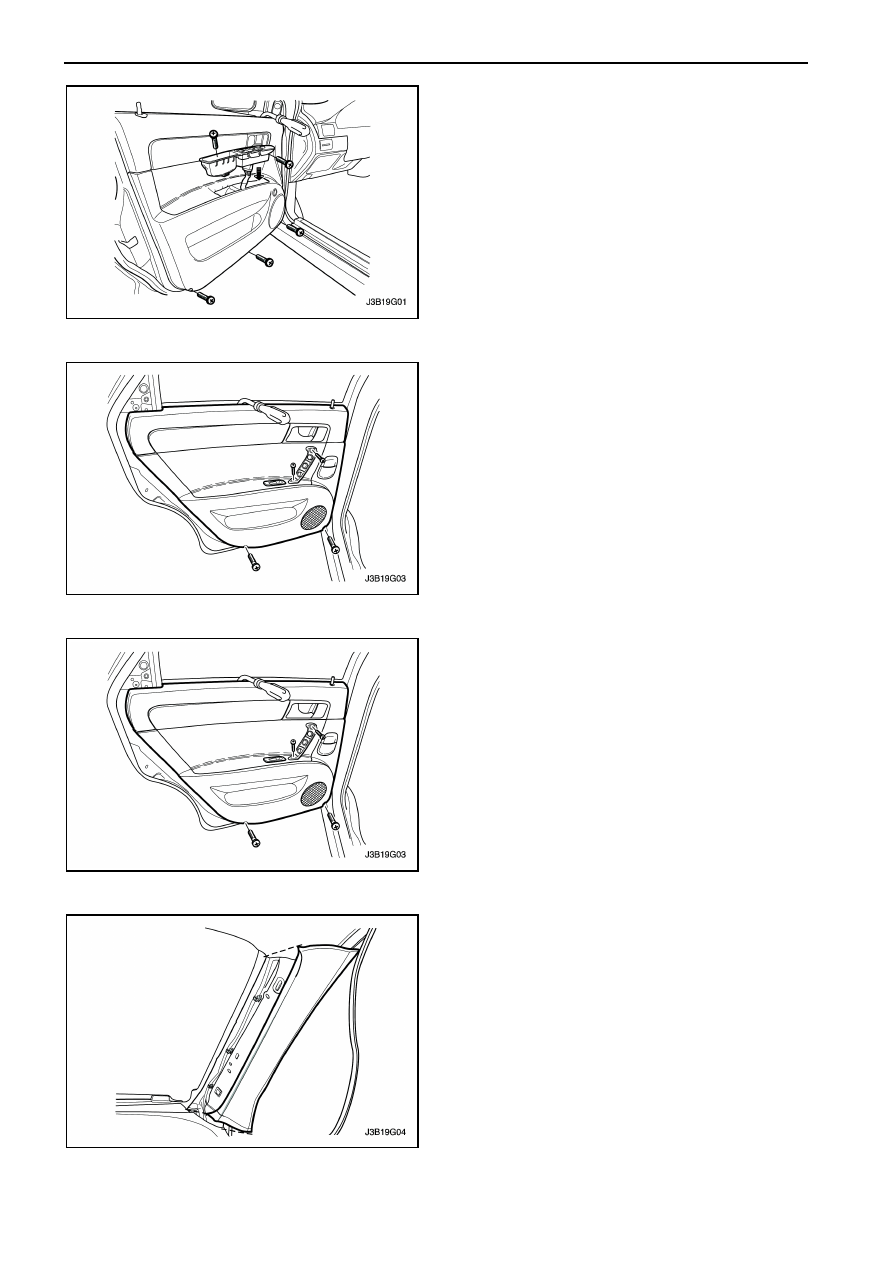

ОБШИВКА ЗАДНЕЙ ДВЕРИ

Необходимые инструменты
КМ-475-В Съемник обшивки

Процедура снятия

1.  Опустите заднее стекло.
2.  Снимите

облицовку

привода

стеклоподъемника с дверной обшивки.

3.  Снимите

включатель

электрического

стеклоподъемника.

4.  Отсоедините

электрический

разъем

включателя

управления

электрического

стеклоподъемника.

5.  Отверните винты крепления дверной обшивки.
6.  Снимите дверную обшивку, используя съемник

КМ-475-В.



Процедура установки

1.  Установите дверную обшивку.
2.  Подсоедините

электрический

разъем

включателя

управления

электрического

стеклоподъемника, если имеется.

3.  Установите

включатель

управления

электрического стеклоподъемника.

4.  Закрутите винты крепления дверной обшивки.

Затяжка

Затяните  винты  крепления  дверной  обшивки
моментом 2.5 Нм.

5.  Установите

облицовку

привода

стеклоподъемника с дверной обшивки.

6.  Поднимите стекло задней двери.

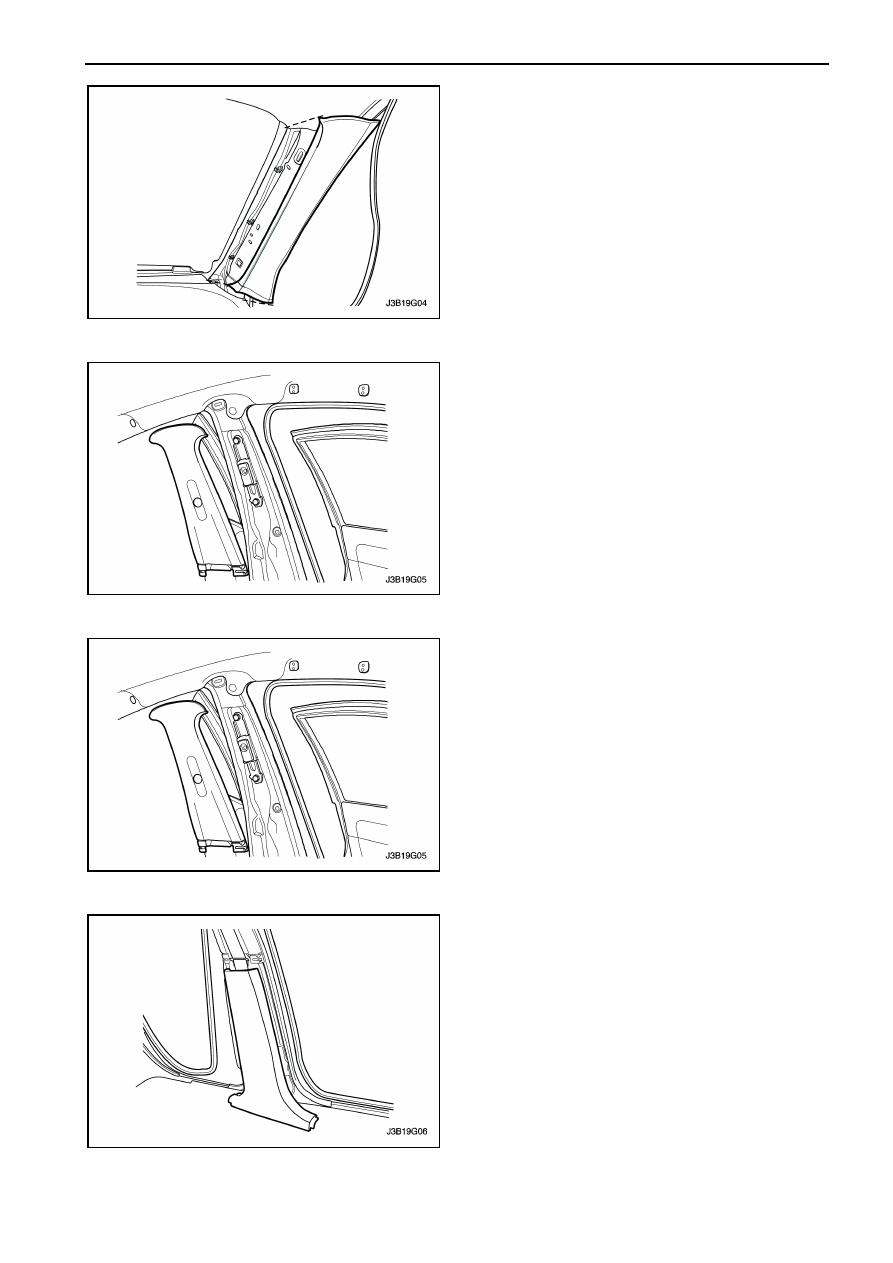

ОБЛИЦОВКА ПЕРЕДНЕЙ
СТОЙКИ

Процедура снятия

1.  Снимите облицовку передней стойки.




  ИНТЕРЬЕР  9G – 5

Процедура установки

1.  Установите облицовку передней стойки.















ВЕРХНЯЯ ОБЛИЦОВКА
СРЕДНЕЙ СТОЙКИ

Процедура снятия

1.  Снимите облицовку средней стойки.
2.  Открутите  болт  и  снимите  верхнее  крепление

ремня безопасности.

3.  Измените положение верхней части облицовки

средней стойки.

4.  Снимите облицовку средней стойки.






Процедура установки

1.  Установите облицовку средней стойки.
2.  Установите верхнюю часть облицовки средней

стойки в его первоначальное положение.

3.  Установите

верхнее

крепление

ремня

безопасности  водителя  и  закрутите  болт
крепления.

Затяжка

Затяните  болт  крепления  верхнего  крепления
ремня  безопасности  водителя  моментом 38
Нм.

4.  Установите облицовку средней стойки.






НИЖНЯЯ ОБЛИЦОВКА
СРЕДНЕЙ СТОЙКИ

Процедура снятия

1.  Измените положение нижней части  облицовки

переднего  порога  и  передней  части  заднего
облицовки заднего порога.

2.  Снимите нижнюю облицовку средней стойки.
