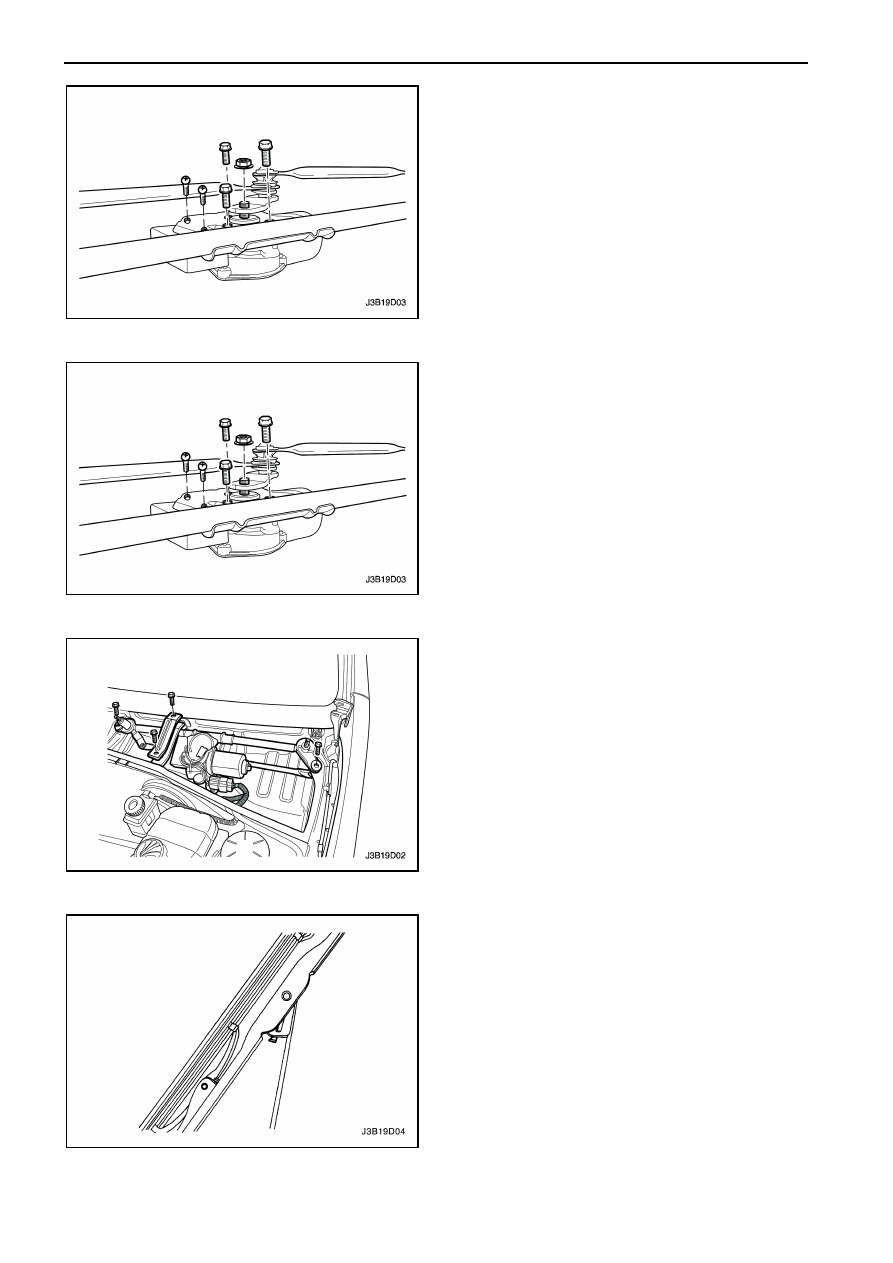

9D –  10  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

4.  Вытащите

соединение

рычага

стеклоочистителя.

5.  Открутите гайки.
6.  Отсоедините электрический разъем.
7.  Открутите

болты

и

снимите

мотор

стеклоочистителя.












Процедура установки

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
1.  Установите

мотор

стеклоочистителя

и

закрутите болты.

Затяжка

Затяните  болты  мотора  стеклоочистителя
моментом 8 Нм.

2.  Подсоедините электрический разъем.




3.  Надавите

сверху

соединения

рычага

стеклоочистителя на оси мотора.

4.  Установите

соединение

рычага

стеклоочистителя  на  оси  мотора  и  закрутите
гайку.

Затяжка

Затяните гайку крепления соединения рычага к
оси мотора стеклоочистителя моментом 5 Нм.

5.  Установите  левую  часть  вентиляционной

решетки.  Смотрите  Раздел 9R, Передняя
часть кузова.

6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.





ЩЕТКА СТЕКЛООЧИСТИТЕЛЯ

(Обычный)
Процедура снятия

1.  Вращайте щетки на рычаге стеклоочистителя.
2.  Нажимая на стяжной зажим, переместите вниз

щетку стеклоочистителя и снимите его.





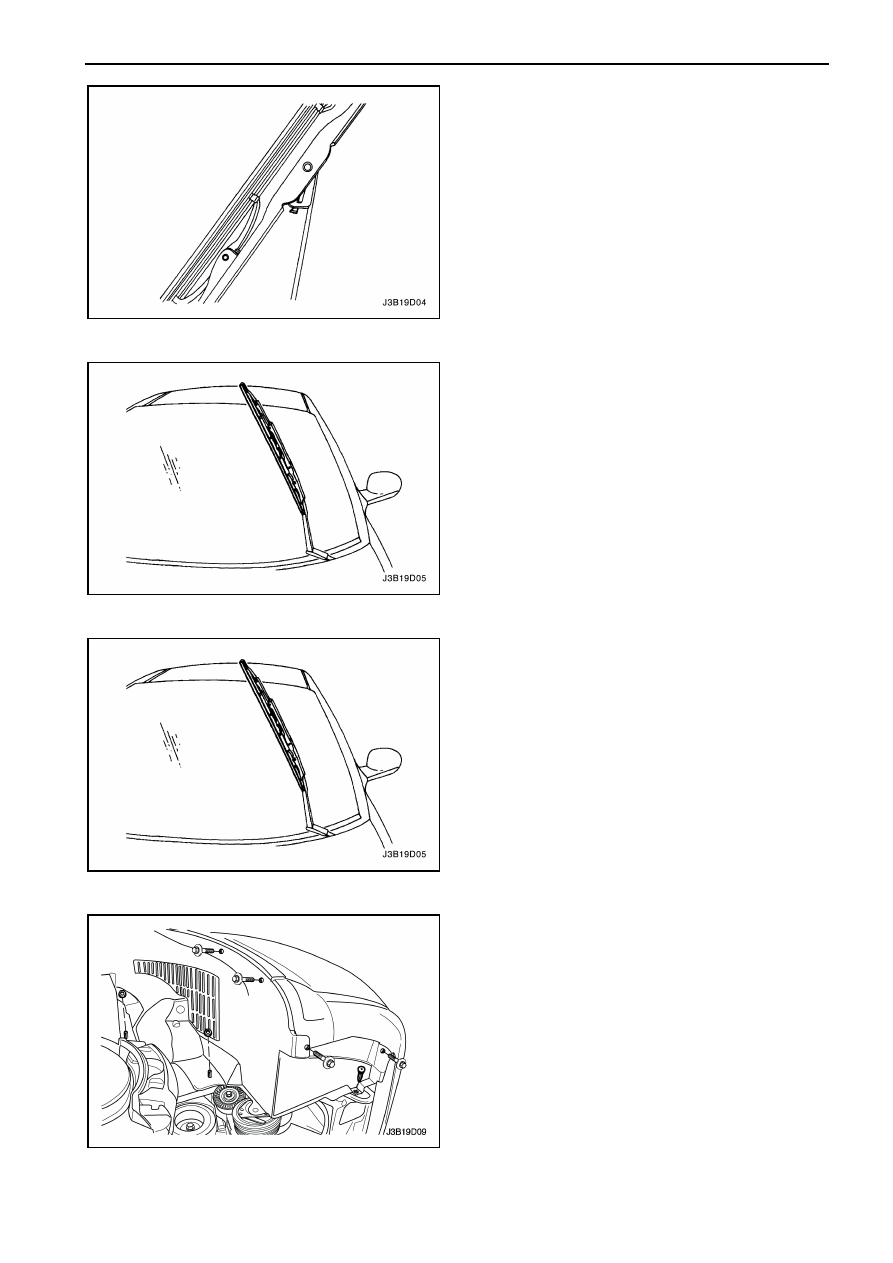

  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 11

Процедура установки

1.  Установите  щетку  на  рычаге  с  зацеплением

стяжного зажима.















ВСТАВКА СТЕКЛООЧИСТИТЕЛЯ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

автомобилем

идентична)
Процедура снятия

1.  Вытащите вставку с щетки стеклоочистителя.









Процедура установки

1.  Установите вставку на щетке.














БАЧОК СТЕКЛООМЫВАТЕЛЯ

(Обычный)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  переднее  левое  колесо.  Смотрите

Раздел 2Е, Шины и диски.

3.  Открутите болты и винты, и снимите передний

защитный кожух колесной арки.



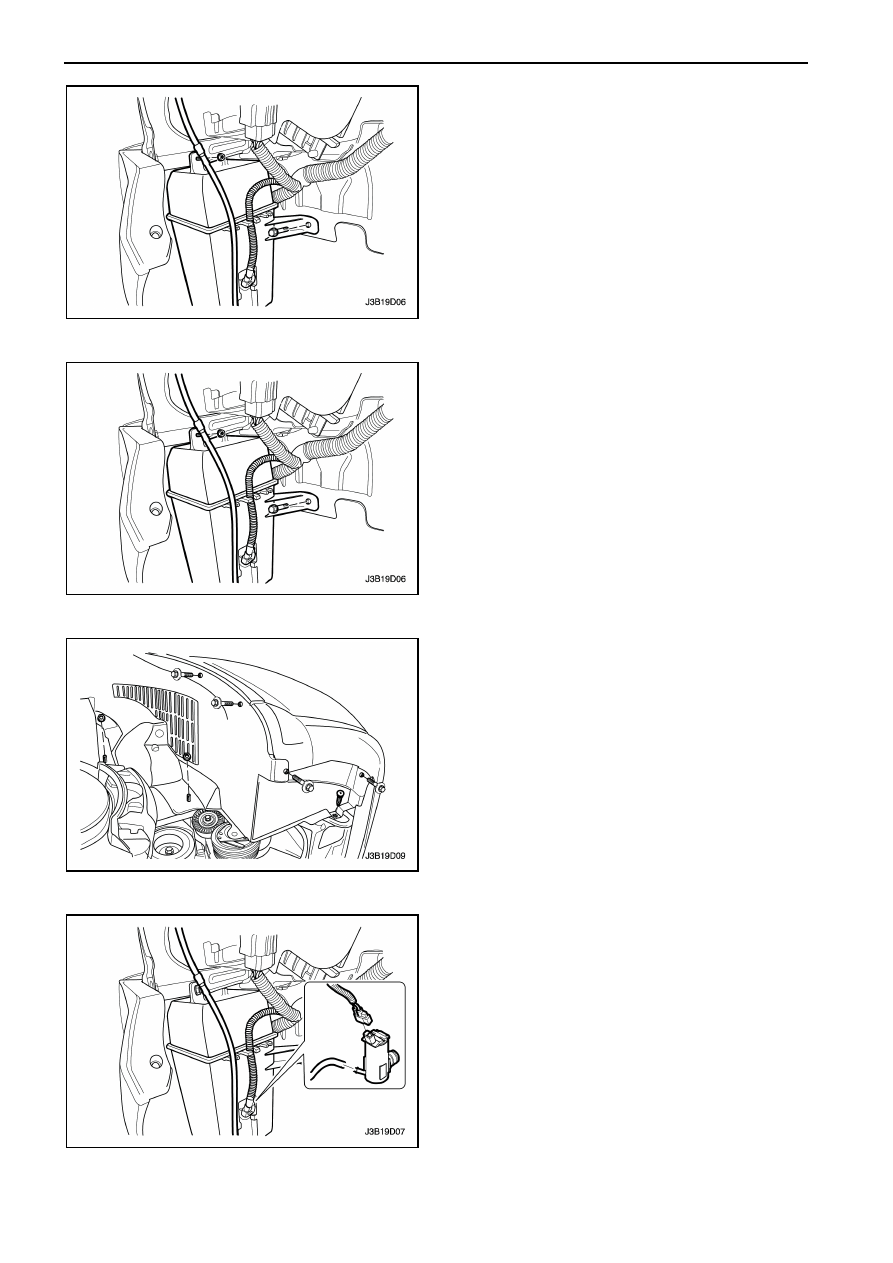

9D –  12  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ

4.  Отсоедините  шланг  стеклоомывателя  с

насоса стеклоомывателя.

5.  Отсоедините  электрический  разъем  насоса

стеклоомывателя.

6.  Открутите болты крепления и снимите бачок.












Процедура установки

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие

крепления

для

предотвращения преждевременной коррозии.
1.  Установите  бачок  и  закрутите  болты

крепления.

Затяжка

Затяните

болты

крепления

бачка

стеклоомывателя моментом 8 Нм.

2.  Подсоедините электрический разъем насоса

стеклоомывателя.

3.  Подсоедините  шланг  стеклоомывателя  к

насосу.


4.  Установите  передний  защитный  кожух

колесной  арки  и  закрутите  винты  и  болты
крепления.

Затяжка

Затяните

винты

и

болты

крепления

переднего  защитного  кожуха  колесной  арки
моментом 1.5 Нм.

5.  Установите

переднее

левое

колесо.

Смотрите Раздел 2Е, Шины и диски.

6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.





НАСОС(Ы)
СТЕКЛООМЫВАТЕЛЯ

(Обычный)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  переднее  левое  колесо.  Смотрите

Раздел 2Е, Шины и диски.

3.  Открутите  болты

и

винты

крепления

защитного  кожуха  передней  левой  колесной
арки.

4.  Отсоедините электрический разъем.
5.  Отсоедините  шланг  стеклоомывателя  с

насоса стеклоомывателя.

6.  Снимите насос стеклоомывателя.



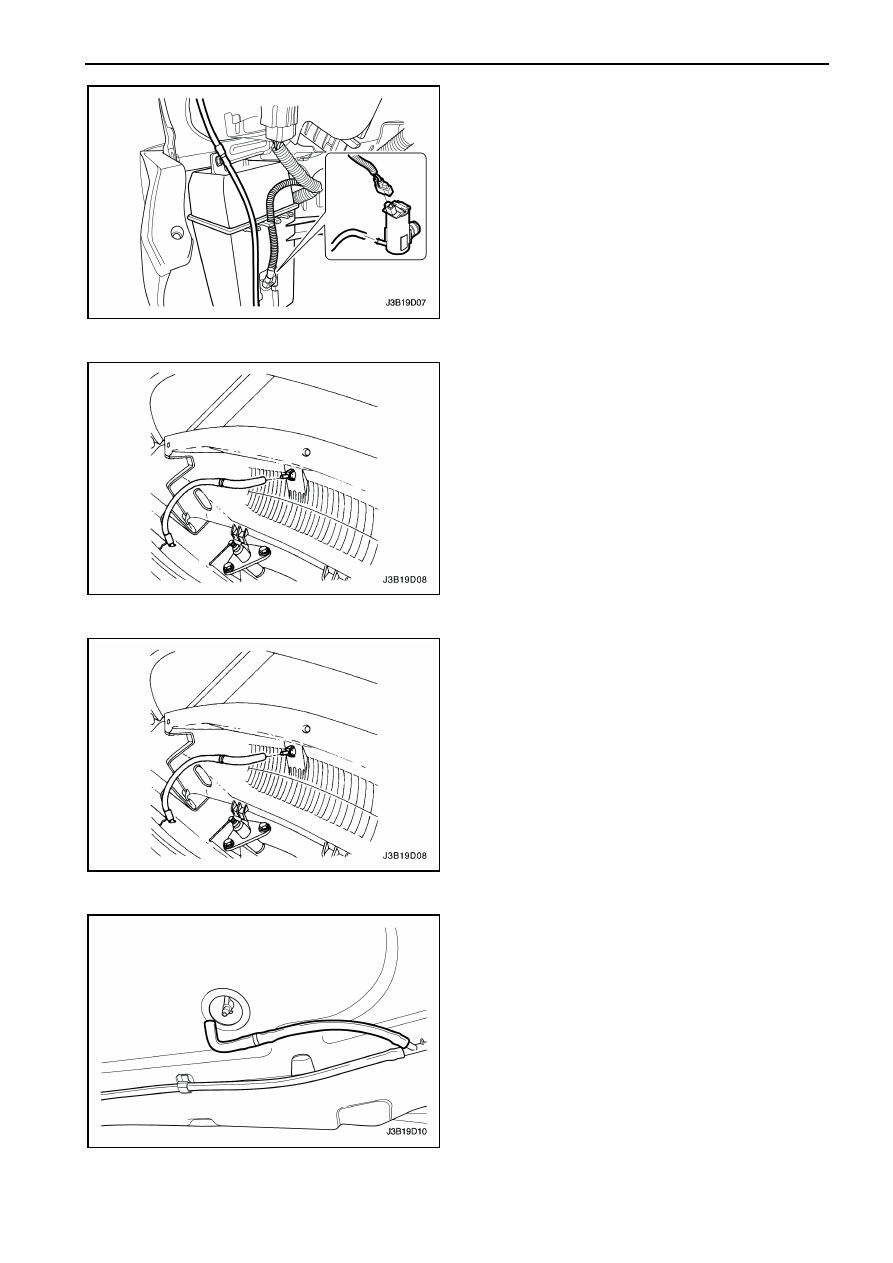

  СИСТЕМА  СТЕКЛООЧИСТИТЕЛЕЙ/СТЕКЛООМЫВАТЕЛЕЙ  9D – 13

Процедура установки

1.  Установите насос стеклоомывателя.
2.  Подсоедините

шланг

к

насосу

стеклоомывателя.

3.  Подсоедините электрический разъем.
Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
4.  Установите  защитный  кожух  колесной  арки  и

закрутите болты и винты крепления.

Затяжка

Затяните болты и винты крепления защитного
кожуха колесной арки моментом 1.5 Нм.

5.  Установите переднее  левое  колесо.  Смотрите

Раздел 2Е, Шины и диски.

6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



ФОРСУНКИ
СТЕКЛООМЫВАТЕЛЯ

Процедура снятия

1.  Снимите  вентиляционную  решетку.  Смотрите

Раздел 9R, Передняя часть кузова.

2.  Отсоедините  шланг  стеклоомывателя  от

форсунок.

3.  Снимите форсунки с вентиляционной решетки.




Процедура установки

1.  Установите  форсунку  на  вентиляционной

решетке.

2.  Подсоедините  шланг  стеклоомывателя  к

вентиляционной решетке.

4.  Установите

вентиляционную

решетку.

Смотрите Раздел 9R, Передняя часть кузова.










ШЛАНГИ

(Обычный)
Процедура снятия

1.  Снимите  вентиляционную  решетку.  Смотрите

Раздел 9R, Передняя часть кузова.

2.  Отсоедините  шланг  стеклоомывателя  от

форсунок.
