9С –  2  ЗВУКОВОЙ  СИГНАЛ

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

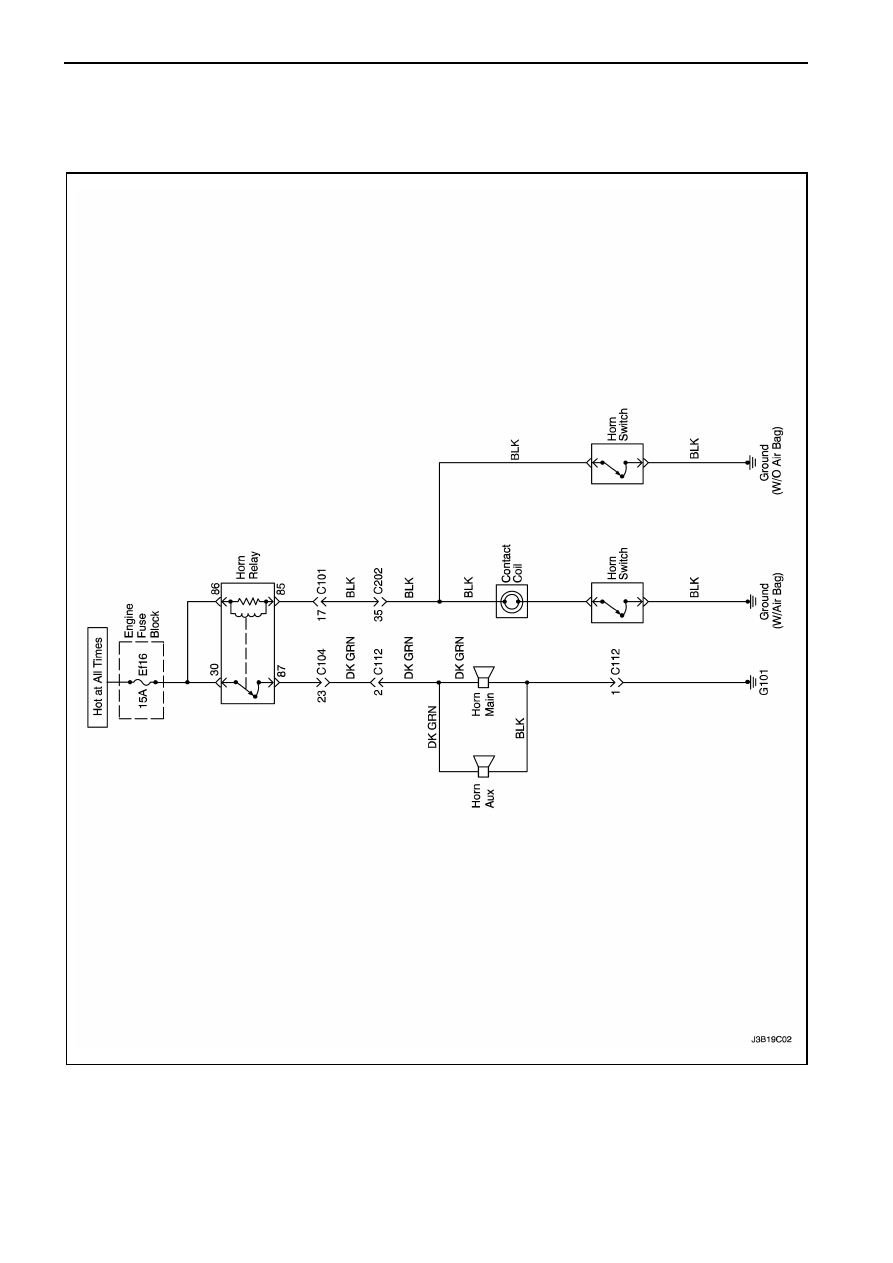

СИСТЕМА ЭЛЕКТРОПРОВОДКИ СИГНАЛА



  ЗВУКОВОЙ  СИГНАЛ    9С – 3

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

СИГНАЛЫ

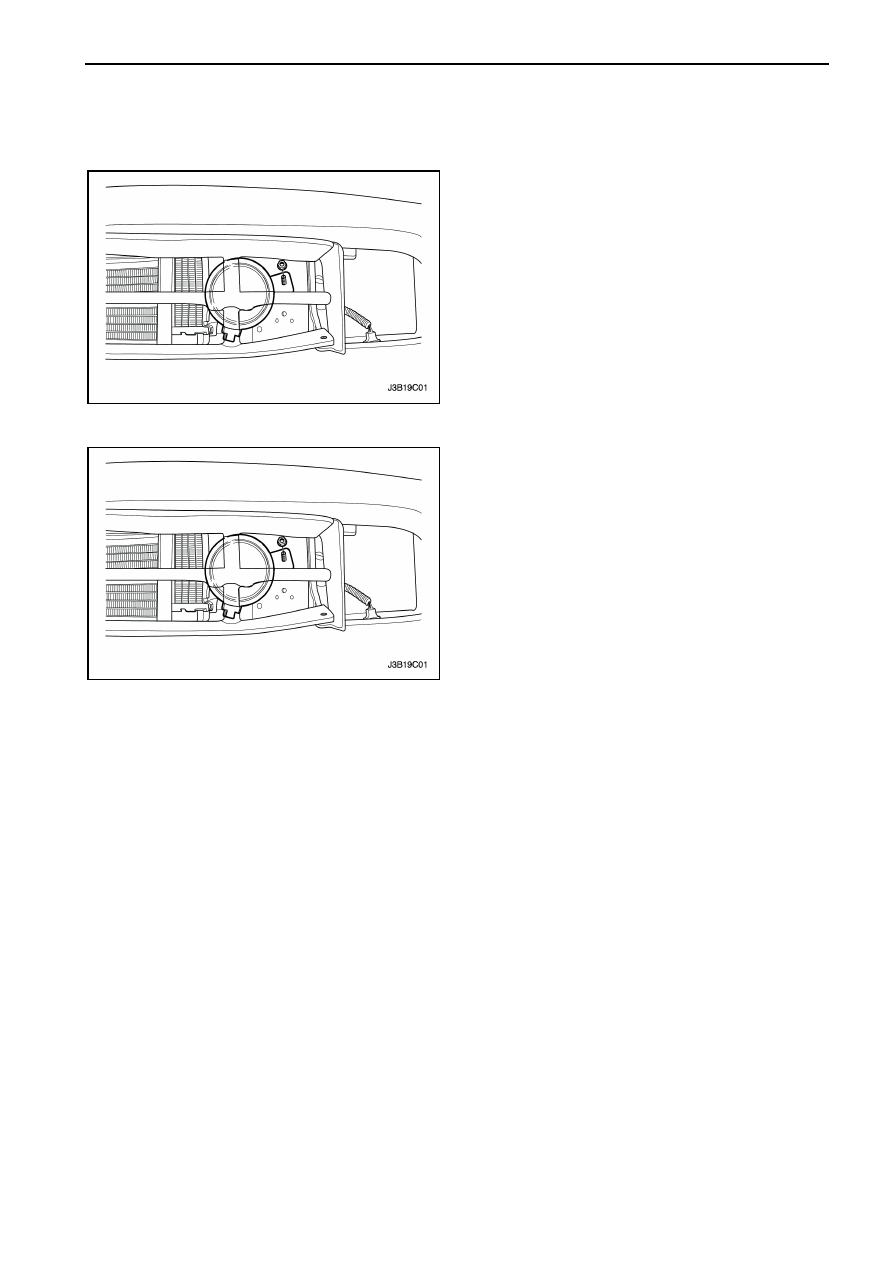

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините электрический разъем.
3.  Открутите  болт  и  снимите  сигнал. (Показано

снятие

сигнала

на

автомобиле

с

левосторонним  управлением,  снятие  сигнала
на автомобиле с правосторонним управлением
идентично).







Процедура установки

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
1.  Установите сигнал и закрутите болт.

Затяжка

Затяните  болт  крепления  сигнала  моментом
20  Нм. (Показано  снятие  сигнала  на
автомобиле  с  левосторонним  управлением,
снятие

сигнала

на

автомобиле

с

правосторонним управлением идентично).

2.  Подсоедините электрический разъем.
3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.



9С –  4  ЗВУКОВОЙ  СИГНАЛ

ОСНОВНОЕ ОПИСАНИЕ

И РАБОТА СИСТЕМ



СИГНАЛЫ

Сигналы  расположены  под  капотом.  Они
прикреплены  рядом  с  радиатором  в  передней
части  автомобиля.  Сигналы  включаются  при
нажатии  на  крышку  кнопки  в  рулевом  колесе,
которые  при  нажатии  заземляют  электрическую
цепь сигналов.
