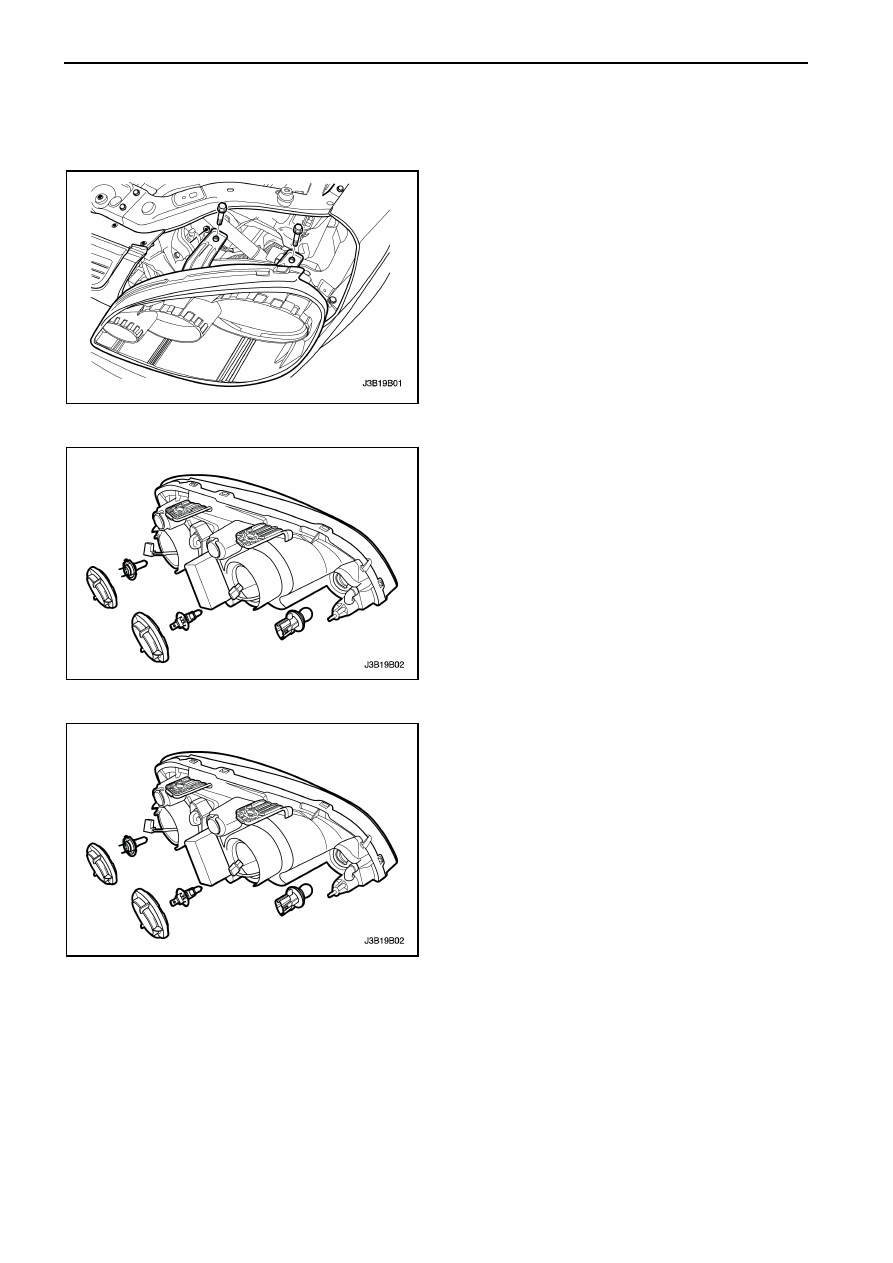

9В –  36  СИСТЕМА  ОСВЕЩЕНИЯ

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ФАРЫ / ПЕРЕДНИЕ  ФОНАРИ
ПОВОРОТНОГО СИГНАЛА





Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите болты и гайки крепления фар.








3.  Отсоедините электрический разъем.
4.  Снимите

лампочку

фонаря

поворотного

сигнала.

5.  Снимите фары в сборе.
6.  Снимите  крышку,  прикрывающую  лампочку

фары.

7.  Отсоедините  электрический  разъем  лампочки

фары.

8.  Снимите лампочку.








Процедура установки

1.  Установите лампочку.
2.  Подсоедините

электрический

разъем

лампочки фар.

3.  Установите крышку, прикрывающую лампочку.
4.  Установите  лампочку  фонаря  поворотного

сигнала.

5.  Подсоедините электрический разъем.
Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
6.  Установите фары в сборе и закрутите болты и

гайки крепления.

7.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

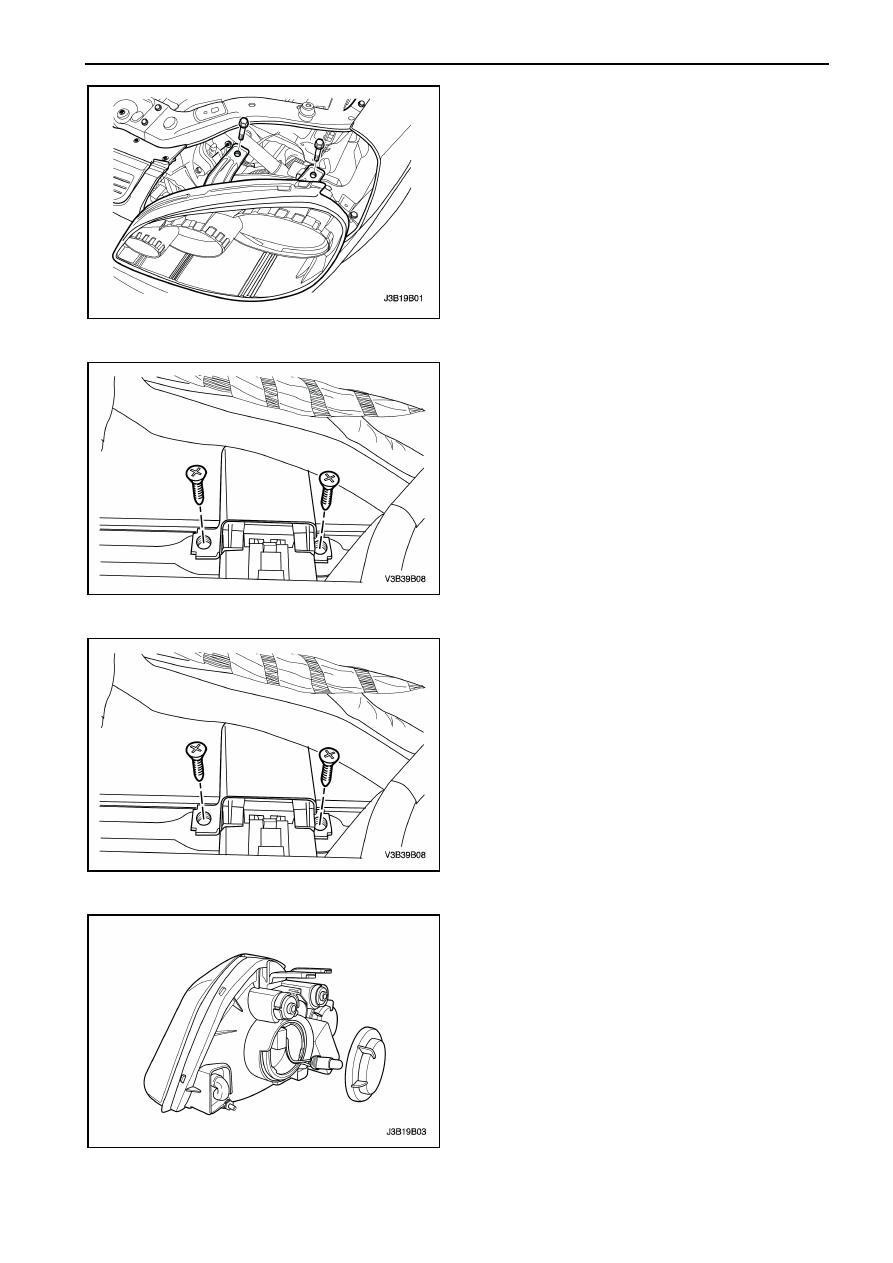

  СИСТЕМА  ОСВЕЩЕНИЯ    9В – 37

Затяжка

Затяните болты и гайки крепления моментом
4 Нм.














МОДУЛЬ РЕГУЛИРОВКИ
ЯРКОСТИ СВЕТА ФАР

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите крышку под панелью инструментов.
3.  Открутите  болты  и  модуль  регулировки

яркости света фар.

4.  Отсоедините электрический разъем.







Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите модуль регулировки яркости света

фар.

Затяжка

Затяните

болты

крепления

модуля

регулировки  яркости  света  фар  моментом  2
Нм.

3.  Установите

крышку

под

панелью

инструментов.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.







ФОНАРИ СТОЯНОЧНОГО
ТОРМОЗА

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  фары.  Смотрите  "Фары"  в  этом

разделе.

3.  Снимите фонари стояночного тормоза.

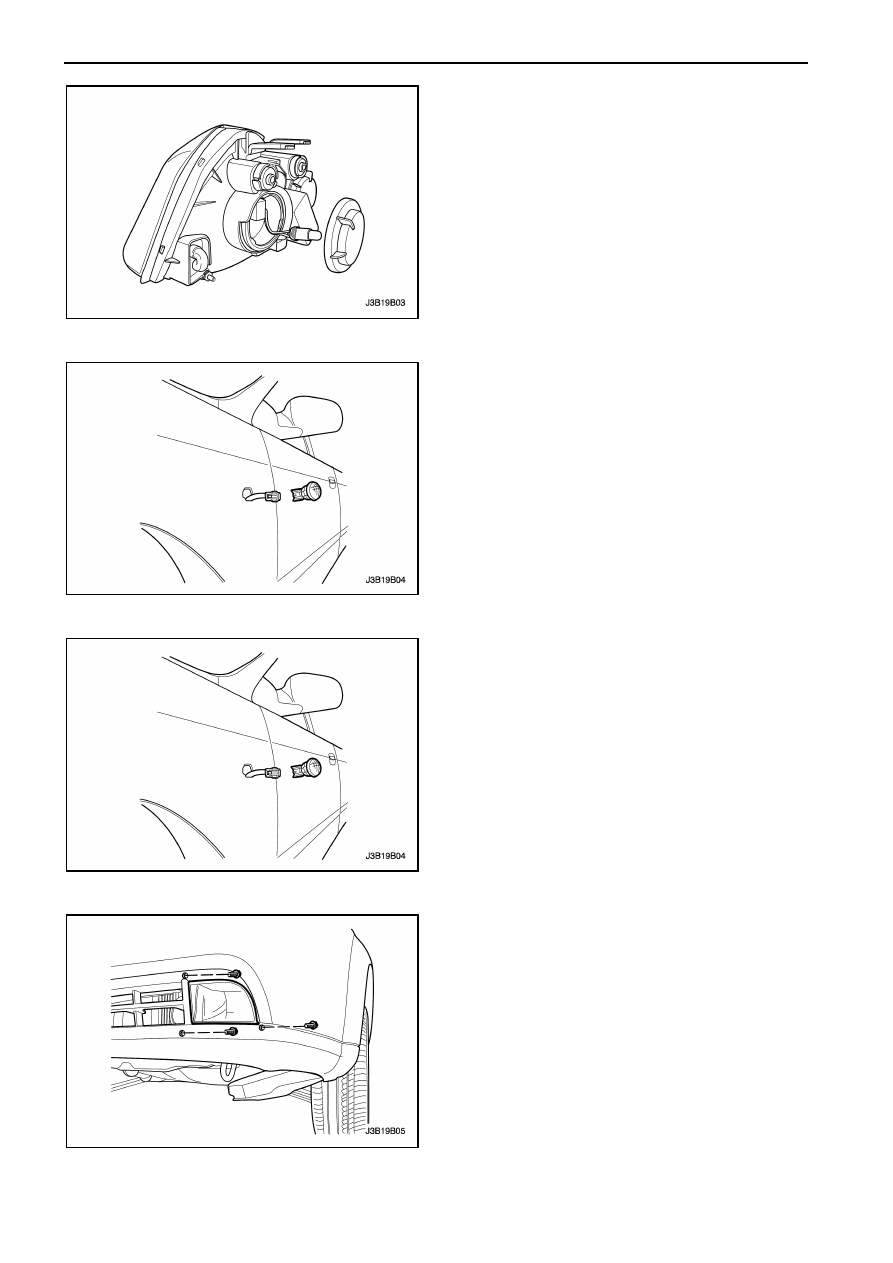

9В –  38  СИСТЕМА  ОСВЕЩЕНИЯ

Процедура установки

1.  Установите фонари стояночного тормоза.
2.  Установите  фары.  Смотрите  "Фары"  в  этом

разделе.

3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.












БОКОВЫЕ УКАЗАТЕЛИ
ПОВОРОТА

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Переместите  боковые  указатели  поворота

назад (боковые фонари поворотного сигнала).

3.  Снимите фонарь.
4.  Отсоедините электрический разъем.







Процедура установки

1.  Подсоедините электрический разъем.
2.  Установите  боковые  фонари  поворотного

сигнала.

3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.











ПЕРЕДНИЕ
ПРОТИВОТУМАННЫЕ ФАРЫ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите

болты

и

снимите

передние

противотуманные фары.

3.  Отсоедините электрический разъем.

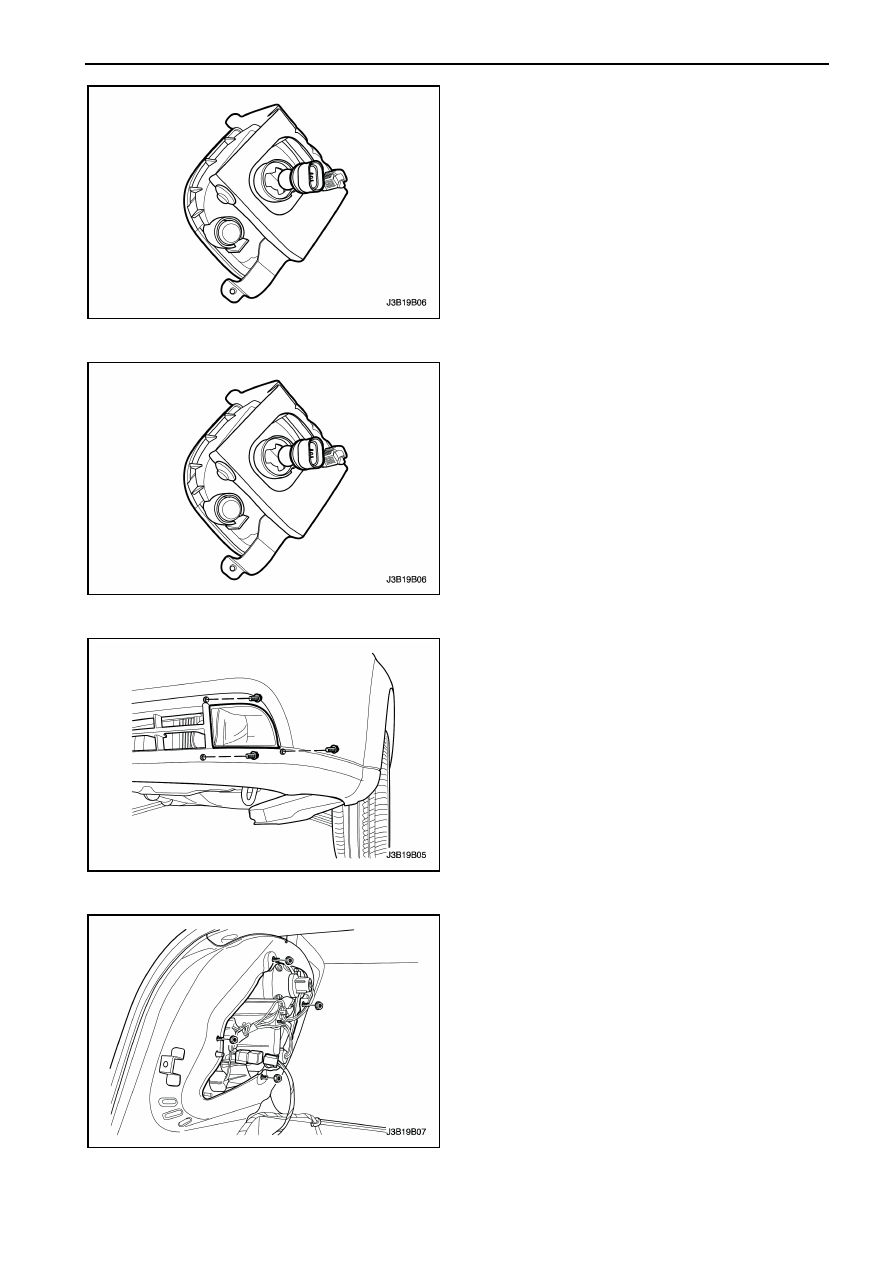

  СИСТЕМА  ОСВЕЩЕНИЯ    9В – 39

4.  Снимите крышку противотуманных фар.
5.  Снимите стяжной провод.
6.  Снимите лампочку.














Процедура установки

1.  Установите лампочку.
2.  Установите стяжной провод.
3.  Установите крышку противотуманных фар.












4.  Подсоедините электрический разъем.
Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
5.  Установите  передние  противотуманные  фары

и закрутите болты крепления.

Затяжка

Затяните  болты  крепления  противотуманных
фар моментом 4 Нм.

6.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.





ЗАДНИЕ КОМБИНИРОВАННЫЕ
ФОНАРИ

(Обычный)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите гайки и снимите фонарь в сборе.
3.  Снимите лампочки.
