8В – 44 ДОПОЛНИТЕЛЬНЫЕ СИСТЕМЫ БЕЗОПАСНОСТИ (ДСБ)
ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 23
ВЫСОКОЕ НАПРЯЖЕНИЕ АККУМУЛЯТОРНОЙ БАТАРЕИ

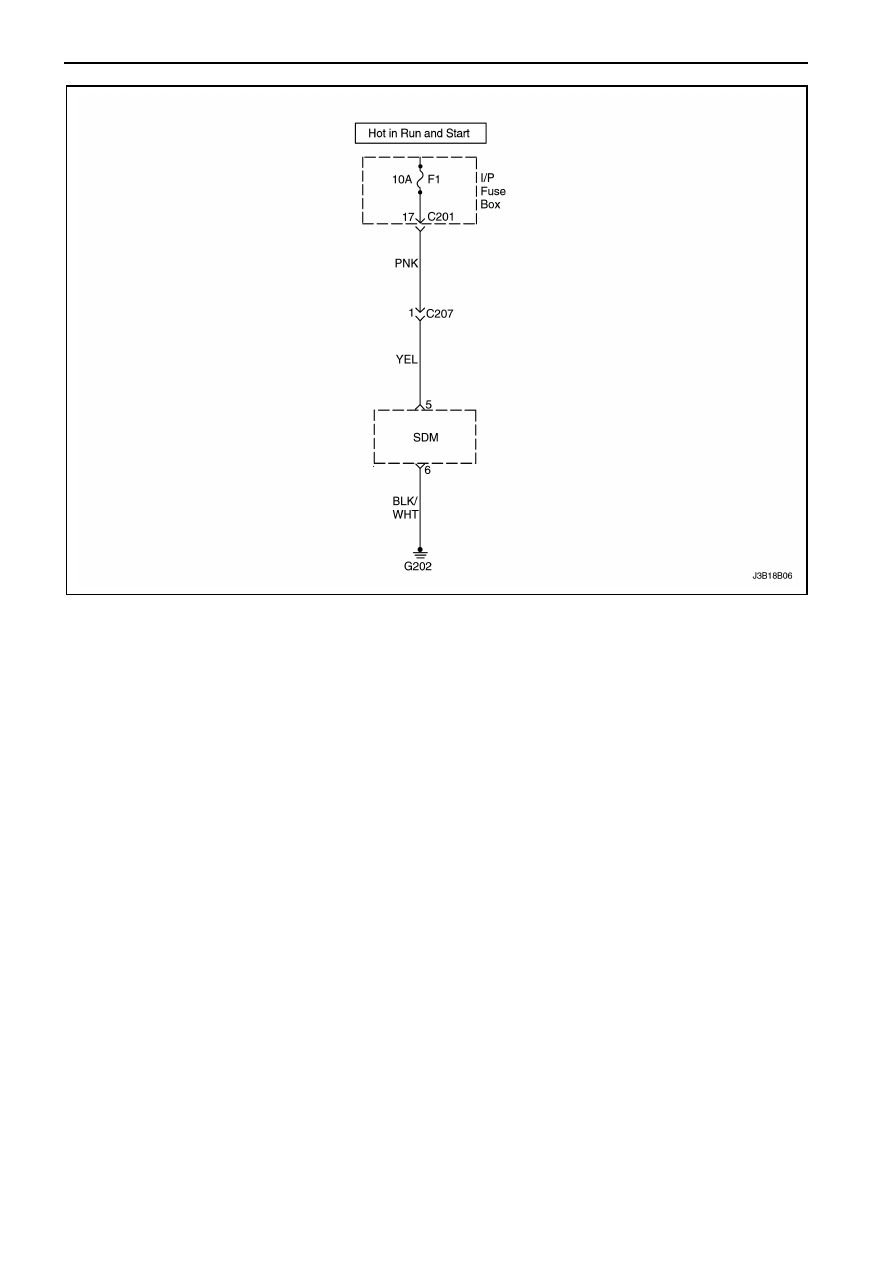

Описание цепи
Когда зажигание включено, считывающий и
диагностирующий
модуль
(СДМ)
будет
выполнять тест включения для диагностики
критических неисправностей в пределах самого
СДМ.
Проходя эти тесты, напряжение зажигания и
напряжение в цепи привода в действие
измеряется, чтобы убедиться, что оно находится
в пределах нормального диапазона. СДМ
следит за напряжением на проводе низкого
напряжения подушки безопасности водителя и
переднего
пассажира
для
считывания
замыкания на массу или напряжение в цепи
привода в действие.
СДМ проверяет соединение электропроводки к
модулю
подушки
безопасности
переднего
пассажира, позволяя очень малому току
проходить через внутреннюю цепь и проверять
сопротивление. Но если величина напряжения
выходит за пределы диапазона, СДМ не в
состоянии проверять надлежащим образом
систему подушек безопасности.
ДКН 23 будет устанавливаться когда
•
Напряжение поставляемое аккумуляторной
батареей больше 16.5 вольт.
