8В – 32  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 11

ЗАМЫКАНИЕ НА МАССУ В ЦЕПИ ПРИВОДА В ДЕЙСТВИЕ

ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

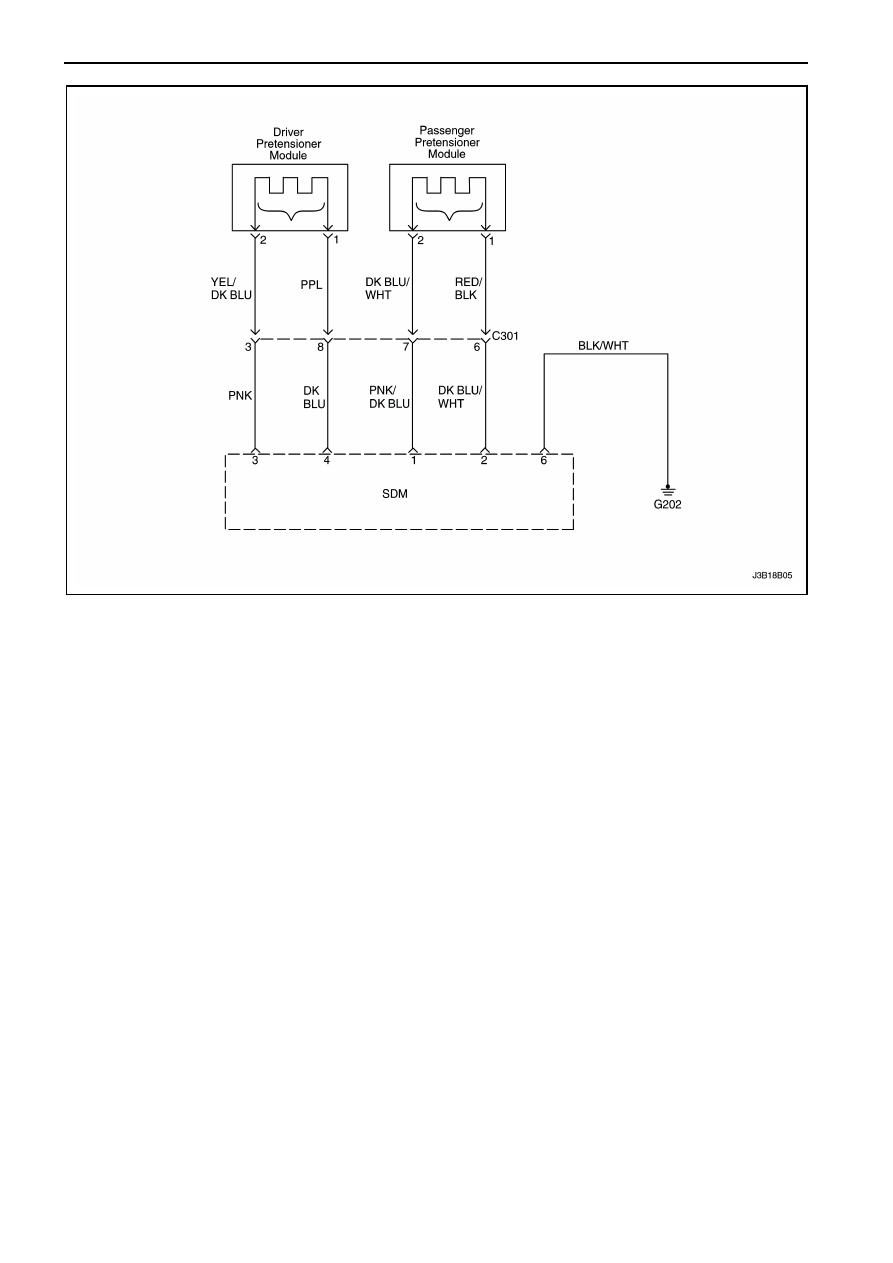

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого
напряжения  подушки  безопасности  водителя  и
переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.

СДМ  проверяет  соединение  электропроводки  к
модулю

подушки

безопасности

водителя,

позволяя  очень  малому  току  проходить  через
внутреннюю  цепь  и  проверять  сопротивление.
Если величина сопротивления находится между
2 и 10 кОм, может иметь место неисправность в
зависимости

от

СДМ.

Нормальное

сопротивление должно быть более 10 кОм.
ДКН 11 будет устанавливаться когда

•

  Провод

высокого

напряжения

преднатяжителя

ремня

безопасности

водителя замкнут на массу.

•

  Провод низкого напряжения преднатяжителя

ремня  безопасности  водителя  замкнут  на
массу.



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 33

ДКН 11 – Замыкание на массу в цепи привода в действие

преднатяжителя ремня безопасности водителя

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите несколько минут для разрядки СДМ.

-

Смотрите

Шаг 2

-

2

Визуально  проверьте  разъем  и  проводку  подушки
безопасности.
Повреждена

ли

электропроводка

подушки

безопасности?

-

Смотрите

Шаг 3

Смотрите

Шаг 4

3

Замените электропроводку подушки безопасности.

-

-

-

4

Проверьте  сопротивление  между  СДМ  и  проводами
высокого  и  низкого  напряжения  преднатяжителя
ремня безопасности и массой.
Равна ли величина сопротивления 10 к

Ω

?

≈

 10 к

Ω

Смотрите

Шаг 5

Замените

электро-

проводку

подушки

безопас-

ности

5

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН с помощью сканера.
4.  Выполните проверку системы диагностики ДСБ.
5.  Если  ДКН  не  стирается,  тогда  замените

преднатяжитель ремня безопасности водителя.

-

-

-

8В – 34  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН) 12

ЗАМЫКАНИЕ НА НАПРЯЖЕНИЕ В ЦЕПИ ПРИВОДА В ДЕЙСТВИЕ

ПРЕДНАТЯЖИТЕЛЯ РЕМНЯ БЕЗОПАСНОСТИ ВОДИТЕЛЯ

Описание цепи
Когда  зажигание  включено,  считывающий  и
диагностирующий

модуль

(СДМ)

будет

выполнять  тест  включения  для  диагностики
критических  неисправностей  в  пределах  самого
СДМ.
Проходя  эти  тесты,  напряжение  зажигания  и
напряжение  в  цепи  привода  в  действие
измеряется, чтобы убедиться, что оно находится
в  пределах  нормального  диапазона.  СДМ
следит  за  напряжением  на  проводе  низкого
напряжения  подушки  безопасности  водителя  и
переднего

пассажира

для

считывания

замыкания  на  массу  или  напряжение  в  цепи
привода в действие.

СДМ  проверяет  соединение  электропроводки  к
модулю

подушки

безопасности

водителя,

позволяя  очень  малому  току  проходить  через
внутреннюю  цепь  и  проверять  сопротивление.
Если величина сопротивления находится между
2 и 10 кОм, может иметь место неисправность в
зависимости

от

СДМ.

Нормальное

сопротивление должно быть более 10 кОм.
ДКН 12 будет устанавливаться когда

•

  Провод

высокого

напряжения

преднатяжителя

ремня

безопасности

водителя замкнут на провод аккумуляторной
батареи.

•

  Провод низкого напряжения преднатяжителя

ремня  безопасности  водителя  замкнут  на
провод аккумуляторной батареи.



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 35

ДКН 12 – Замыкание на напряжение в цепи привода в действие

преднатяжителя ремня безопасности водителя

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
преднатяжителей  на  1  минуту  после
выключения

зажигания

и

снятия

предохранителя.

Если

подушки

безопасности

и

преднатяжители

не

отсоединены,  не  начинайте  обслуживание,
пока

не

пройдет

минута

после

отсоединения питания от СДМ. Иначе есть
вероятность получения травмы.
ПРЕДОСТЕРЕЖЕНИЕ:

В

процессе

обслуживания,  будьте  осторожны  при

обращении с СДМ. Никогда не ударяйте или
не  трясите  СДМ.  Никогда  не  подводите
питание  к  ДСБ,  если  СДМ  не  прикреплен
жестко

к

автомобилю.

Все

болты

крепления  СДМ  должны  быть  осторожно
затянуты, и стрелка на СДМ  должна  быть
направлена  к  передней  части  автомобиля,
для  удостоверения  в  надлежащей  работе
ДСБ. СДМ может активизироваться, если к
нему  подведено  питание,  и  он  плохо
прикреплен  на  автомобиле.  При  этом
может  произойти  внезапное  раскрытие,
которое  может  привести  к  получения
травм.

Шаг

Действие

Величина

Да

Нет

1

1.  Выключите зажигание.
2.  Подождите несколько минут для разрядки СДМ.

-

Смотрите

Шаг 2

-

2

Визуально  проверьте  разъем  и  проводку  подушки
безопасности.
Повреждена

ли

электропроводка

подушки

безопасности?

-

Замените

электропро-

водку по-

душки бе-

зопасности

Смотрите

Шаг 3

3

Проверьте  сопротивление  между  СДМ  и  проводами
высокого  и  низкого  напряжения  и  аккумуляторной
батареей.
Равна ли величина сопротивления 10 к

Ω

?

10 к

Ω

Смотрите

Шаг 4

Замените

электро-

проводку

подушки

безопас-

ности

4

1.  Замените СДМ.
2.  Включите зажигание.
3.  Сотрите все ДКН с помощью сканера.
4.  Выполните проверку системы диагностики ДСБ.
5.  Если  ДКН  не  стирается,  тогда  замените

преднатяжитель ремня безопасности водителя.

-

-

-
