7D – 32  АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

ОСНОВНЫЕ ПРОЦЕДУРЫ ПО ОБСЛУЖИВАНИЮ СИСТЕМЫ К/В

ГЛАВНЫЕ ПРОЦЕДУРЫ
ОБСЛУЖИВАНИЕ

Смотрите  Раздел  7В, " Механическая  система
управления

обогревом,

вентиляцией

и

системой  кондиционирования  воздуха",  для
подробности нижеследующих процедур.

  Процедура

разрядки,

добавки

масла,

откачивания и зарядки системы К/В.

  Обращение с патрубками системы.

  Обращение с хладагентом.

  Поддерживание  химической  стабильности  в

системе К/В.

  Замена уплотнительного кольца.



АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7D – 33

ОБСЛУЖИВАЕМЫЕ КОМПОНЕНТЫ

ОБЩИЕ КОМПОНЕНТЫ
ОБОГРЕВА, ВЕНТИЛЯЦИИ И К/В
(ОВК/В)

Эти

компоненты

используется

в

не

автоматической  системе,  которое  описана  в
других разделах данного руководство.
Смотрите  Разделе  7А, "Система  обогрева  и
вентиляции"
 на нижеследующие процедуры.

  Мотор вентилятора.

  Шланги обогревателя

  Резистор вентилятора.

  Реле высоких оборотов вентилятора.

  Обогреватель / корпус распределителя воздуха

в сборе (Блок К/В).

  Сердечник обогревателя.

Смотрите  Раздел  7В, " Механическая  система
управления  обогревом,  вентиляцией  и  системой
кондиционирования  воздуха"
  на  нижеследующие
процедуры.

  Датчик давление К/В.

  Реле компрессора К/В.

  Воздушный фильтр.

  Расширительный клапана К/В.

  Линии высокого давления К/В.

  Сердечник испарителя.

  Всасывающий шланг К/В в сборе.

  Разрядка

шланги

К/В

компрессора

к

конденсатору.

  Компрессор.

  Конденсатор.

  Бачок хладагента.

АВТОМАТИЧЕСКАЯ
УПРАВЛЕНИЯ ТЕМПЕРАТУРЫ В
СБОРЕ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

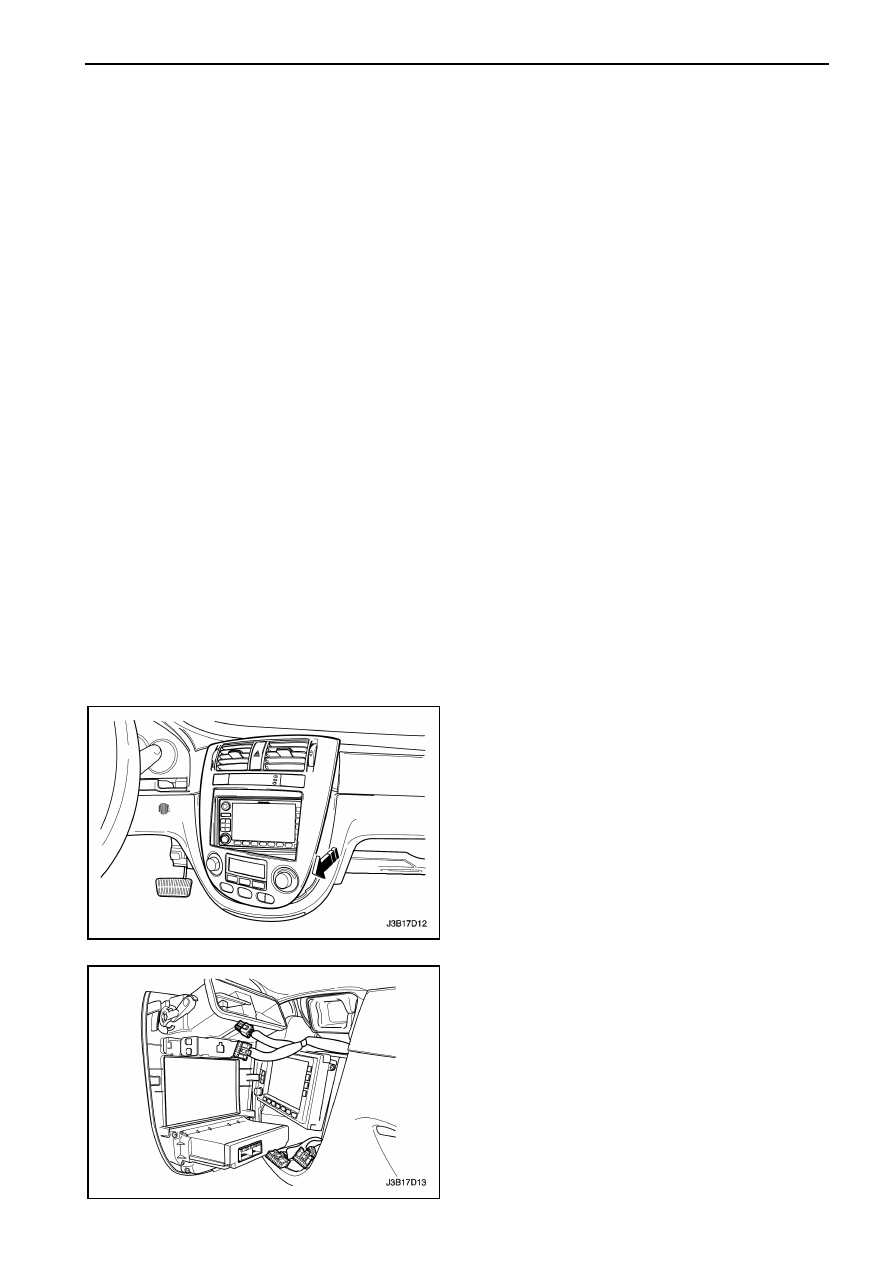

2.  Снимите  центральный  молдинг  в  сборе.

Смотрите

Раздел

9Е, "Панель

инструментов/информация для водителей".

3.  Вытащите  его  для  возможности  доступа  с

задней стороны.

4.  Отсоедините электрические разъемы.
5.  Снимите  центральный  молдинг  в  сборе  с

панели инструментов.

7D – 34  АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

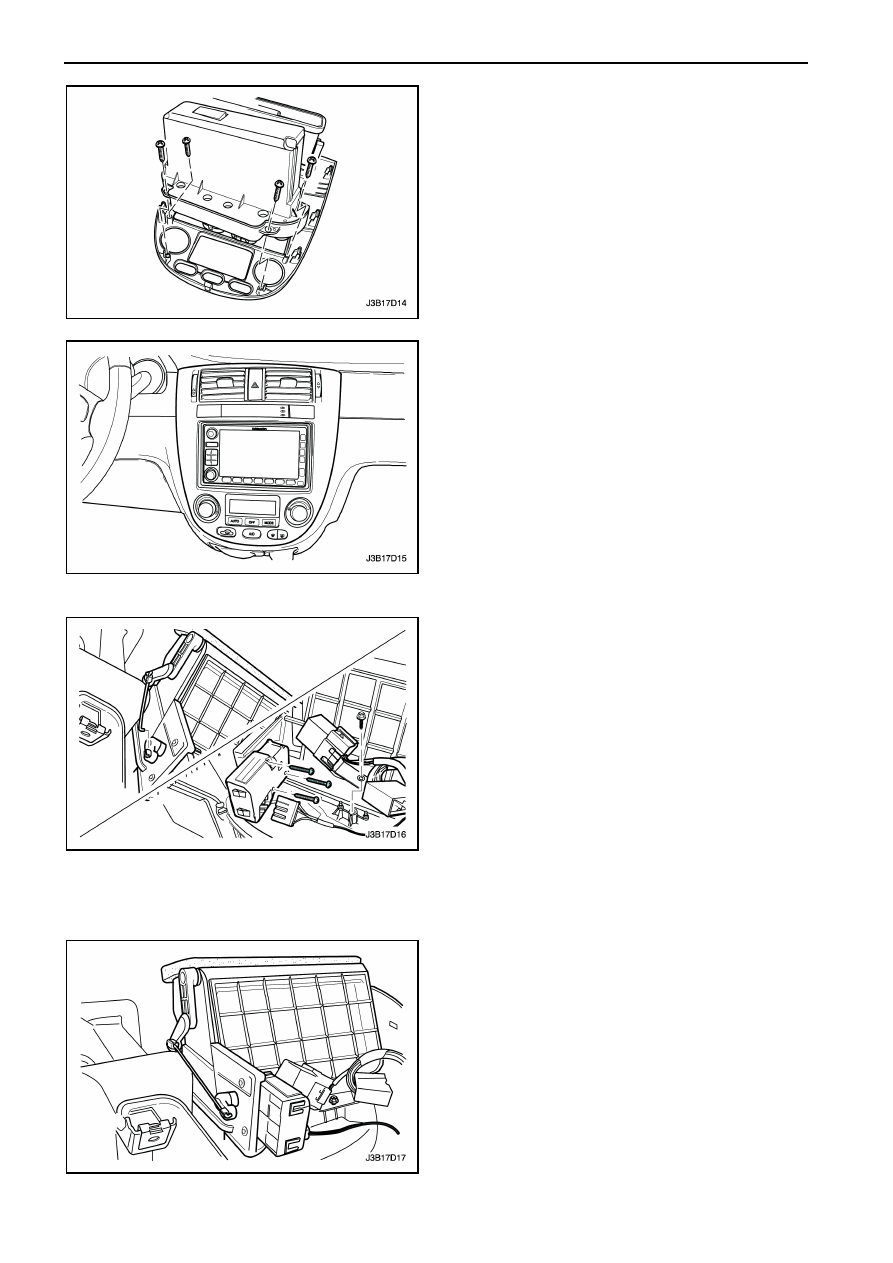

6.  Открутите стяжные винты управление в сборе.
7.  Снимите

автоматической

управление

температурой в сборе.

Процедура установки

1.  Расположите

автоматическое

управление

температурой  в  сборе  на  центральный
молдинг и закрутите стяжные винты.

Затяжка

Затяните  стяжные  винты  управление  в  сборе
моментом 2 Нм.

2.  Соедините электрические разъемы.
3.  Установите  центральный  молдинг  в  сборе.

Смотрите

Раздел

9Е, "Панель

инструментов/информация для водителей".

4.  Соедините

отрицательную

клемму

аккумуляторной батареи.

ЭЛЕКТРОМОТОР ЗАСЛОНКИ
ВХОДЯЩЕГО ВОЗДУХА

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите перчаточный ящик. Смотрите Раздел

9Е, "Панель  инструментов/информация  для
водителей"
.

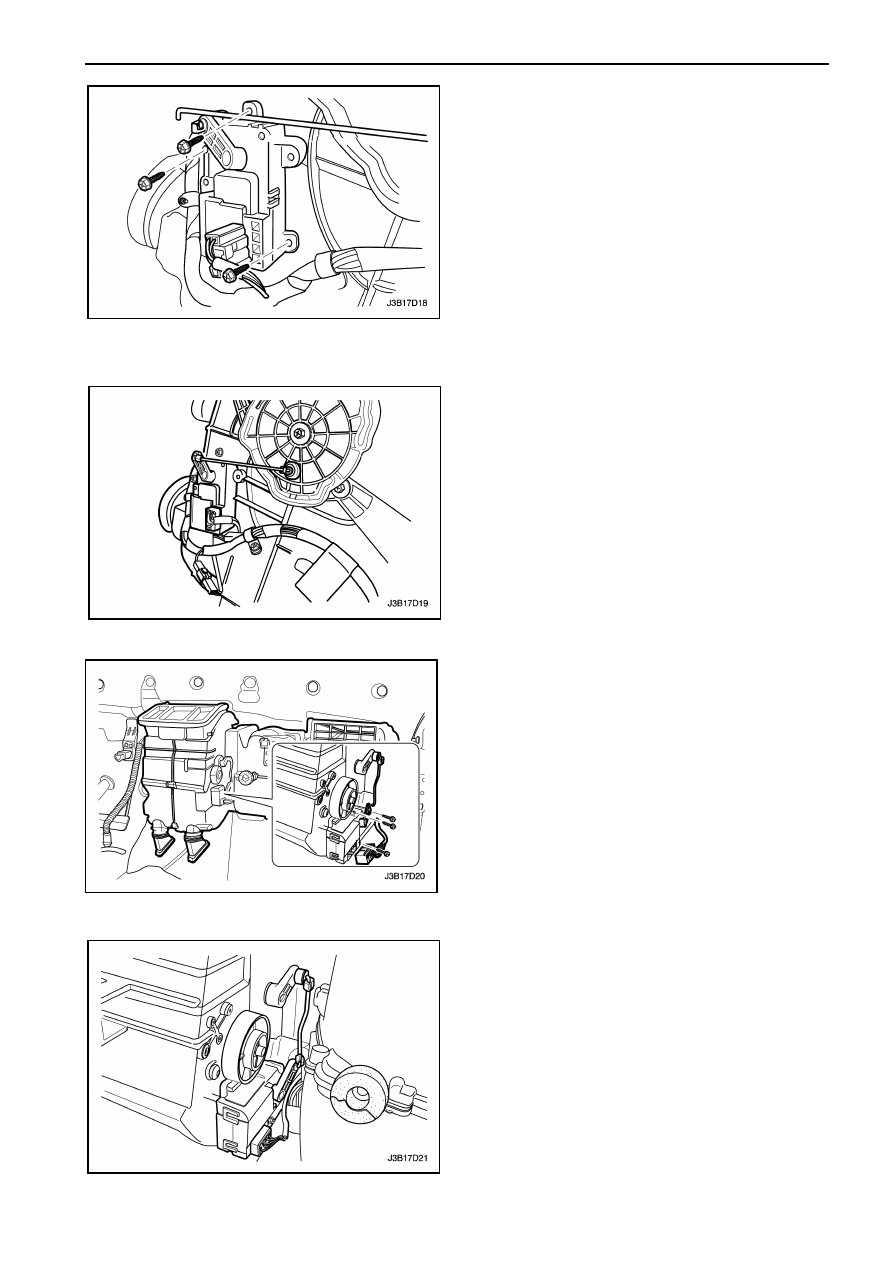

3.  Снимите  тягу  привода,  защелкивая  тягу  вне

рычага с острогубцами.

4.  Отсоедините электрический разъем.
5.  Открутите  винты  и  снимите  крепление  реле

высоких оборотов вентилятора.

6.  Открутите стяжные винты электромотора.
7.  Снимите электромотор.

Процедура установки



1.  Установите

электромотор

с

стяжными

винтами.

2.  Установите тягу привода.
3.  Соедините электрический разъем.
4.  Установите  крепления реле  высоких  оборотов

вентилятора с винтами.

5.  Установите  перчаточный  ящик.  Смотрите

Раздел

9Е, "Панель

инструментов

/

информация для водителей".

6.  Соедините

отрицательную

клемму

аккумуляторной батареи.



АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7D – 35

ЭЛЕКТРОМОТОР ЗАСЛОНКИ
РЕЖИМА

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)
Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите перчаточный ящик. Смотрите Раздел

9Е, "Панель  инструментов/информация  для
водителей"
.

3.  Отсоедините электрический разъем.
4.  Снимите

тягу

привода

электромотора,

защелкивая тягу вне рычага с острогубцами.

5.  Открутите стяжные винты электромотора.
6.  Снимите электромотор заслонки режима.

Процедура установки

1.  Установите  электромотор  заслонки  режимов  с

стяжными винтами.

2.  Установите тягу привода.
3.  Соедините электрический разъем.
4.  Установите  перчаточный  ящик.  Смотрите

Раздел

9Е, "Панель

инструментов

/

информация для водителей".

5.  Соедините

отрицательную

клемму

аккумуляторной батареи.

ЭЛЕКТРОМОТОР ЗАСЛОНКИ
СМЕШЕНИЯ ВОЗДУХА

Процедура снятия

Внимание:  Запустите  систему  автоматической
управлений  температурой  и  вращайте  ручку
управления  до  тех  пор,  пока  температура
достигнет до максимума.
1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите перчаточный ящик. Смотрите Раздел

9Е, "Панель  инструментов/информация  для
водителей"
.

3.  Отсоедините электрический разъем.
4.  Снимите  тягу  привода,  защелкивая  тягу  вне

рычага с острогубцами.

5.  Открутите стяжные винты электромотора.
6.  Снимите электромотор заслонки температуры.

Процедура установки

1.  Установите

электромотор

заслонки

температуры с стяжными винтами.

2.  Установите тягу привода на рычаг.
3.  Соедините электрический разъем.
4.  Установите  перчаточный  ящик.  Смотрите

Раздел

9Е, "Панель

инструментов

/

информация для водителей".

5.  Соедините

отрицательную

клемму

аккумуляторной батареи.
