Daewoo Lacetti (2004 год). Руководство - часть 437

РАЗДЕЛ 7D



АВТОМАТИЧЕСКАЯ СИСТЕМА УПРАВЛЕНИЯ

ОБОГРЕВОМ, ВЕНТИЛЯЦИЕЙ И СИСТЕМОЙ

КОНДИЦИОНИРОВАНИЯ ВОЗДУХА



ПРЕДОСТЕРЕЖЕНИЕ : Отсоедините  "отрицательную"  клемму  батареи  перед  снятием  или
установкой  любого  электрооборудования,  или  когда  приборы  и  инструменты  могут
замкнуть  незащищенные  электрические  цепи.  Отсоединение  этой  клеммы  поможет
предотвратить  получение  травм  работниками  и  повреждения  транспортного  средства.
Зажигание всегда должно быть в положении "В" пока не будет указано иначе.


СОДЕРЖАНИЕ



ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА .

7D-2

Спецификация моментов затяжек .

7D-2

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И
ДИАГРАММЫ ………………………......

7D-3

Датчики К/В / Антиобледенитель и
схема управления компрессора
кондиционером воздуха (К/В) ……..

7D-3

Схема управления вентилятором и
мотором К/В ………………………….

7D-4

ДИАГНОСТИКА ………………………...

7D-5

ОСНОВНАЯ ДИАГНОСТИКА …………

7D-5

ДИАГНОСТИКА

КОНДИЦИОНИРОВАНИЕ
ВОЗДУХА СИСТЕМЫ V5 И
АВТОМАТИЧЕСКОЕ
УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ ...

7D-5

Проверка цепи самодиагностики …

7D-5

Автоматический  блок  управления
температуры  не  работает  при
включенном зажигании …………….

7D-6

Блок управления не освещается
при включении  освещения ………..

7D-7

Нет горячего воздуха от
вентилятора ………………………….

7D-8

Нет холодного воздуха от
вентилятора ………………………….

7D-10

Электромотор вентилятора совсем
не запускается ……………………….

7D-12

Режим управления не работает ….

7D-14

Не управляется отбор источника
воздуха ………………………………..

7D-16

Электромагнитная

муфта

не

сцепляется …………………………...

7D-17

ДИАГНОСТИЧЕСКИЕ КОДЫ
     НЕИСПРАВНОСТЕЙ ……………….

7D-18

Код 1 – Ошибка датчика
встроенного в автомобиле ………...

7D-18

Код 2 – Ошибка датчика
температуры окружающего
воздуха ………………………………..

7D-20

Код 3 – Ошибка датчика влаги ……

7D-22

Код 4 – Ошибка заслонки
смешивания воздуха ……………….

7D-24

Код 5 – Ошибка датчика солнца ….

7D-27

Код 6 – Ошибка транзистора
питания ……………………………….

7D-29

Код 7 – Ошибка  реле  высокого
напряжения

максимальной

величины ……………………………..

7D-31

ОБСЛУЖИВАНИЕ И РЕМОНТ ………

7D-32

ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ …..

7D-32

ОСОВНЫЕ ПРОЦЕДУРЫ ПО
ОБСЛУЖИВАНИЮ СИСТЕМЫ К/В .....

7D-32

Основные процедуры
обслуживания ………………………..

7D-32

ОБСЛУЖИВАЕМЫЕ КОМПОНЕНТЫ .

7D-33

Общие

компоненты

обогрева,

вентиляции и К/В (ОВК/В) …………

7D-33

Автоматическая

управления

температуры в сборе ………………

7D-33

Электромотор заслонки входящего
воздуха ……………………………….

7D-34

Электромотор заслонки режима …

7D-35

Электромотор  заслонки  смешения
воздуха ………………………………..

7D-35

Датчик влаги …………………………

7D-36

Датчика

температуры

окружающего воздуха ……………...

7D-36

Датчик температуры встроенный в
автомобиле …………………………..

7D-37

Датчик солнце ……….………………

7D-37

РЕМОНТ ЧАСТЕЙ И АГРЕГАТОВ …...

7D-39

КАПИТАЛЬНЫЙ РЕМОНТ

КОМПРЕССОРА V5 К/В ………

7D-39

Капитальный ремонт компрессора

7D-39

ОСНОВНОЕ ОПИСАНИЕ И РАБОТА
СИСТЕМЫ ………………......................

7D-40

ОСНОВНАЯ ИНФОРМАЦИЯ …………

7D-40

Система К/В V5 ……………………...

7D-40

Управление компонентами
системы ……………………………….

7D-40






7D – 2  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК

НАИМЕНОВАНИЕ

Нм

Винты резистора мотора вентилятора

1.2

Стяжные винты управления в сборе

2



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

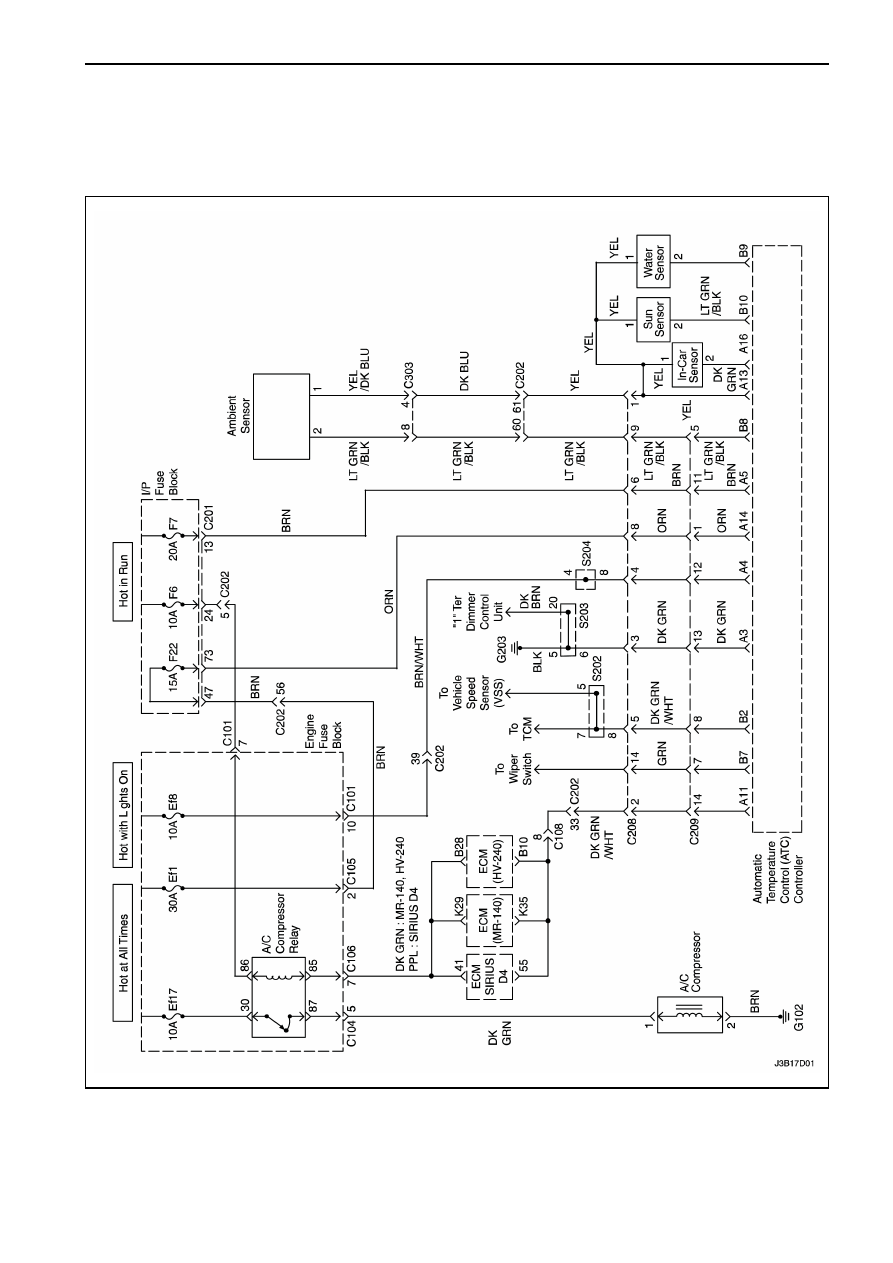

ДАТЧИКИ К/В / АНТИОБЛЕДЕНИТЕЛЬ И СХЕМА УПРАВЛЕНИЯ

КОМПРЕССОРОМ КОНДИЦИОНЕРА ВОЗДУХА (К/В)
