7В – 44  МЕХАНИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

5.  Снимите

ротор

муфты

и

подшипника.

Смотрите "Ротор муфты и подшипники" в этом
разделе.

6.  Сделайте

отметку

место

расположения

клеммы

катушки

муфты

на

корпусе

компрессора.

7.  Установите  направляющий  съемник J–33023–

А  на  корпусе  компрессора.  Также  установите
съемник  поперечной  балки J–8433–1  со
съемником  перемычки  катушки  муфты  J–
33025.

8.  Снова    затяните  упорный  винт  J–8433–3

направляющего  съемника J–33023–А  для
снятия катушки муфты.

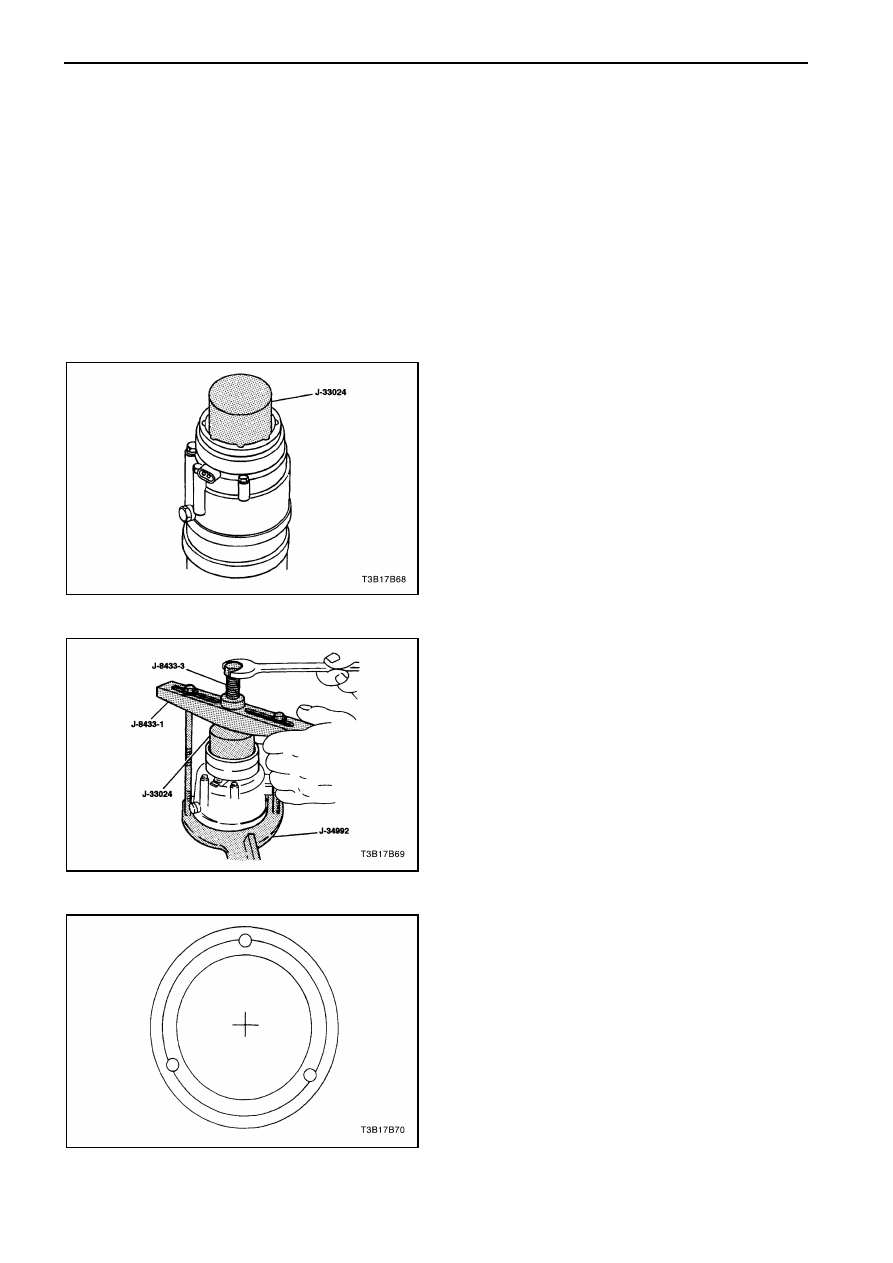

Процедура установки

1.  Расположите

инструмент

для

установки

держателя

катушки

муфты J–33024 в

отверстие  катушки  и  сцентрируйте  его  с
корпусом компрессора.

2.  Расположите

инструмент

для

установки

держателя

катушки

муфты J–33024 в

отверстие  катушки  и  сцентрируйте  его  с
корпусом компрессора.

3.  Центрируйте съемник поперечной балки      J–

8433–1  на  скрытое  центровое  отверстие
инструмента для установки держателя катушки
муфты J–33024. Установите  стяжные  болты
держателя компрессора      J–34992 и  шайбы
на отверстиях вилки держателя.

Внимание: Перед установкой удостоверьтесь, что
катушка муфты и инструмент находятся на линии.
4.  Поверните  упорный  винт J–8433–3 или

используйте

подходящее

зажимное

приспособление,  достаточной  силой,  чтобы
ротор  шкива  и  подшипника  в  сборе  оказалось
корпусе компрессора.

5.  После

установки

катушки

в

корпусе

компрессора, раскерните ее с помощью керна,
диаметром 3 мм,

для

обеспечения

неподвижности  катушки  муфты.  Накерните  в
трех  местах,  равномерно  расположенных  по
окружности  120°  от  друг  друга.  Размер  точек
кернения  не  должна  превышать  половины
площади  бойка  и  глубина  кернения  должна
составлять приблизительно 0.28-0.35 мм.

6.  Установите  ротор  сцепления  и  подшипника.

Смотрите  "Ротор  сцепления  и  подшипники"  в
этом разделе.

7.  Установите  ведущий  диск  сцепления  и

ступицы  в  сборе.  Смотрите  "Диск  и  ступицы  в
сборе" в этом разделе.

8.  Установите

компрессор.

Смотрите

"Компрессор" в этом разделе.

9.  Соедините

отрицательную

клемму

аккумуляторной батареи.

10.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.



МЕХАНИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА    7В – 45

ЗАМЕНА УПЛОТНИТЕЛЕЙ ВАЛА

Необходимый инструмент
J–5403 Плоскогубцы для стопорного кольца
J–9553–1 Съемник уплотнительного кольца
J–23128–A Инструмент для снятия/установки
уплотнителя
J–33011 Инструмент для установки
уплотнительного кольца
J–34614 Предохранитель уплотнителя вала
Внимание:  При  наличии  небольшое  количество
масла  на  поверхностях  деталей  уплотнение
заменят,  не  следует,  потому  что  конструкция
манжетного

уплотнения

предусматривает

небольшое  просачивание  масла  для  смазывания
рабочей  уплотнительной  кромки.  Уплотнение
необходимо

заменить

при

появлении

значительного  количество  или  брызг  масла  или
при  обнаружении  утечки  хладагента,  используя
принятые

процедуры

обнаружения

утечки.

Смотрите  "Проверка  системы  кондиционирования
на наличие утечки" в этом разделе.
При  замене  уплотнителей  вала  компрессора
необходимо  одновременно  демонтировать  с
автомобиля  бачок  хладагента.  Слить  с  бачок
хладагента  масло,  измерить  количество  масла  и
заменить  его.  Смотрите  "Процедура  разрядки,
добавки  масла,  откачивания  и  зарядки  системы
к/в" в этом разделе.

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Демонтируйте  и  переустановите  компрессор

на кронштейне в тисках.

4.  Снимите ведущий диск сцепления и ступицы в

сборе с компрессора. Смотрите "Ведущий диск
сцепления и ступицы в сборе" в этом разделе.

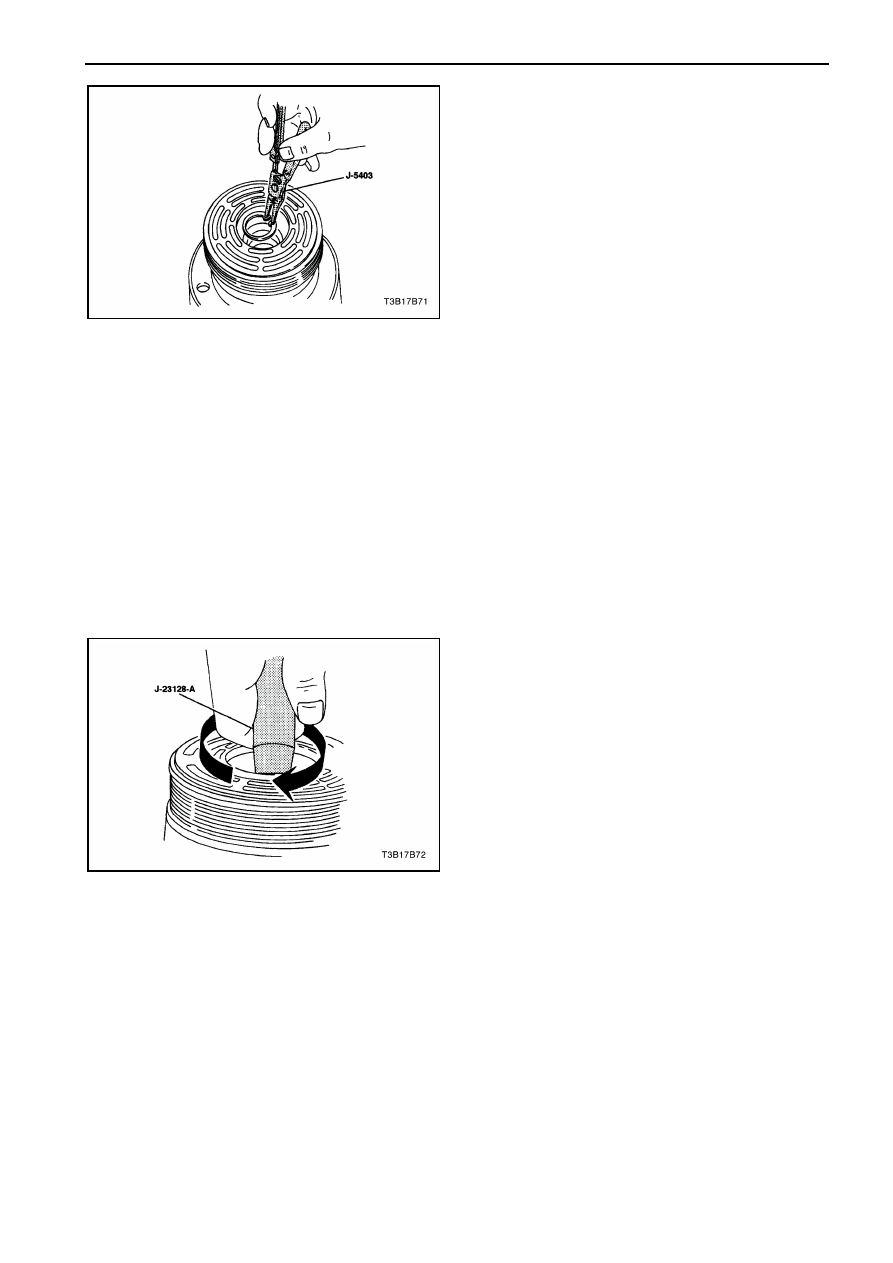

5.  Используйте  плоскогубцы  для  стопорного

кольца J–5403 для  снятия  уплотнительного
кольца вала.

Примечание  :  Попадание  любых  инородных
материалов  или  грязи  в  компрессор  может
вывести его из строя.
6.  Тщательно  очистите  внутреннюю  полость

компрессора,  в которой находится конец вала,
включая  сам  вал,  уплотнения  и  канавку
уплотнительного кольца.

7В – 46  МЕХАНИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

7.  Вставьте

до

упора

инструмент

для

снятия/установки

уплотнителя J–23128–A

хвостиком насечкой  в отверстие  уплотнения  и
повернуть

его

по

часовой

стрелке.

Вращательно-поступательным

движением

снимите  и  выбросите  уплотнения  из  картера
компрессора.  В    дальнейшем  это  уплотнение
использовать  нельзя.  Уплотнение  корпуса
производится  вручную.  Не  используйте  клещи
или ключи.

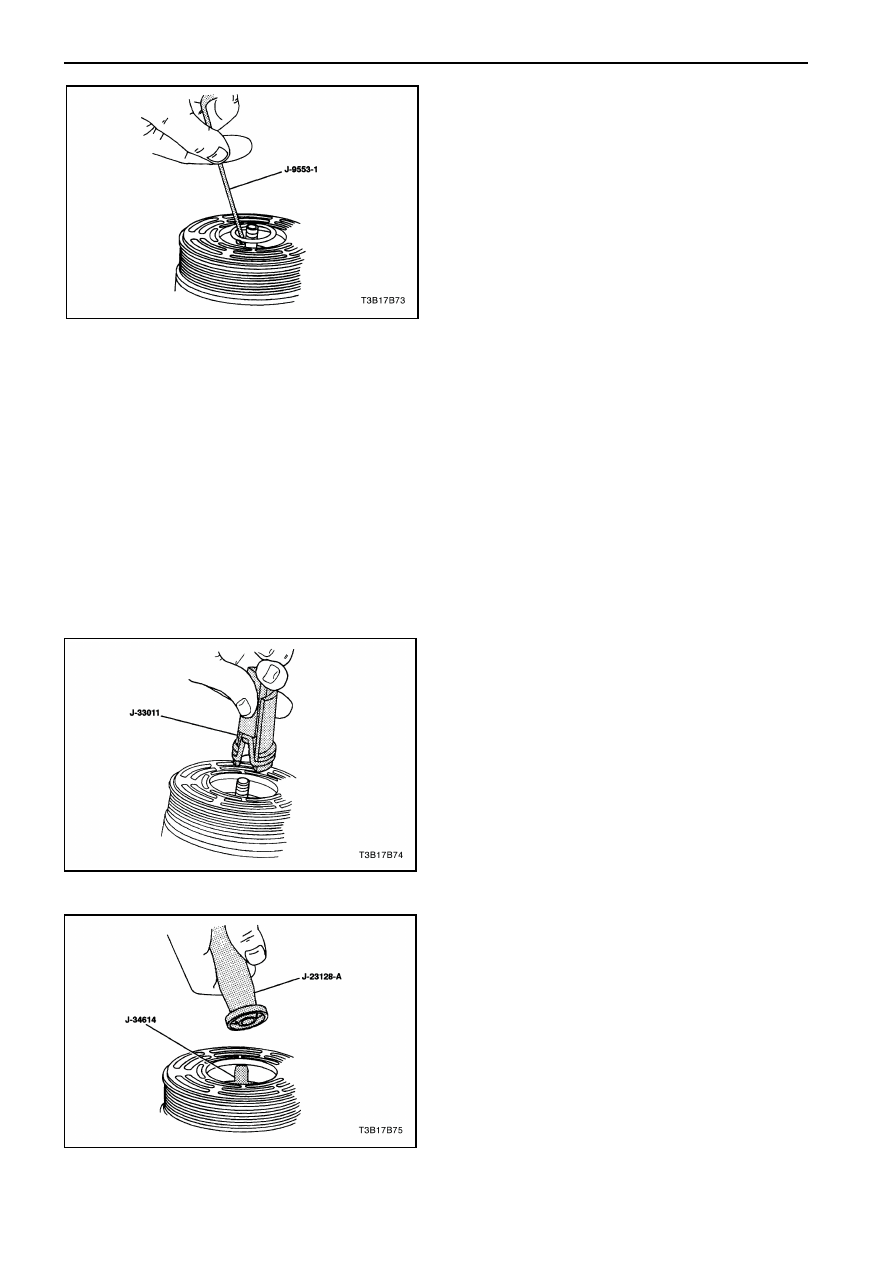

8.  Снимите  и  выбросите  уплотнительное  кольцо

с  кольцевой  канавки  компрессора,  используя
съемник уплотнительного кольца J–9553–1.

9.  Тщательно  очистите  канавку  уплотнительного

кольца в корпусе компрессора.

10.  Проверьте

чистоту

вала

и

полости

компрессора  и  отверстие  продуктов  износа
уплотнителей

перед

установкой

новых

деталей.

Процедура установки

Примечание: Запрещено повторно устанавливать
использованные

уплотнители.

Необходимо

использовать  только  новые  уплотнения  из
ремонтного  комплекта.  Следует  убедиться,  что
новое  уплотнительное  кольцо  не  имеет  порезов
или повреждений в поверхности, а также в чистоте
кольца  и  отсутствии  на  нем  волокон,  которые
могут повредить уплотнение или вызвать утечки.
1.  Окуните  уплотнительное  кольцо  в  холодное

масло    хладагента  и  наденьте  его  на
инструмент  для  установки  уплотнительного
кольца J–33011.

2.  Вставьте  в  корпус  компрессора  инструмент

для установки уплотнительного кольца        J–
33011  с  кольцом  и  продвиньте  его  до  упора.
Опустите подвижной элемент инструмента для
установки  уплотнительного  кольца  J–33011
для  того,  чтобы  установить  кольцо  в  нижнюю
канавку  корпуса. (Верхняя  канавка  в  корпусе
предназначена  для  установки  пружинного
кольца).  Вращайте  инструмент  для  установки
уплотнительного  кольца J–33011  для  посадки
кольца  в  канавку,  затем  выньте  инструмент
для установки уплотнительного кольца.

3.  Установите

манжетное

уплотнение

на

инструмент  для  снятия/установки  уплотнителя
J–23128–A.

Окуните

в

чистом

масле

хладагента.

4.  Установите

в

манжету

предохранитель

уплотнителя  вала J–34614.  Поместите  его  на
вал  и  вращательным  движением  установите
уплотнение в гнездо.



МЕХАНИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА    7В – 47

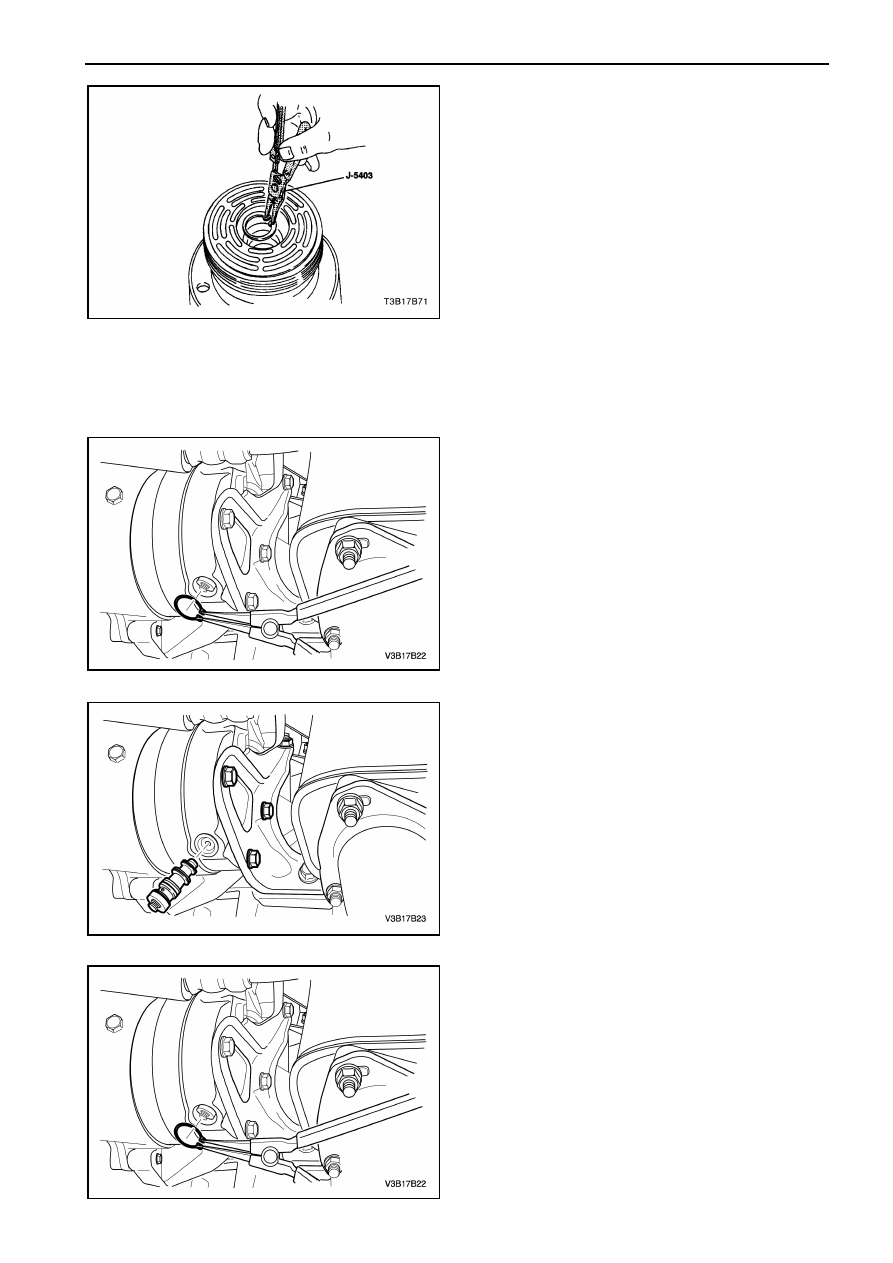

5.  Используйте  плоскогубцы  для  стопорного

кольца J–5403, для  установки  стопорного
кольцо в отверстие корпуса.

6.  Удалите излишнее масло, попавшее на вал и в

полость корпуса в процессе установки.

7.  Установите ведущий диск сцепления и ступицу

в сборе. Смотрите "Ведущий диск сцепления и
ступицы в сборе" в этом разделе.

8.  Установите компрессор на крепление.
9.  Отрегулируйте  натяжение  приводного  ремня

дополнительного оборудования.

10.  Соедините

отрицательную

клемму

аккумуляторной батареи.

11.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

12.  Выполните  проверку  системы  на  наличие

утечки.

Смотрите

"Проверка

системы

кондиционирования на наличие утечки" в этом
разделе.

КЛАПАН УПРАВЛЕНИЕ В СБОРЕ

Необходимый инструмент
J–5403 Плоскогубцы для стопорного кольца

Процедура снятия

1.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

2.  Снимите  регулировочный  клапан  стопорного

кольца, используя плоскогубцы для стопорного
кольца J–5403.

3.  Снимите регулировочный клапан в сборе.

Процедура установки

1.  Смажьте  уплотнительное  кольцо  с  маслом

полиалкалин гликоля.

2.  Вставьте  регулировочный  клапан  на  место,

надавливая пальцем.

3.  Используйте  плоскогубцы  для  стопорного

кольца J–5403, для  установки  стопорного
кольца  регулировочного  клапана.  Наивысшее
точка  кривой  стороны  должна  быть  напротив
корпуса

клапана.

Удостоверьтесь

что

стопорное  кольцо  расположен  надлежащим
образом в кольцевой канавке.

4.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.
