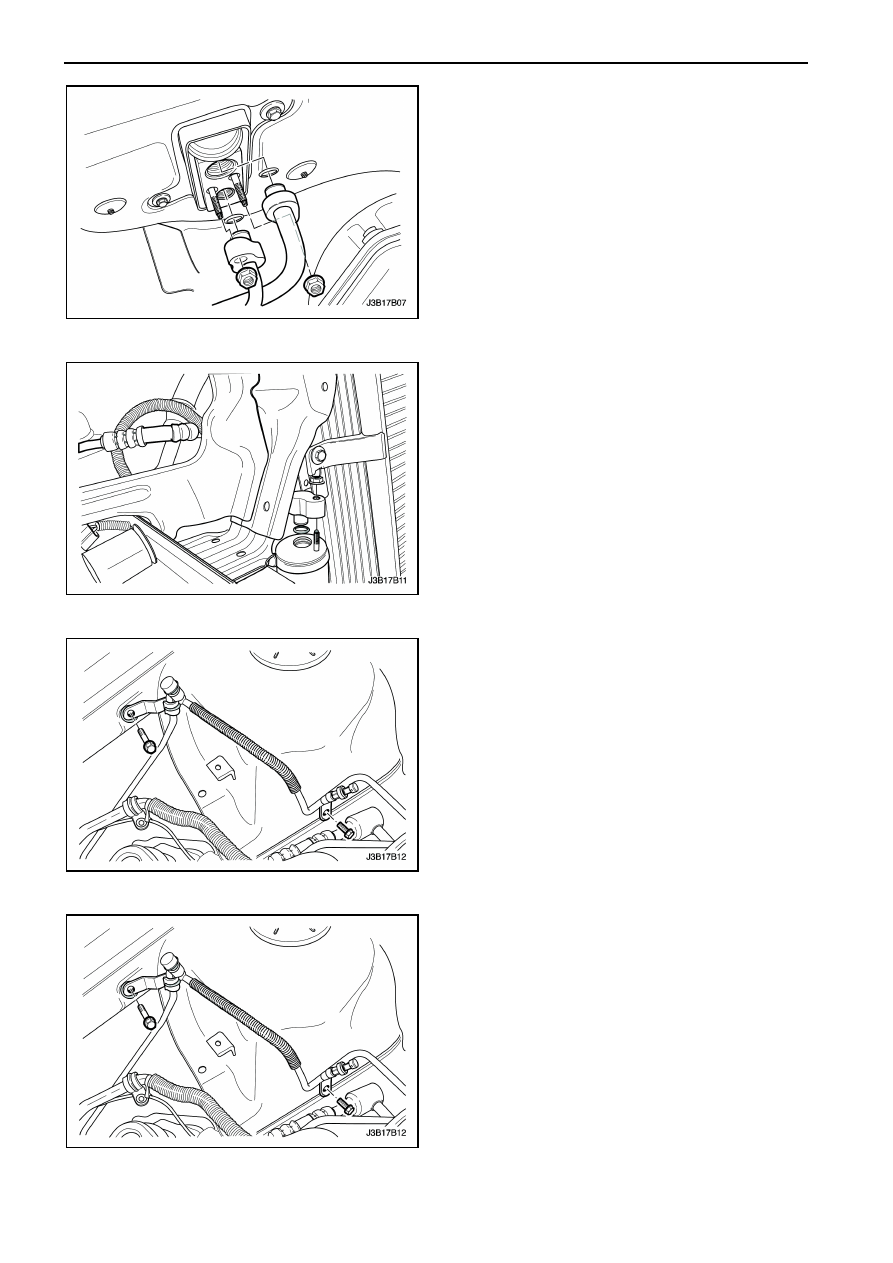

7В – 28  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

7.  Открутите болты корпуса воздушного фильтра

и  снимите  корпус  воздушного  фильтра  в
сборе.

8.  Отсоедините  электрический  разъем  датчика

давления.

9.  Открутите  гайку  крепления  блока  трубки

жидкости  к  расширительному  клапану  на
противопожарной перегородке.

10.  Снимите  корпус  переносной  лампы  с  левой

стороны.  Смотрите  Раздел  9В, "Система
освещения".

11.  Открутите  гайку  крепления  блока  трубки

жидкости к бачку хладагента.

12.  Открутите

болты

крепления,

которые

удерживают трубки жидкости в автомобиле.

13.  Снимите трубки жидкости с автомобиля.
14.  Откройте

крышку

бачка

хладагента

предотвращающую загрязнения.

Процедура установки

1.  Расположите трубки жидкости в автомобиле.
2.  Закрутите  болты  крепления  трубки  жидкости

на место.

Затяжка

Затяните  болты  крепления  трубки  жидкости
моментом 4 Нм.



МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 29

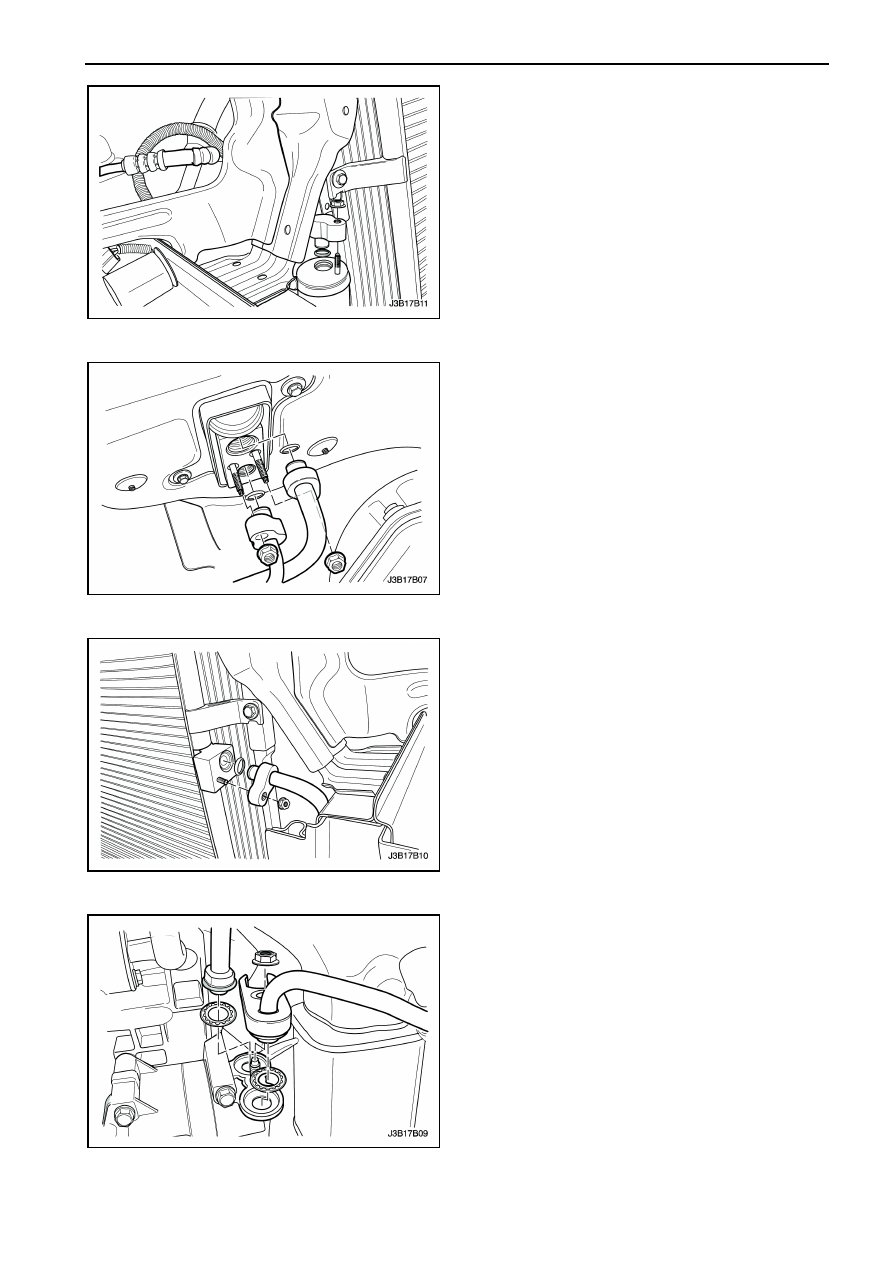

3.  Установите  новые  уплотнительные  кольца  на

трубке бачка хладагента.

4.  Закрутите  стяжные  гайку  крепления  блока

трубки жидкости к бачку хладагента.

Затяжка

Затяните  стяжные  гайку  крепления  блока
трубки жидкости к бачку хладагента моментом
4 Нм.

5.  Установите корпус переносной лампы с правой

стороны.  Смотрите  Раздел  9В  "Система
освещения".

6.  Закрутите блок трубки жидкости испарителя на

противопожарной перегородке.

Затяжка

Затяните  гайку  крепления  блока  трубки
жидкости

к

расширительному

клапану

моментом 14 Нм.

7.  Соедините  электрический  разъем  датчика

давления.

8.  Закрутите болты корпуса воздушного фильтра

и  установите  корпус  воздушного  фильтра  в
сборе.

9.  Расположите  шланг  разрядки  хладагента  в

автомобиле.

10.  Закрутите

гайку

на

блоке

соединения

конденсатора.

Затяжка

Затяните  гайку  крепления  блока  шланги
разрядки хладагента к конденсатору моментом
16 Нм.

11.  Установите корпус переносной лампы с правой

стороны.  Смотрите  раздел  9В  "Система
освещения".

12.  Закрутите  гайку  на  блоке  шланги  разрядки

подсоединенной к компрессору.

Затяжка

Затяните  гайку  на  блоке  шланги  разрядки
подсоединенной  к  компрессору  моментом
33 Нм.

13.  Соедините

отрицательную

клемму

аккумуляторной батареи.

14.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

7В – 30  МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА

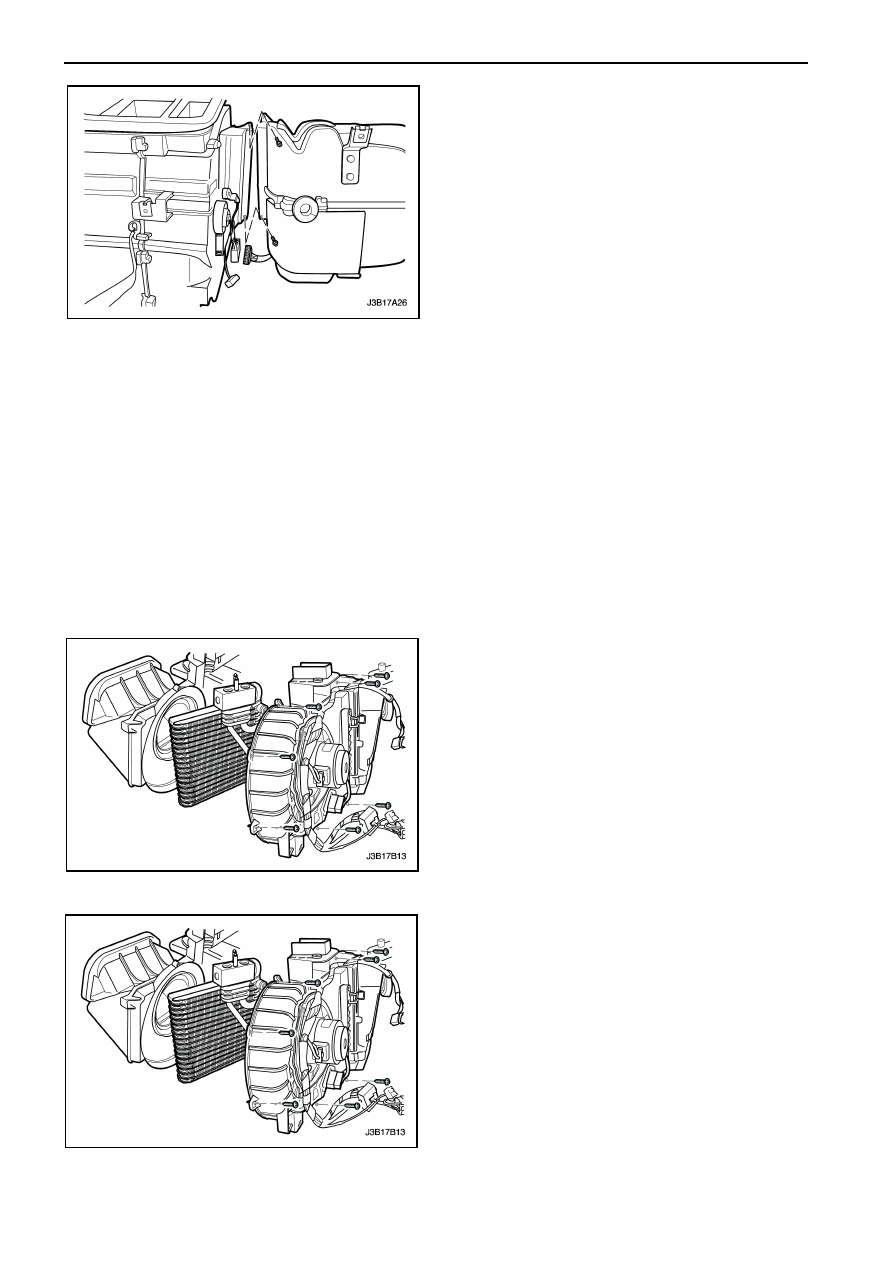

СЕРДЕЧНИК ИСПАРИТЕЛЯ

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Снимите

обогреватель / корпус

распределителя  воздуха  в  сборе.  Смотрите
Раздел

7А, "Система

обогрева

и

вентиляции".

4.  Снимите  жгут  проводов  и  отсоедините

электрический  разъем  с  обогревателя  /
корпуса распределителя воздуха в сборе.

5.  Открутите

винты,

соединяющий

корпус

сердечника обогревателя и корпус испарителя.

6.  Открутите

винты

крышки

сердечника

испарителя с корпуса сердечника испарителя.

7.  Снимите сердечник испарителя.

Процедура установки

1.  Установите сердечник испарителя в корпус.
2.  Закрутите  винты  на  крышки  сердечника

испарителя.

Затяжка

Затяните

винты

крышки

сердечника

испарителя моментом  1.2 Нм.



МЕХАНИЧЕСКОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ И КОНДИЦИОНИРОВАНИЕМ САЛОНА  7В – 31

3.  Закрутите

винты,

соединяющий

корпус

сердечника обогревателя и корпус испарителя.

Затяжка

Затяните винты моментом  1.2 Нм.

4.  Соедините  жгут  проводов  и  отсоедините

электрический  разъем  с  обогревателя  /
корпуса распределителя воздуха в сборе.

5.  Установите

обогреватель / корпус

распределителя  воздуха  в  сборе.  Смотрите
Раздел

7А, "Система

обогрева

и

вентиляции".

6.  Откачайте

и

перезарядите

систему

кондиционирования

воздуха.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

7.  Соедините

отрицательную

клемму

аккумуляторной батареи.

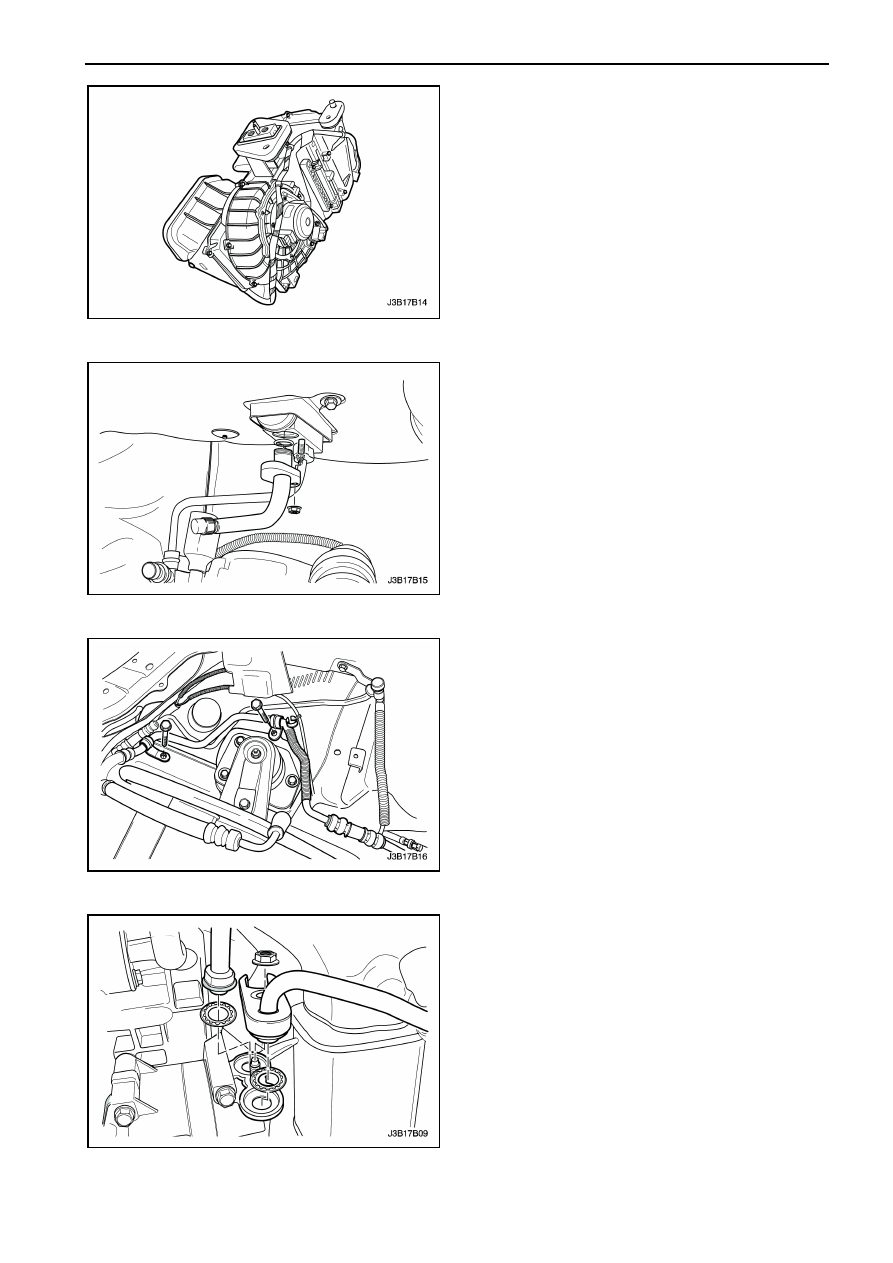

ВСАСЫВАЮЩИЙ ШЛАНГ К/В

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Восстановите

хладагент.

Смотрите

"Процедура

разрядки,

добавки

масла,

откачивания  и  зарядки  системы  К/В"  в  этом
разделе.

3.  Открутите болты корпуса воздушного фильтра

и  снимите  корпус  воздушного  фильтра  в
сборе.

4.  Отсоедините    электрический  разъем  датчика

давления.

5.  Открутите  на  противопожарной  перегородке

гайку крепление блока всасывающей шланги.

6.  Откройте  крышку  расширительного  клапана

предотвращающую загрязнение.

7.  Открутите  болты  крепления  всасывающего

шланга.

8.  Открутите

стяжную

гайку

с

блока

соединяющую  шланг  и  отсоедините  блок  в
сборе со шлангом кондиционирования воздуха
от компрессора.

9.

Снимите

всасывающий

шланг

кондиционирования воздуха.

10.

Откройте

крышку

компрессора

предотвращающее загрязнение.
