7А – 20  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

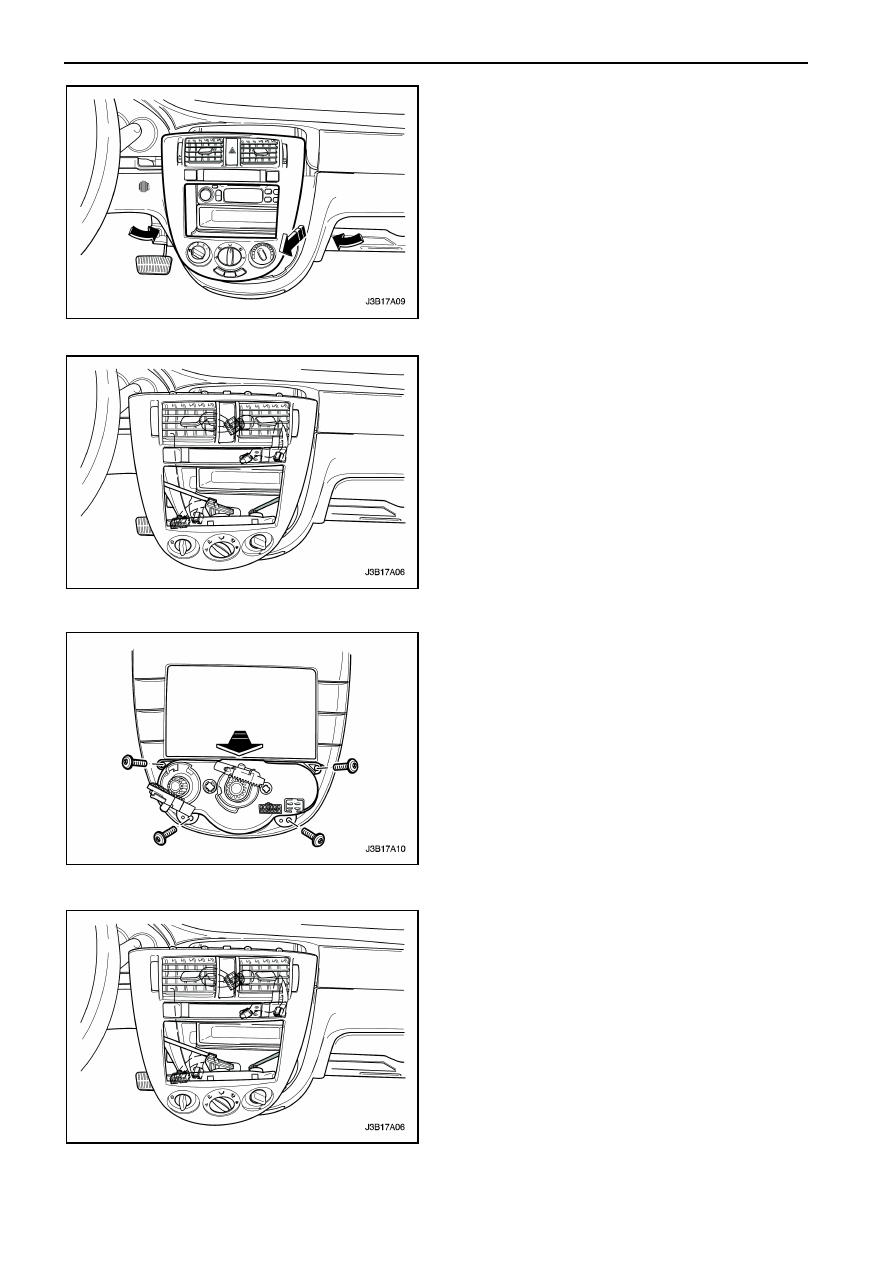

ПАНЕЛЬ УПРАВЛЕНИЯ В СБОРЕ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  центральный  молдинг.  Смотрите

раздел

9Е

"Панель

инструментов

/

информация для водителей".

3.  Отсоедините трос переключения режимами от

заслонки переключения режима.

4.  Отсоедините электрические разъемы.

5.  Отсоедините  трос  управления  температуры,

осторожно  потянув  трос,  от  корпуса  панели
управления.  Сделайте  метку  расположение
троса  и  корпуса  для  облегчение  дальнейшей
установки.

6.  Вытащите центральный молдинг.

7.  Открутите  четыре  контрольные  стяжные

винты.

8.  Снимите  панель  управления  в  сборе  с

центрального молдинга.

Процедура установки

1.  Установите  панель  управления  в  сборе  с

стяжными винтами к центральному молдингу.

Затяжка

Затяните

контрольные

стяжные

винты

моментом 2 Нм.

2.  Надавите  петельку  в  конце  троса  на  штырь  в

панели управления.

3.  Прикрепите  трос  вручную  в  первоначальное

положение в корпусе.

4.  Соедините

электрические

разъемы

в

контактные  гнезда  на  задней  стороне  панели
управления.



ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 21

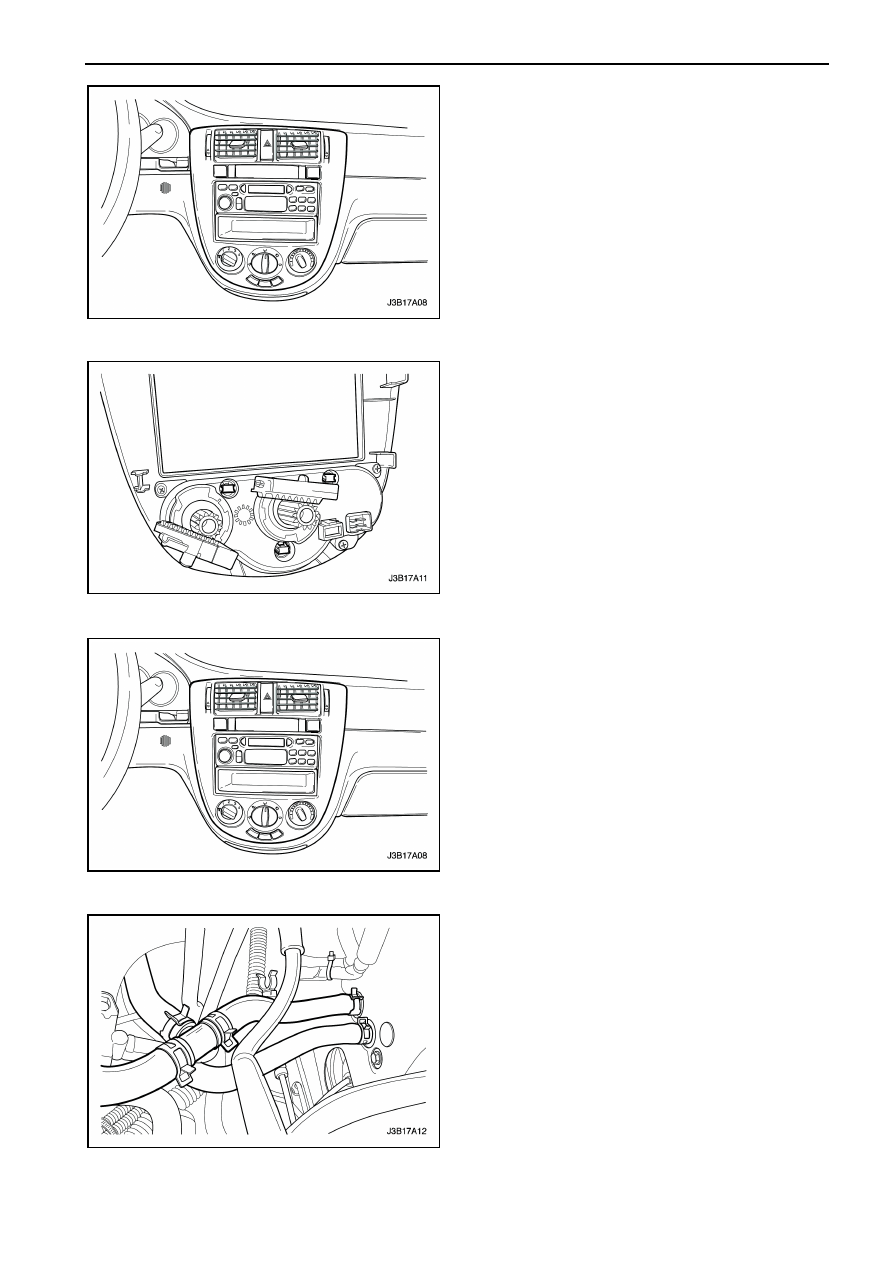

5.  Осторожно

расположите

во

внутрь

центрального

молдинга

на

панели

инструментов.

6.  Соедините

отрицательную

клемму

аккумуляторной батареи.

7.  Для  подтверждения  надлежащей  работы

управление,  переключайте  все  возможные
режимы  работы  управление  от  начала  до
конца.









ОСВЕЩЕНИЯ  КНОПКИ  ПАНЕЛЬ
УПРАВЛЕНИЯ В СБОРЕ





(Показано  система  с  лево  сторонним
управлением,

система

с

право

сторонним управлением идентичны)





Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  центральный  молдинг.  Смотрите

"Панель управления в сборе" в этом разделе.

3.  Поверните  лампу  в  патроне  на  лево  и

вытащите лампу.



Процедура установки



1.  Установите лампу в патрон и поверните лампу

на право.

2.  Установите  панель  управления  в  сборе.

Смотрите "Панель управления в сборе" в этом
разделе.

3.  Соедините

отрицательную

клемму

аккумуляторной батареи.

4.  Проверьте  включатель  света  на  надлежащую

работу.





ОБОГРЕВАТЕЛЬ / КОРПУС
РАСПРЕДЕЛИТЕЛЯ  ВОЗДУХА  В
СБОРЕ



Процедура снятия




1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  панель  инструментов  и  затяжки.

Смотрите раздел  9Е  "Панель инструментов /
информация для водителей".

3.  Слейте систему охлаждение. Смотрите раздел

1D "Система охлаждения двигателя".

4.  Сожмите

хомуты

крепления

шланги

обогревателя

на

противопожарной

перегородке и переместите крепежные хомуты
к двигателю.

5.  Снимите  две  шланги  обогревателя  с  трубки

сердечника на противопожарной перегородке.

7А – 22  ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА

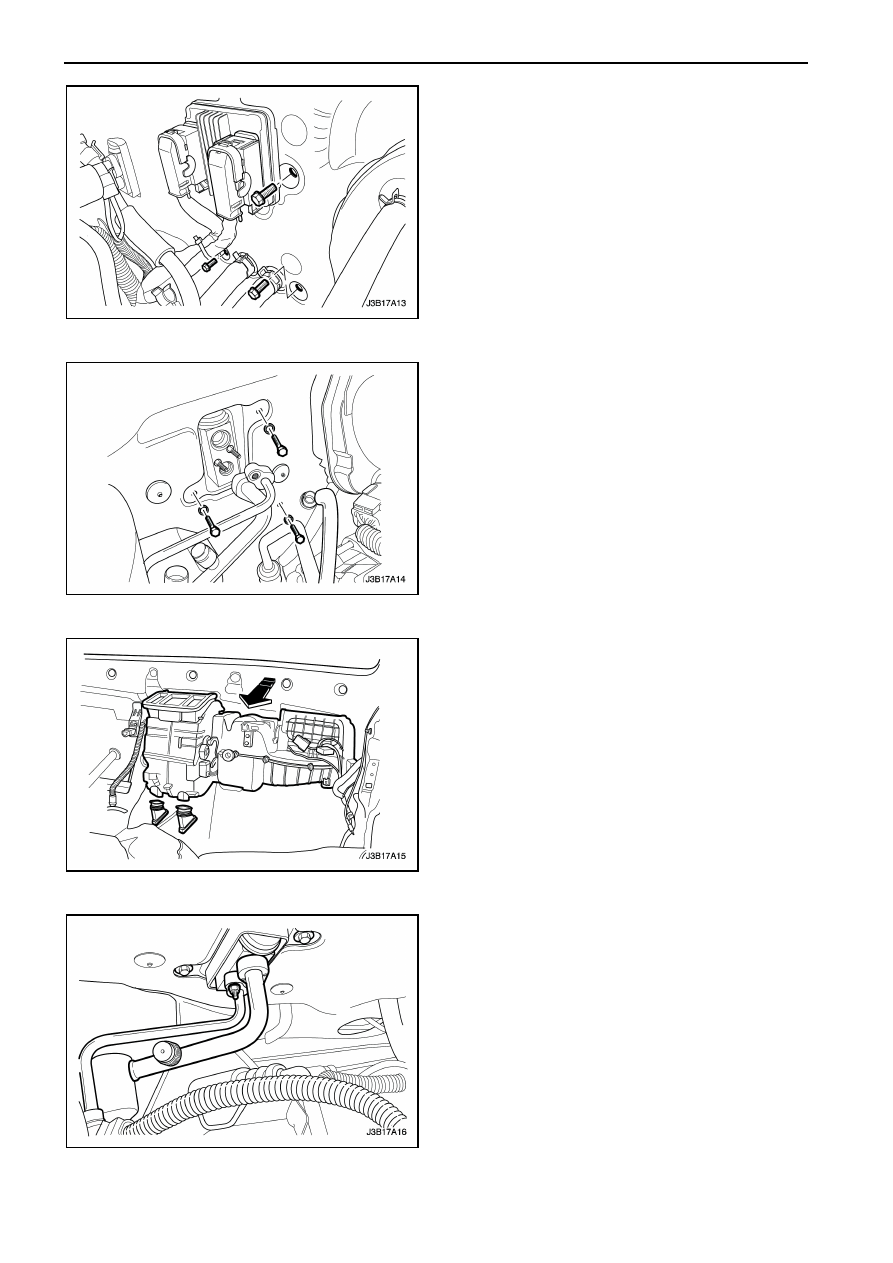

6.  Открутите  винты  крепление  обогревателя  /

корпуса  распределителя  воздуха  в  сборе  к
противопожарной

перегородке

с

боку

обогревателя трубки сердечника.













7.  Снимите трубки высокого и низкого давления с

расширительного

клапана

кондиционера

воздуха (К/В).









8.  Снимите сливной шланг испарителя.
9.  Воспользуйтесь

вспомогательными

средствами  для  поддерживания  обогревателя
/  корпуса  распределителя  воздуха  в  сборе  с
внутри автомобиля.

10.  Открутите  винты  крепление  обогревателя  /

корпуса  распределителя  воздуха  в  сборе  к
противопожарной  перегородке  со  стороны
испарителя.

11.  Отсоедините соединитель задней трубки.
Примечание: Осторожно обращайтесь с корпусом
во  избежание    повреждения  тяги  управления
заслонки.
12.  Снимите

обогреватель / корпус

распределителя

воздуха

в

сборе

с

автомобиля.




Процедура установки



1.  Расположите

обогреватель / корпус

распределителя

воздуха

в

сборе

в

автомобиле.

Примечание  :  Избегайте  повреждений  трубок
сердечника  обогревателя,  удостоверившись,  что
они

не

соприкасаются

противопожарной

перегородкой.
2.  Медленно перемещайте обогреватель / корпус

распределителя  воздуха  в  сборе,  расположив
на  против  противопожарной  перегородки  и
удерживайте    в  этом  положении  пока  не
установят  и  не  закрепят  винты  со  стороны
двигателя противопожарной перегородки.

3.  Установите трубки высокой давлений и низкой

давлений.

4.  Закрутите  винты  обогревателя / корпуса

распределителя  воздуха  в  сборе  со  стороны
испарителя

через

противопожарную

перегородку от отсека двигателя.



ОТОПЛЕНИЕ  И  ВЕНТИЛЯЦИЯ  САЛОНА    7А – 23

Затяжка

Затяните винты обогревателя / корпуса
распределителя  воздуха  в  сборе
моментом 4 Нм.

5.  Установите  винты  обогревателя  /

корпуса  распределителя  воздуха  в
сборе  со  стороны  трубок  сердечника
обогревателя  через  противопожарной
перегородки

со

стороны

отсека

двигателя.

Затяжка

Затяните винты обогревателя / корпуса
распределителя  воздуха  в  сборе
моментом 4 Нм.

6.  Установите два шланга обогревателя.
7.  Переместите

хомуты

крепления

шланги обогревателя на место.

8.  Соедините соединитель задней трубки.

9.  Установите  панель  инструментов  и

затянирте.

Смотрите

раздел

9Е

"Панель  инструментов / информация
для водителей".

10.  Наполните

систему

охлаждение.

Смотрите

раздел

1D "Система

охлаждения двигателя".

11.  Соедините

отрицательную

клемму

аккумуляторной батареи.

12.  Приведите  в  действие  управление  для

проверки

надлежащей

работы

обогревателя

и

вентиляционной

системы.

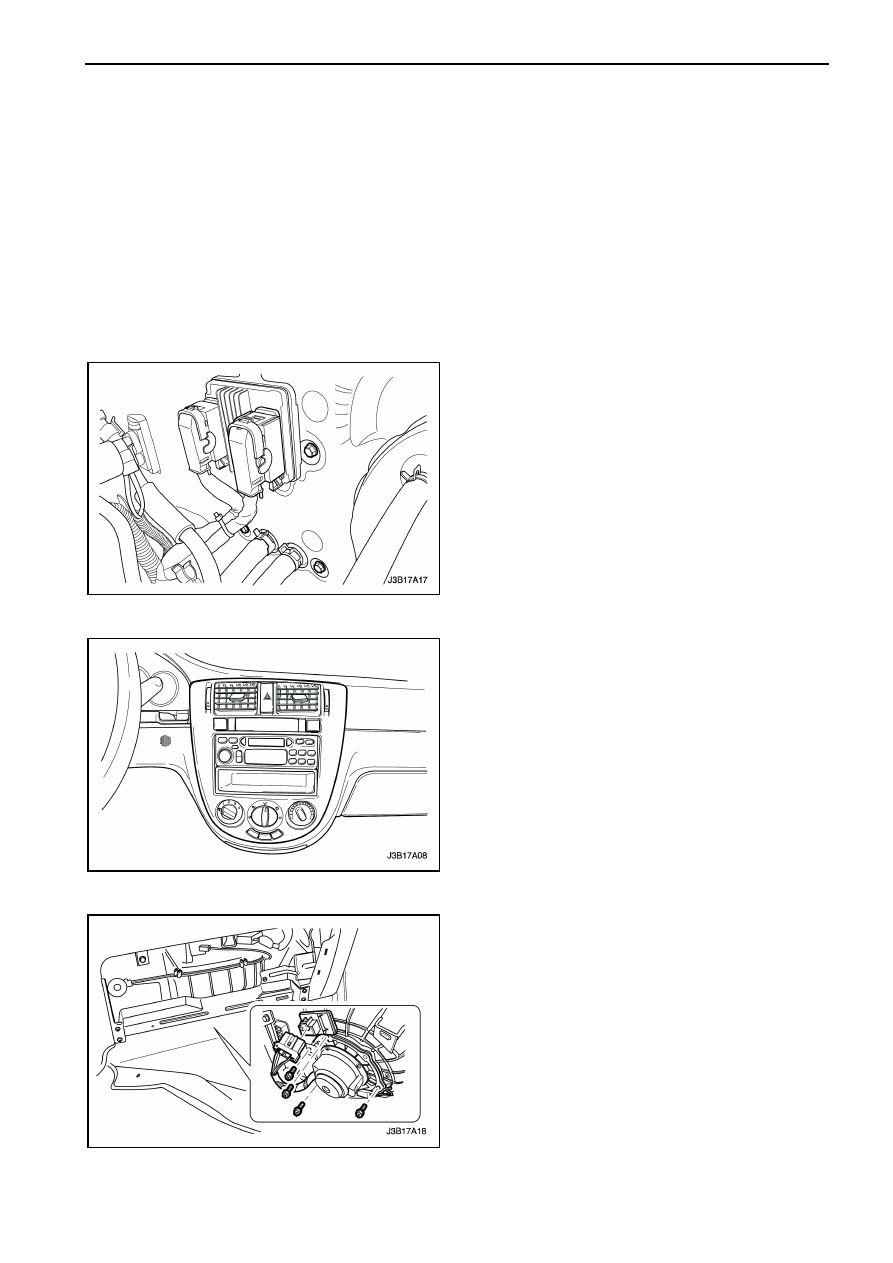

МОТОР ВЕНТИЛЯТОРА

Процедура снятие

1.  Отсоедините  отрицательную  клемму

аккумуляторной батареи.

2.  Снимите  перчаточный  ящик  с  панели

инструментов.  Смотрите  раздел  9Е
"Панель  инструментов / информация
для водителей".

3.  Уберите половой настил в сторону для

предотвращения пятна.

4.



Отсоедините  электрический  разъем
мотора вентилятора разъем резистора.

5.



Открутите  винты  крепление  мотора  к
обогревателю / корпуса
распределителя воздуха в сборе.
