6Е – 12  РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА

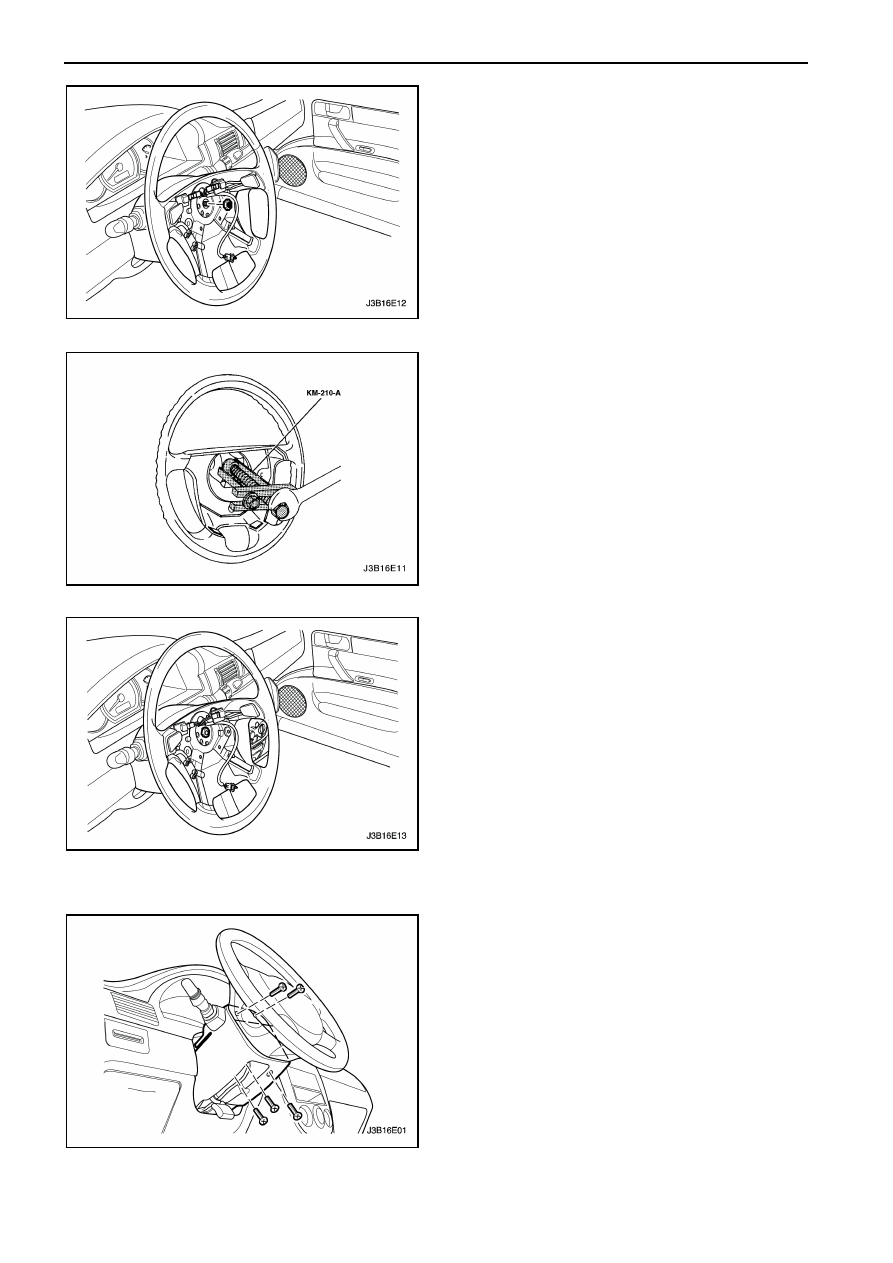

РУЛЕВАЯ КОЛОНКА С ДСБ

Необходимый инструмент
KM-210-А Съемник рулевого колеса

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите

блок

дополнительной

системы

безопасности  (ДСБ).  Смотрите    Раздел  8В,
"Дополнительная система безопасности".

3.  Открутите  гайку  рулевого  колеса  и  стяжной

зажим.

Внимание:  Для  правильной  установки  рулевого
колеса, сделайте отметку на валу рулевой колонки
и в рулевом колесе.
4.  Снимите  рулевое  колесо  с  помощью  съемник

рулевого колеса KM-210-А.

5.  Разожмите  контактные  кольца  с  рулевого

колеса, если это необходимо.

Процедура установки

1.  Зажмите контактные кольца с рулевого колеса,

если это необходимо.

Внимание:  Для  правильной  установки  рулевого
колеса, сделайте отметку на валу рулевой колонки
и в рулевом колесе.
2.  Выровняйте  подгоняя  метки  на  рулевом

колесе  и  на  рулевой  колонке.  Поверните
кулачок  отключения  сигнала  на  рулевом
колесе налево.

3.  Установите  стяжной  зажим  и  новую  гайку

рулевого колеса.

Затяжка

Затяните гайку рулевого колеса моментом 38
Нм.

4.  Загните  края  для  закрепления  стяжного

зажима.

5.  Установите  блок  ДСБ.  Смотрите    раздел  8В

"Дополнительная система безопасности".

6.  Соедините

отрицательную

клемму

аккумуляторной батареи.

ЦИЛИНДР ЗАМКА ЗАЖИГАНИЯ
И ВКЛЮЧАТЕЛЬ РУЛЕВОЙ
КОЛОНКИ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.

Снимите  верхнюю  и  нижнюю  крышку  панели
рулевой колонки, открутив винты.

3.

Отсоедините  электрический  разъем  катушки
выявления иммобилайзера.



РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА    6Е – 13

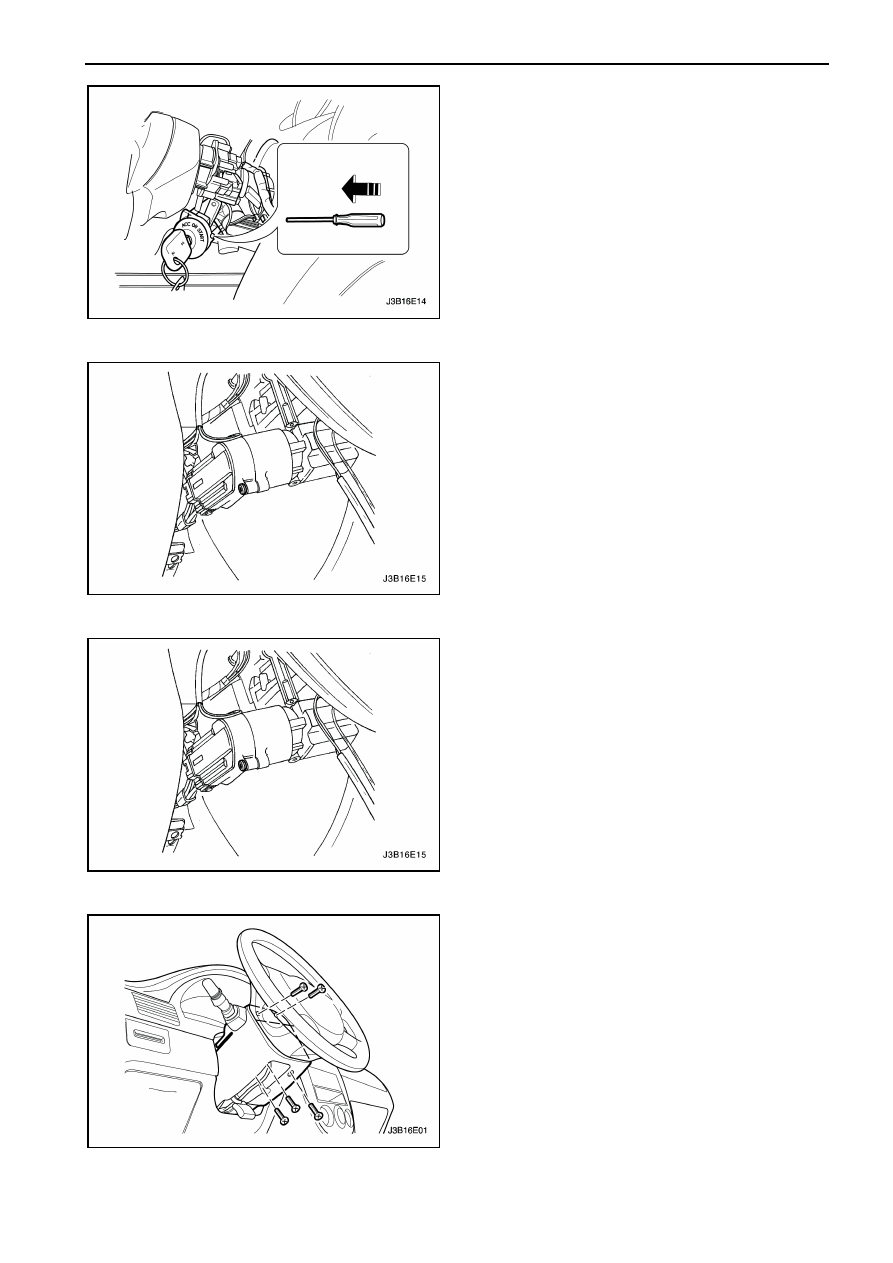

4.  Расположив  ключ  в  положение  АСС  в  замке

зажигания,  надавите  стопорную  пружину  вниз
и вытащите цилиндр замка.

5.  Открутите

стяжные

винты

включателя

зажигания.

6.  Отсоедините  провода  и  снимите  включатель

зажигания.

Процедура установки

1.  Установите

включатель

зажигания

со

стяжными винтами включателя зажигания.

Затяжка

Затяните

стяжные

винты

включателя

зажигания моментом 2.5 Нм.

2.  Соедините провода к включателю зажигания.

3.  Установите цилиндр замка.
4.  Соедините  электрический  разъем  катушки

выявления иммобилайзера.

5.  Установите верхнюю и нижнюю крышку панели

рулевой колонки, закрутив винты.

Затяжка

Затяните  винты  верхней  и  нижней  крышки
панели рулевой колонки моментом 2.5 Нм.

6.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

6Е – 14  РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА

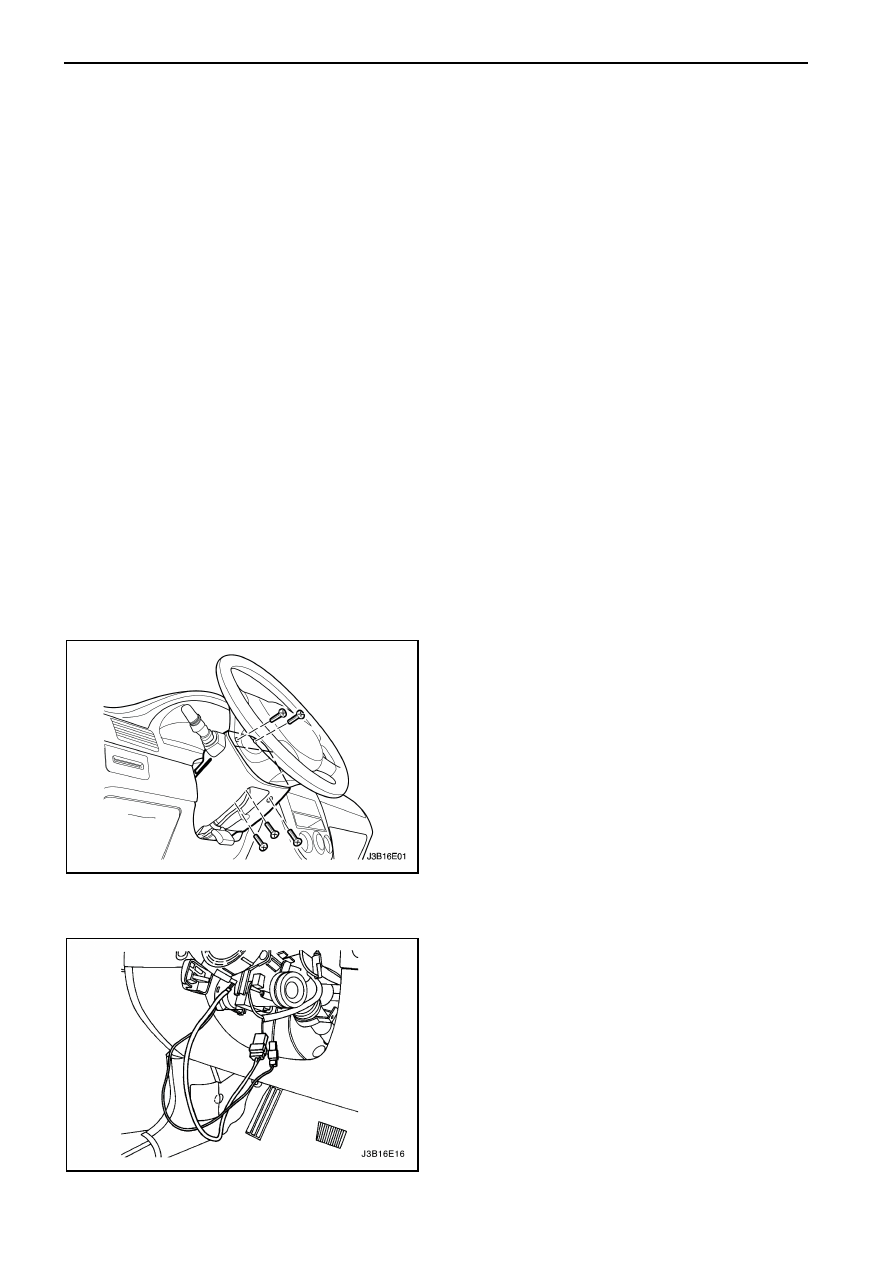

РУЛЕВАЯ КОЛОНКА

(Показана  система  с  левосторонним
управлением,

система

с

правосторонним

управлением

идентична)

Внимание:  Снимайте  рулевую  колонку,  только
если имеют место нижеследующие условия:

•

  Нуждается в замене рулевой колонки.

•

  Нуждается  в  замене  корпуса  замка  зажигание

и корпуса рулевого управления.

•

  Другая  операция  требует  снятия  рулевой

колонки.

Примечание:

Рулевая

колонка

становится

чрезвычайно  чувствительным  на  повреждения
после снятия с автомобиля. При падении рулевой
колонки  в  сборе  концом  вниз  или  при  ударе
молотка  на  конец  рулевого  вала,  вал  может
получить  повреждение  или  могут  ослабиться
пластиковые

ставки

которые

обеспечивают

жесткость  рулевого  колеса.  Ослабление  рулевой
колонки  может  привести  к  изгибу  или  к
повреждению.

Любые

выше

указанные

повреждения  могут  ослабить  гибкую  конструкцию
колонки.  Поэтому  необходимо  снять  рулевое
колесо  и  использовать  только  специальные
съемники рулевого колеса.

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите  верхние  и  нижние  облицовки

панели.  Смотрите  раздел  9Е, "Панель
инструментов/информация для водителя".

3.  Снимите  верхнюю  и  нижнюю  крышку  панели

рулевой колонки, открутив винты.

4.  Снимите

рычаги

включателя.

Смотрите

"Включатель

и

рычаг

поворотного

сигнала/фары"

и

"Включатель

стеклоочистителя и рычаг" в этом разделе.

5.  Снимите  блок  иммобилайзера.  Смотрите

раздел  9Т  "Дистанционный  пульт  открытия
дверей и система сигнализации"

6.  Отсоедините  электрический  разъем  подушки

безопасности.



РУЛЕВОЕ  КОЛЕСО  И  РУЛЕВАЯ  КОЛОНКА    6Е – 15

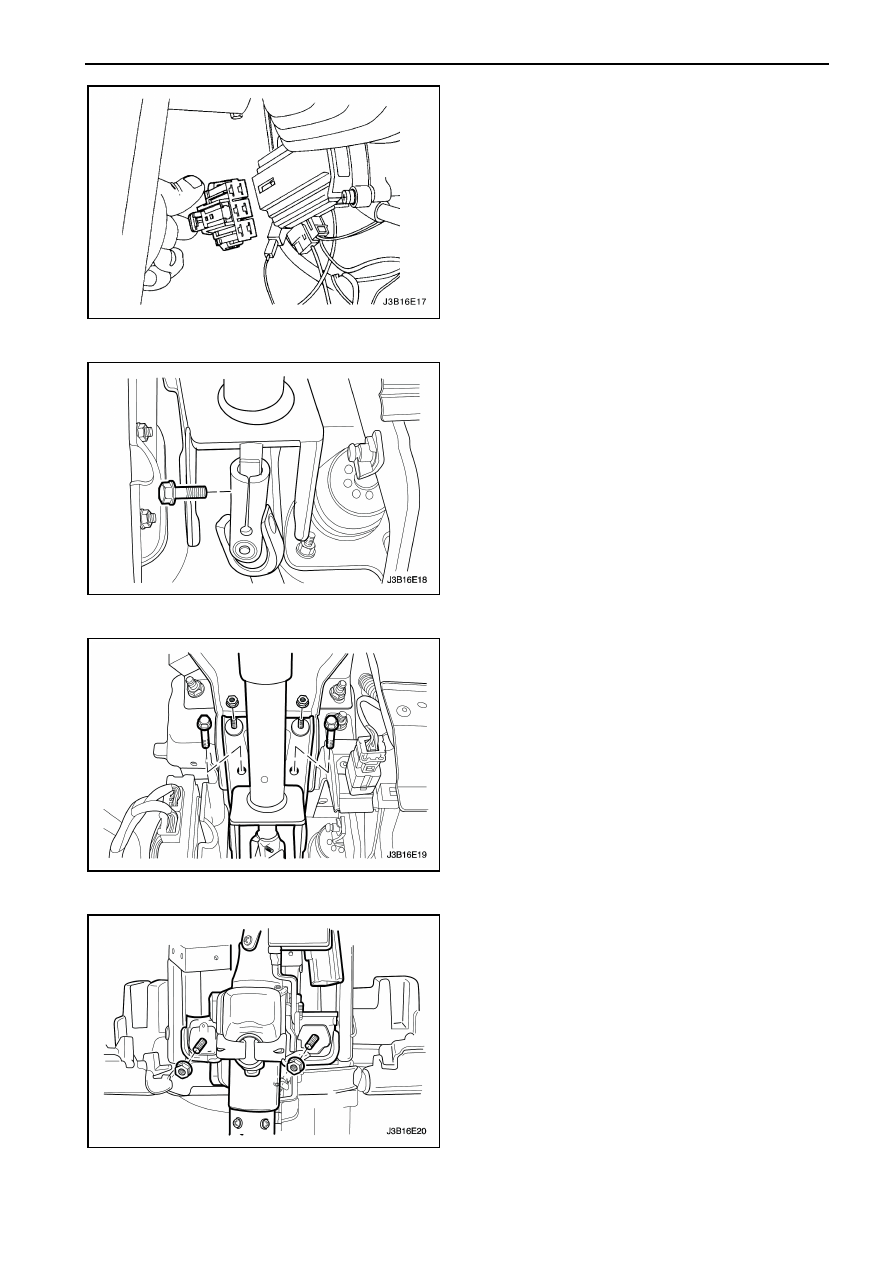

7.  Отсоедините  электрический  разъем  замка

зажигания.

8.  Расположите прямо рулевое колесо.
9.  Открутите  стяжные  болты  с  универсального

шарнира промежуточного вала.

10.  Отсоедините электрический разъем изменения

усилия  на  рулевое  колесо  с  изменением
скорости.

11.  Открутите  верхние  удерживающие  болты  и

гайки  кронштейн  крепления  корпуса  рулевой
колонки в сборе.

12.  Открутите

нижние

удерживающие

гайки

кронштейн крепления корпуса рулевой колонки
в сборе.

13.  Снимите  рулевую  колонку  с  фланца  вала

рулевого управления и осторожно положите на
опоры.
