9Р –  22  ДВЕРИ

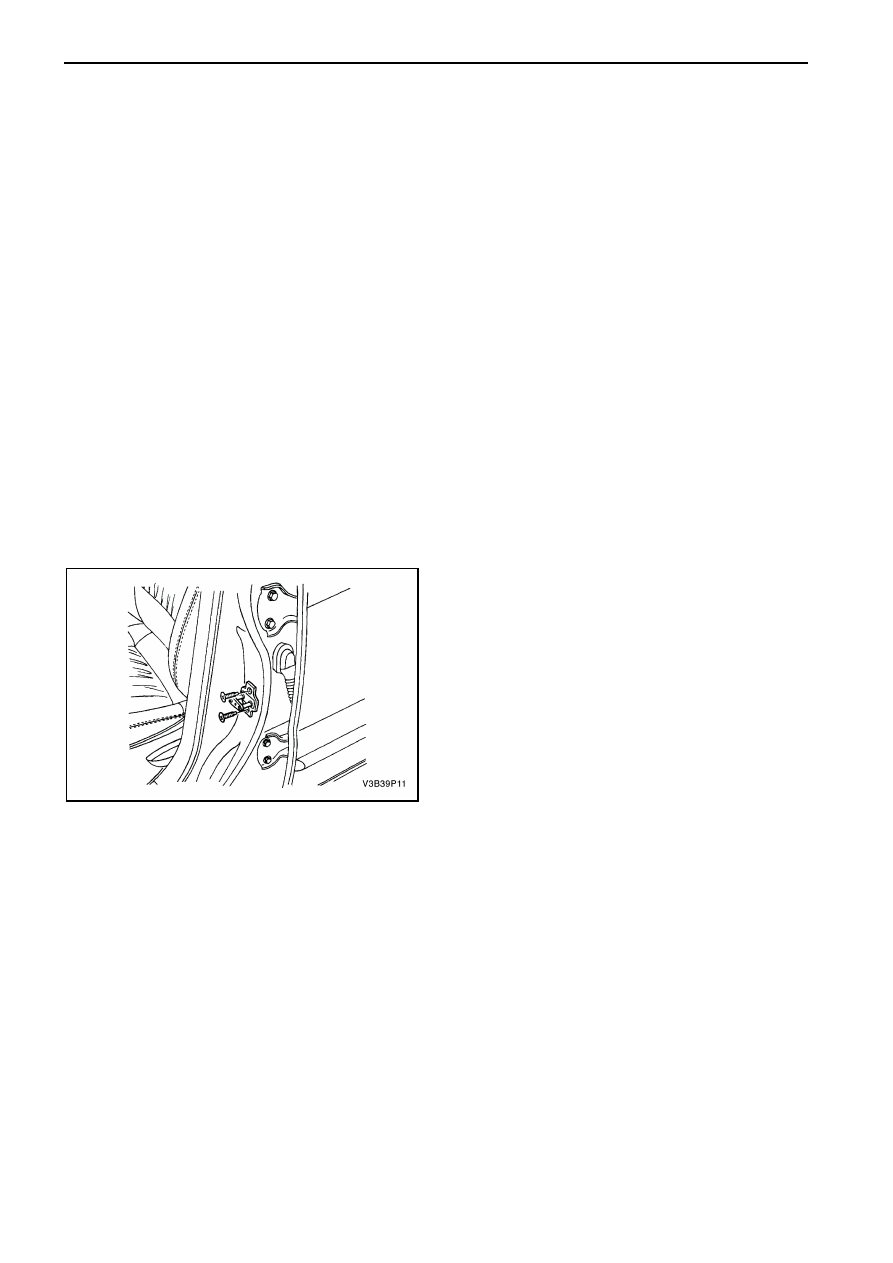

РЕГУЛИРОВКА ЗАЩЕЛКИ ЗАМКА
ДВЕРИ

(Показана  передняя  дверь,  левая  дверь
идентична)
Защелка замка двери состоит из защелки с двумя
винтами,  которые  входят  внутрь  плавающей
пластины (floating cage plate), расположенной  в
соответствующем корпусе стойки. Эта плавающая
пластина позволяет защелке легко регулироваться
внутрь и наружу или вверх и вниз.
Дверь  крепится  в  закрытом  положении,  когда
вилка замка двери зацепляет защелку.
Примечание:  Защелка  замка  двери  является
важной  крепящей  деталью,  которая  может
повлиять на работу важных деталей и систем. Она
может  привести  к  большим  затратам  на  ремонт.
Если  замена  защелки  становится  необходимым,
защелка  замка  двери  должна  быть  заменена  на
идентичную

деталь

с

одинаковым

или

эквивалентным

каталожным

номером.

Не

заменяйте  на  детали  более  низкого  качества  или
одинакового

дизайна.

Для

обеспечения

надлежащего  крепления  деталей,  необходимо
использовать соответствующий момент затяжки.




Регулировка  вверх / вниз  или  внутрь  /
наружу

Регулировка защелки в направлениях вверх / вниз
или  внутрь / наружу  могут  быть  необходимы  по
нижеследующим причинам:

•

  Повреждение кузова автомобиля в результате

столкновения.

•

  Установка новых уплотнителей двери.

•

  Жалобы потребителей на шум.

•

  Трудность при открытии или закрытии двери.

Для  регулировки  защелки  двери  в  направлениях
вверх / вниз  или  внутрь / наружу,  выполните
нижеследующую процедуру:
1.  Дверь  должна  быть  выровнена  надлежащим

образом.

2.  Ослабьте винты крепления защелки.
3.  Плавающая  пластина  может  быть  слегка

перемещена  при  помощи  кончиков  винтов.
Переместите

плавающую

пластину

в

требуемом направлении.

4.  Если  регулировка  требует  перемещения

плавающей пластины на расстояние, большее
чем она может переместиться, то при помощи
дрели

со

сверлом

соответствующего

диаметра.

Примечание:  Будьте  осторожны,  чтобы  не
повредить плавающую пластину.
5.  Затяните  винты  крепления  защелки  замка

двери в соответствующем положении.

Затяжка

Затяните  винты  крепления  защелки  замка
двери моментом 24 Нм.





  ДВЕРИ    9Р – 23

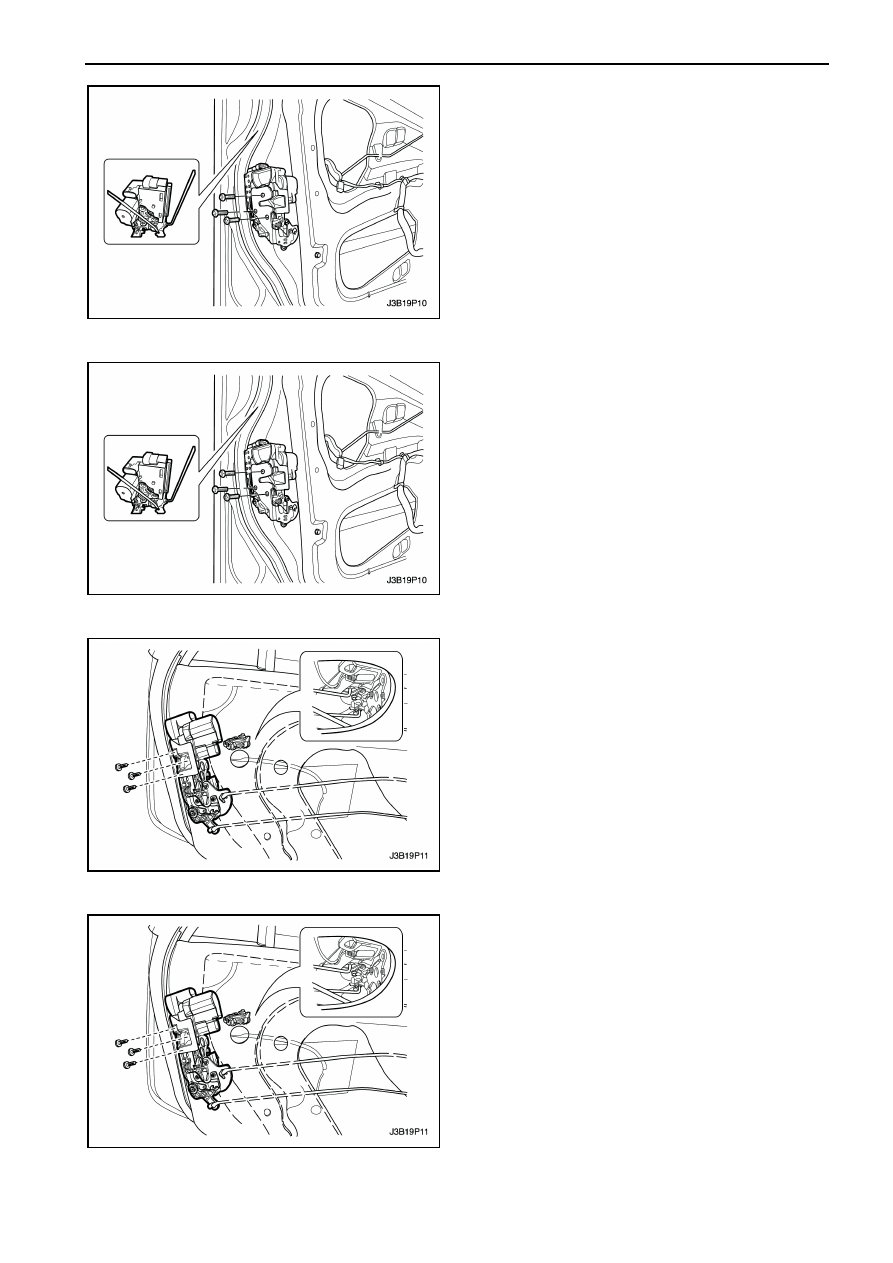

ЗАМОК ПЕРЕДНЕЙ ДВЕРИ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  уплотнитель  обшивки  двери.

Смотрите  “Уплотнитель  обшивки  двери”  в
разделе.

3.  Открутите  винты  крепления  и  снимите

замок передней двери.

4.  Отсоедините тяги замка.
5.  Отсоедините электрический разъем.


Процедура установки

1.  Подсоедините электрический разъем.
2.  Подсоедините тяги замка.
Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
3.  Установите замок передней двери и закрутите

винты крепления.

Затяжка

Затяните  винты  крепления  замка  передней
двери моментом 8 Нм.

4.  Установите  уплотнитель  обшивки  двери.

Смотрите “Уплотнитель обшивки двери” в этом
разделе.

5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.




ЗАМОК ПРЕДОХРАНЕНИЯ
ОТКРЫТИЯ ЗАДНЕЙ ДВЕРИ
ДЕТЬМИ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  уплотнитель  дверной  обшивки.

Смотрите “Уплотнитель обшивки двери” в этом
разделе.

3.  Открутите винты замка передней двери.
4.  Снимите замок передней двери.
5.  Отсоедините электрический разъем.


Процедура установки

1.  Подсоедините электрический разъем.
Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
2.  Установите замок передней двери и закрутите

винты крепления.

Затяжка

Затяните  винты  крепления  замка  передней
двери моментом 8 Нм.

3.  Установите тяги замка.
4.  Установите  уплотнитель  обшивки  двери.

Смотрите “Уплотнитель обшивки двери” в этом
разделе.

5.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.

9Р –  24  ДВЕРИ

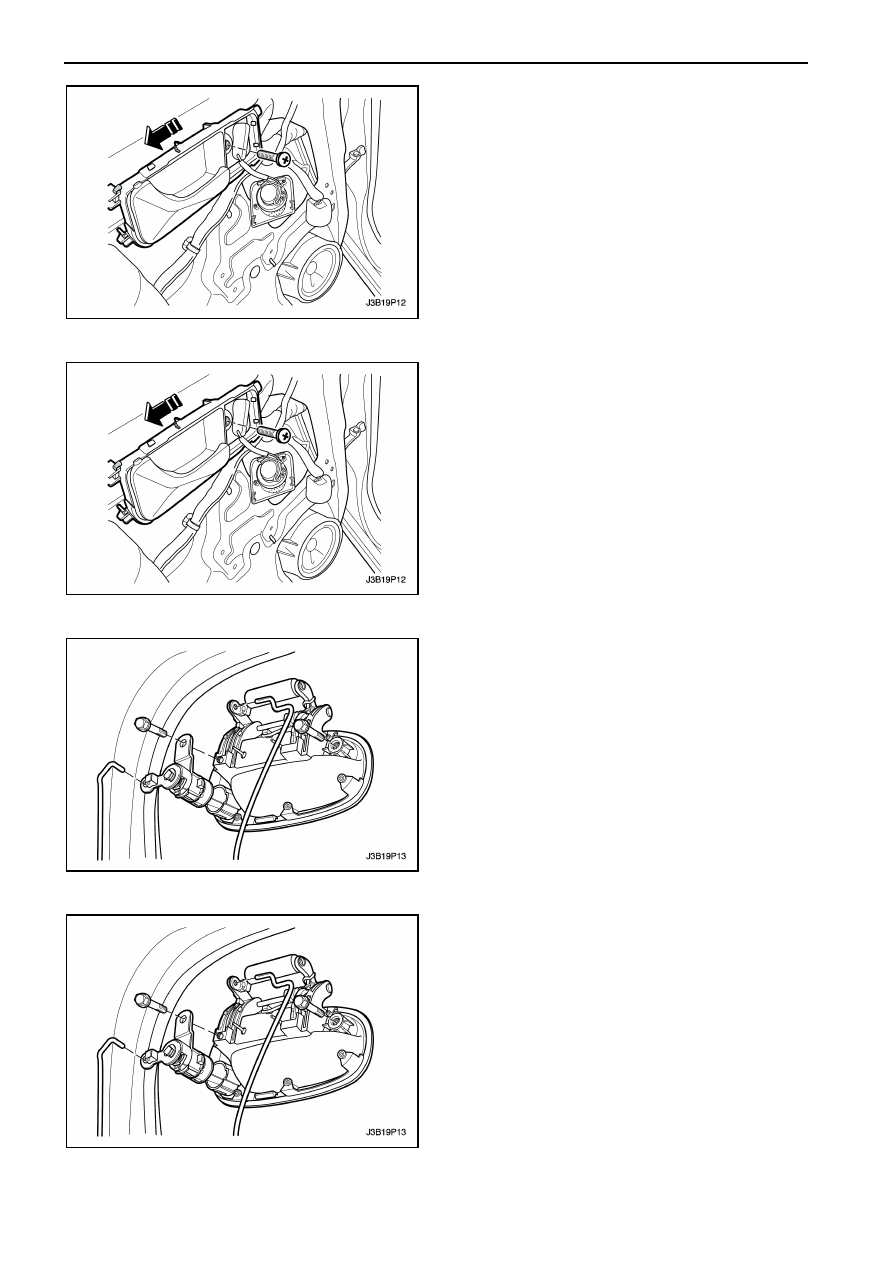

ВНУТРЕННЯЯ ДВЕРНАЯ РУЧКА

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Снимите обшивку двери. Смотрите Раздел 9G,

Интерьер.

2.  Открутите  винты  и  снимите  высокочастотные

громкоговорители (если имеются).

3.  Переместите дверную ручку вперед и снимите

с двери.

4.  Отсоедините внутреннюю ручку и тяги замка.





Процедура установки

1.  Подсоедините  внутреннюю  дверную  ручку  и

тяги замка.

2.  Введите  внутреннюю  ручку  двери  внутрь

отверстия в двери.

3.  Переместите ручку двери назад.
4.  Закрутите  винты  крепления  внутренней  ручки

двери.

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
5.  Установите  обшивку  двери.  Смотрите  Раздел

9G, Интерьер.




ВНЕШНЯЯ РУЧКА ДВЕРИ

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Снимите  обшивку  двери.  Смотрите  "Обшивка

двери" в этом разделе.

2.  Отсоедините  внешнюю  ручку  двери  и  тяги

замка.

3.  Открутите болты и снимите ручку двери.








Процедура установки

1.  Подсоедините  внешнюю  ручку  двери  и  тяги

замка.

Примечание:

Разные

металлы

при

непосредственном контакте могут быстро ржаветь.
Убедитесь

в

надлежащем

креплении

для

предотвращения преждевременной коррозии.
2.  Установите  ручку  двери  и  закрутите  болты

крепления.

Затяжка

Затяните  болты  крепления  внешней  ручки
двери моментом 4.5 Нм.

3.  Установите

обшивку

двери.

Смотрите

"Обшивка двери" в этом разделе.



  ДВЕРИ    9Р – 25

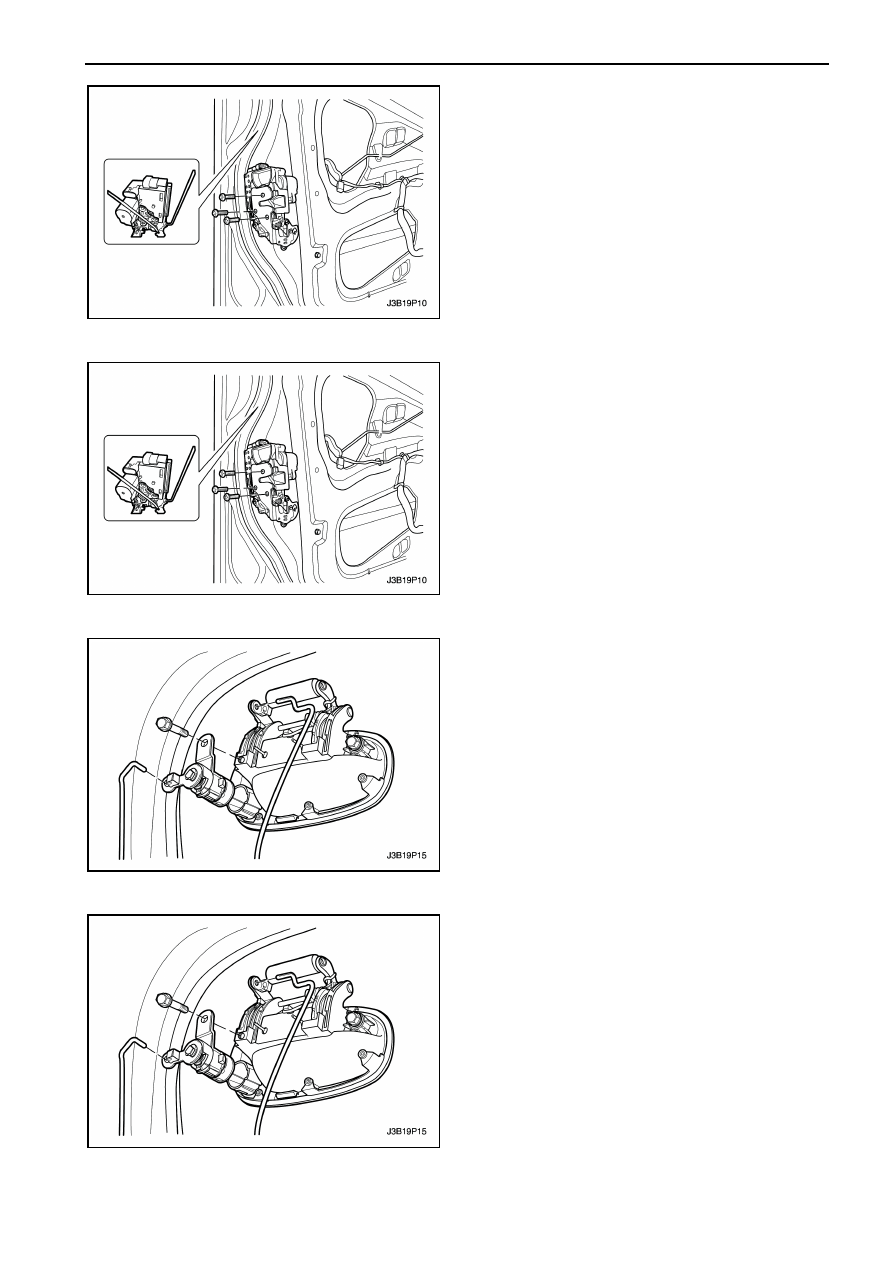

ВНУТРЕННЯЯ ТЯГА ЗАМКА

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Снимите  обшивку  двери.  Смотрите  “Обшивка

двери” в этом разделе.

2.  Снимите  внутреннюю  ручку  двери.  Смотрите

“Внутренняя ручка двери” в этом разделе.

3.  Отсоедините внутренние тяги с замка.








Процедура установки

1.  Подсоедините внутренние тяги замка.
2.  Установите

внутреннюю

ручку

двери.

Смотрите  “Внутренняя  ручка  двери”  в  этом
разделе.

3.  Установите

обшивку

двери.

Смотрите

“Обшивка двери” в этом разделе.











ЦИЛИНДР ЗАМКА ДВЕРИ

(Показана  передняя  дверь,  левая  дверь
идентична)

Процедура снятия

1.  Снимите  обшивку  двери.  Смотрите  “Обшивка

двери” в этом разделе.

2.  Отсоедините тягу внешней ручки двери.
3.  Открутите  болт  и  снимите  цилиндр  замка

двери.








Процедура установки

1.  Установите  цилиндр  замка  двери  и  закрутите

болт крепления.

Затяжка

Затяните  болт  крепления  цилиндра  замка
двери моментом 4.5 Нм.

2.  Подсоедините тягу внешней ручки двери.
3.  Установите

обшивку

двери.

Смотрите

“Обшивка двери” в этом разделе.
