9Р –  2  ДВЕРИ

ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА



СПЕЦИФИКАЦИЯ МОМЕНТОВ ЗАТЯЖЕК



Наименование

Нм

Болты крепления петли двери к кузову 36
Болты крепления петли двери к двери 20
Болт крепления ограничителя открытия двери к кузову 25
Болт крепления ограничителя открытия двери к двери 9
Винты крепления защелки замка двери 30
Винты крепления кронштейна тяги двери 3
Винты крепления замка передней двери 8
Винты крепления внутренней ручки двери 3
Винт крепления внешнего молдинга

1.3

Болты крепления внешней ручки двери 4.5
Болты крепления направляющей задней двери 8
Винты крепления направляющей задней двери 4
Винты крепления замка задней двери 8
Гайки крепления регулятора стекла 8





  ДВЕРИ    9Р – 3

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

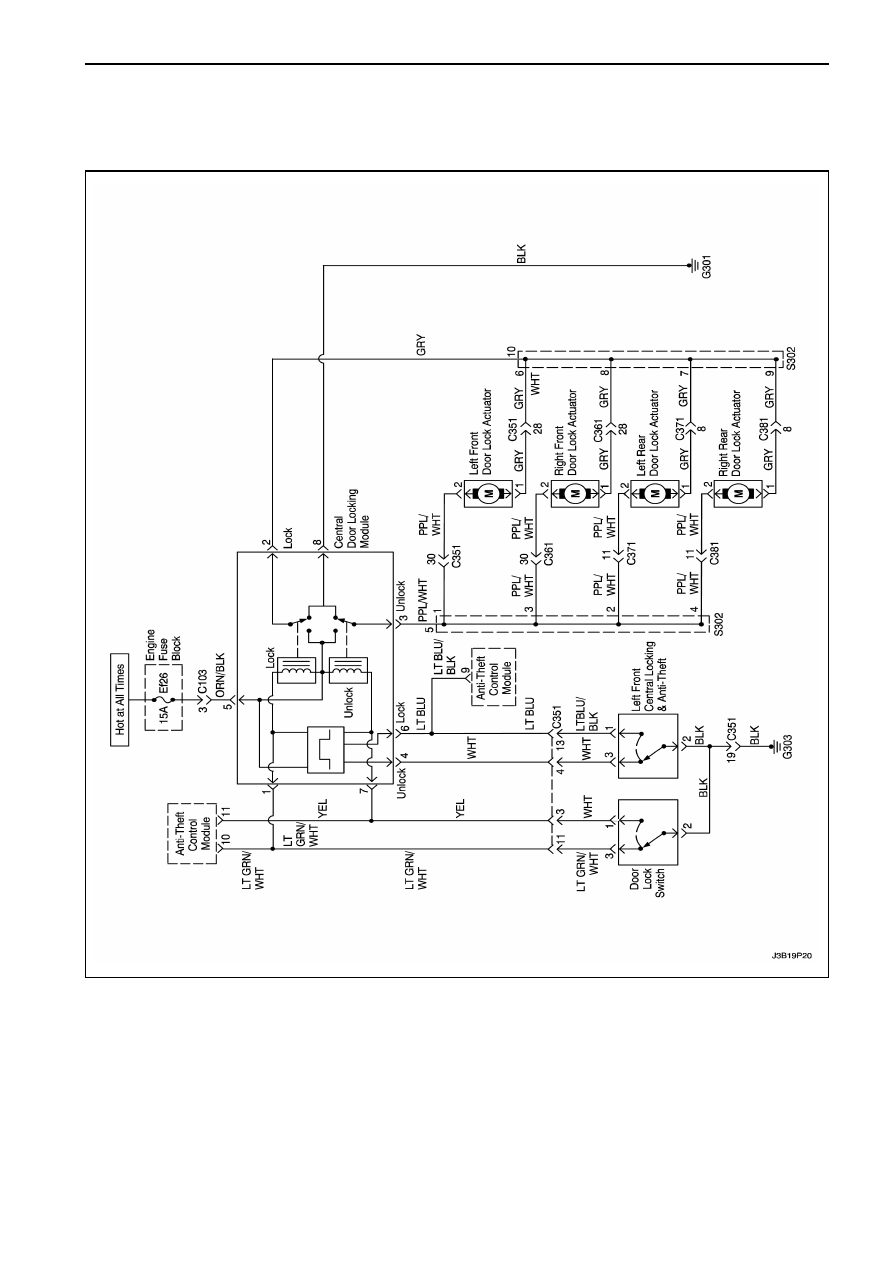

ЦЕПЬ ЦЕНТРАЛЬНОГО ЗАМКА ДВЕРЕЙ

9Р –  4  ДВЕРИ

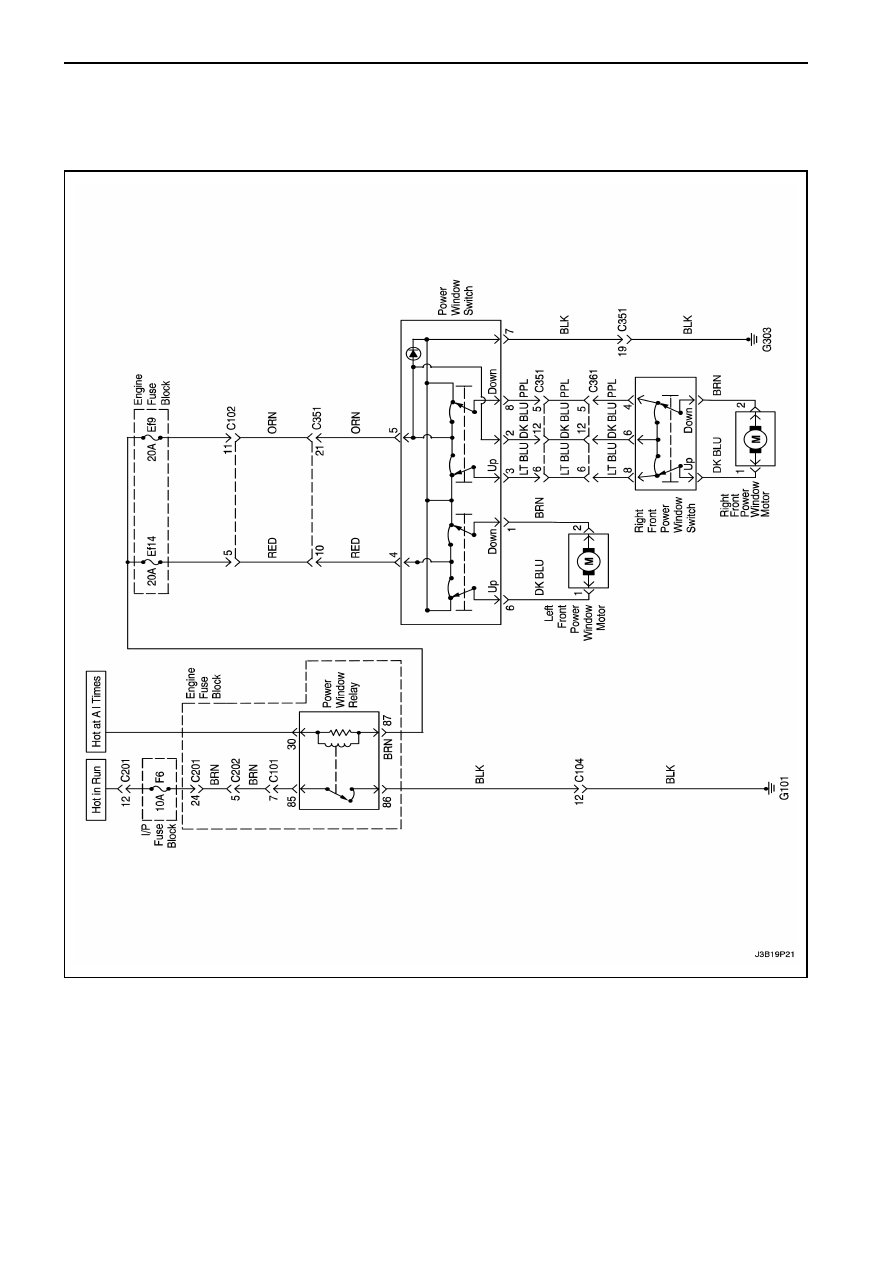

ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ

(ТОЛЬКО ПЕРЕДНИЕ)



  ДВЕРИ    9Р – 5

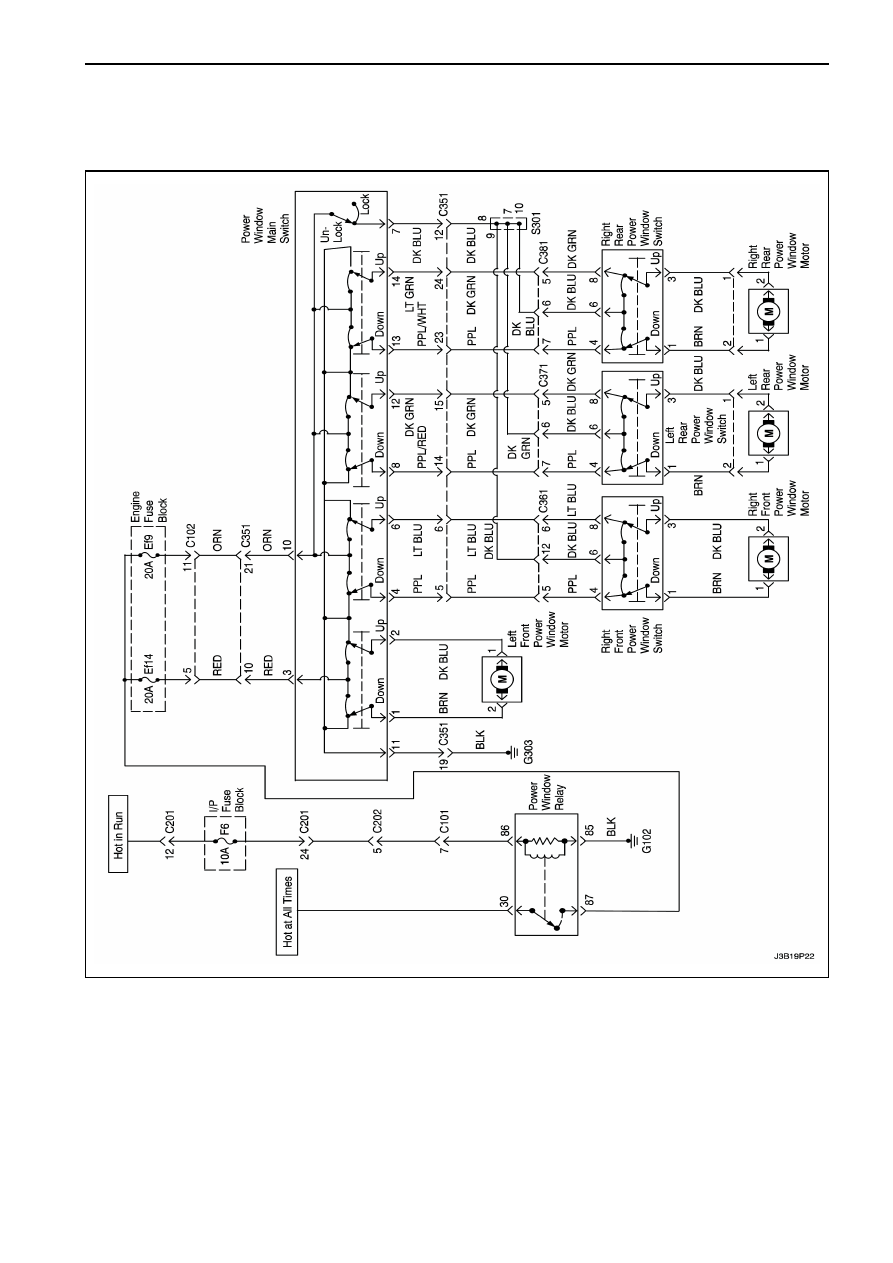

ЦЕПЬ ЭЛЕКТРИЧЕСКИХ СТЕКЛОПОДЪЕМНИКОВ

(ТОЛЬКО ЗАДНИЕ)
