Daewoo Lacetti (2004 год). Руководство - часть 339

9F –  6  АУДИО  СИСТЕМА

Не работает FM, AM волны радио и автомагнитола в порядке (Продолжение)



Шаг

Действие

Величина

Да

Нет

4

Замените  трос  антенны  между  аудиосистемой  и
антенной.
Завершен ли ремонт?

-

Система в

порядке

-

5

Замените магнитолу.
Завершен ли ремонт?

-

Система в

порядке

-




ГРОМКОГОВОРИТЕЛИ





Не работают передние громкоговорители или искажение звуков на них,

автомагнитола и радио в порядке



Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание и включите радио.
2.  Проверьте  на  разрушение  или  неисправность

передних

громкоговорителей,

используя

потенциометр (fader) и  контроль  баланса  со
всеми источниками (AM, FM и CD).

Разрушены ли передние громкоговорители?

-

Смотрите

Шаг 2

Смотрите

Шаг 4

2

Проверьте  громкоговоритель  и  область  двери  на
повреждение, дребезжание или вибрацию.
Утерян  ли  что-нибудь  или  имеется  ли  какой-нибудь
симптом,

приводящие

к

разрушению

громкоговорителей?

-

Смотрите

Шаг 3

Смотрите

Шаг 4

3

Проведите

необходимые

ремонтные

работы

компонентов, приводящие к искажению.
Завершен ли ремонт?

-

Система в

порядке

-

4

1.  Снимите

передние

громкоговорители

и

отсоедините разъем громкоговорителя.

2.  Используя

омметр,

проверьте

провода

громкоговорителей на замыкание на массу.

Показывает ли омметр установленную величину?

∞



Смотрите

Шаг 6

Смотрите

Шаг 5

5

Произведите  ремонт  замыкания  в  цепи  между
разъемом  переднего  громкоговорителя  и  разъемом
радио.
Завершен ли ремонт?

-

Система в

порядке

-

6

Заместите

исправным

громкоговорителем

неисправный.
Устранено ли искажение?

-

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Замените громкоговоритель.
Завершен ли ремонт?

-

Система в

порядке

-

8

Замените автомагнитолу.
Завершен ли ремонт?

-

Система в

порядке

-




Не работают задние громкоговорители или искажение звуков на них,

автомагнитола и радио в порядке



Шаг

Действие

Величина

Да

Нет

1

1.  Включите зажигание и включите радио.
2.  Проверьте  на  разрушение  или  неисправность

задних

громкоговорителей,

используя

потенциометр (fader) и контроль баланса со всеми
источниками (AM, FM и CD).

Разрушены ли передние громкоговорители?

-

Смотрите

Шаг 2

Смотрите

Шаг 4





  АУДИО  СИСТЕМА  9F – 7

Не работают задние громкоговорители или искажение звуков на них,

автомагнитола и радио в порядке (Продолжение)



Шаг

Действие

Величина

Да

Нет

2

Проверьте  громкоговоритель  и  область  двери  на
повреждение, дребезжание или вибрацию.
Утерян  ли  что-нибудь  или  имеется  ли  какой-нибудь
симптом,

приводящие

к

разрушению

громкоговорителей?

-

Смотрите

Шаг 3

Смотрите

Шаг 4

3

Проведите

необходимые

ремонтные

работы

компонентов, приводящие к искажению.
Завершен ли ремонт?

-

Система в

порядке

-

4

1.  Снимите задние громкоговорители и отсоедините

разъем громкоговорителя.

2.  Используя

омметр,

проверьте

провода

громкоговорителей на замыкание на массу.

Показывает ли омметр установленную величину?

∞



Смотрите

Шаг 6

Смотрите

Шаг 5

5

Произведите  ремонт  замыкания  в  цепи  между
разъемом  заднего  громкоговорителя  и  разъемом
радио.
Завершен ли ремонт?

-

Система в

порядке

-

6

Заместите

исправным

громкоговорителем

неисправный.
Устранено ли искажение?

-

Смотрите

Шаг 7

Смотрите

Шаг 8

7

Замените громкоговоритель.
Завершен ли ремонт?

-

Система в

порядке

-

8

Замените автомагнитолу.
Завершен ли ремонт?

-

Система в

порядке

-



9F –  8  АУДИО  СИСТЕМА

ОБСЛУЖИВАНИЕ И РЕМОНТ



ОБСЛУЖИВАНИЕ АВТОМОБИЛЯ

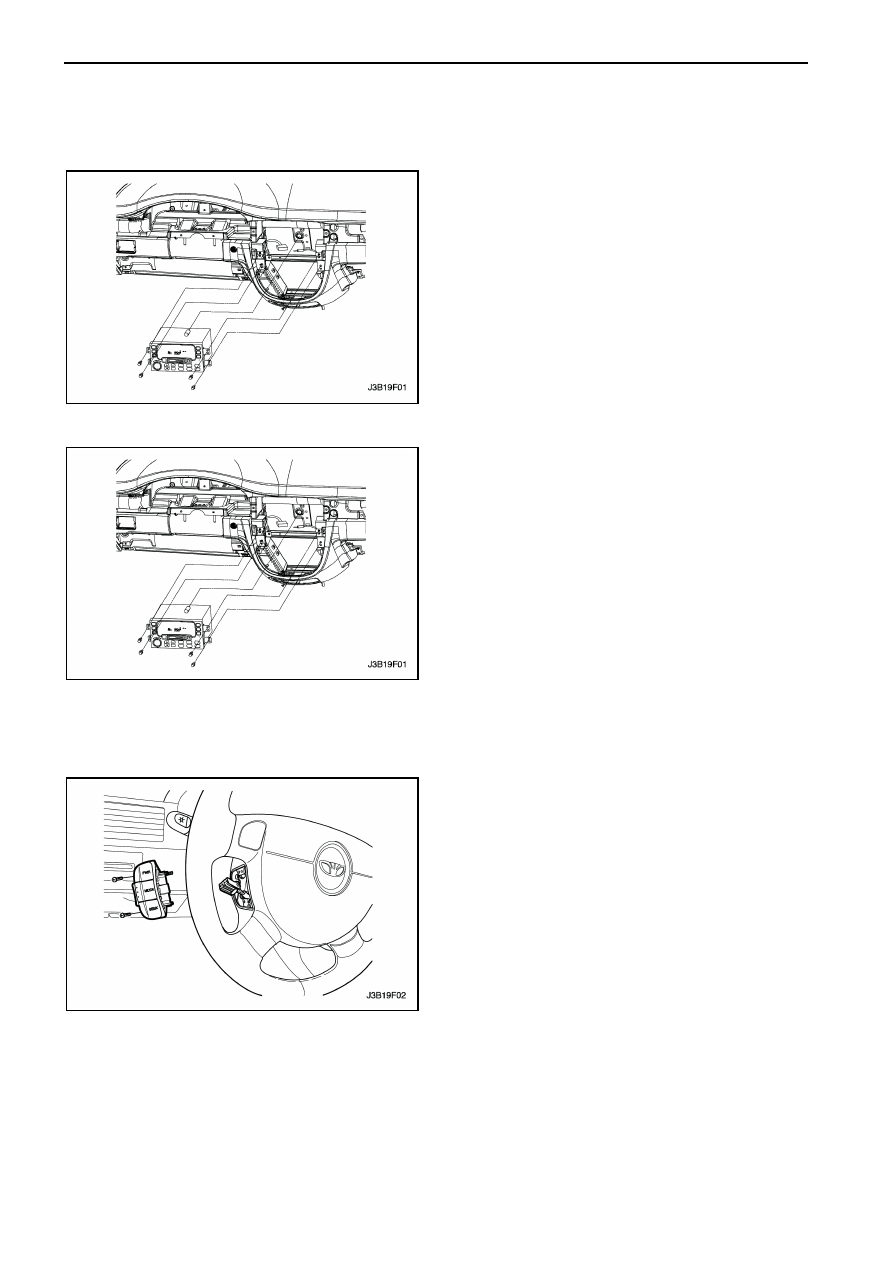

АВТОМАГНИТОЛА С РАДИО
АМ/FM

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  центральную  облицовку.  Смотрите

Раздел

9Е,

Панель

инструментов

/

информация для водителя.

3.  Открутите винты и снимите аудиосистему.
4.  Отсоедините

электрический

разъем

аудиосистемы.






Процедура установки

1.  Подсоедините

электрический

разъем

аудиосистемы.

Примечание:

Различные

металлы

в

непосредственном

контакте

могут

быстро

заржаветь.

Убедитесь,

что

используются

соответствующие  крепления  для  предотвращения
преждевременной коррозии.
2.  Установите аудиосистему и закрутите винты.

Затяжка

Затяните  винты  крепления  аудиосистемы
моментом 4 Нм.

3.  Установите центральную облицовку. Смотрите

Раздел

9Е,

Панель

инструментов

/

информация для водителя.

4.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.




ДИСТАНЦИОННЫЙ ПУЛЬТ
УПРАВЛЕНИЯ
АВТОМАГНИТОЛОЙ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Открутите  винты  и  снимите  дистанционный

пульт управления автомагнитолой.





  АУДИО  СИСТЕМА  9F – 9

Процедура установки

1.  Установите  дистанционный  пульт  управления

автомагнитолой и закрутите винты крепления.

2.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.













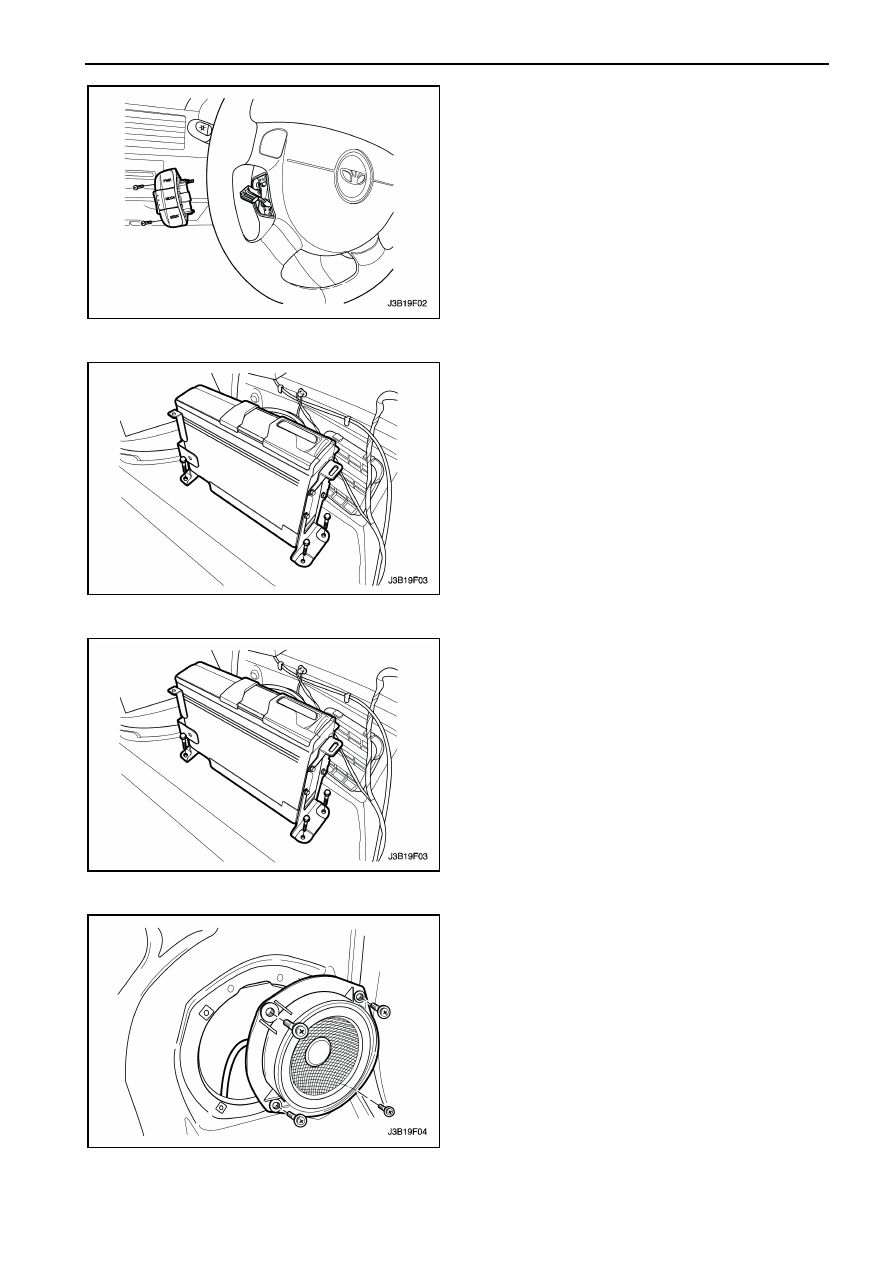

CD ЧЕЙНДЖЕР

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Отсоедините

электрический

разъем CD

чейнджера.

3.  Открутите болты и снимите CD чейнджер.









Процедура установки

1.  Установите CD чейнджер и закрутите болты.
2.  Подсоедините  электрический  разъем CD

чейнджера.

3.  Подсоедините

отрицательную

клемму

аккумуляторной батареи.












ДВЕРНЫЕ
ГРОМКОГОВОРИТЕЛИ

Процедура снятия

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите обшивку двери. Смотрите Раздел 9G,

Интерьер.

3.  Отсоедините электрический разъем.
4.  Открутите

винты

и

снимите

дверные

громкоговорители.
