9В –  12  СИСТЕМА  ОСВЕЩЕНИЯ

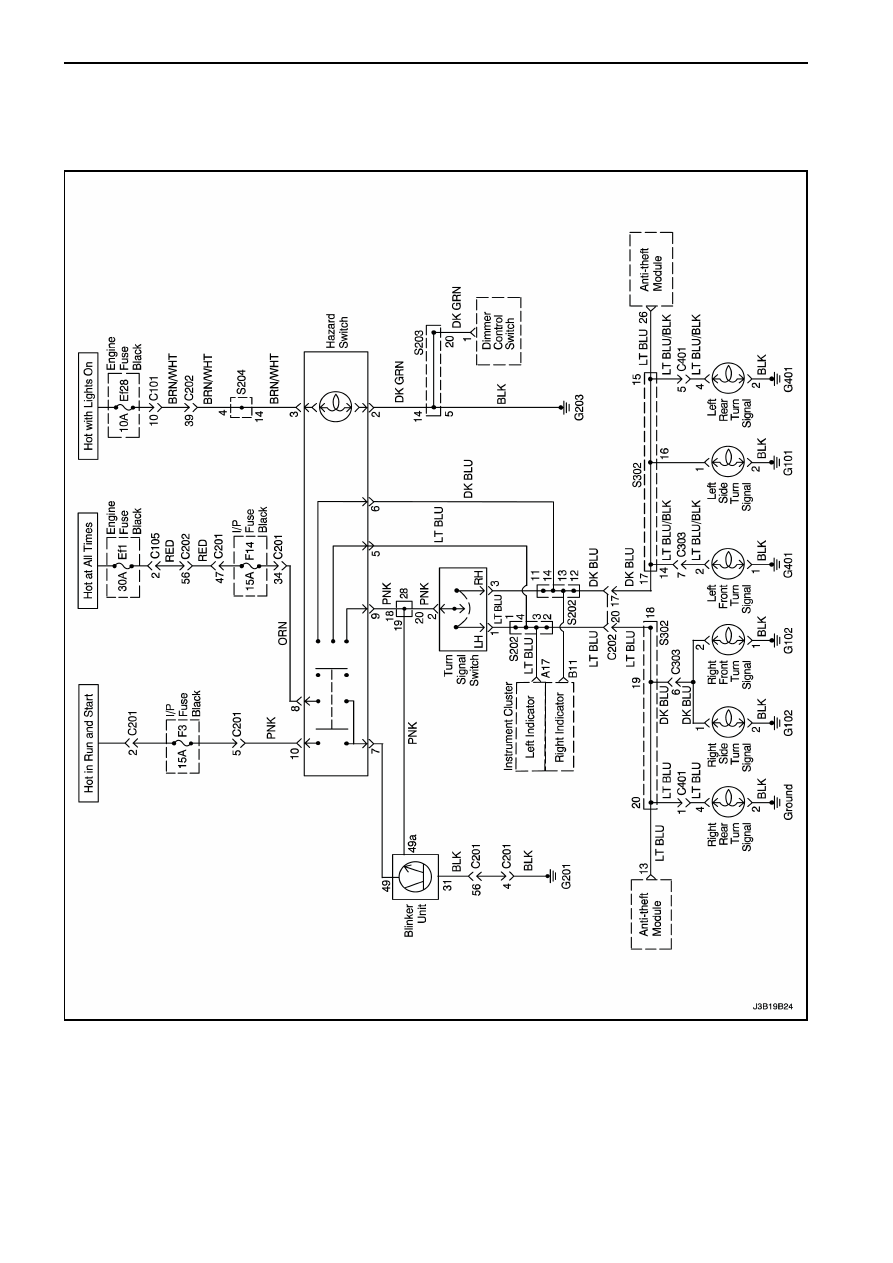

ЦЕПЬ УКАЗАТЕЛЕЙ ПОВОРОТА И АВАРИЙНОГО СИГНАЛА



  СИСТЕМА  ОСВЕЩЕНИЯ    9В – 13

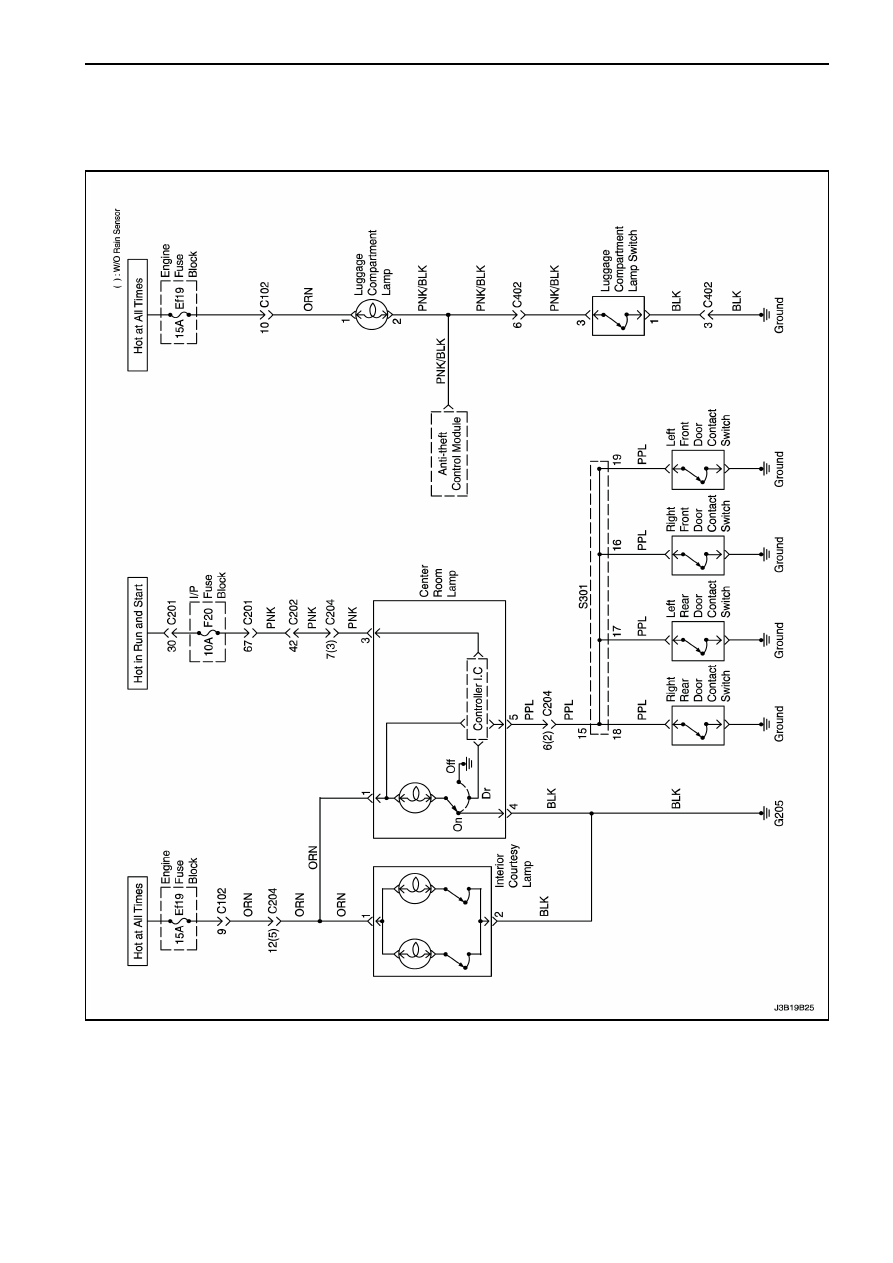

ЦЕПЬ ОСВЕЩЕНИЯ САЛОНА И БАГАЖНОГО ОТСЕКА



9В –  14  СИСТЕМА  ОСВЕЩЕНИЯ

ДИАГНОСТИКА





ЗВУКОСИГНАЛЬНЫЙ АППАРАТ ВКЛЮЧЕННЫХ ФАР


Вспомогательные пункты при диагностике:
Предохранитель  левого  габаритного  фонаря  также  является  частью  цепи  звукосигнального  аппарата
включенных  фар.  Звукосигнальный  аппарат  включенных  фар  должен  работать  когда  зажигание
выключено, фары и лампы стояночного тормоза включены и водительская дверь открыта.


Не работает звукосигнальный аппарат включенных фар





Шаг

Действие

Величина

Да

Нет

1

Включите фонари стояночного тормоза и наблюдайте
за габаритными фонарями.
Исправно ли работают габаритные фонари?

-

Смотрите

Шаг 3

Смотрите

Шаг 2

2

Произведите  ремонт  левый  габаритный  фонарь  до
завершения пунктов в этой диагностической таблице.
После  ремонта  габаритных  фонарей,  работает  ли
звукосигнальный аппарат включенных фар?

-

Система в

порядке

Смотрите

Шаг 3

3

1.  Отсоедините  электрический  разъем  модуля

звукосигнального аппарата.

2.  Включите фары.
3.  Проверьте  напряжение  на  клемме 6 разъема

модуля звукосигнального аппарата.

Равна  ли  величина  напряжения  установленной
величине?

11-14 В

Смотрите

Шаг 5

Смотрите

Шаг 4

4

Произведите  ремонт  обрыва  в  цепи  между
предохранителем EF23 и клеммой 6 разъема модуля
звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

5

Используйте  омметр  для  проверки  сопротивления
между  массой  и  клеммой 5 модуля  звукосигнального
аппарата.
Равна  ли  величина  сопротивления  установленной
величине?

≈

 0

Ω



Смотрите

Шаг 7

Смотрите

Шаг 6

6

Произведите  ремонт  обрыва  в  цепи  между  массой  и
клеммой 5 модуля звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Снимите  включатель  контакта  водительской

двери.

2.  Снимите  электрический  разъем  от  включателя

контакта водительской двери.

3.  Используйте омметр для проверки сопротивления

между

разъемом

включателя

контакта

водительской двери и клеммой 4 разъема модуля
звукосигнального аппарата.

Показывает ли омметр установленную величину?

≈

 0

Ω



Смотрите

Шаг 9

Смотрите

Шаг 8

8

Произведите ремонт обрыва в цепи между разъемом
включателя  контакта  водительской  двери  и  клеммой
4 разъема модуля звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

9

1.  Подсоедините  электрический  разъем  модуля

звукосигнального аппарата.

2.  Подсоедините  перемычку  между  массой  и

разъемом  включателя  контакта  водительской
двери.

3.  Выключите зажигание.
4.  Включите освещение.
Работает  ли  звукосигнальный  аппарат  включенных
фар?

-

Смотрите

Шаг 11

Смотрите

Шаг 10





  СИСТЕМА  ОСВЕЩЕНИЯ    9В – 15

Не работает звукосигнальный аппарат включенных фар





Шаг

Действие

Величина

Да

Нет

10

Замените модуль звукосигнального аппарата.
Завершен ли ремонт?

-

Система в

порядке

-

11

Замените включатель контакта водительской двери.
Завершен ли ремонт?

-

Система в

порядке

-
