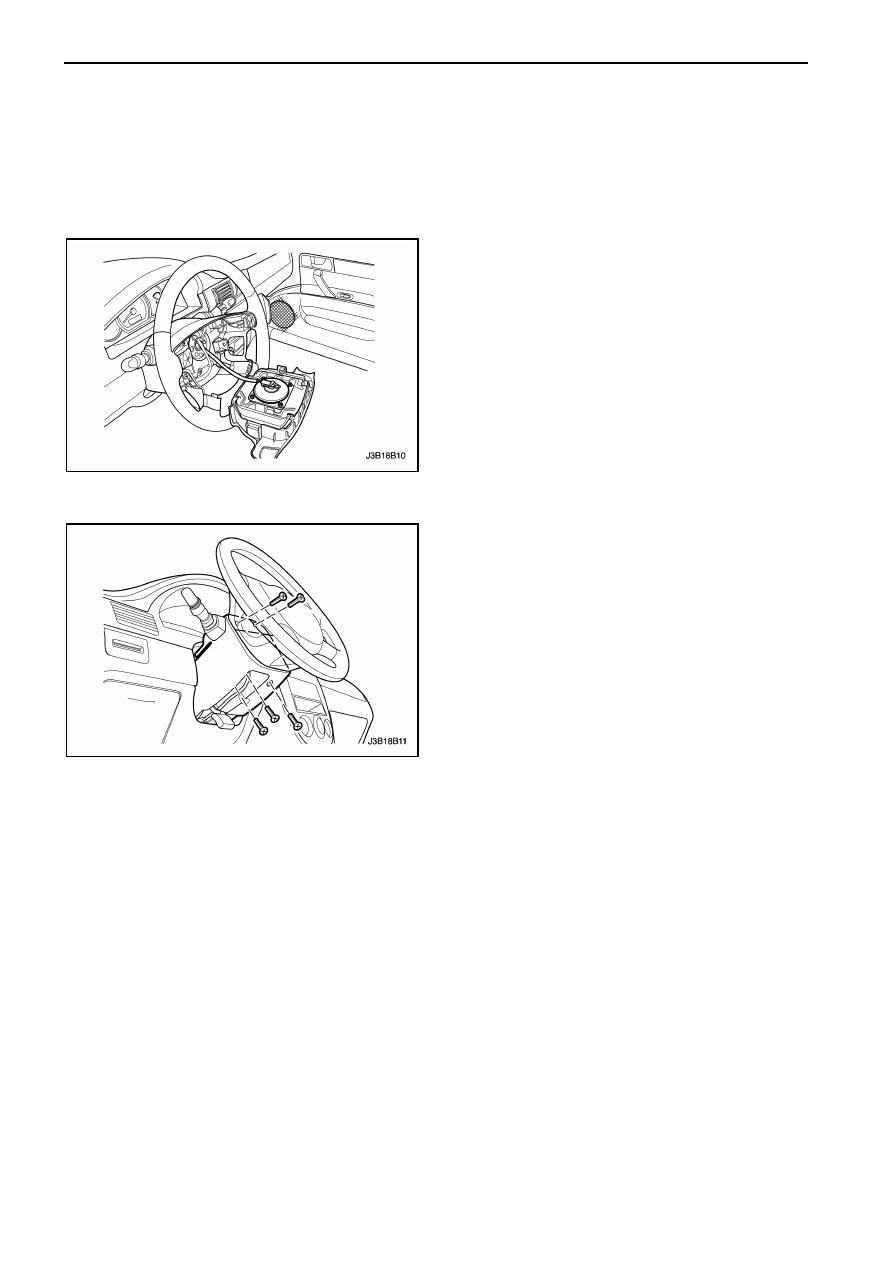

8В –  92  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

3.  Снимите

разъем

с

модуля

подушки

безопасности водителя.

4.  Снимите  модуль  подушки  безопасности

водителя.

ПРЕДОСТЕРЕЖЕНИЕ:

При

обращении

с

подушкой  безопасности,  всегда  держите
верхнюю  часть  направленной  вверх.  Это
позволяет дать пространство для подушки
безопасности,

если

модуль

внезапно

раскрывается.  В  противном  случае,  если
для  раскрытия  подушки  безопасности  не
будет  достаточно  места,  модуль  может
нанести повреждение.
5.  При  установке  деталей  выполните  процедуру

снятия в обратной последовательности.

Примечание при установке
Момент  затяжки  болтов  крепления  подушки
безопасности водителя должен быть равен 8 Нм.

ПРУЖИНА ВКЛЮЧАТЕЛЯ

Процедура снятия и установки

ПРЕДОСТЕРЕЖЕНИЕ:

Считывающий

и

диагностирующий  модуль  (СДМ)  может
обеспечивать  достаточным  напряжением
для  раскрытия  подушек  безопасности  и
активизации  преднатяжителей  в  течении
одной  минуты  после  выключения  зажигания
и

отсоединения

предохранителя.

Если

подушки  безопасности  и  преднатяжители
не

отсоединены,

не

начинайте

обслуживание  в  течении  одной  минуты
после  отключения  питания  от  СДМ.  Если
подушки

безопасности

отсоединены,

обслуживание     может    быть    выполнено
немедленно  без  ожидания  истечения  одной
минуты.  В  случае  не  выключения  на  время
ДСБ  в  процессе  обслуживания  может
привести  к  внезапному  раскрытию  подушки
безопасности,

получению

травмы

и

ненужному ремонту.
1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите  модуль  подушки  безопасности

водителя.

Смотрите

"Модуль

подушки

безопасности водителя" в этом разделе.

3.  Снимите  рулевое  колесо.  Смотрите  Раздел

6Е, Рулевое колесо и колонка.

4.  Открутите винты с верхней и нижней кожухов

рулевой колонки и снимите кожухи.



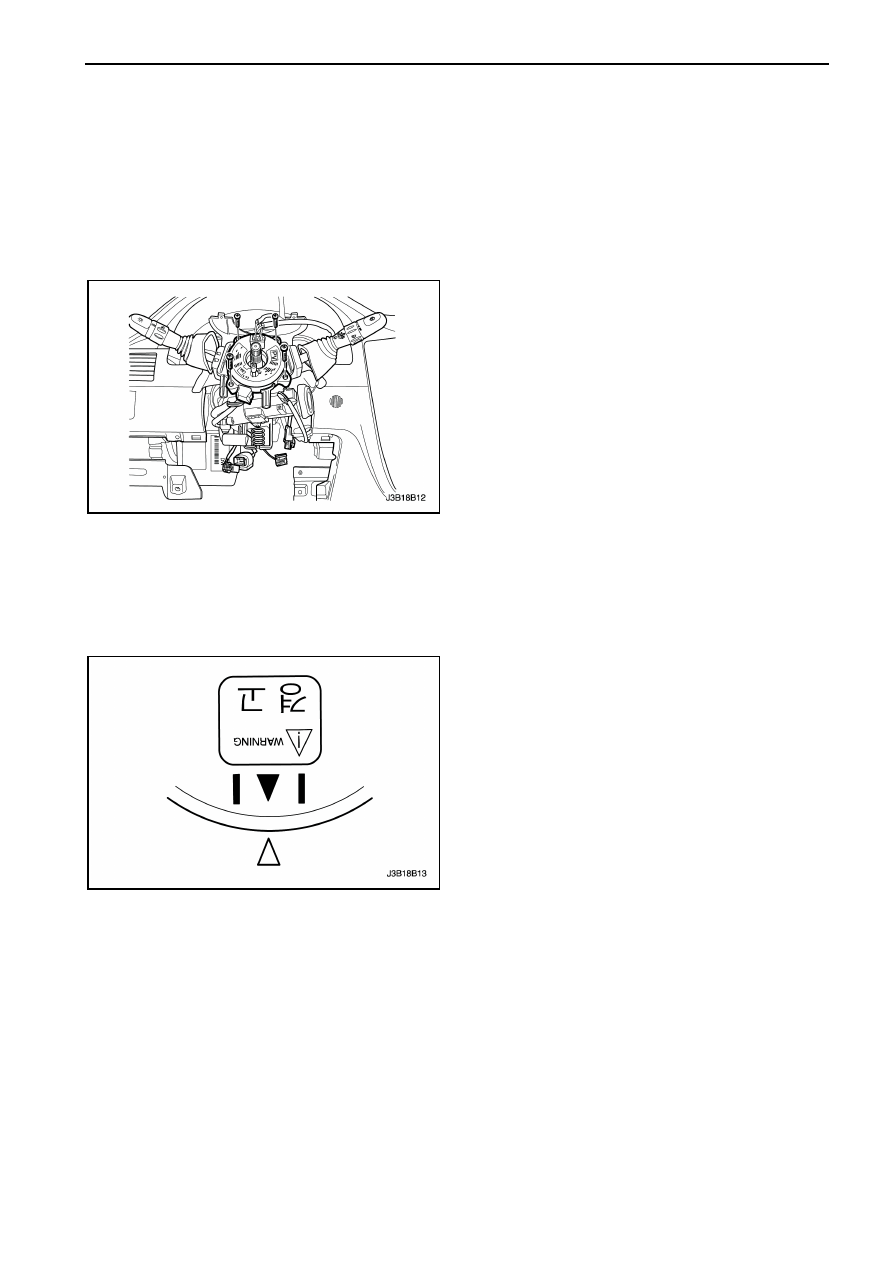

  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 93

5.  Снимите  коленные  буфер (knee bolster) со

стороны  водителя  или  нижний  кожух  панели
инструментов.

6.  Отсоедините подушку безопасности водителя,

сигнал  и  разъемы  с  нижней  части  рулевой
колонки.

7.  Открутите винты и выбросите их.
8.  Снимите  пружину  включателя  с  рулевой

колонки.

9.  При установке выполните процедуру снятия в

обратной

последовательности.

Смотрите

"Выравнивание  пружины  включателя"  в  этом
разделе.
Момент  затяжки  винта  пружины  включателя
должен быть равен 3 Нм.

ПРЕДОСТЕРЕЖЕНИЕ:

Если

пружина

включателя  не  выровнена  надлежащим
образом,  рулевое  колесо  не  будет  в
состоянии  вращаться  во  время  поворота.
Ограничение  проворачиваемости  рулевого
колеса

может

привести

к

аварии

автомобиля.  Не  надлежащее  выравнивание
пружины  включателя  также  приводит  к
ненадлежащей  работе  ДСБ,  предотвращая
подушки  безопасности  от  раскрытия  во
время  столкновения.  Все  они  приводят  к
получению травм и повреждений.

ВЫРАВНИВАНИЕ ПРУЖИНЫ
ВКЛЮЧАТЕЛЯ

Примечание:

Проворачивание

пружины

включателя  более  чем  три  раза  по  часовой
стрелке  или  против  часовой  стрелки  может
повредить пружину.
1.  Расположите передние колеса так,  чтобы они

были направлены прямо вперед.

2.  Поверните  кулачок  пружины  по  часовой

стрелке для фиксации (без усилия).

3.  Затем  поверните  кулачок  пружины  против

часовой  стрелки  примерно  три  поворота  до
нейтрального положения.

4.  Выровняйте  метки  на  деталях  пружины

включателя надлежащим образом.

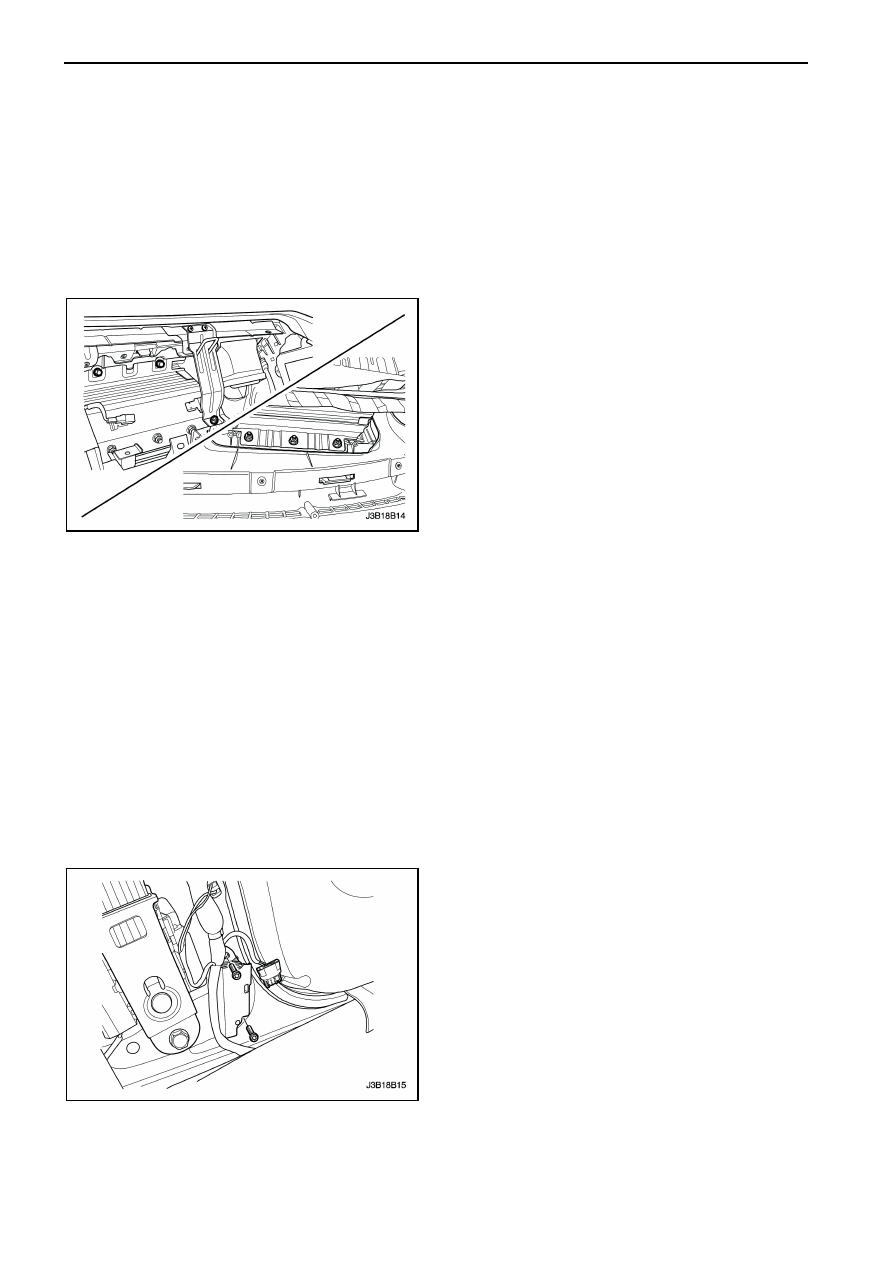

8В –  94  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДАТЧИК БОКОВОЙ ПОДУШКИ БЕЗОПАСНОСТИ

Процедура снятия и установки

ПРЕДОСТЕРЕЖЕНИЕ:  Считывающий  и  диагностирующий  модуль  (СДМ)  может  обеспечивать
достаточным  напряжением  для  раскрытия  подушек  безопасности  и  активизации
преднатяжителей  в  течении  одной  минуты  после  выключения  зажигания  и  отсоединения
предохранителя.  Если  подушки  безопасности  и  преднатяжители  не  отсоединены,  не
начинайте обслуживание в течении одной минуты после отключения питания от СДМ. Если
подушки  безопасности  отсоединены,  обслуживание  может  быть  выполнено  немедленно  без
ожидания  истечения  одной  минуты.  В  случае  не  выключения  на  время  ДСБ  в  процессе
обслуживания  может  привести  к  внезапному  раскрытию  подушки  безопасности,  получению
травмы и ненужному ремонту.

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите обшивку со средней стойки.
3.  Открутите  болты  крепления  датчика  боковой

подушки безопасности.

4.  Снимите

датчик

боковой

подушки

безопасности.

5.  При установке выполните процедуру снятия в

обратной последовательности.
Момент  затяжки  болтов  крепления  датчика
боковой подушки безопасности должен быть 8
Нм.

МОДУЛЬ ПОДУШКИ БЕЗОПАСНОСТИ ПЕРЕДНЕГО ПАССАЖИРА

Процедура снятия и установки

ПРЕДОСТЕРЕЖЕНИЕ:  Считывающий  и  диагностирующий  модуль  (СДМ)  может  обеспечивать
достаточным  напряжением  для  раскрытия  подушек  безопасности  и  активизации
преднатяжителей  в  течении  одной  минуты  после  выключения  зажигания  и  отсоединения
предохранителя.  Если  подушки  безопасности  и  преднатяжители  не  отсоединены,  не
начинайте обслуживание в течении одной минуты после отключения питания от СДМ. Если
подушки  безопасности  отсоединены,  обслуживание  может  быть  выполнено  немедленно  без
ожидания  истечения  одной  минуты.  В  случае  не  выключения  на  время  ДСБ  в  процессе
обслуживания  может  привести  к  внезапному  раскрытию  подушки  безопасности,  получению
травмы и ненужному ремонту.

1.  Отсоедините

отрицательную

клемму

аккумуляторной батареи.

2.  Снимите

перчаточный

ящик.

Смотрите

Раздел

9Е,

Панель

инструментов

/

информация для водителя.

3.  Отсоедините  желтый  электрический  разъем

подушки безопасности переднего пассажира.

4.  Снимите  модуль  подушки  безопасности

переднего

пассажира,

открутив

болты

крепления

с

кронштейна

подушки

безопасности.

5.  При установке выполните процедуру снятия в

обратной последовательности.
Момент  затяжки  должен  болтов  крепления
подушки  безопасности  переднего  пассажира
должен быть равен 11 Нм.



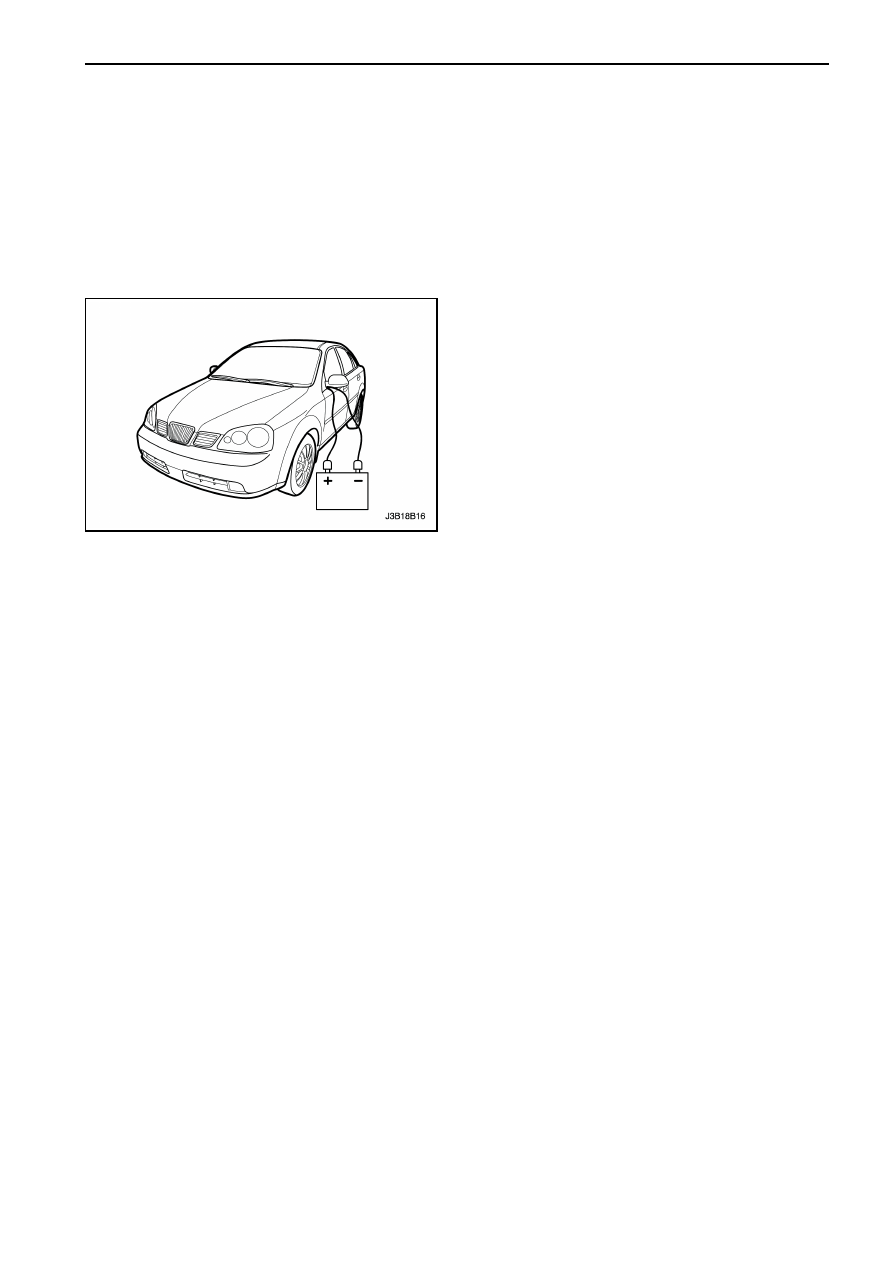

  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 95

ПРЕДНАТЯЖИТЕЛЬ ПЕРЕДНЕГО РЕМНЯ БЕЗОПАСНОСТИ

Для снятия и установки, смотрите Раздел 8А, Ремни безопасности.

РАСКРЫТИЕ МОДУЛЯ ПОДУШКИ БЕЗОПАСНОСТИ (ВНУТРИ
АВТОМОБИЛЯ)

Раскройте  подушки  безопасности  до  их  размещения.  При  столкновении    автомобиля,  подушка
безопасности может быть раскрыта внутри автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ:  Для  избежания  получения  повреждения  при  раскрытии  подушки
безопасности

или

активизации

преднатяжителя

в

автомобиле,

рассмотрите

нижеследующие предостережения:

•

  До раскрытия подушки безопасности, снимите

все  незакрепленные  предметы  с  области
подушки безопасности.

•

  Раскройте

подушки

безопасности

при

закрытых  дверях  автомобиля  и  открытых
боковых стеклах.

•

  Раскройте  подушки  безопасности  только  в

эвакуированной  области.  При  раскрытии
подушки  безопасности,  сервисный  персонал
должен  находиться  как  минимум  в  10  метрах
от автомобиля.

•

  Не подсоединяйте источник напряжения, пока

не  выполнены  все  предостережения  при
раскрытии подушки безопасности.

•

  Дайте

остыть

раскрытой

подушке

безопасности

или

активизированному

преднатяжителю  на 30 минут  до  проведения
работ.

•

  Наденьте  перчатки  и  защитные  очки  в

процессе работы.

•

  Если  раскрытие  подушки  безопасности  не

произошло, отсоедините источник напряжения
и  подождите 5 минут  до  приближения  к
автомобилю.
