8В – 4  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ЭЛЕКТРИЧЕСКИЕ СХЕМЫ И ДИАГРАММЫ

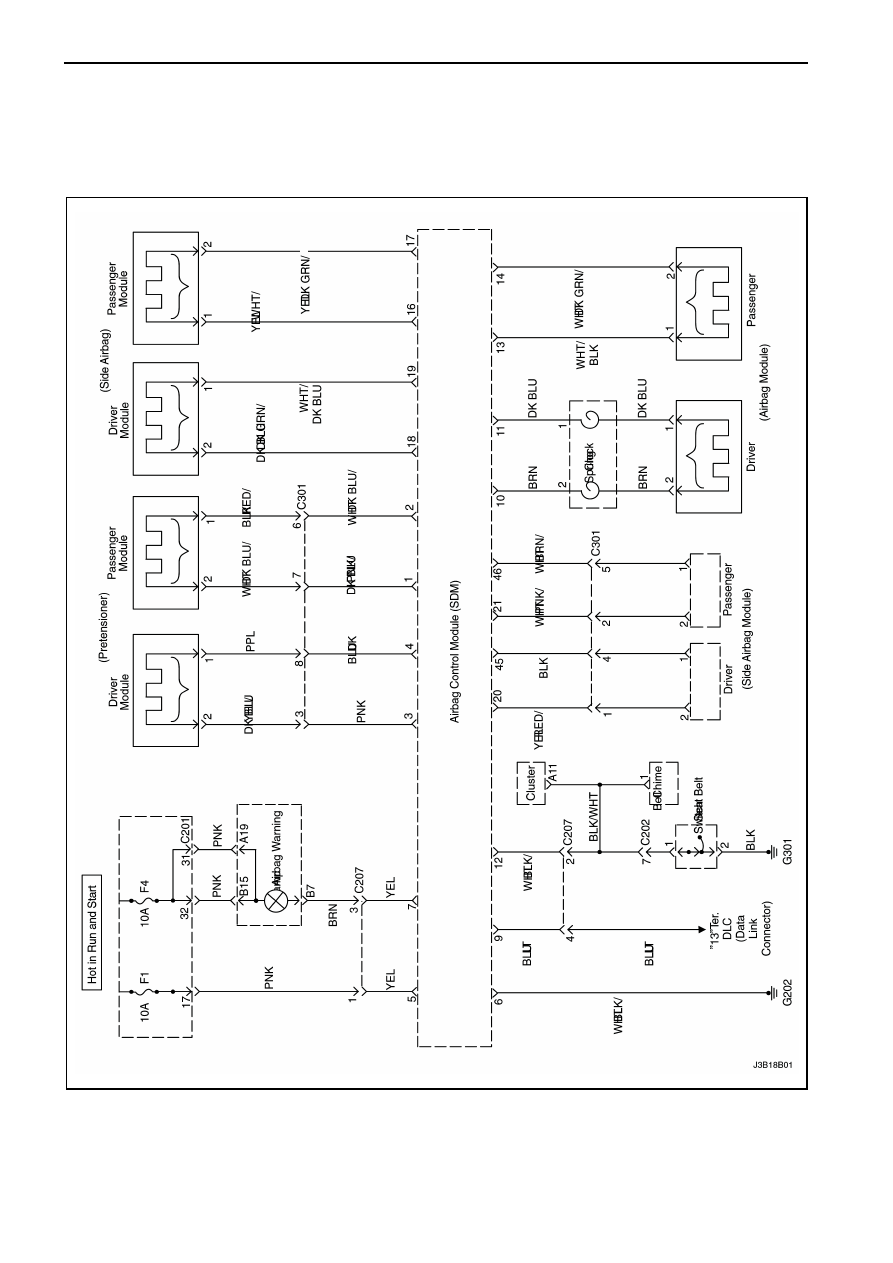

ЭЛЕКТРОННАЯ СХЕМА ДОПОЛНИТЕЛЬНОЙ

СИСТЕМЫ БЕЗОПАСНОСТИ (ДСБ)



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 5

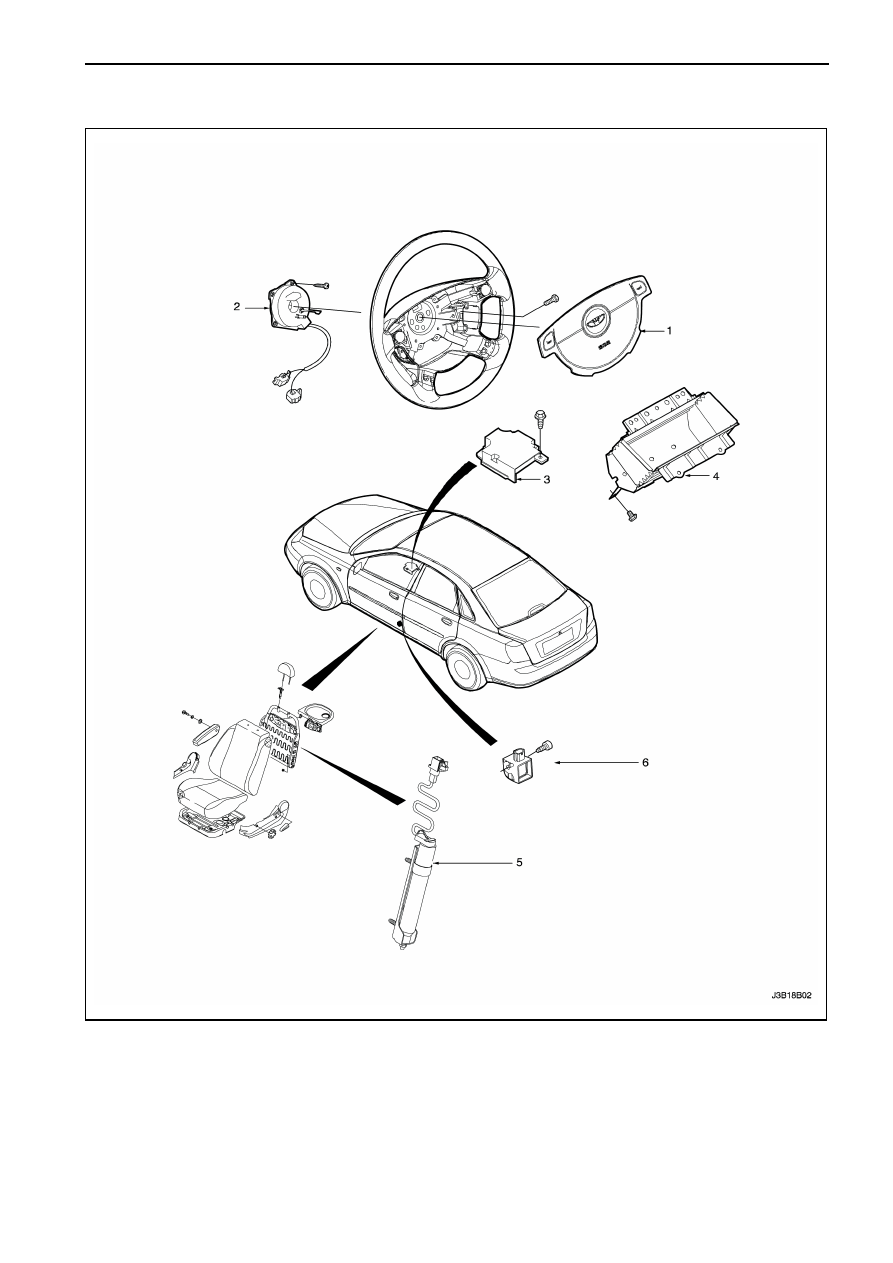

РАСПОЛОЖЕНИЕ ЧАСТЕЙ ДСБ

1.  Модуль подушки безопасности водителя.
2.  Пружина включателя.
3.  Считывающий  и  диагностирующий  модуль

(СДМ).

4.  Модуль  подушки  безопасности  переднего

пассажира.

5.  Модуль боковой подушки безопасности.
6.  Датчик боковой подушки безопасности.

8В – 6  ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)

ДИАГНОСТИКА

ДИАГНОСТИЧЕСКИЙ КОД НЕИСПРАВНОСТИ (ДКН)

Когда считывающий и диагностирующий модуль
(СДМ) выявляет какую-нибудь неисправность, то
он  включает  индикаторную  лампу  подушку
безопасности  сохраняет  диагностические  коды
неисправности (ДКН).
Проверка системы  диагностики  дополнительной
системы  безопасности  (ДСБ)  всегда  должна
быть в начальной точке любой диагностики ДСБ.
Проверка  системы  диагностики  обнаруживает
диагностические  коды  неисправности  (ДКН)
через  использование  сканера.  Она  также
проверяет на надлежащую работу индикаторной
лампы подушки безопасности.
Имеются  два  вида  нижеследующих  ДКН,
которые могут быть записаны:

1.  Активный  ДКН  означает  неисправность,

выявленная  в  процессе  текущего  цикл
зажигания.  Активные  ДКН  сохраняются  в
памяти

с

произвольной

выборкой

(оперативное  запоминающее  устройство,
ОЗУ).

2.  Исторический  ДКН  означает  неисправность,

выявленную после последнего стирания ДКН
с  памяти.  Исторические  ДКН  сохраняются  в
электронном  стираемом  программируемом
только для чтения памяти (ЭСПТЧП).

Таблица диагностических кодов неисправности

ДКН

Описание

1

Высокое сопротивление в цепи привода в действие подушки безопасности водителя

2

Низкое сопротивление в цепи привода в действие подушки безопасности водителя

3

Замыкание на массу в цепи привода в действие подушки безопасности водителя

4

Замыкание на напряжение в цепи привода в действие подушки безопасности водителя

5

Высокое  сопротивление  в  цепи  привода  в  действие  подушки  безопасности  переднего
пассажира

6

Низкое  сопротивление  в  цепи  привода  в  действие  подушки  безопасности  переднего
пассажира

7

Замыкание  на  массу  в  цепи  привода  в  действие  подушки  безопасности  переднего
пассажира

8

Замыкание  на  напряжение  в  цепи  привода  в  действие  подушки  безопасности  переднего
пассажира

9

Высокое сопротивление в цепи привода в  действие  преднатяжителя  ремня  безопасности
водителя

10

Низкое  сопротивление  в  цепи  привода  в  действие  преднатяжителя  ремня  безопасности
водителя

11

Замыкание  на  массу  в  цепи  привода  в  действие  преднатяжителя  ремня  безопасности
водителя

12

Замыкание  на  напряжение  в  цепи  привода  в  действие  преднатяжителя  ремня
безопасности водителя

13

Высокое сопротивление в цепи привода в  действие  преднатяжителя  ремня  безопасности
переднего пассажира

14

Низкое  сопротивление  в  цепи  привода  в  действие  преднатяжителя  ремня  безопасности
переднего пассажира

15

Замыкание  на  массу  в  цепи  привода  в  действие  преднатяжителя  ремня  безопасности
переднего пассажира

16

Замыкание  на  напряжение  в  цепи  привода  в  действие  преднатяжителя  ремня
безопасности переднего пассажира

23

Высокое напряжение аккумуляторной батареи

24

Низкое напряжение аккумуляторной батареи

25

Неисправность индикаторной лампы подушки безопасности

31

Внутренняя неисправность считывающего и диагностирующего модуля

32

Фиксация выпуска подушки безопасности при лобовом столкновении

33

Фиксация выпуска подушки безопасности водителя при боковом ударе

34

Фиксация выпуска подушки безопасности переднего пассажира при боковом ударе

35

Фиксация привода в действие преднатяжителя ремня безопасности

38

Сигнал  привода  в  действие  подушек  безопасности  преднатяжителя  ремня  безопасности
больше пяти



ДОПОЛНИТЕЛЬНЫЕ  СИСТЕМЫ  БЕЗОПАСНОСТИ  (ДСБ)  8В – 7

Таблица диагностических кодов неисправности (Продолжение)

ДКН

Описание

52

Высокое сопротивление в цепи привода в действие боковой подушки безопасности водителя

53

Низкое сопротивление в цепи привода в действие боковой подушки безопасности водителя

54

Замыкание на массу в цепи привода в действие боковой подушки безопасности водителя

55

Замыкание  на  напряжение  в  цепи  привода  в  действие  боковой  подушки  безопасности
водителя

56

Высокое  сопротивление  в  цепи  привода  в  действие  боковой  подушки  безопасности
переднего пассажира

57

Низкое сопротивление в цепи привода в действие боковой подушки безопасности переднего
пассажира

58

Замыкание  на  массу  в  цепи  привода  в  действие  боковой  подушки  безопасности  переднего
пассажира

59

Замыкание  на  напряжение  в  цепи  привода  в  действие  боковой  подушки  безопасности
переднего пассажира

80

Замыкание на напряжение в цепи датчика боковой подушки безопасности водителя

81

Замыкание на массу в цепи датчика боковой подушки безопасности водителя

82

Ошибка контрольной суммы датчик боковой подушки безопасности водителя

83

Неисправность датчика боковой подушки безопасности водителя

84

Замыкание  на  напряжение  в  цепи  датчика  боковой  подушки  безопасности  переднего
пассажира

85

Замыкание на массу в цепи датчика боковой подушки безопасности переднего пассажира

86

Ошибка контрольной суммы датчик боковой подушки безопасности переднего пассажира

87

Неисправность датчика боковой подушки безопасности переднего пассажира

ДИАГНОСТИКА НА СКАНЕРЕ

Сканер может читать последовательные данные
с  клеммы  13  разъема  канала  передачи  данных
(РКПД).  Сканер  используется  для  чтения
диагностических  кодов  неисправности  (ДКН)  и
стирания  некоторых  ДКН  после  проведения
ремонта.  Намеренно  нельзя  стереть  ДКН  51.  И
ДКН  61  нельзя  стереть  при  выявлении  ДКН
считывающим и диагностирующим модулем.

Для

использования

сканера.

Выключите

зажигание, подсоедините сканер к РКПД и затем
включите зажигание.
Следуйте  инструкции  по  применению  сканера.
СДМ  последовательные  данные  с  клеммы  9
СДМ к клемме 13 РКПД.
