7D – 4  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

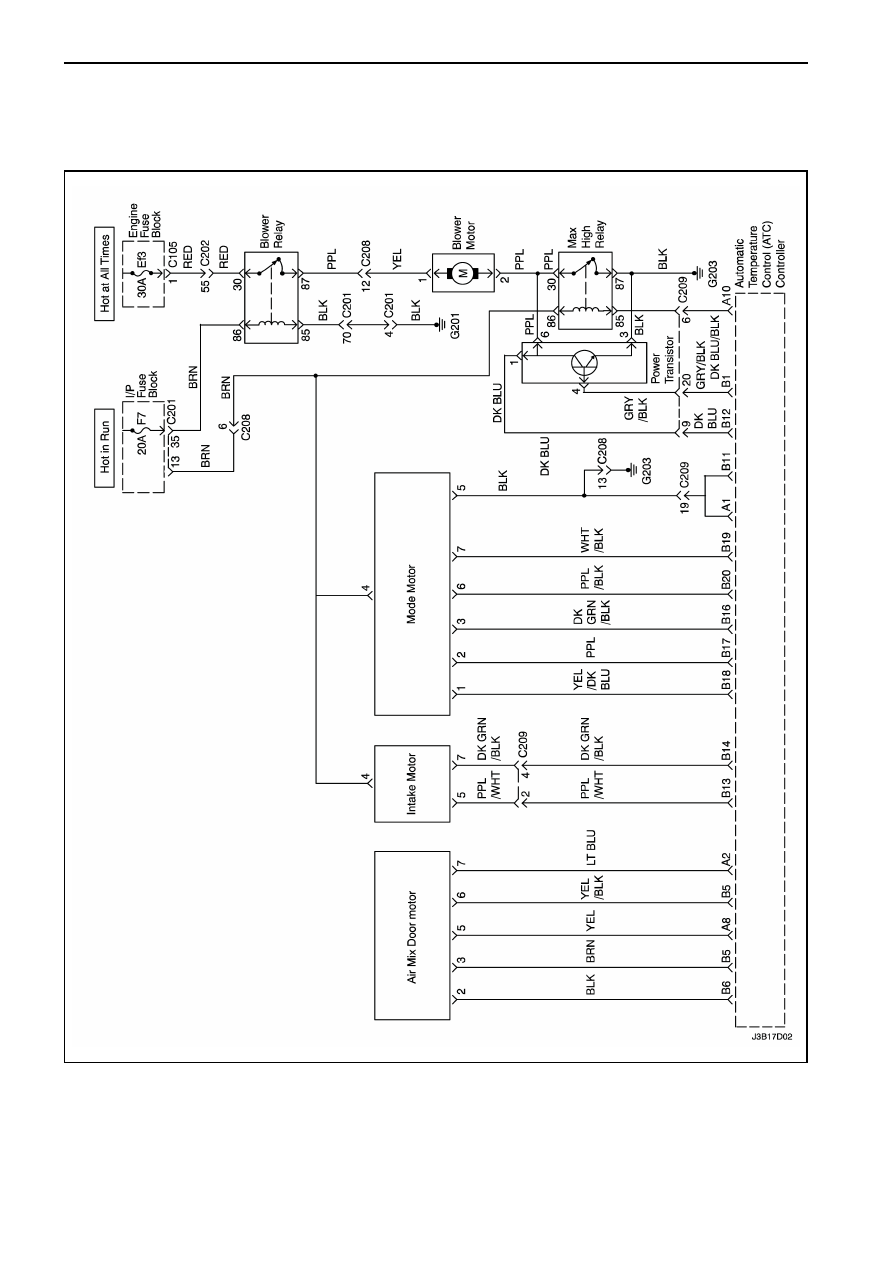

СХЕМА УПРАВЛЕНИЯ ВЕНТИЛЯТОРОМ И МОТОРОМ К/В



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 5

ДИАГНОСТИКА

ОСНОВНАЯ ДИАГНОСТИКА

Смотрите подробные описание в Разделе 7В,
"Механическая система управления обогревом,
вентиляцией и системой кондиционирования
воздуха" для следующих процедур:

•

  Проверка работы К/В.

•

  Процедура "Быстрой проверки"

недостаточного кондиционирования.

•

  Проверка системы кондиционирование.

•

  Проверка системы кондиционирования на

наличие утечки.

•

  Таблица взаимосвязи линии низкой и высокой

давлений.

•

  Таблица проверки давления

(система R-134A).

•

  Зависимость давление – температура

хладагента R-134A.

•

  Проверка системы кондиционирования.

ДИАГНОСТИКА КОНДИЦИОНИРОВАНИЕ ВОЗДУХА СИСТЕМЫ V5 И

АВТОМАТИЧЕСКОЕ УПРАВЛЕНИЕ ТЕМПЕРАТУРОЙ (АУТ)

ПРОВЕРКА ЦЕПИ
САМОДИАГНОСТИКИ

Полностью

автоматическое

управление

температурой  на  автомобилях  ДЭУ  включает  в
себя  функции  самодиагностики  для  помощи
нахождений  проблем  в  системе.  Для  ведения
режима

диагностики,

выполните

нижеследующие процедуры:
1.  Включите зажигание.
2.  Установите  управление  температуры  на

26°С.

3.  В течении 3 секунд, нажмите кнопку AUTO и

включатель OFF одновременно,  более  чем
три раза.

4.  Считайте  количество  миганий  индикаторной

лампы температуры.

5.  Если  нет  ошибки  в  установленных  кодов,

лампа  не  будет  мигать.  При  указаний  блока
управлений код ошибки, следуйте процедуре
диагностики таблице на этот код.

6.  Нажмите  включатель OFF для  возвращения

блока

управления

на

нормальное

функционирование.

7D – 6  АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА

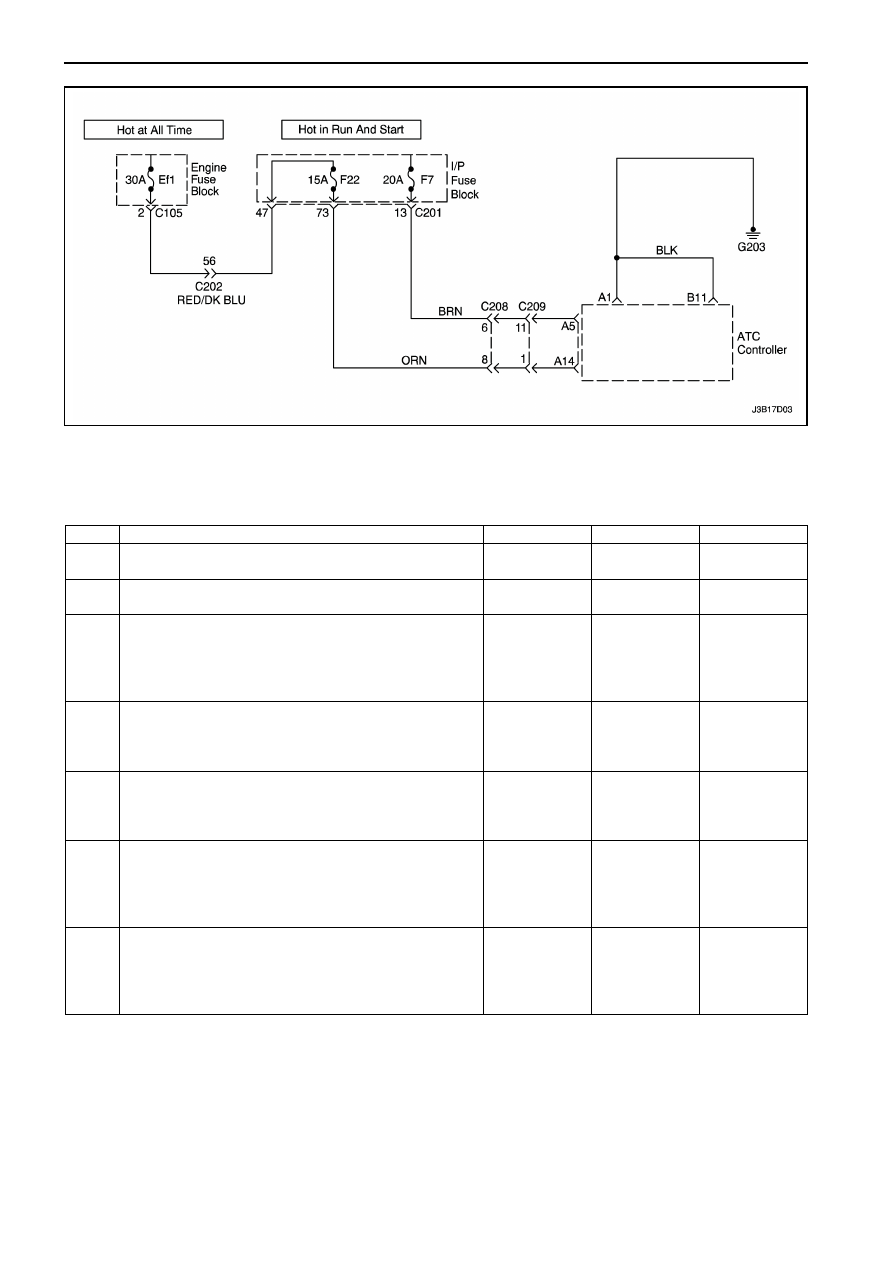

АВТОМАТИЧЕСКИЙ БЛОК УПРАВЛЕНИЯ ТЕМПЕРАТУРЫ НЕ

РАБОТАЕТ ПРИ ВКЛЮЧЕННОМ ЗАЖИГАНИИ

Шаг

Действие

Величина

Да

Нет

1

Проверьте предохранитель F7.
Перегорел ли предохранитель F7?

-

Смотрите

Шаг 2

Смотрите

Шаг 3

2

Замените предохранитель F7.
Завершен ли ремонт?

-

Система в

порядке

-

3

1.  Снимите блок управления.
2.  Измерьте  напряжения  между  разъемами  А5

и А14.

Находятся  ли  величина  напряжения  в  пределах
установленной величины?

11–14 В

Смотрите

Шаг 4

Смотрите

Шаг 5

4

1.  Проверьте блок управления на повреждения.
2.  Замените

блок

управления,

если

он

поврежден.

Завершен ли ремонт?

-

Система в

порядке

-

5

Проверьте  напряжения  между  клеммами  А1  и
массой.
Находятся

ли

напряжения

в

пределах

установленной величины?

0 В

Смотрите

Шаг 6

Смотрите

Шаг 7

6

1.  Проверьте

жгут

проводов

между

предохранителем F7 и  клеммой  А5  на
повреждения.

2.  Замените жгут проводов, если он поврежден.
Завершен ли ремонт?

-

Система в

порядке

-

7

1.  Проверьте  жгут  проводов  между  клеммой

А14 и массой G203 на повреждения.

2.  При необходимости произведите ремонт жгут

проводов или заземлению.

Завершен ли ремонт?

-

Система в

порядке

-



АВТОМАТИЧЕСКОЕ  УПРАВЛЕНИЕ  ОТОПЛЕНИЕМ  И  КОНДИЦИОНИРОВАНИЕМ  САЛОНА  7D – 7

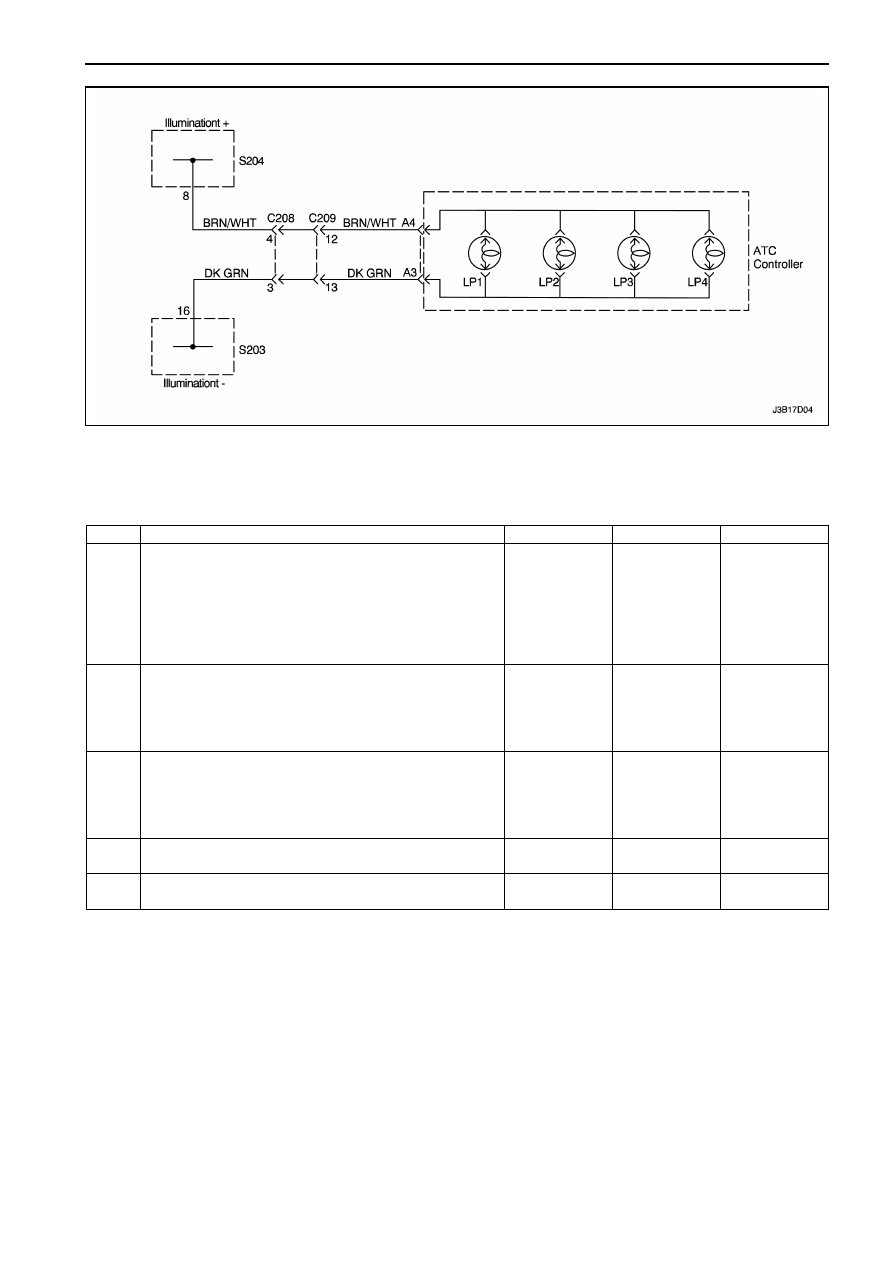

БЛОК УПРАВЛЕНИЯ НЕ ОСВЕЩАЕТСЯ ПРИ ВКЛЮЧЕНИИ

ОСВЕЩЕНИЯ

Шаг

Действие

Величина

Да

Нет

1

Проверьте освещения других приборов.
Не освещается ли эти приборы тоже?

-

Смотрите

раздел 9Е

"Панель

инструмен-
тов/инфор-

мация для

водителей"

Смотрите

Шаг 2

2

1.  Снимите блок управления.
2.  Измерьте напряжения между клеммами А3 и

А4 разъема блока управлений.

Находятся  ли  величина  напряжения  в  пределах
установленной величины?

11–14 В

Смотрите

Шаг 4

Смотрите

Шаг 3

3

Произведите  ремонт  жгута  проводов  между
соединением S204 и клеммой А4 разъема блока
управления  или  соединением S203 и  клеммой
А3 разъема блока управления.
Завершен ли ремонт?

-

Система в

порядке

-

4

Проверьте освещения ламп.
Перегорел ли одна из них?

-

Смотрите

Шаг 5

Смотрите

Шаг 6

5

Замените перегоревшую лампу освещения.
Завершен ли ремонт?

-

Система в

порядке

-
