  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 47

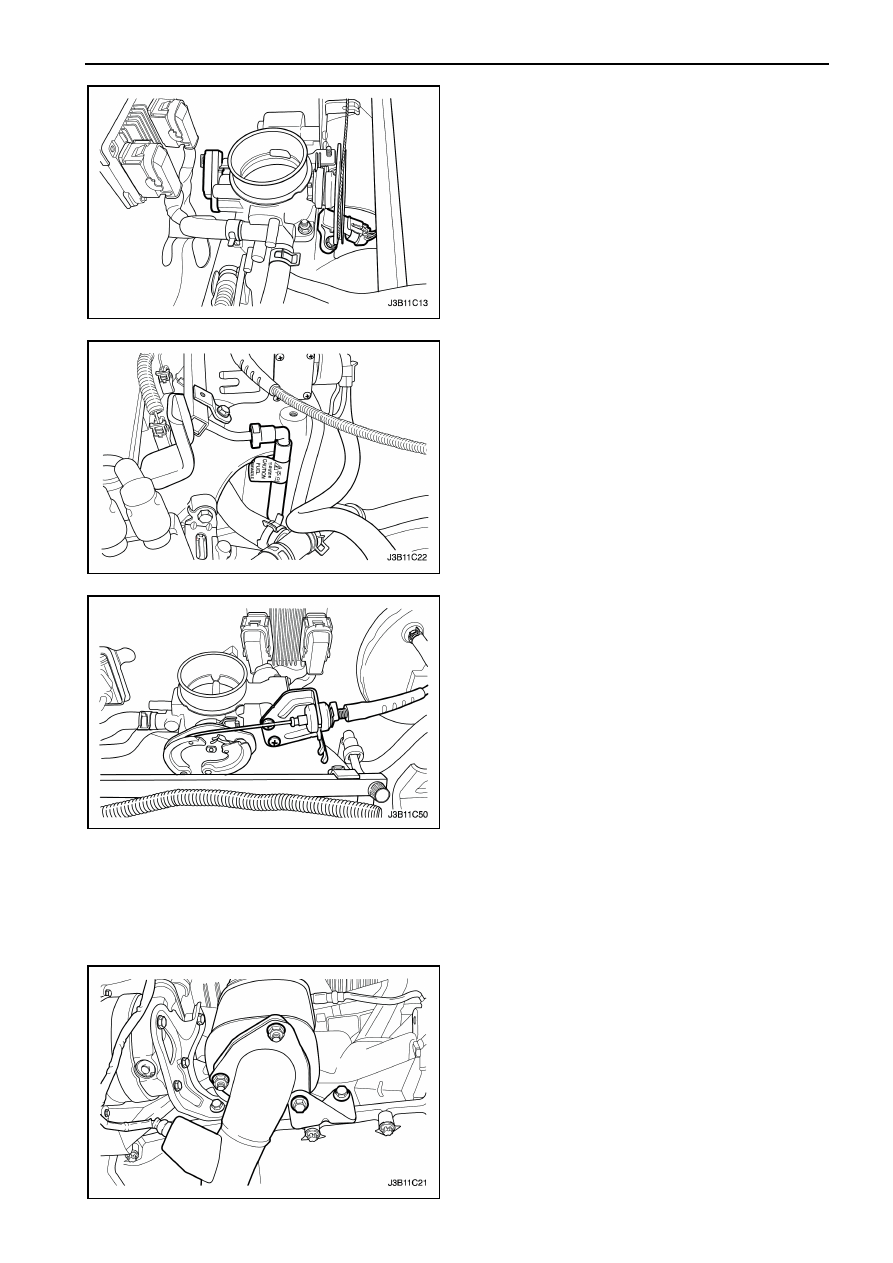

19. Отсоедините  разъем  кислородного  датчика,

если имеется.

20. Отсоедините

разъем

клапана

контроля

холостого хода (КХХ).

21. Отсоедините  разъем  датчика  положения

дроссельной заслонки (ПДЗ).

22. Отсоедините  разъем  датчика  температуры

охлаждающей жидкости двигателя (ТОЖД).

23. Отсоедините  разъем  датчика

указателя

температуры охлаждающей жидкости (УТОЖ).

24. Отсоедините  разъем  регулятора  напряжения

генератора и провод питания.



25. Отсоедините  все  необходимые  вакуумные

трубки,  включая вакуумный шланг  тормозного
усилителя.

26. Отсоедините  трубку  возврата  топлива  на

топливной рейке.

27. Отсоедините  трубку  подачи  топлива  на

топливной рейке.

28. Снимите  топливную  рейку  в  сборе.  Смотрите

Раздел 1F, Управление двигателем.

29. Отсоедините  трос  привода  дроссельной

заслонки  с  корпуса  дроссельной  заслонки  и
кронштейна впускного трубопровода.

30. Отсоедините  шланг  охлаждения  на  корпусе

дроссельной заслонки.

31. Отсоедините  выходной  шланг  обогревателя

на трубке охлаждения.

32. Отсоедините  перепускной (bypass) шланг  с

головки блока цилиндров.

33. Отсоедините  шланг  расширительного  бачка  с

трубки охлаждения.

34. Отсоедините  нижний  шланг  радиатора  с

трубки охлаждения.

35. Отсоедините  провод  клеммы "S" тягового

реле стартера и провод питания.

36. Снимите  компрессор  кондиционера  воздуха

(КВ). Смотрите Раздел 7В, Ручное управление
системами

отопления,

вентиляции

и

кондиционированием воздуха (ОВКВ).



37. Открутите  гайки  гибкой  выпускной  трубы  со

шпилек выпускного коллектора.

38. Открутите  гайки  гибкой  выпускной  трубы  с

каталитического

нейтрализатора

или

соединительной трубы.

39. Снимите гибкую выпускной трубы.



1С2 – 48  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

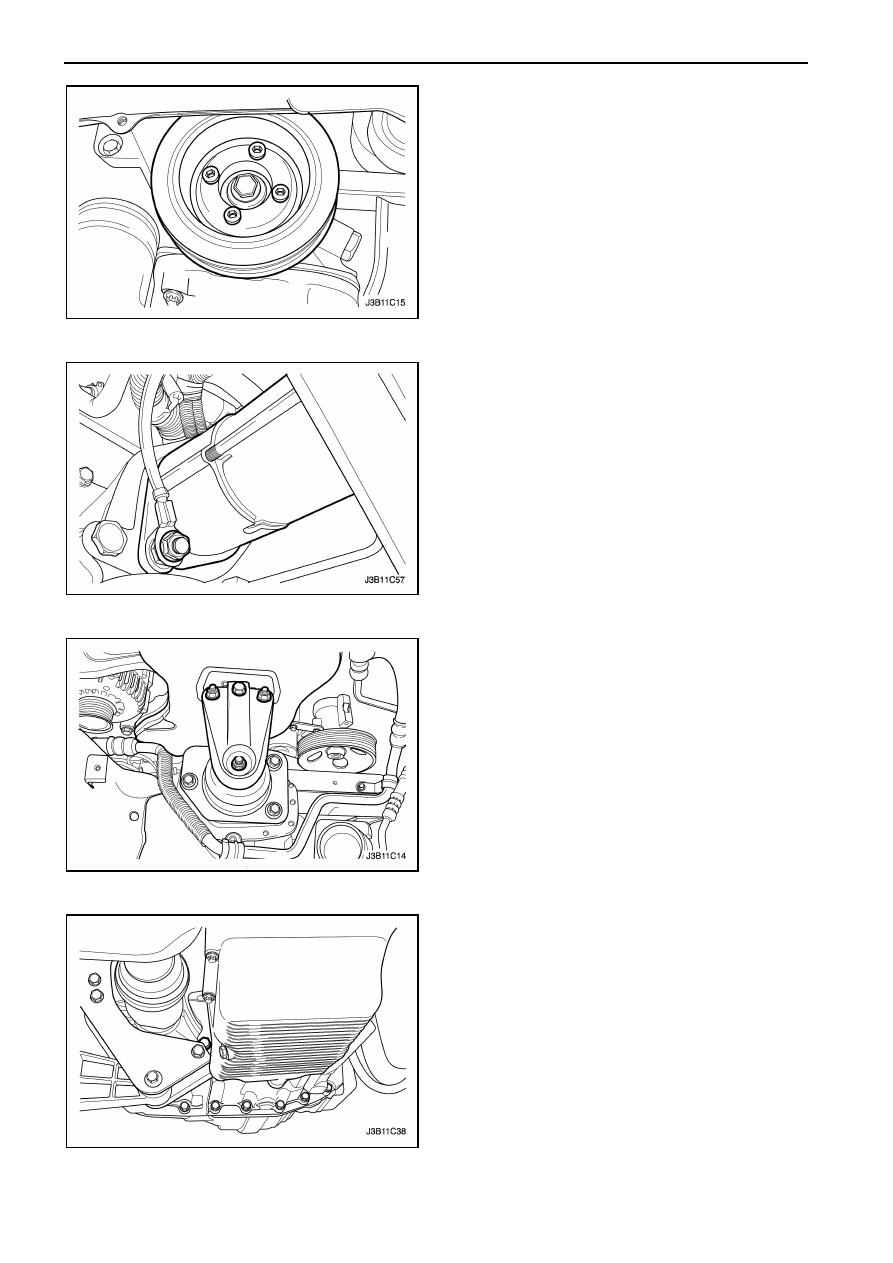

40. Открутите

болты

крепления

шкива

коленчатого вала.

41. Снимите шкив коленчатого вала.
42. Отсоедините  вакуумные  трубки  с  соленоида

угольного поглотителя паров топлива (ППТ).

43. Отсоедините

электрический

разъем

на

соленоиде  угольного  ППТ  и  рециркуляции
выхлопных газов (РВГ).

44. Отсоедините

электрический

разъем

на

датчике давления масла.

45. Отсоедините  разъем  датчика  положения

коленчатого вала (ПКВ).

46. Отсоедините разъем датчика детонации.



47. Открутите

болты

крепления

гидротрансформатора,

если

автомобиль

оборудован

автоматической

коробкой

передач (АКП ).

48. Открутите  болт  крепления  КП  и  болты

крепления

масляного

поддона

коробки

передач (КП).

49. Подпорите КП напольным домкратом.
50. Установите  приспособление  для  поднятия

двигателя.

51. Отсоедините  правый  кронштейн  крепления

двигателя  с  крепления  двигателя,  открутив
болты крепления.

52. Снимите

правый

кронштейн

крепления

двигателя  с  блока  цилиндров  и  крепления
кузова.

Смотрите

Раздел 5B,

Пятискоростная

механическая

коробка

передач  или  Раздел  5А,  Автоматическая
коробка передач.

53. Отделите  блок  цилиндров  от  КП.  Снимите

двигатель.



Процедура установки

1.  Установите двигатель в отсек двигателя.
2.  Выровняйте

регулировочные

пальцы

двигателя с КП.

3.  Закрутите болты крепления КП.

Затяжка

Затяните  болты  крепления  КП  моментом
75 Нм.

4.  Закрутите

болты

крепления

масляного

поддона к КП.

Затяжка

Затяните

болты

крепления

масляного

поддона к КП моментом 40 Нм.



  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC  1C2 – 49

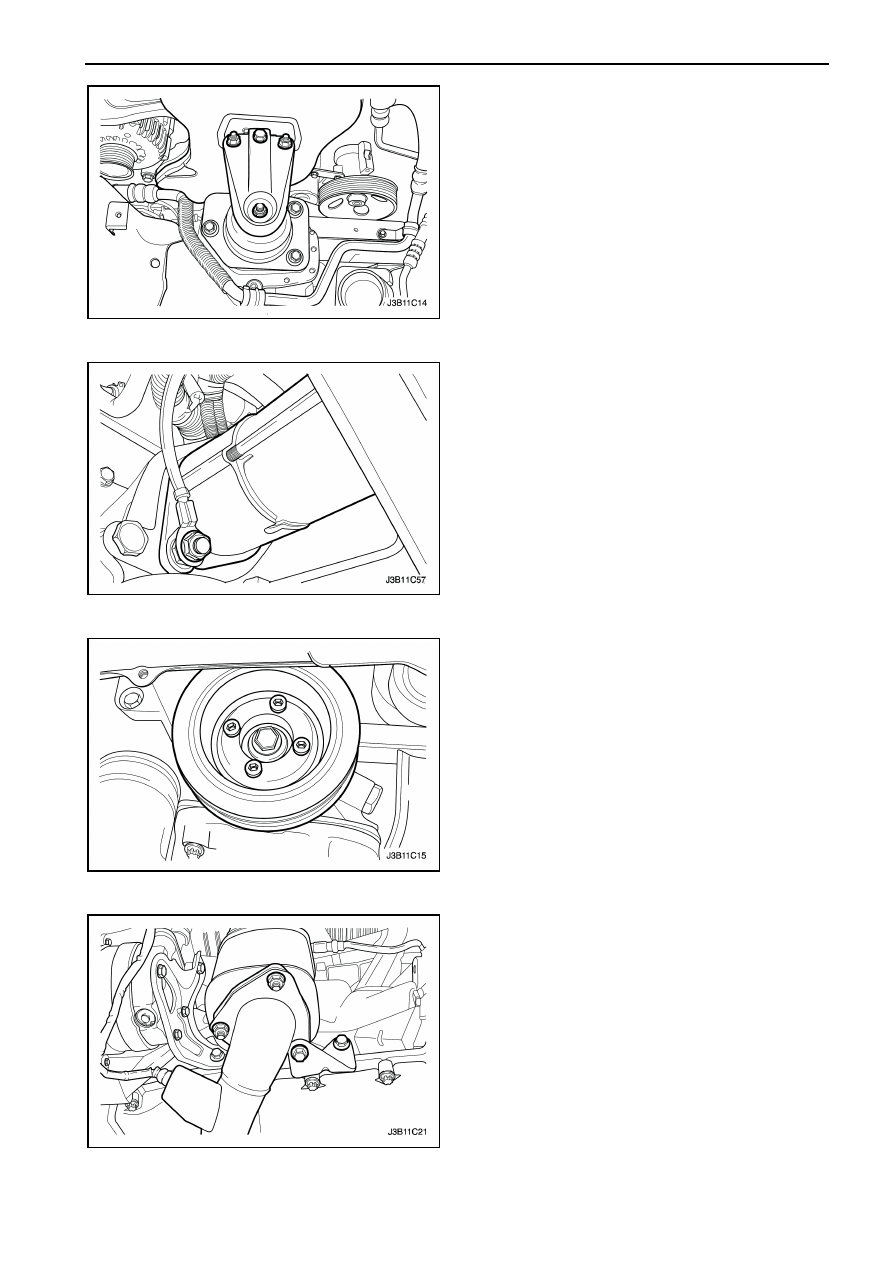

5.  Установите  правый  кронштейн  крепления

двигателя  к  креплению  блока  цилиндров  и
креплению кузова.

6.  Закрутите  болты  и  гайки  крепления  правого

кронштейна крепления двигателя.

Затяжка

Затяните

болты

и

гайки

крепления

кронштейна  крепления  двигателя  моментом
55 Нм.



7.  Снимите напольный домкрат, использованный

для подпорки КП.

8.  Снимите

приспособление

для

подъема

двигателя.

9.  Закрутите

болты

крепления

гидротрансформатора,  если  на  автомобиле
установлена

автоматическая

коробка

передач.

Затяжка

Затяните

болты

крепления

гидротрансформатора моментом 60 Нм.



10. Подсоедините

вакуумные

трубки

на

соленоиде угольного ППТ.

11. Подсоедините

электрический

разъем

к

соленоиду угольного ППТ и РВГ.

12. Подсоедините  разъем  датчика  давления

масла.

13. Установите шкив коленчатого вала.
14. Закрутите

болты

крепления

шкива

коленчатого вала.

Затяжка

Используя динамометрический ключ, затяните
болты  крепления  шкива  коленчатого  вала
моментом 20 Нм.



15. Подсоедините разъем датчика ПКВ.
16. Установите гибкую выпускную трубу.
17. Закрутите  гайки  крепления  гибкой  выпускной

трубы к шпилькам выпускного коллектора.

Затяжка

Затяните  гайки  крепления  гибкой  выпускной
трубы  к  выпускному  коллектору  моментом 35
Нм.



1С2 – 50  МЕХАНИЧЕСКАЯ  ЧАСТЬ  ДВИГАТЕЛЯ 1.8 DOHC

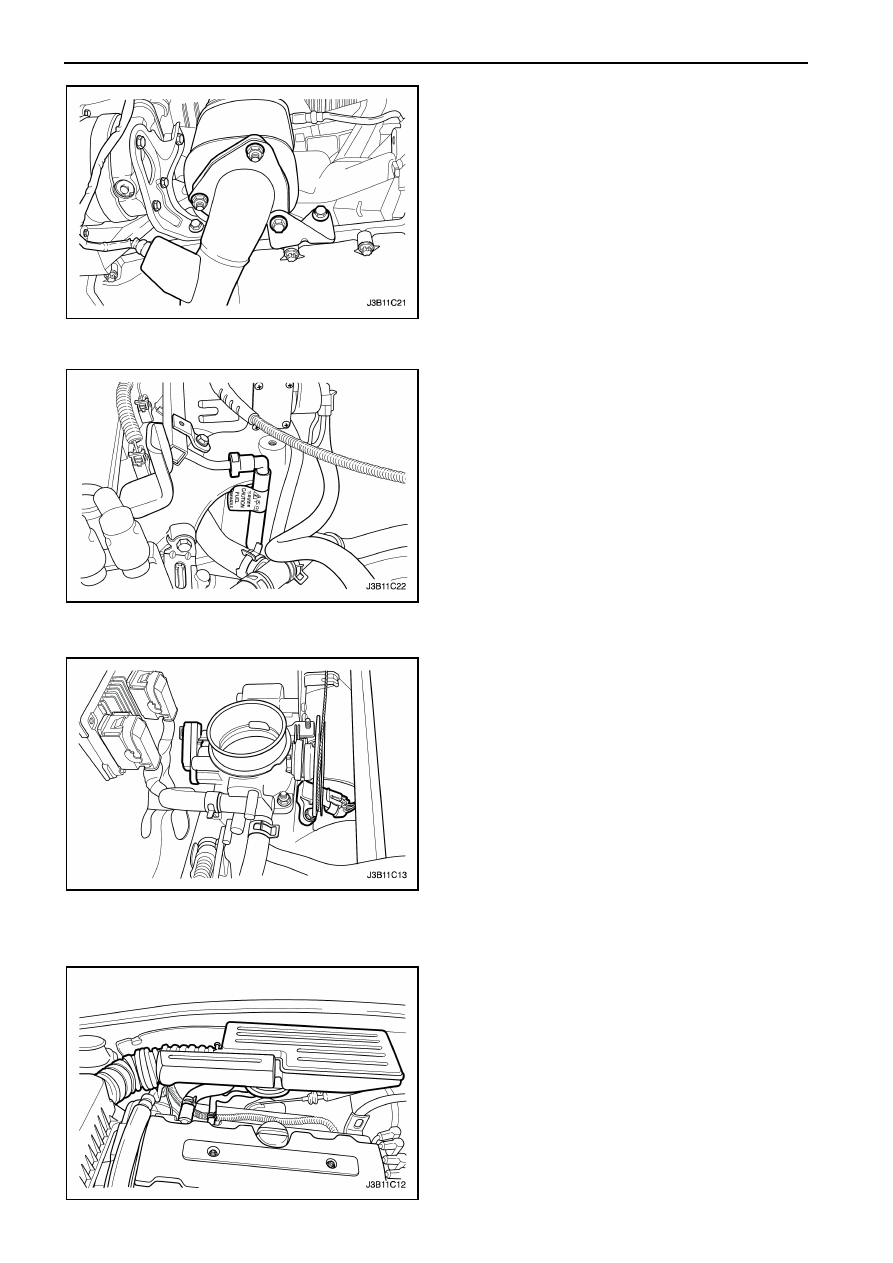

18. Закрутите  гайки  крепления  гибкой  выпускной

трубы  к каталитическому нейтрализатору  или
соединительной трубе.

Затяжка

Затяните  гайки  крепления  гибкой  выпускной
трубы  к каталитическому нейтрализатору  или
соединительной трубе моментом 35 Нм.

19. Подсоедините

шланг

давления

гидроусилителя рулевого управления.

20. Подсоедините

шланг

возврата

гидроусилителя рулевого управления.

21. Установите  компрессор  КВ,  если  имеется.

Смотрите  Раздел  7В,  Ручное  управление
системами

обогрева,

вентиляции

и

кондиционированием воздуха.



22. Установите

приводной

ремень

дополнительного  оборудования.  Смотрите
Раздел  6В,  Насос  гидроусилителя  рулевого
управления.

23. Установите

защитный

элемент

правой

передней колесной арки.

24. Установите

правое

переднее

колесо.

Смотрите Раздел 2Е, Шины и диски.

25. Подсоедините  трубку  подачи  топлива  к

топливной рейке.

26. Подсоедините  трубку  возврата  к  топливной

рейке.

27. Установите  топливную  рейку  в  сборе.

Смотрите

Раздел

1F,

Управление

двигателем.

38. Подсоедините  электрический  разъем  на

клемме заземления катушки СБЗ и на моторе
стартера.

39. Установите

выходной

шланг

воздухоочистителя

между

корпусом

дроссельной

заслонки

и

корпусом

воздухоочистителя.

40. Подсоедините  сапунную  трубку  к  крышке

головки блока цилиндров.

41. Подсоедините разъем датчика ТВВТ.
42. Установите  радиатор  системы  охлаждения  и

вентиляторы

охлаждения

двигателя.

Смотрите Раздел 1D, Система охлаждения.



28. Подсоедините  все  необходимые  вакуумные

трубки, включая вакуумный шланг тормозного
усилителя.

29. Подсоедините  разъем  кислородного  датчика,

если имеется.

30. Подсоедините  провод  клеммы "S" тягового

реле стартера и провод питания.

31. Подсоедините разъем регулятора напряжения

генератора.

32. Подсоедините разъем датчика УТОЖ.
33. Подсоедините разъем датчика ТОЖД.
34. Подсоедините разъем датчика ПДЗ.
35. Подсоедините разъем клапана КХХ.
36. Подсоедините разъем датчика АДВВТ.
37. Подсоедините

датчик

детонации,

если

имеется.
