Daewoo Lacetti (2004 год). Руководство - часть 5



ОСНОВНЫЕ  СВЕДЕНИЯ    0В – 17

Расположение

таблички

с

идентификационным

номером

автомобиля (VIN)

Табличка

с

идентификационным

номером

автомобиля прикреплен в верхней части панели
щитка отсека двигателя.
















Табличка

с

идентификационным

номером автомобиля


















1.  Наименование производителя
2.  Номер одобрения типа автомобиля
3.  Идентификационный

номер

автомобиля

(VIN)
4.  Полная масса автомобиля (ПМА)
5.  Комбинированная  масса  (ПМА + масса
прицепа)
6.  Максимально

допустимая

нагрузка

на

переднюю ось
7.  Максимально

допустимая

нагрузка

на

заднюю ось









Расположение

выбитого

идентификационного

номера

автомобиля

















Идентификационный номер автомобиля выбит в
верхней части панели щитка отсека двигателя.

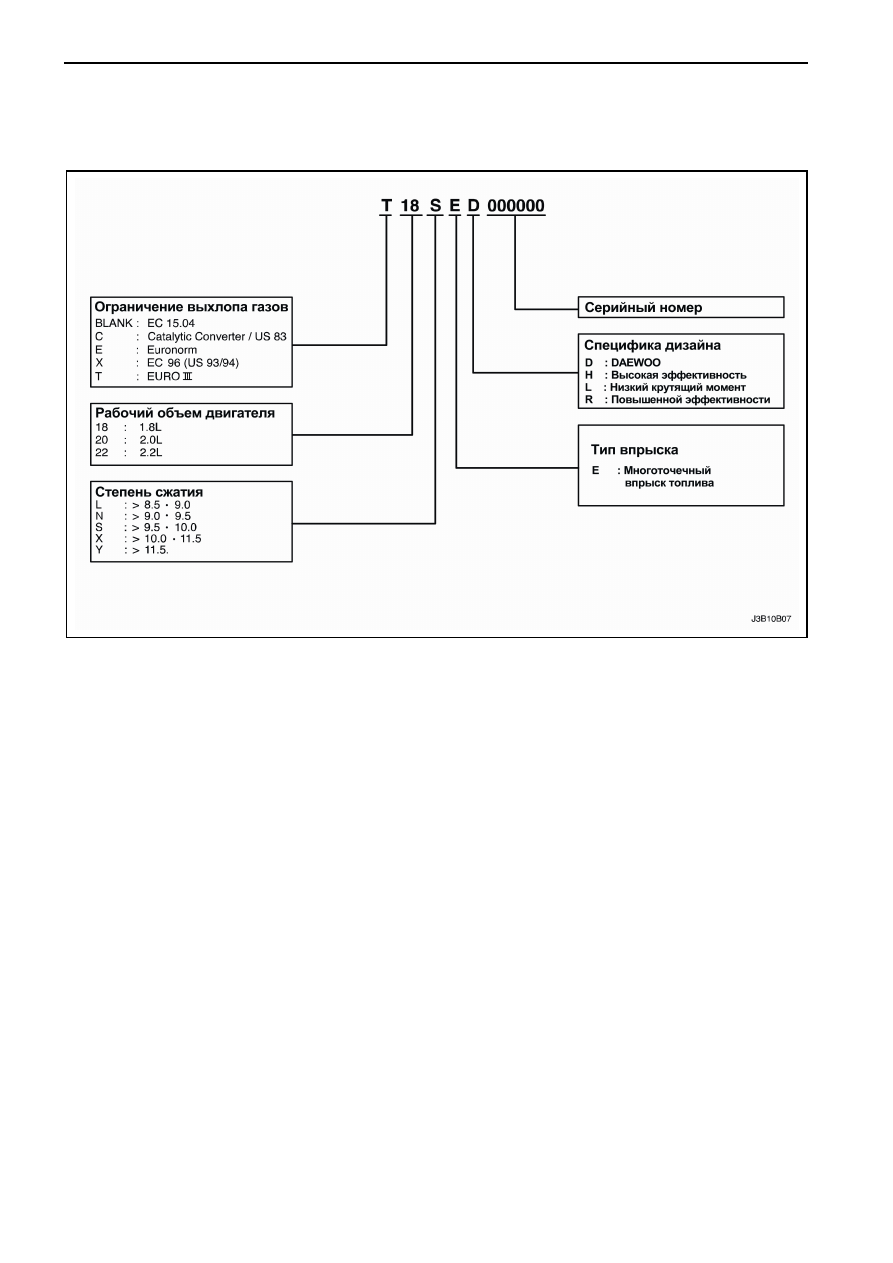

Расположение номера двигателя

Номер  двигателя  выбит  в  блоке  цилиндров
двигателя  под  четвертой  трубой  выпускного
коллектора.

1.8 DOHC

0В – 18  ОСНОВНЫЕ  СВЕДЕНИЯ

Номер двигателя 1.8 DOHC



ОСНОВНЫЕ  СВЕДЕНИЯ    0В – 19

Табличка  с  идентификационным
номером  механической  коробки
передач
















1.  Идентификационный код
2.  Порядковый номер


Идентифика

-ционный

код

Двигател

ь

Передаточно

е число

CV

1.8 DOHC

3.722 CR



Расположение

таблички

с

идентификационным

номером

механической коробки передач
















Табличка  с  идентификационным  номером
механической коробки передач прикреплен
в  верхней  части  картера  коробки  передач
рядом с двигателем.

Табличка  с  идентификационным
номером

автоматической

коробки передач
















1.  Номер агрегата
2.  Серийный номер
3.  Код модели
4.  Государство и наименование компании


Код детали

Двигатель

AW

1.8 DOHC



Расположение

таблички

с

идентификационным

номером

автоматической  коробки  передач
(ZF 4HP16)
















Табличка  с  идентификационным  номером
автоматической

коробки

передач

прикреплен

в

нижней

части

задней

стороны  картера  коробки  передач  рядом  с
панелью щитка отсека двигателя.

0В – 20  ОСНОВНЫЕ  СВЕДЕНИЯ

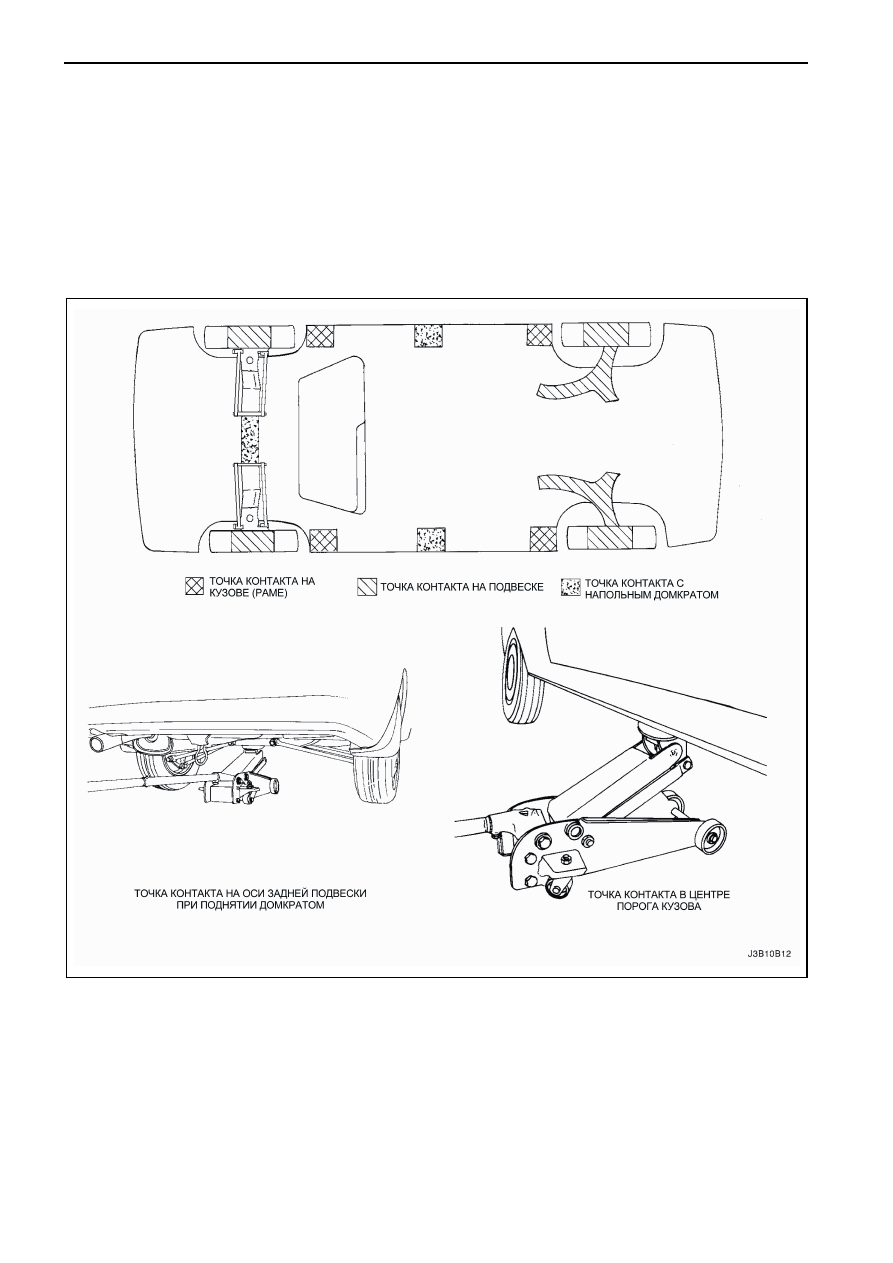

ПРОЦЕДУРА

ПОДНЯТИЯ

АВТОМОБИЛЯ

Примечание:

Для

поднятия

автомобиля,

расположите  лапки  подъемного  оборудования  в
указанных  местах,  как  показано  на  рисунке.  При
установке  подъемного  оборудования  в  других
местах  можно  деформировать  кузов.  Многие
станции  технического  обслуживания  оснащены

автоматическими  подъемниками,  с  помощью
которых поднимают автомобиль за определенные
места  кузова.  Если  используются  другие  методы
подъема

автомобиля,

будьте

предельно

осторожны,  чтобы  не  повредить  топливный  бак,
топливозаливную  горловину,  элементы  системы
выпуска или днище кузова.



Места упора кузова для подъема автомобиля
