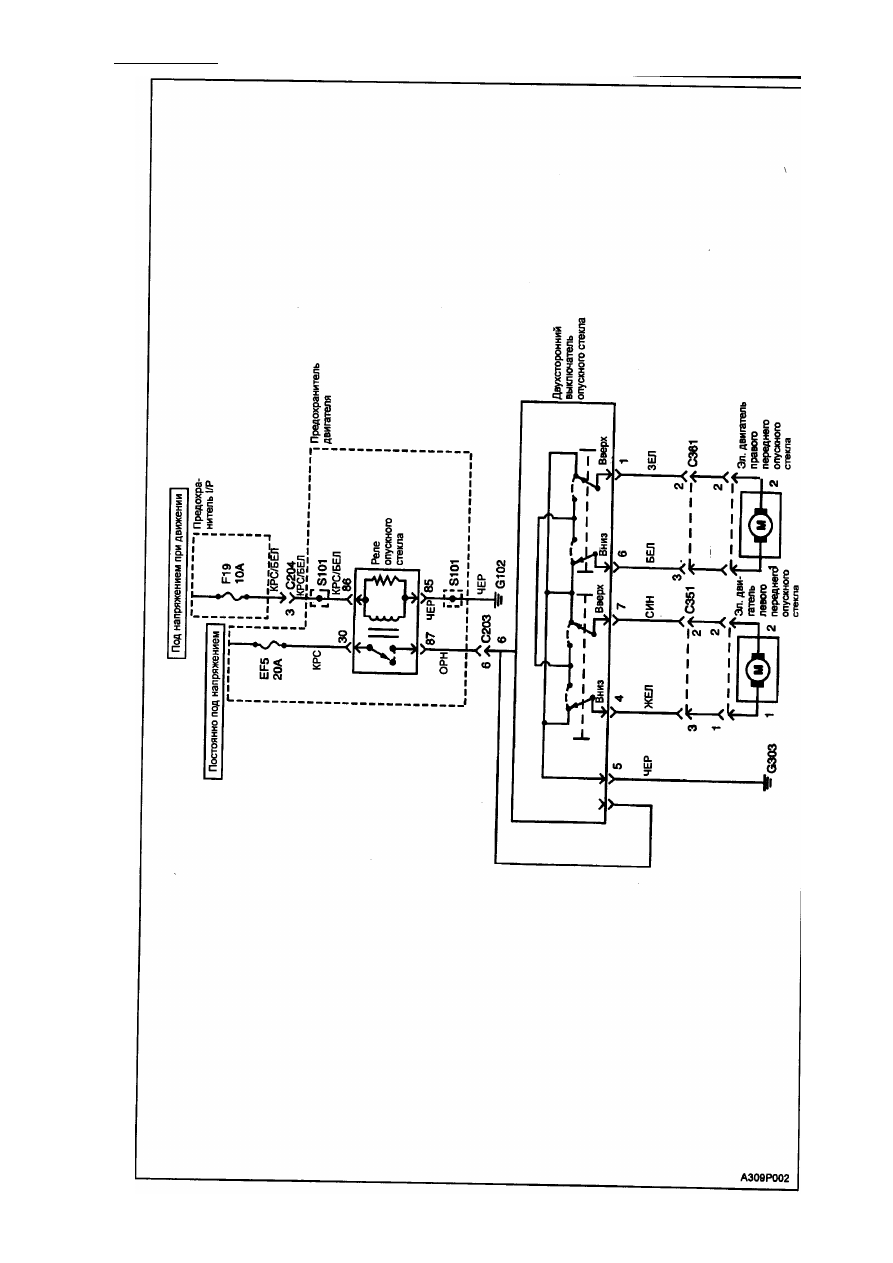

9Р-6 ДВЕРИ

ОПУСКНЫ

Е

 СТЕКЛ

А

 ДВЕРЕ

Й

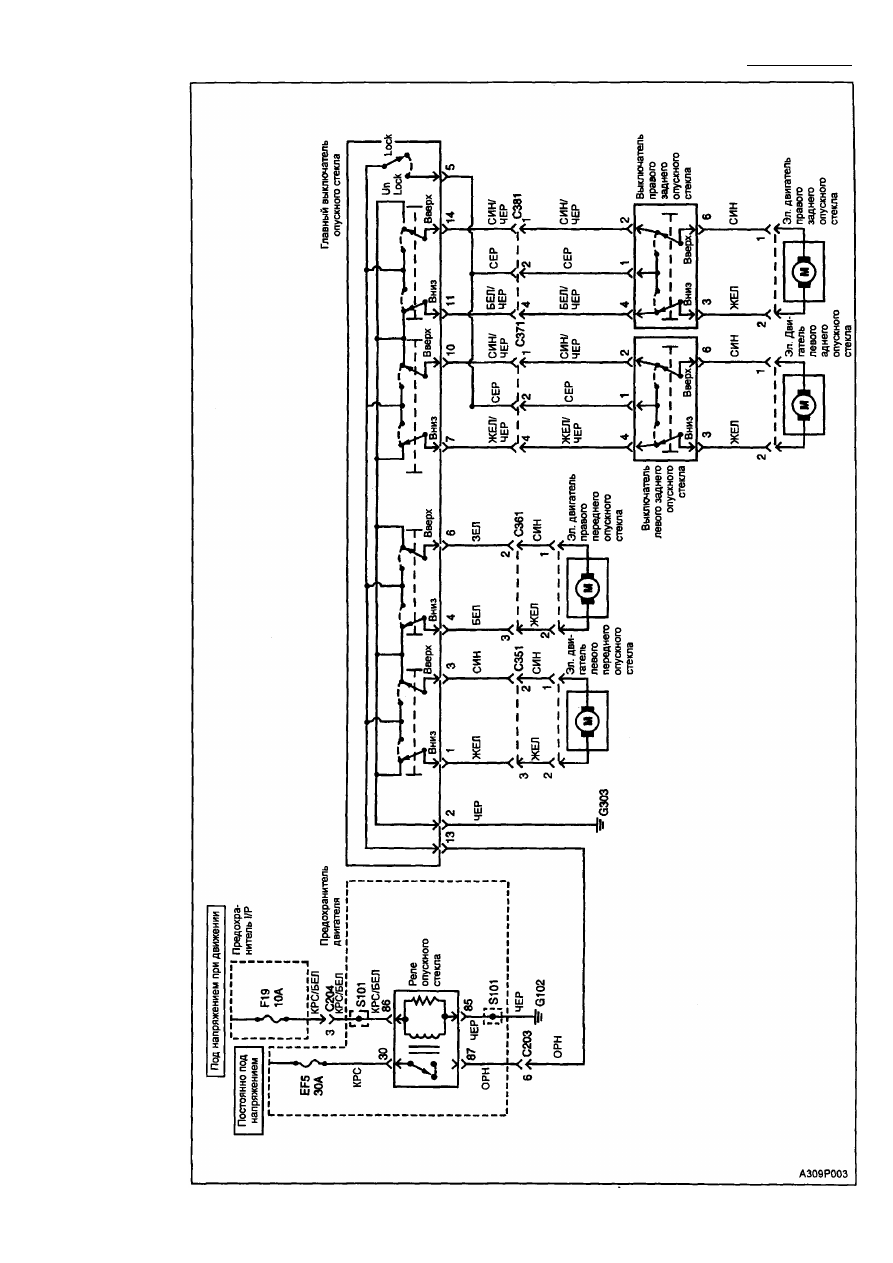

ДВЕРИ 9Р- 7

ОПУСКНЫ

Е

 СТЕКЛ

А

 ДВЕРЕ

Й

9Р-8 ДВЕРИ

Д И А Г Н О С Т И К А

О П У С К Н Ы Е  С Т Е К Л А

Опускаются и поднимаются только передние стекла,

одно или оба стекла неподвижны

ВНИМАНИЕ: Если эл. двигатели стекол питаются током непосредственно от
батареи, один из проводов должен быть с предохранителем. Если провода слу­

чайно соприкоснутся, предохранитель предотвратит искрение и возгорание,
вызванные неожиданным перегревом провода.

Пункт

Действие

Величина

Да

Нет

1

1. Включите зажигание.

2. Попытайтесь привести в движение оба стекла.

Движется ли какое-нибудь стекло?

-

Перейти

к п. 15

Перейти

к п. 2

2

Наглядно проверьте соединение двухстороннего вык­

лючателя, приводящего в движение стекло.

Правильно ли прикреплен разъем к выключателю?

-

Перейти

к п. 4

Перейти

к п. 3

3

Правильно подключите разъем к двухстороннему
выключателю, приводящему в движение стекло.
Восстановление окончено?

-

Система в

порядке

-

4

1. Отключите разъем от двухстороннего выключате­

ля, приводящего в движение стекло.
2. Включите зажигание.
3. Проверьте напряжение на клемме 8 двухстороннего
выключателя, приводящего в движение стекло.
Соответствует ли напряжение установленной ве­
личине?

11 -14 V

Перейти

к п. 13

Перейти

к п. 5

5

Проверьте предохранители F19 и EF5.
Не перегорел ли один из них?

-

Перейти

к п. 6

Перейти

к п. 7

6

1. Проверьте, нет ли в цепи короткого замыкания и,

если нужно, исправьте.
2. Замените перегоревший предохранитель.

Восстановление окончено?

-

Система в

порядке

-

7

1. Включите зажигание.

2. Проверьте напряжение на предохранителях F19 и

EF5.
Равны ли обе величины напряжения установленному

значению?

11 -14 V

Перейти

к п. 9

Перейти

к п. 8

8

Восстановите питание в цепи при включенном зажи­
гании. Восстановление окончено?

-

Система в

порядке

-

9

1. Снимите реле опускного стекла.

2. Включите зажигание.
3. Проверьте напряжение на 30 и 86 клеммах реле
опускного стекла. (Клеммы реле можно распознать по
находящимся в нижней части реле маркировкам.)

11 -14V

Перейти

к п. 11

Перейти

к п. 10

10

Восстановите разомкнутую цепь между предохрани­

телями и реле опускного стекла.

Восстановление окончено?

-

Система в

порядке

-

ДВЕРИ 9Р-9

Опускаются и поднимаются только передние стекла,

одно или оба стекла неподвижны (продолжение)

Пункт

Действие

Величина

Да

Нет

11

Когда реле опускного стекла не установлено, для
проверки сопротивления между массой и 85 клеммой
реле опускного стекла используйте омметр.

~ 0 Ом

Перейти

к п. 10

Перейти

к п. 9

12

Восстановите разомкнутую цепь между массой и 85
клеммой реле опускного стекла.
Восстановление окончено?

-

Система в

порядке

-

13

1. Временно поменяйте местами: временное реле

соответствующего типа и реле опускного стекла.
2. Попытайтесь привести в действие опускное стекло.
Движутся ли стекла после замены реле?

-

Перейти

к п. 11

Перейти

к п. 12

14

1. Верните временное реле на свое место.

2. Верните на место первоначально стоявшее реле
опускного стекла. Восстановление окончено?

-

Система в

порядке

-

15

Восстановите разомкнутую цепь между 87 клеммой
реле опускного стекла и 8 клеммой двухстороннего
выключателя опускного стекла.
Восстановление окончено?

-

Система в

порядке

-

16

Если двухсторонний выключатель опускного стекла
отключен, воспользуйтесь омметром для проверки

сопротивления между массой и клеммой 5 разъема
двухстороннего выключателя опускного стекла. Равно
ли сопротивление установленной величине?

~ 0 Ом

Перейти

к п. 15

Перейти

к п. 14

. 17

Восстановите разомкнутую цепь между массой и
клеммой 5 разъема двухстороннего выключателя

опускного стекла. Восстановление окончено?

-

Система в

порядке

-

18

1. Снимите панель внутренней отделки двери, стекло

на которой не движется.

2. Передвиньте аккумуляторную батарею достаточно
близко к двери так, чтобы эл. двигатель стекла можно
было приводить в движение непосредственно от
аккумуляторной батареи.
3. Отсоедините двухштыревой разъем эл. двигателя
стекла на двери.

Внимание: во избежание сгорания предохранителя не

допускайте прикасания проводов друг к другу.
4. Подсоедините провод к отрицательной клемме ак­

кумуляторной батареи и к одной из клемм в двухшты-
ревом разъеме эл. двигателя стекла.
5. Подсоедините провод между положительной клем­
мой аккумуляторной батареи и к оставшейся клемме в

двухштыревом разъемом эл. двигателя стекла. Пока
двигатель работает стекло должно двигаться.
6. Для перемещения стекла в противоположном нап­

равлении, поменяйте местами провода на разъеме эл.

двигателя стекла.

Перемещается ли стекло в обоих направлениях, если

эл. двигатель питается непосредственно от аккумуля­
торной батареи?

-

Перейти

к п. 17

Перейти

к п. 16
