РАЗДЕЛ 9O

БУФЕР И  Н А К Л А Д К И

С О Д Е Р Ж А Н И Е

Моменты затяжки резьбовых соединений 9O-1

Техническое обслуживание и ремонт 9O-2

Обслуживание на автомобиле 9O-2

Накладка переднего буфера 9O-2
Передний буфер 9O-4
Противоударная накладка переднего буфера 9O-4
Накладка заднего буфера 9O-5
Задний буфер 9O-9
Противоударная накладка заднего буфера. 9O-10

Общее описание и работа 9O-11

Буферы 9O-11

МОМЕНТЫ ЗАТЯЖКИ РЕЗЬБОВЫХ СОЕДИНЕНИЙ

Применение

Н•м

Фунт/фут  Фунт/дюйм

Винты позади накладки

5,5

-

49

Гайки противоударной накладки переднего
буфера

27

20

-

Винты в отверстиях переднего колеса

1,5

-

13

Гайки нижней задней противоударной
накладки

27

20

-

Болты накладки багажника

5,5

-

49

Винты противогрязевого кожуха

1,5

-

13

Гайки задней противоударной накладки

27

20

-

Винты задней верхней накладки

5,5

-

49

Болты брызговика

1,5

-

13

Гайки брызговика

1,5

13

Винты брызговика

1,5

-

13

Болты отделочной панели

10

-

89

9О-2 БУФЕР И НАКЛАДКИ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

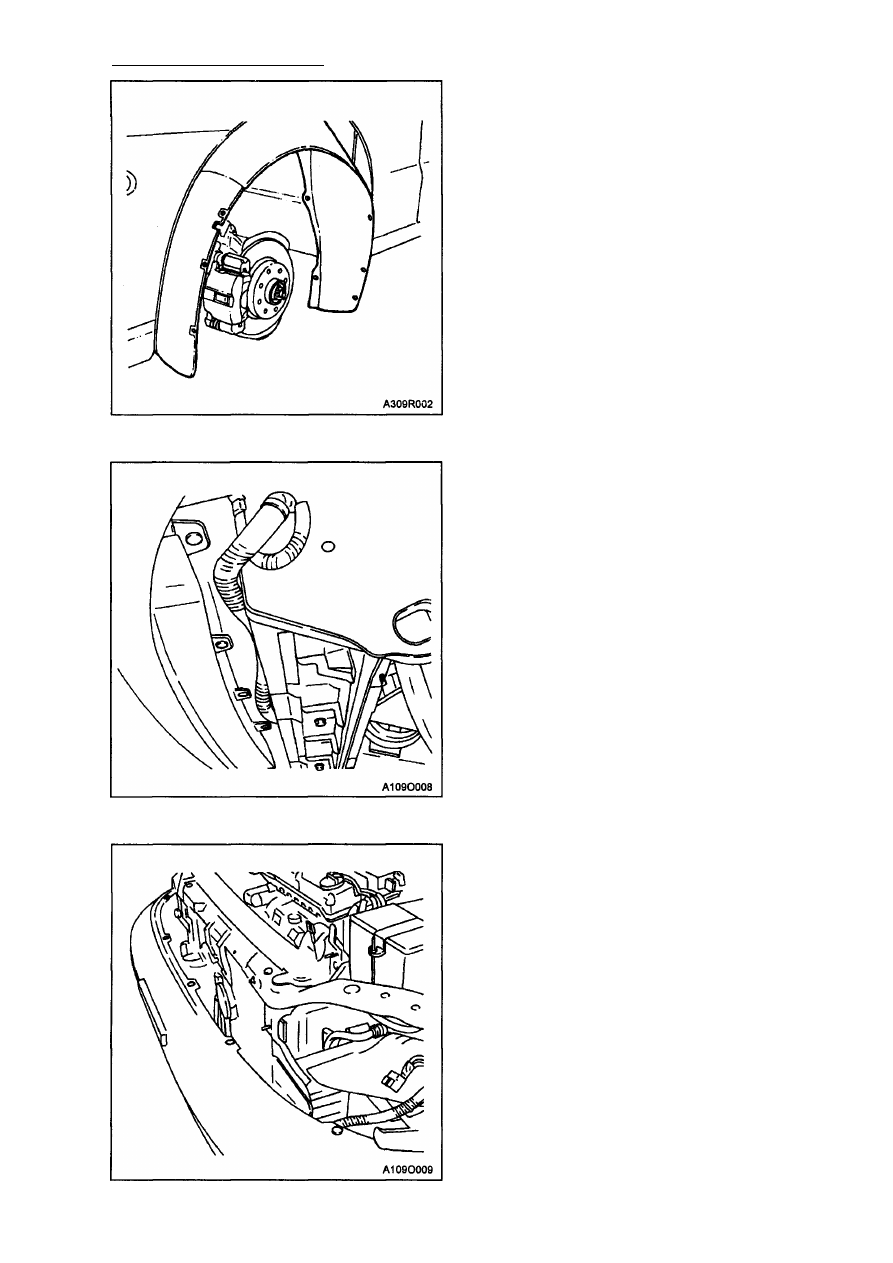

НАКЛАДКА ПЕРЕДНЕГО БУФЕРА

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Снимите передние колеса как описано

в Разделе 2Е, "Шины и колеса".

3. Выверните винты, болты, гайки и сни­

мите брызговики с переднего колеса.

4. Снимите фары и передние фары с про-

тивотуманными стеклами как описано в
разделе 9В, "Системы освещения".

5. Выверните винты колеса.
6. Выверните винты позади накладки.
7. Выверните винты снизу накладки.

8. Выверните винты сверху накладки.
9. Снимите накладку переднего буфера.

БУФЕР И НАКЛАДКИ 9О-3

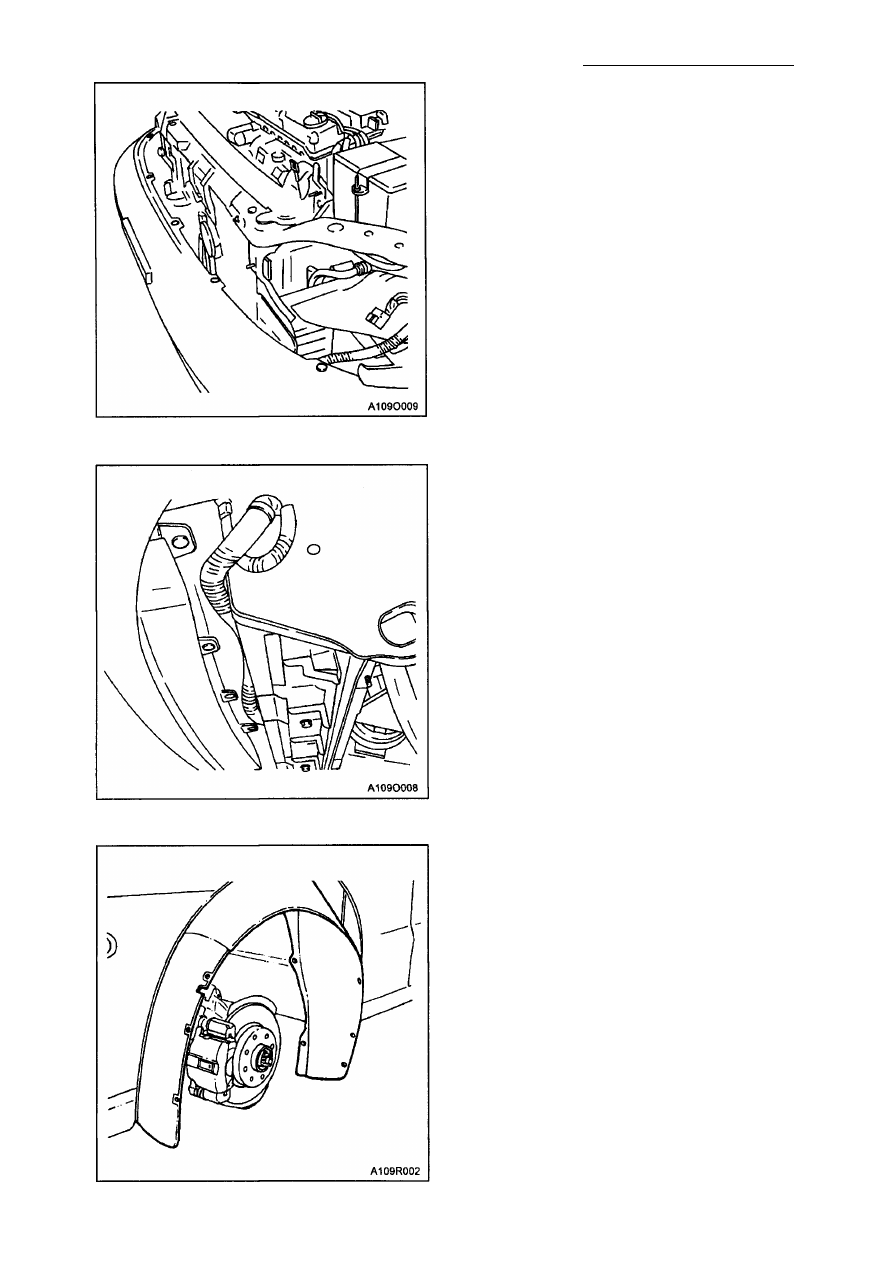

Процедура установки
Примечание: различные металлы при

прямом контакте друг с другом могут
быстро подвергаться коррозии. Убеди­

тесь, что используете правильные кре­

пежные детали для предотвращения
преждевременной коррозии.

1. Установите накладку буфера.

2. Вверните винты сверху накладки.

3. Вверните винты снизу накладки.
4. Вверните винты позади накладки.

Затяжка
Затяните винты позади накладки с уси­
лием 5,5 Н•м.

5. Вверните винты колес.

Затяжка
Затяните винты переднего колеса с
усилием 1,5 Н•м.

6. Установите фары и противотуманные

фары как описано в Разделе 9В, "Ос­
ветительные системы".

7. Закрепите винтами, болтами и гайками

брызговики ниши переднего колеса.

8. Установите переднее колесо как опи­

сано в Разделе 2Е, "Шины и колеса".
Затяжка
Затяните винты брызговика с усилием

1,5 Н•м.

Затяните болты брызговика с усилием

1,5 Н•м.

Затяните гайки брызговика с усилием

1,5 Н•м.

9. Подсоедините отрицательный провод

батареи.

9О-4 БУФЕР И НАКЛАДКИ

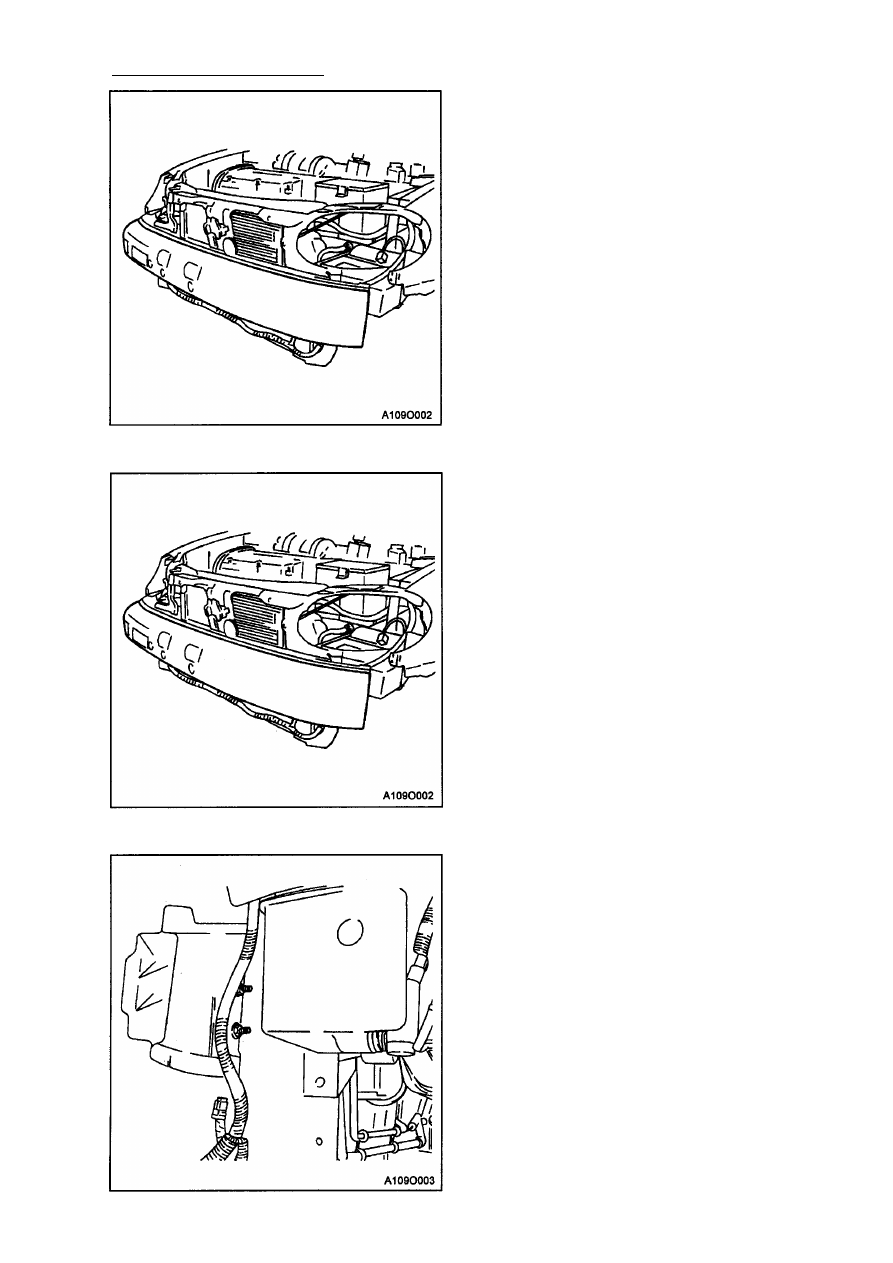

ПРОТИВОУДАРНАЯ НАКЛАДКА

ПЕРЕДНЕГО БУФЕРА

Процедура снятия

1. Снимите передний буфер как описано в

гл. "Передний буфер" этого раздела.

2. Открутите гайки и снимите противоу­

дарную накладку переднего буфера.

ПЕРЕДНИЙ БУФЕР

Процедура снятия

1. Снимите накладку переднего буфера

как описано в гл. "Накладка переднего
буфера" этого раздела.

2. Снимите буфер.

Процедура установки

1. Установите буфер.

2. Установите накладку переднего буфера

как описано в гл. "Накладка переднего
буфера" этого раздела.
