9L -18 СТЕКЛА И ЗЕРКАЛА

Процедура установки

1. Закрепите форточку винтами.

Затяжка

Затяните винты навесов форточки с
усилием 4,5 Н•м.

2. Закрепите винтами задвижку форточки.

Затяжка

Затяните винты форточки с усилием

4,5 Н•м.

3. Установите молдинг стойки как описано

в Разделе 9М, "Внешняя отделка кузо-
ва.

4. Установите регулятор высоты ремня

переднего сидения как описано в
Разделе 8А, "Ремни сидения".

4. Выверните винты и снимите форточку.

СТЕКЛА И ЗЕРКАЛА 9L -19

ВНУТРЕННЕЕ ЗЕРКАЛО

Внутреннее зеркало устанавливается на
подставке, которая крепится к переднему
стеклу. Подставка устанавливается пос­

тавщиком стекла с помощью пластичного

поливинилбутилового клея.
Сменное ветровое стекло имеет подстав­
ку для зеркала, закрепленную на уст­
ройстве стекла. Для того, чтобы устано­
вить снятую подставку зеркала или уста­
новить новую деталь, потребуется сле­
дующее:
• Клей марки Loctite®, время склеива­

ния - одна минута.

• Оригинальная или сменная подставка

для зеркала.

• Восковой маркировочный карандаш

или цветной мелок.

• Спирт для полирования.
• Бумажное полотенце для протирания.
• Мелкая наждачная бумага.
• Гаечный ключ на 2 мм.

Процедура установки

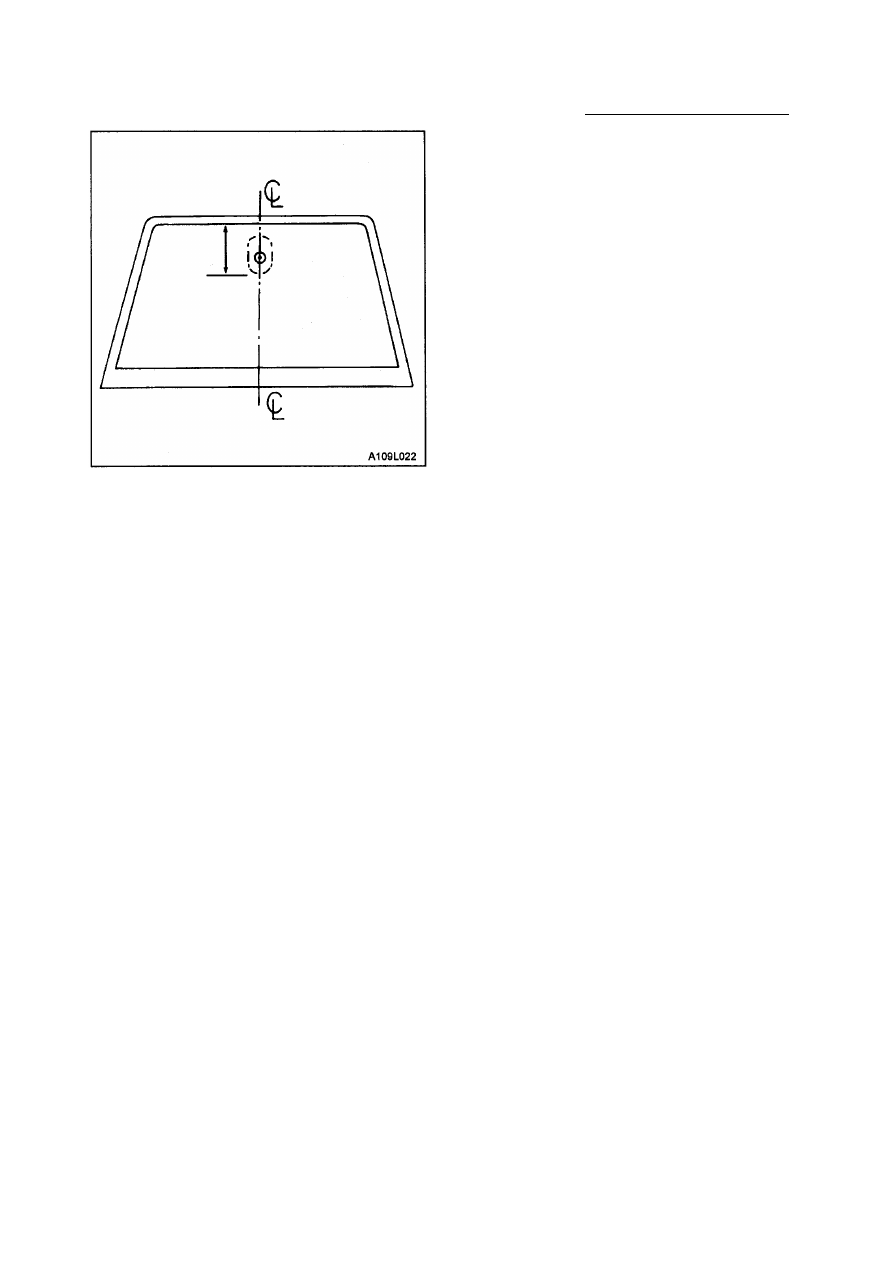

1. Измерьте расстояние от линии головы

до нижней части крепления подставки

зеркала на ветровом стекле.

9L - 20 СТЕКЛА И ЗЕРКАЛА

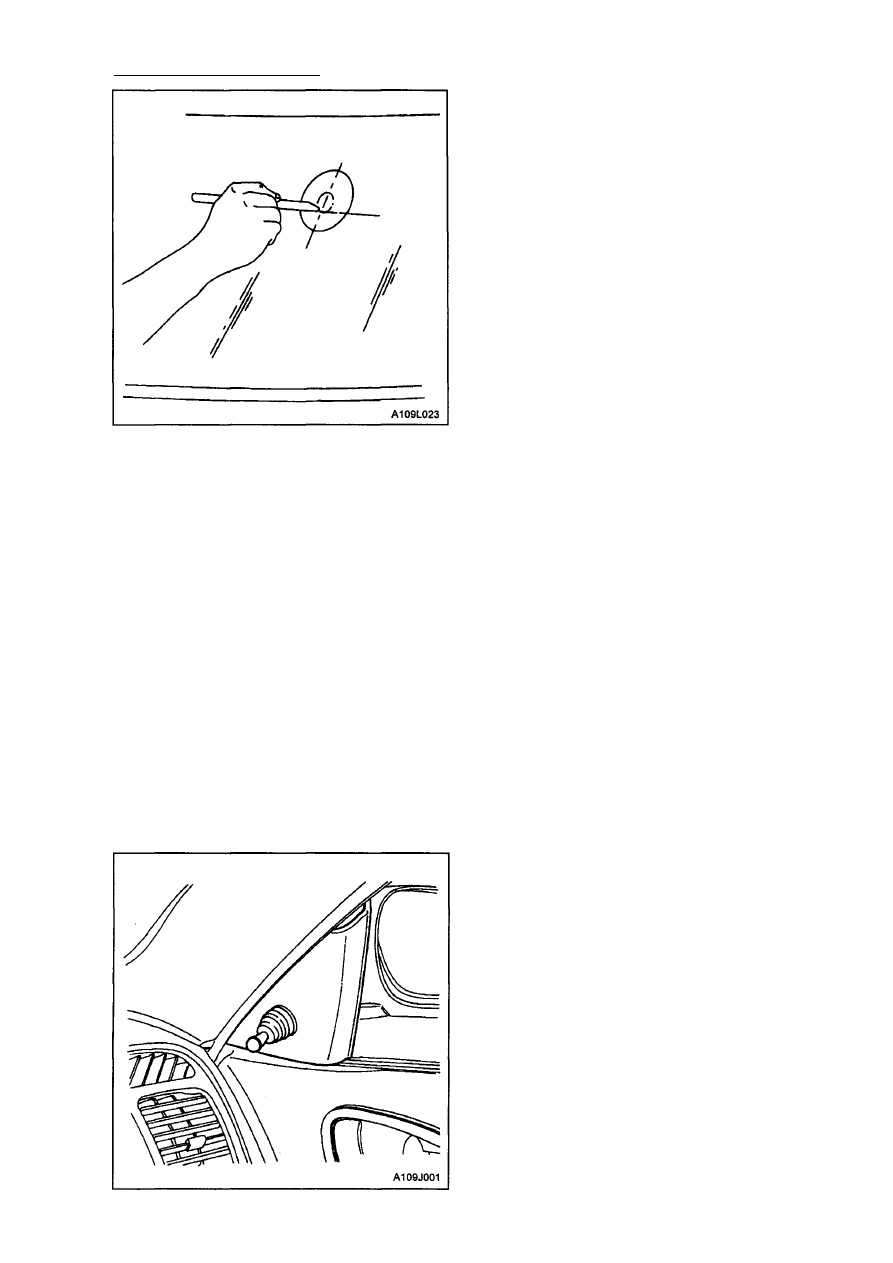

2. Отметьте положение на внешней сто­

роне стекла восковым карандашом или
цветным мелком. Вокруг места распо­
ложения опоры зеркала нарисуйте
большой круг.

3. Очистите внутреннюю поверхность стек­

ла бумажным полотенцем и бытовым

очистителем, чистящим раствором для
стекла или полирующим составом. Нат­
рите стекло досуха. Затем протрите по­
верхность бумажным полотенцем, смо­
ченным в спирте, чтобы удалить все
следы чистящих порошков или раство­

ров.

4. Если подставка для зеркала новая, об­

работайте соединительную поверх­
ность мелкой наждачной бумагой. Если
используется заводская подставка, то
необходимо предварительно удалить
весь фабричный клей.

5. Протрите прошкуренную поверхность

подставки чистым бумажным полотен­
цем, смоченным в спирте. Дайте высох­
нуть.

6. Перед установкой подставки для зерка­

ла на стекло ознакомьтесь с инструк­

цией изготовителя по применению клея
и установке подставки.

7. Поместите подставку на отмеченное

место. Равномерно надавите и приж­
мите подставку к стеклу. Держите в те­
чение 30-60 сек.

8. Через 5 мин удалите избыточный клей

спиртом или раствором для чистки
стекла.

9. Закрепите внутреннее зеркало на подс­

тавке с помощью крепежного винта.

Затяжка

Затяните крепежный винт зеркала с
усилием 1,2 Н•м.

НАРУЖНЫЕ ЗЕРКАЛА

Процедура снятия

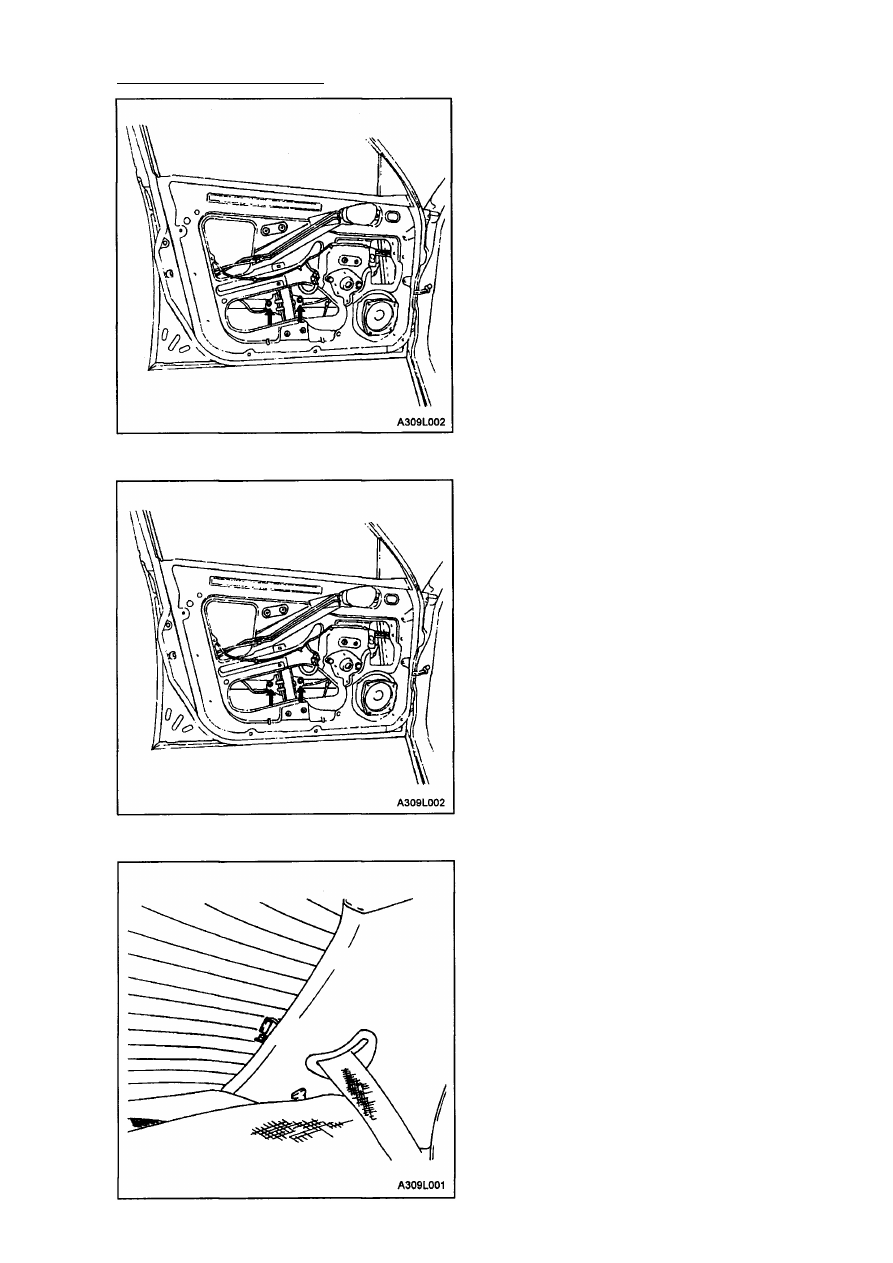

1. Снимите заводской знак с передней

двери. (Показано ручное дистанцион­

ное управление зеркалом)

СТЕКЛА И ЗЕРКАЛА 9L - 21

2. Отсоедините разъем зеркала с элект­

роприводом, если зеркало им оснаще­
но.

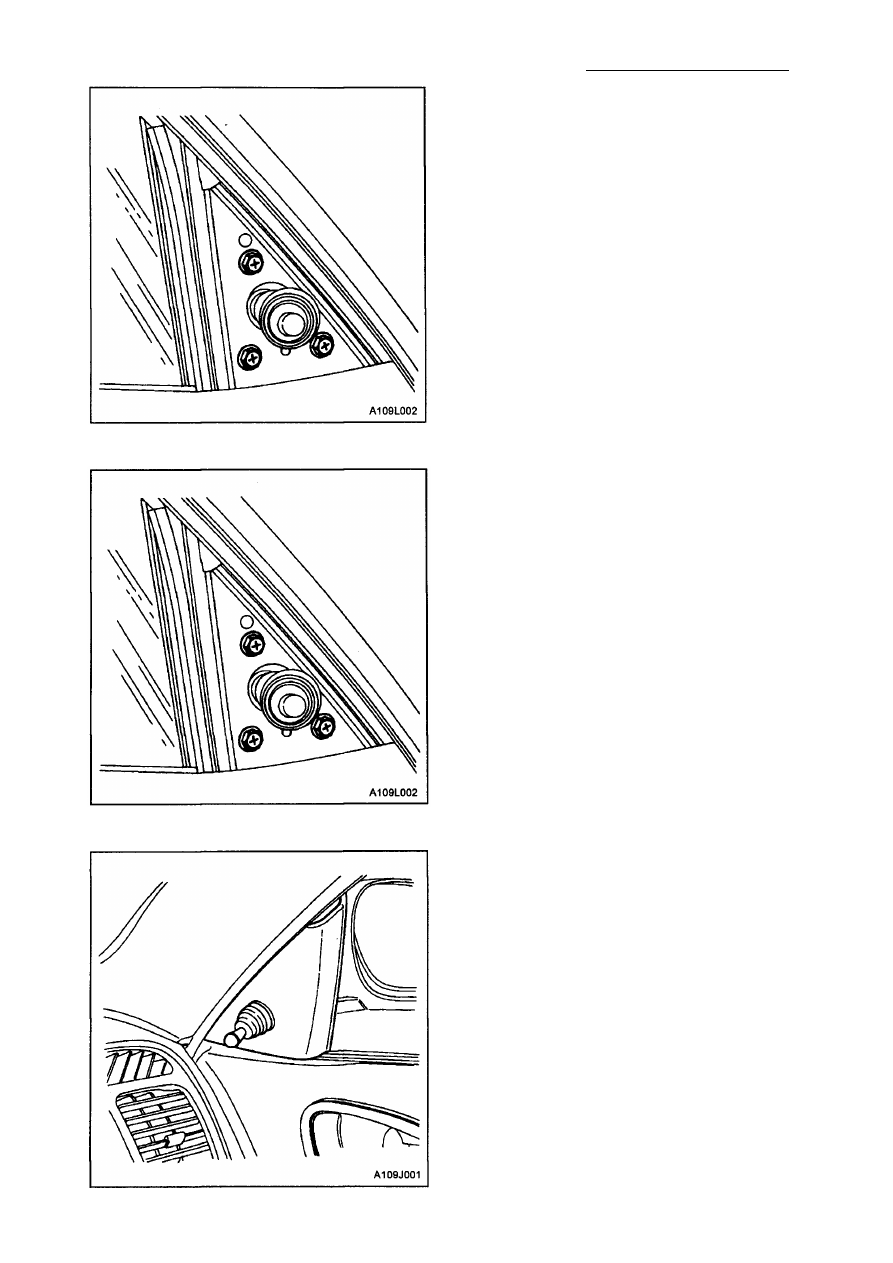

3. Выверните винты и снимите внешнее

зеркало. (Показано зеркало с ручным
дистанционным управлением)

Процедура установки

1. Закрепите внешнее зеркало на дверь с

помощью винтов.

Затяжка

Затяните сборочные винты внешнего
зеркала с усилием 4,5 Н•м. (Показано
ручное дистанционное управление
зеркалом)

2. Подсоедините разъем зеркала с элект­

роприводом, если зеркало им оснаще­
но.

3. Установите заводской знак (показано

зеркало с ручным дистанционным уп­

равлением).
