9Е-40 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

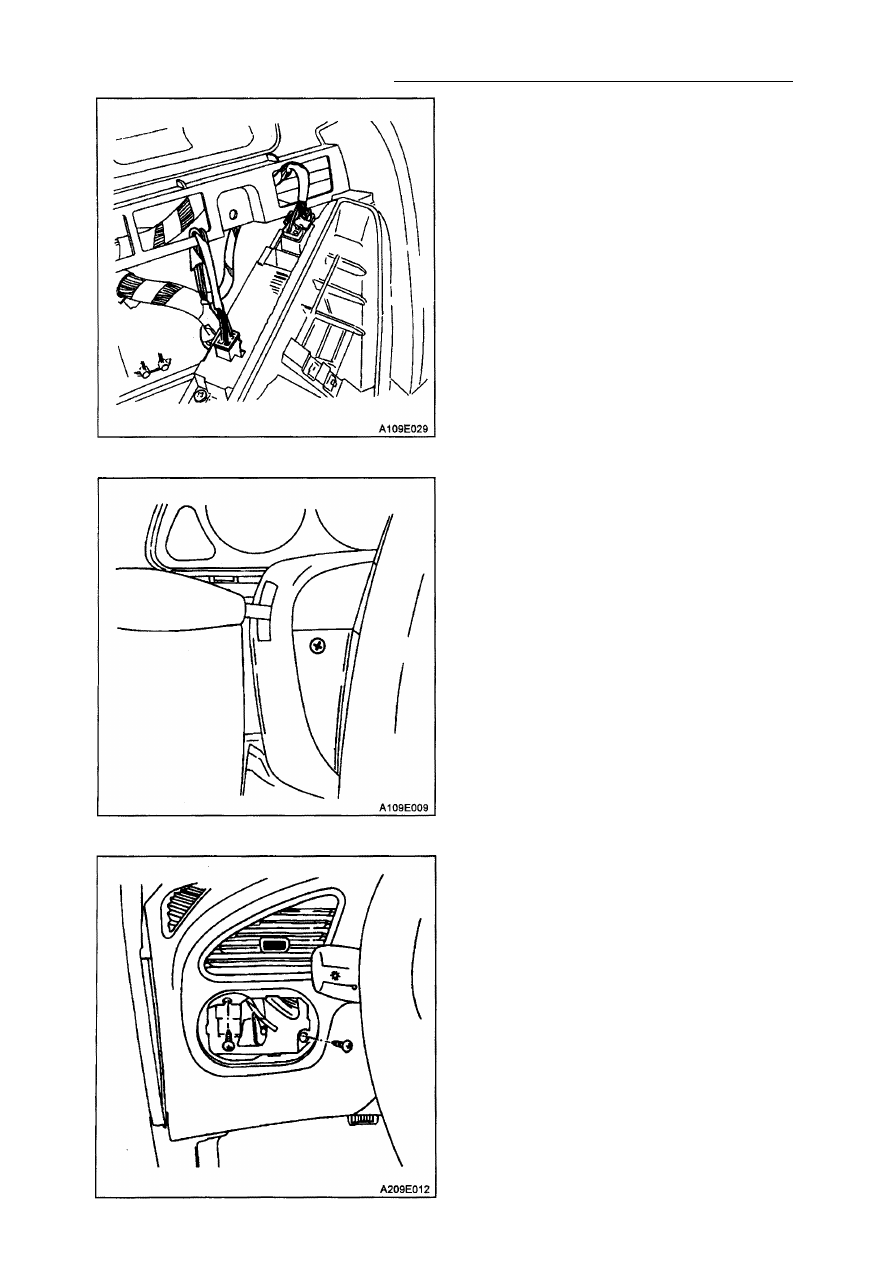

5. Открутите винты декоративной пане­

ли над панелью приборов.

6. Снимите левую часть декоративной

панели, чтобы получить доступ к

винтам панели приборов.

7. Открутите винты декоративной пане­

ли с левой стороны.

8. Открутите винты и снимите верхнюю

декоративную крышку рулевой

колонки.

9. Снимите декоративную крышку пане­

ли приборов.

10. Отсоедините разъемы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-41

Процедура установки

1. Присоедините разъемы.

2. Установите панель приборов.
3. Наживите винты и установите верх­

нюю декоративную крышку рулевой
колонки.

Затяжка

Затяните винты с усилием 3 Н•м.

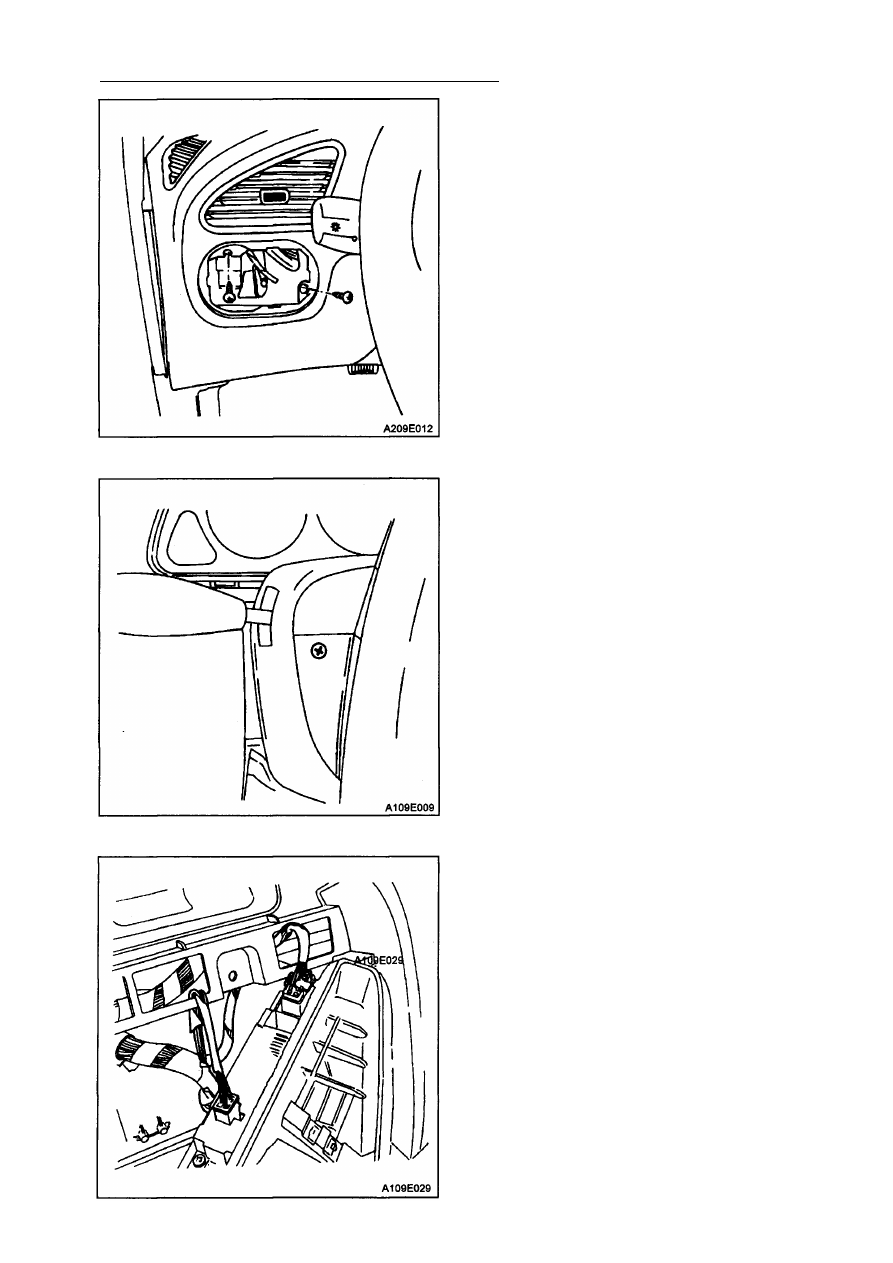

4. Наживите винты декоративной крыш­

ки панели приборов с левой стороны.

Затяжка

Затяните винты с усилием 2,5 Н•м.

9Е-42 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

5. Установите левую часть декоративной

крышки.

6. Наживите винты декоративной крыш­

ки над панелью приборов.

Затяжка

Затяните винты с усилием 2,5 Н•м.

7. Наживите винты декоративной крыш­

ки панели приборов над регуляторами
ОВК/В.

Затяжка

Затяните винты с усилием 2,5 Н•м.

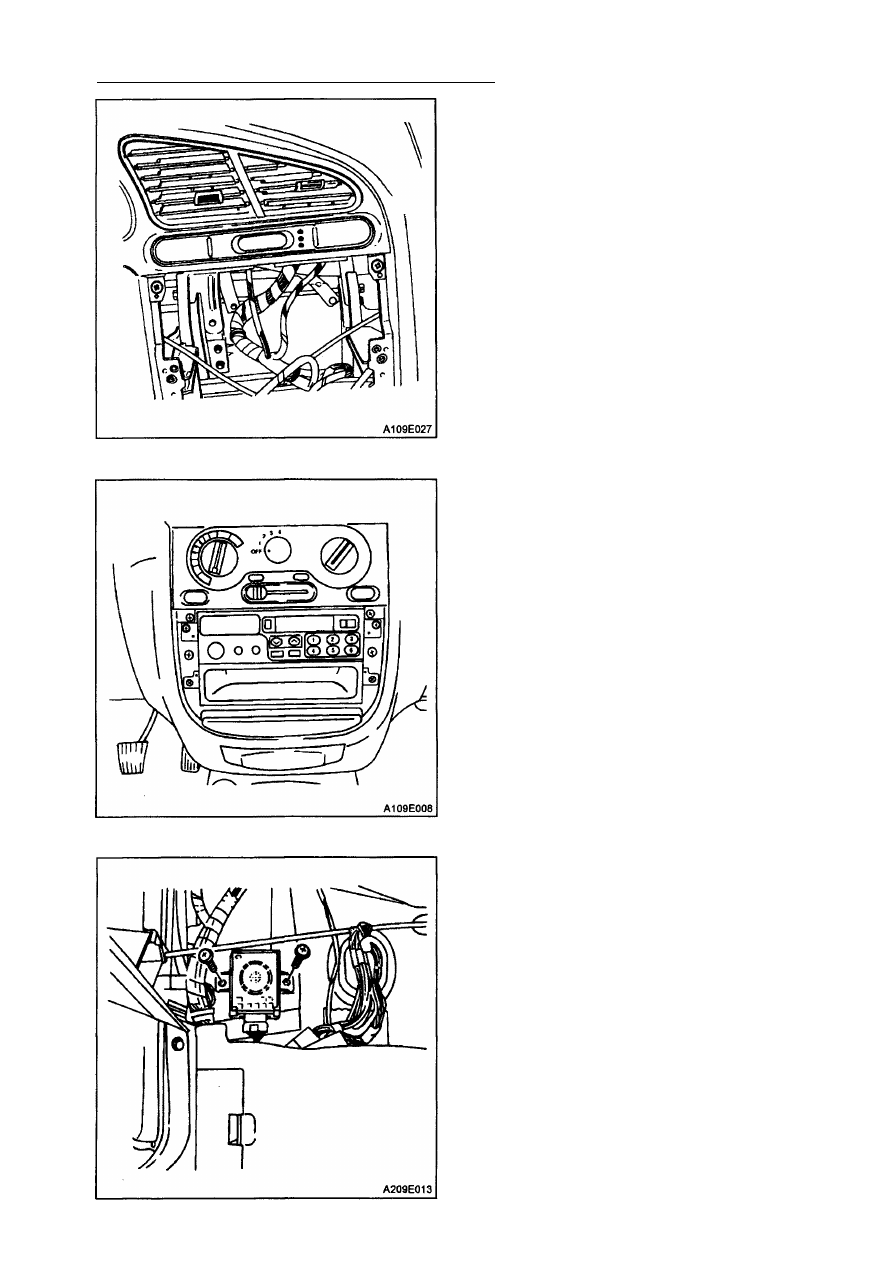

8. Установите регуляторы отопления,

вентиляции и кондиционирования
воздуха (ОВК/В) и наживить винты.

Затяжка

Затяните винты с усилием 4Н•м

9. Установите декоративную крышку

аудиосистемы.

10. Подсоедините отрицательный провод

аккумуляторной батареи.

БЛОК ЗВУКОВОГО СИГНАЛА

(Обычный)
Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

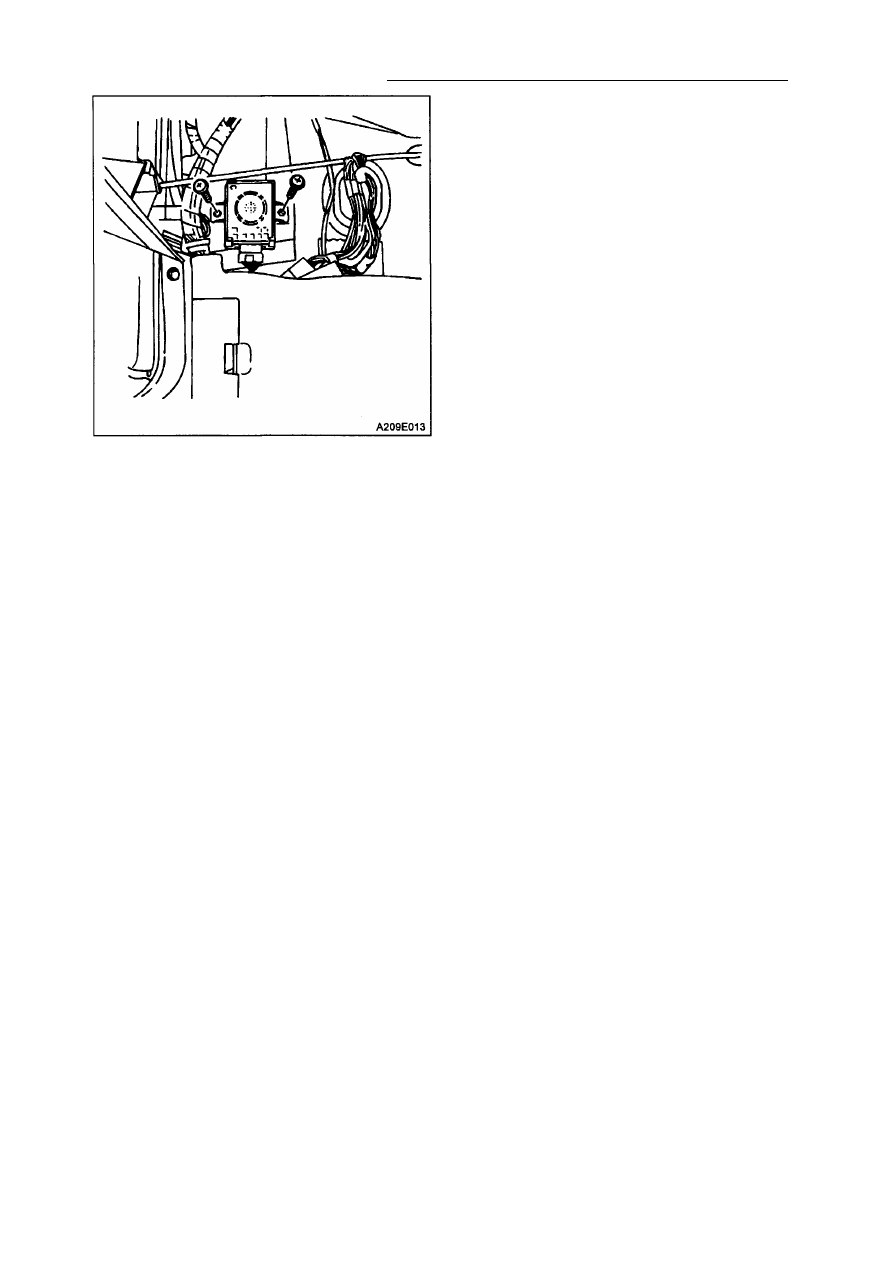

2. Открутите винты и снимите блок звуко­

вого сигнала.

3. Отсоедините разъем.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-43

Процедура установки

1. Присоедините разъем.
Примечание: Разнородные металлы при

прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.
2. Наживите винты и установите блок

звукового сигнала.
Затяжка

Затяните винты с усилием 3,5 Н•м.

3. Присоедините отрицательный провод

аккумуляторной батареи.
