Дэу Ланос. Руководство по ремонту - часть 484

9Е-24 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

ТЕХНИЧЕСКОЕ

ОБСЛУЖИВАНИЕ И

РЕМОНТ

ОБСЛУЖИВАНИЕ НА

АВТОМОБИЛЕ

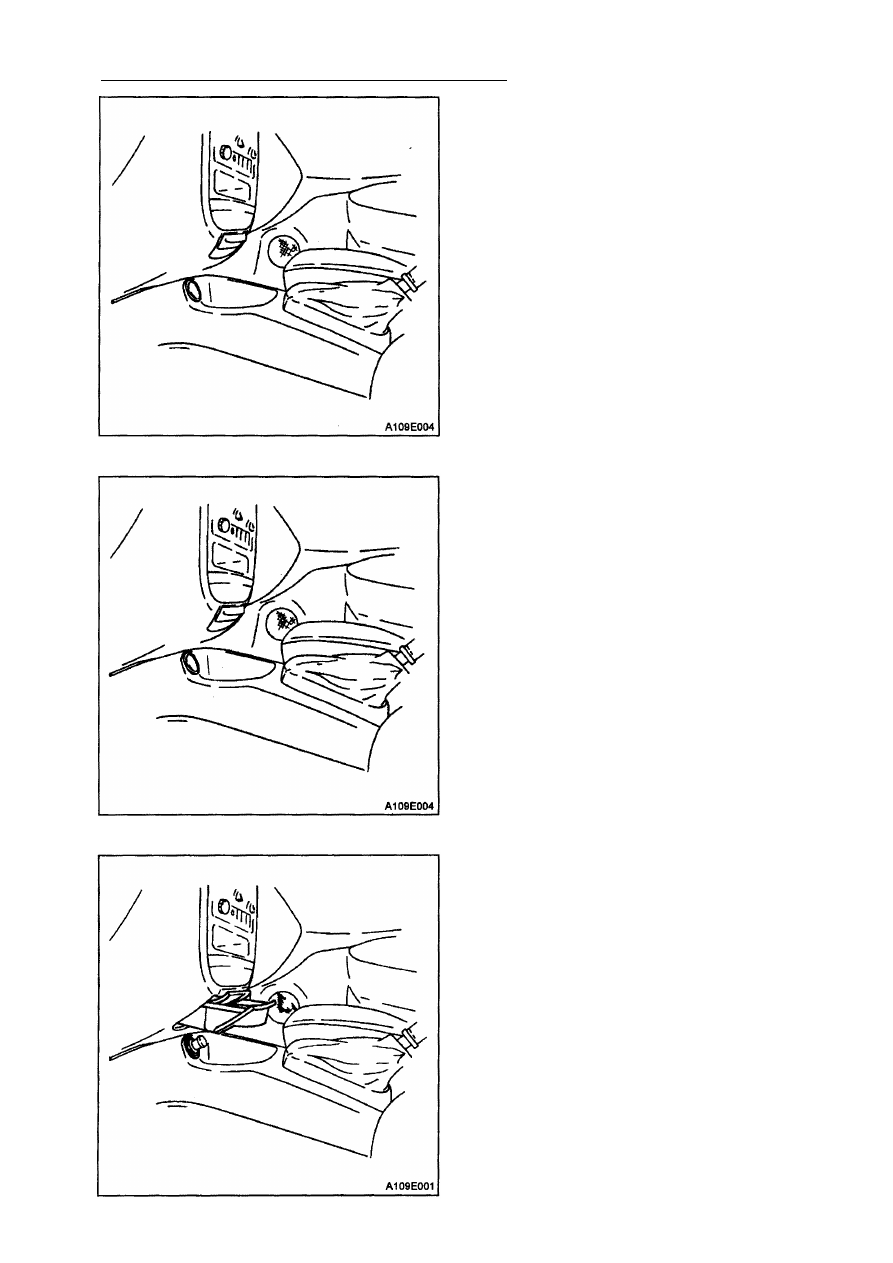

ПРИКУРИВАТЕЛЬ

Процедура снятия
1. Отсоедините отрицательный провод

батареи.

2. Вытащите прикуриватель из корпуса.
3. Снимите корпус прикуривателя с кон­

соли на полу.

4. Отсоедините электрический разъем

прикуривателя.

Процедура установки

1. Подсоедините электрический разъем

прикуривателя.

2. Установите на место корпус прику­

ривателя.

3. Вставьте прикуриватель в корпус.
4. Подсоедините отрицательный провод

аккумуляторной батареи.

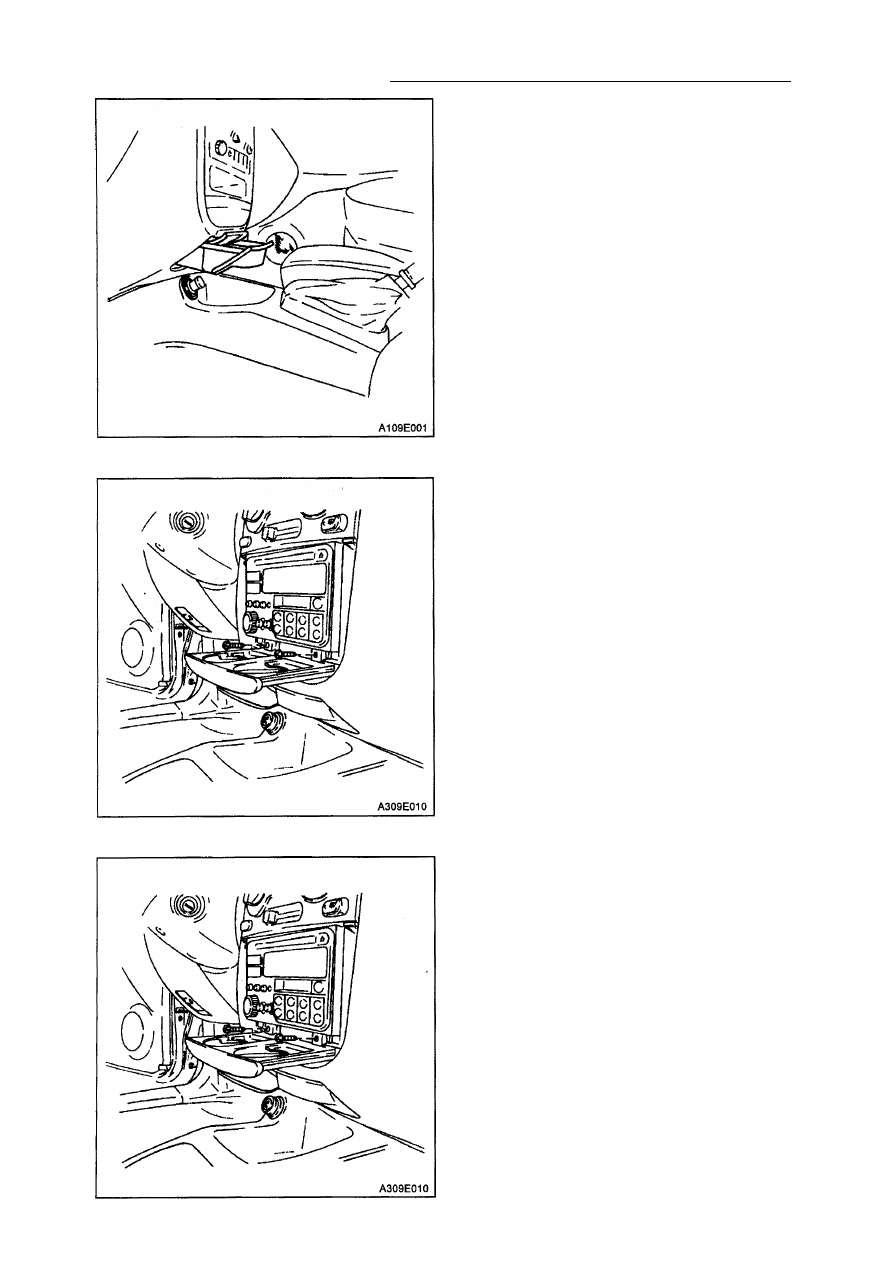

ПЕПЕЛЬНИЦА

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Вытащите пепельницу.
3. Отсоедините электрический разъем

пепельницы.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-25

Процедура установки

1. Подсоедините электрический разъем

пепельницы.

2. Установите на место пепельницу.
3. Подсоедините отрицательный провод

аккумуляторной батареи.

ДЕРЖАТЕЛЬ ДЛЯ ЧАШКИ

Процедура снятия

1. Снимите декоративную панель аудио­

системы.

2. Открутите винты и снимите держатель

для чашки.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро корродировать. Убедитесь в том,
что вы используете правильные крепеж­
ные элементы, чтобы исключить прежде­
временную коррозию.

1. Установите на место держатель для

чашки и наживите винты.
Затяжка

Затяните винты с усилием 2,5 Н•м.

2. Установите на место декоративную

панель аудиосистемы.

9Е-26 КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ

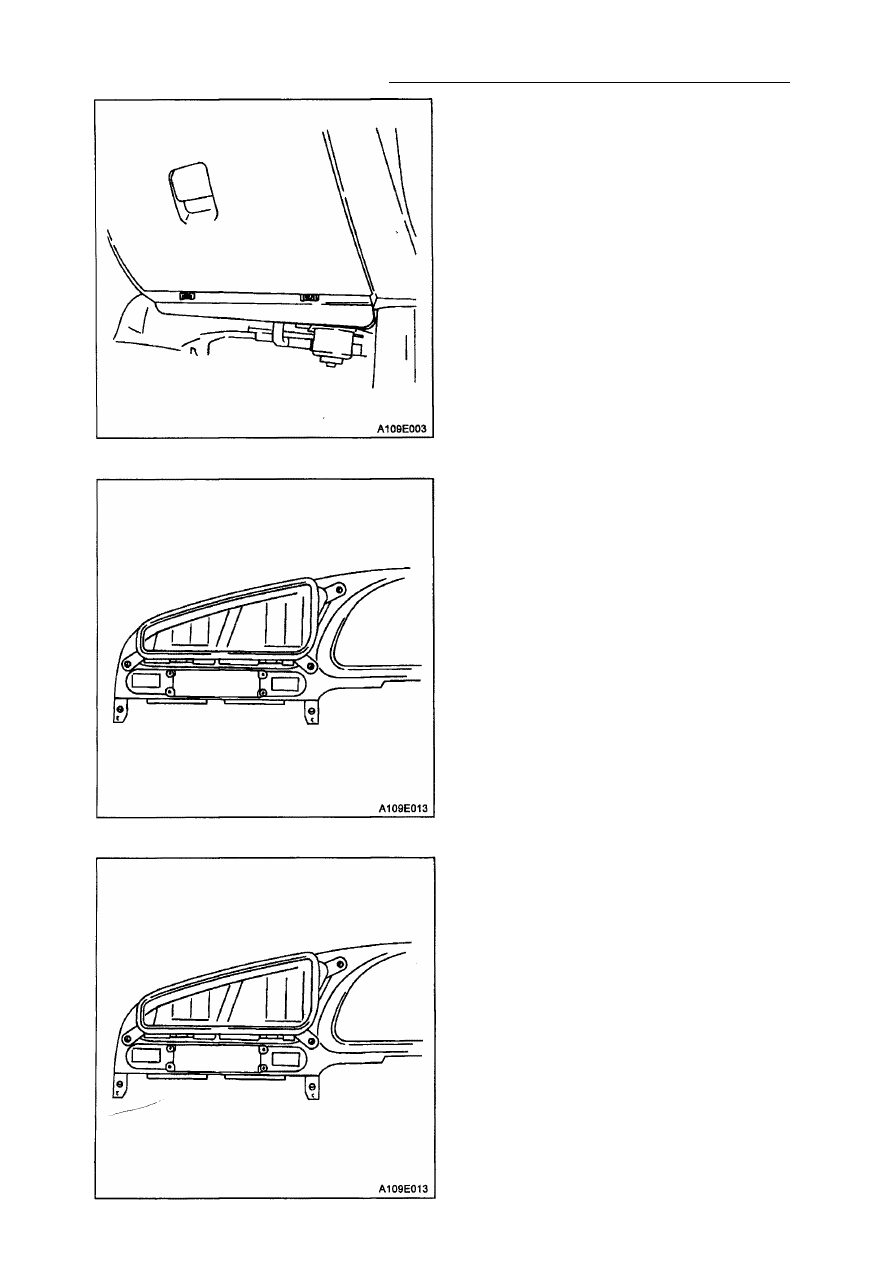

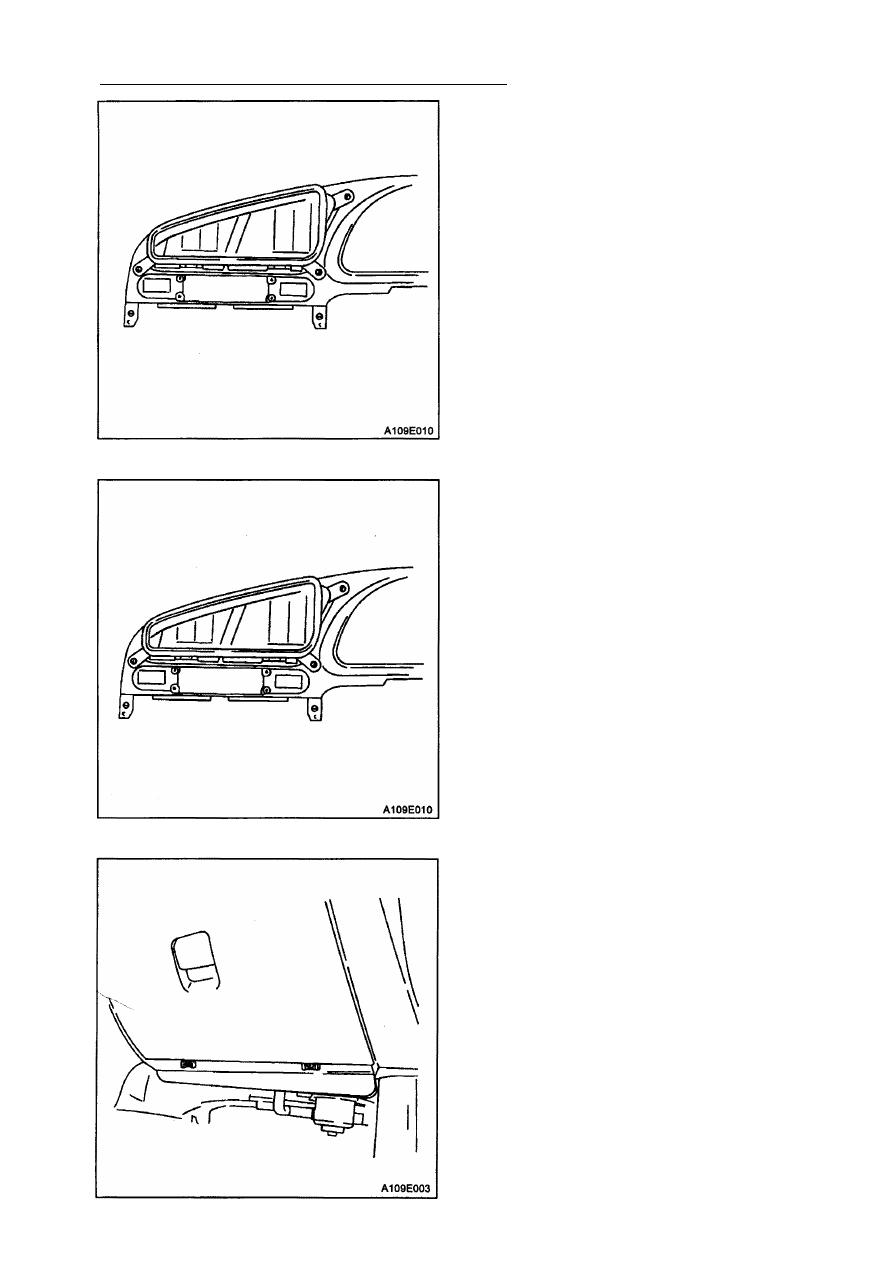

ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

ПАНЕЛИ ПРИБОРОВ

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель . См.

"Декоративная панель" в этом

разделе.

3. Открутите винты и снимите отражате­

ли потока воздуха.

Процедура установки

1. Установите на место отражатели по­

тока воздуха и наживите винты.
Затяжка

Затяните винты с усилием 2 Н•м.

2. Установите на место декоративную

панель. См. "Декоративная панель" в
этом разделе.

3. Подсоедините отрицательный провод

аккумуляторной батареи.

ЯЩИК ДЛЯ ПЕРЧАТОК

(Обычный)

Процедура снятия
1. Открутите винты у основания ящика

для перчаток.

2. Откройте и снимите ящик для пер­

чаток.

КОНТРОЛЬНО-ИЗМЕРИТЕЛЬНЫЕ ПРИБОРЫ 9Е-27

Процедура установки

1. Поставьте ящик для перчаток на па­

нели приборов.

2. Установите на место ящик для перча­

ток и наживите винтами.
Затяжка

Затяните винты с усилием 5,5 Н•м.

ЧАСЫ

Процедура снятия
1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Снимите декоративную панель. См.

"Декоративная панель" в этом

разделе.

3. Открутите винты и снимите часы.

Процедура установки

1. Установите на место часы и наживите

винты.

Затяжка

Затяните винты с усилием 2 Н•м.

2. Установите на место декоративную

панель. См. "Декоративная панель" в
этом разделе.

3. Подсоедините отрицательный провод

аккумуляторной батареи.
