9В-40 СИСТЕМА ОСВЕЩЕНИЯ

2. Установите лампы и винты в ламповый

узел.

3. Соедините электрический разъем.

4. Соедините отрицательный провод

батареи.

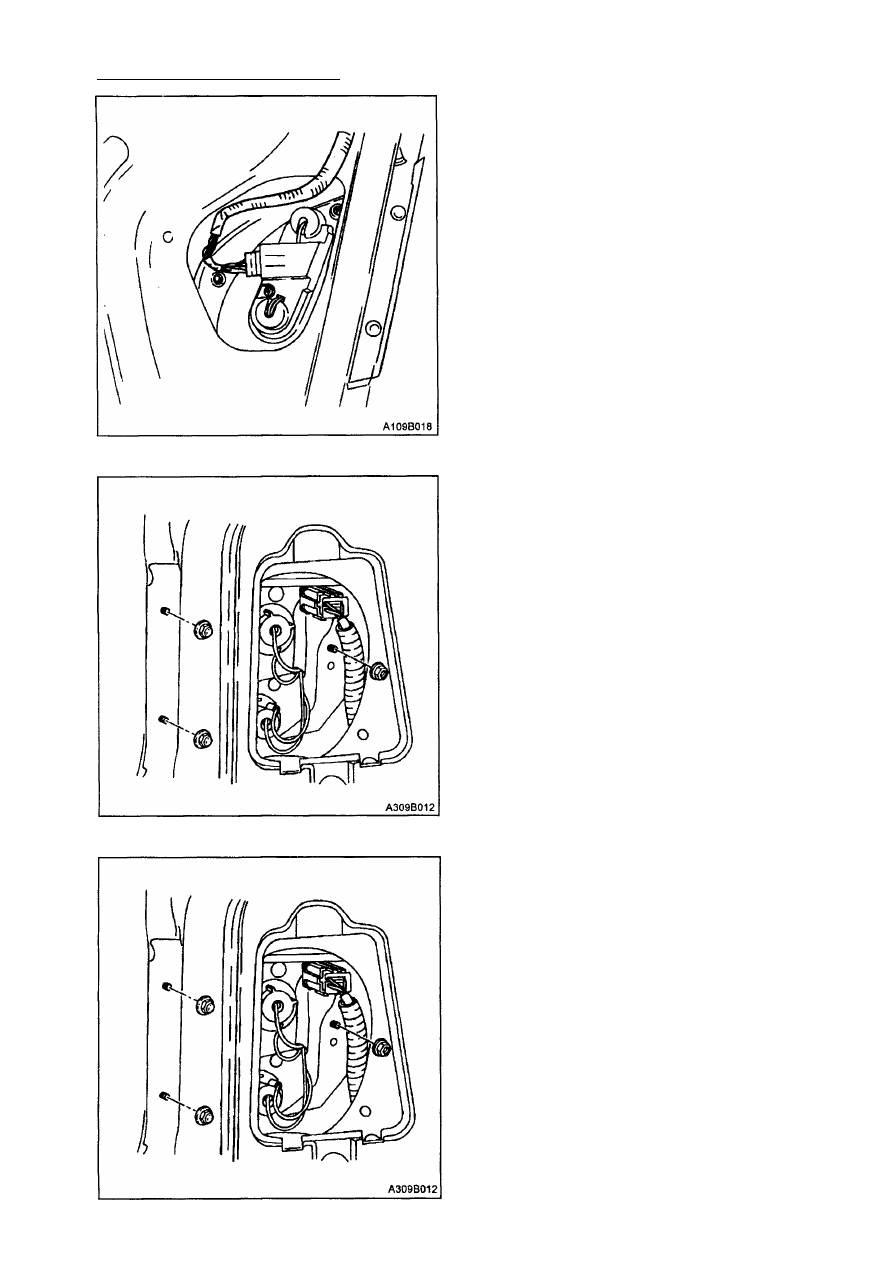

ЗАДНИЕ ПРОТИВОТУМАННЫЕ

ФОНАРИ/ФОНАРИ ЗАДНЕГО

ХОДА (ХЭТЧБЭК)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Откройте дверь задка.
3. Снимите крышку доступа к узлу "Зад­

ние противотуманные фонари/фона­

ри заднего хода".

4. Снимите гайки и узел "Задние про­

тивотуманные фонари/фонари зад­
него хода".

5. Отсоедините электрические разъемы.

Процедура установки

Примечание: Разнородные металлы
при прямом контакте друг с другом могут
быстро коррозировать. Убедитесь в том,
что вы используете правильные кре­
пежные элементы для предотвращения
преждевременной коррозии.

1. Установите узел "Задние противоту­

манные фонари/фонари заднего хо­
да" с гайками.

Затяжка

Затяните гайки узла "Задние противо­

туманные фонари/фонари заднего
хода" с усилием 3 Н• м.

2. Соедините электрический разъем.
3. Установите крышку доступа к узлу

"Задние противотуманные фона­

ри/фонари заднего хода".

4. Подсоедините отрицательный провод

батареи.

СИСТЕМА ОСВЕЩЕНИЯ 9В-41

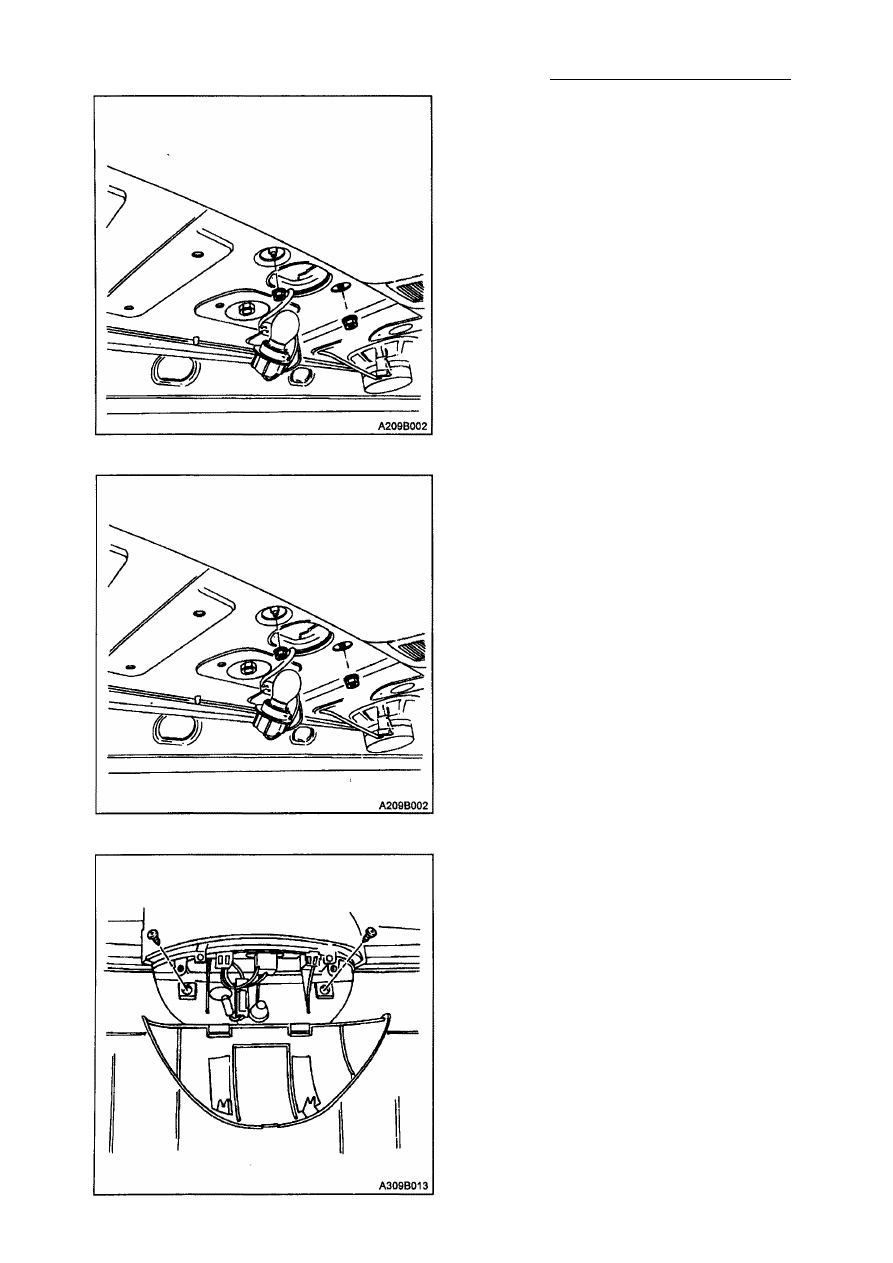

ДОПОЛНИТЕЛЬНЫЙ СТОП-

СИГНАЛ ВЕРХНЕГО КРЕПЛЕНИЯ

(ДССВК) (НОТЧБЭК)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Откройте заднюю крышку багажника.
3. Снимите лампу ДССВК.
4. Снимите гайки и ДССВК.

Процедура установки
Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро коррозировать. Убедитесь в том,

что вы используете правильные крепеж­
ные детали, чтобы предотвратить преж­

девременную коррозию.

1. Установите ДССВК с гайками.

Затяжка
Затяните гайки крепления ДССВК с
усилием 3 Н•м.

2. Установите лампу ДССВК.
3. Подсоедините отрицательный провод

батареи.

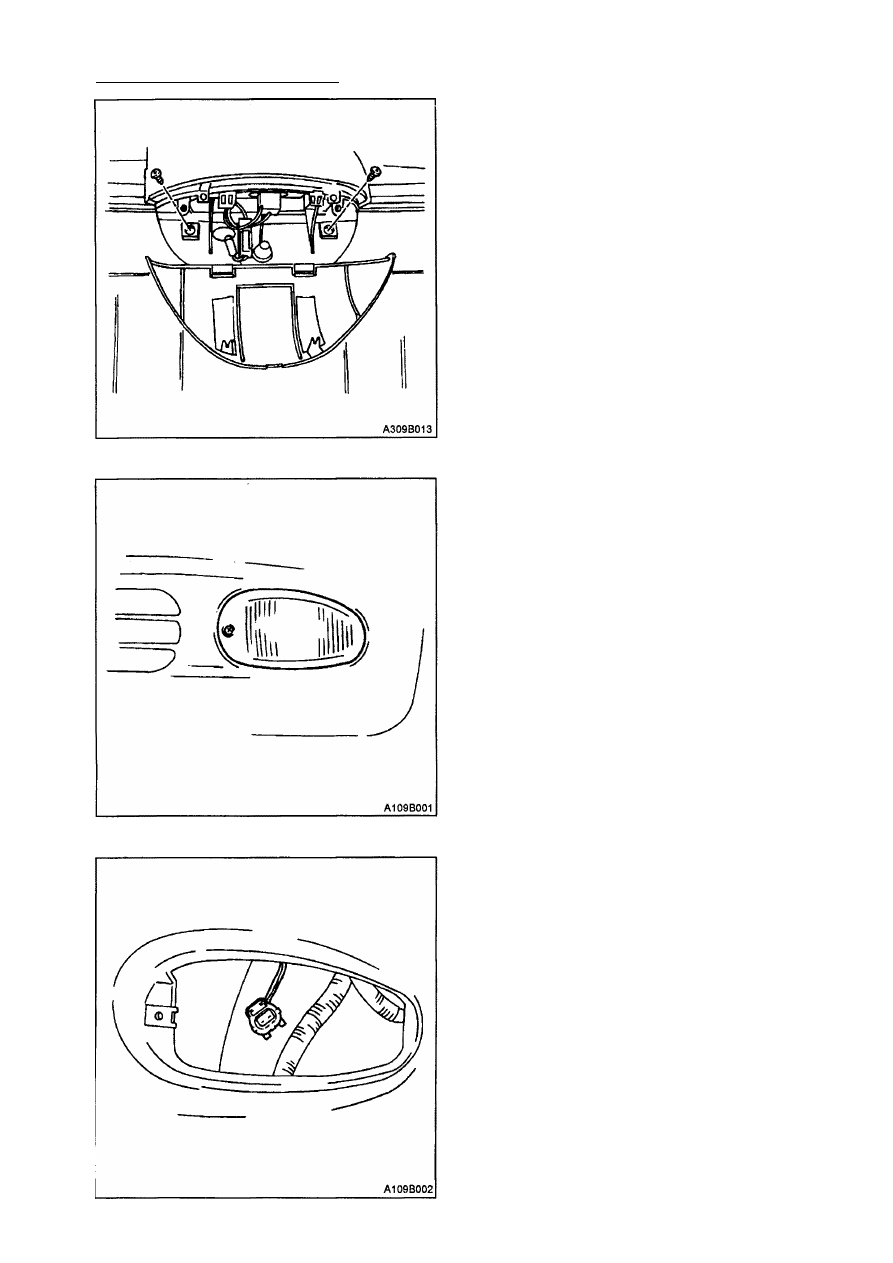

ДОПОЛНИТЕЛЬНЫЙ СТОП -

СИГНАЛ ВЕРХНЕГО КРЕПЛЕНИЯ

(ДССВК) (ХЭТЧБЭК)

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Откройте заднюю дверь хэтчбэк.
3. Откройте крышку доступа к ДССВК с

помощью отвертки.

4. Отсоедините электрический разъем.
5. Снимите винты и ДССВК.

9В - 42 СИСТЕМА ОСВЕЩЕНИЯ

[

Процедура установки

Примечание: Разнородные металлы при
прямом контакте друг с другом могут
быстро коррозировать. Убедитесь в том,
что вы используете правильные кре­
пежные детали, чтобы предотвратить
преждевременную коррозию.

1. Установите ДССВК с винтами.

Затяжка

Затяните винты крепления ДССВК с

усилием З Н•м.

2. Подсоедините электрический разъем.
3. Закройте крышку доступа к ДССВК.
4. Подсоедините отрицательный провод

батареи.

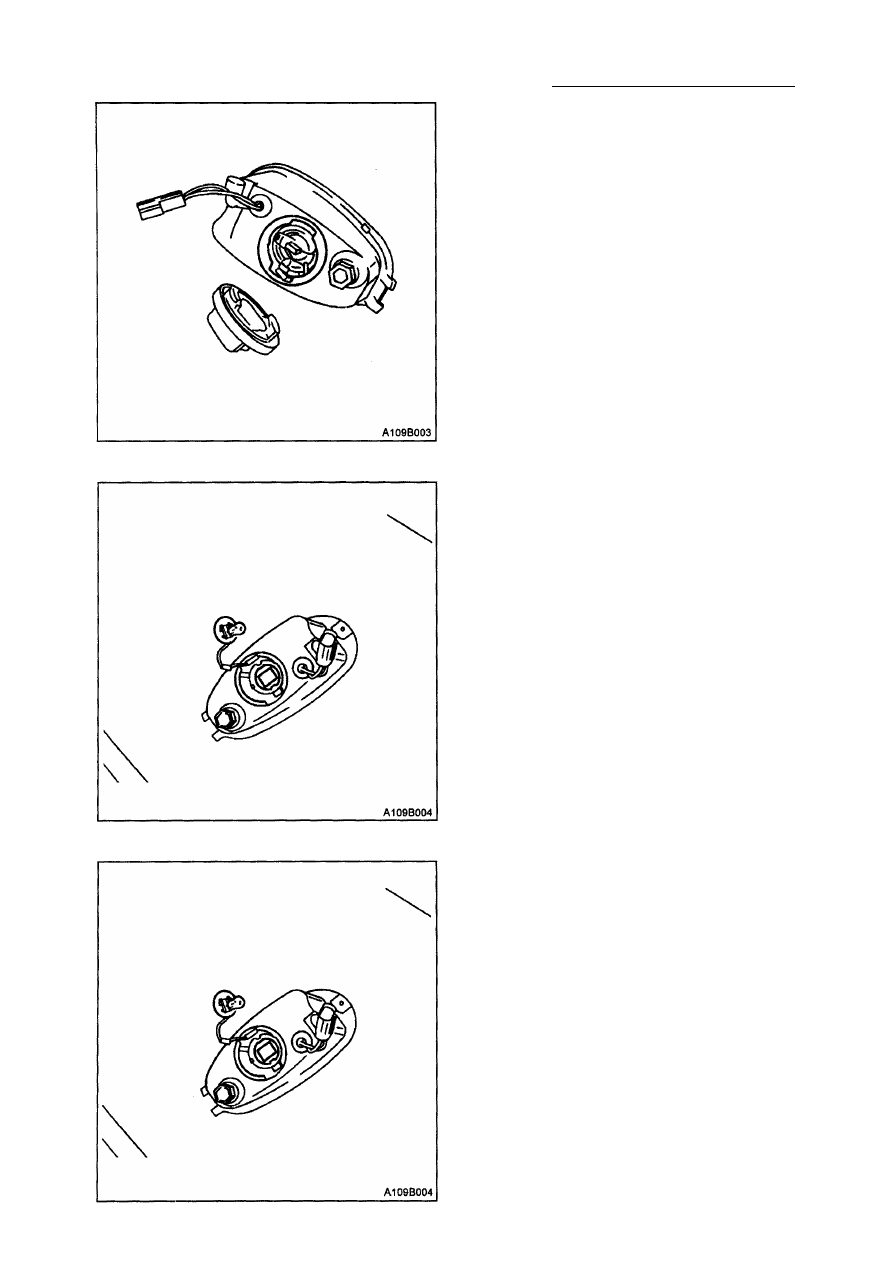

ПРОТИВОТУМАННЫЕ ФАРЫ

Процедура снятия

1. Отсоедините отрицательный провод

батареи.

2. Снимите винт крепления узла проти-

вотуманной фары.

3. Снимите узел противотуманной фары.

4. Отсоедините электрический разъем.

СИСТЕМА ОСВЕЩЕНИЯ 9В - 43

5. Снимите крышку доступа к проти-

вотуманной фаре.

6. Снимите удерживающий провод.
7. Снимите лампу.

Процедура установки

1. Установите лампу.
