Дэу Ланос. Руководство по ремонту - часть 461





9В - 8 СИСТЕМА ОСВЕЩЕНИЯ

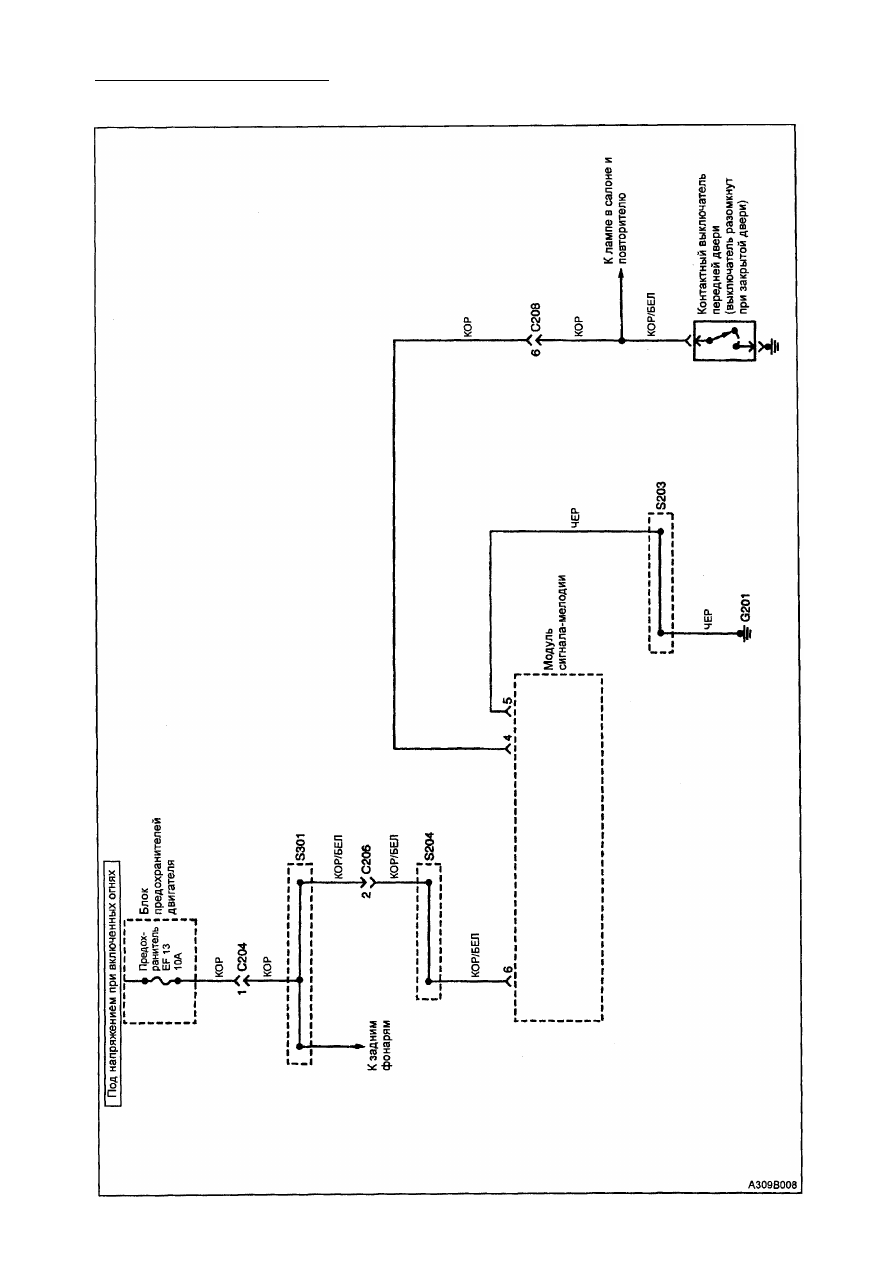

СИГНАЛ - МЕЛОДИЯ "ФАРЫ ВКЛЮЧЕНЫ"

СИСТЕМА ОСВЕЩЕНИЯ 9В - 9

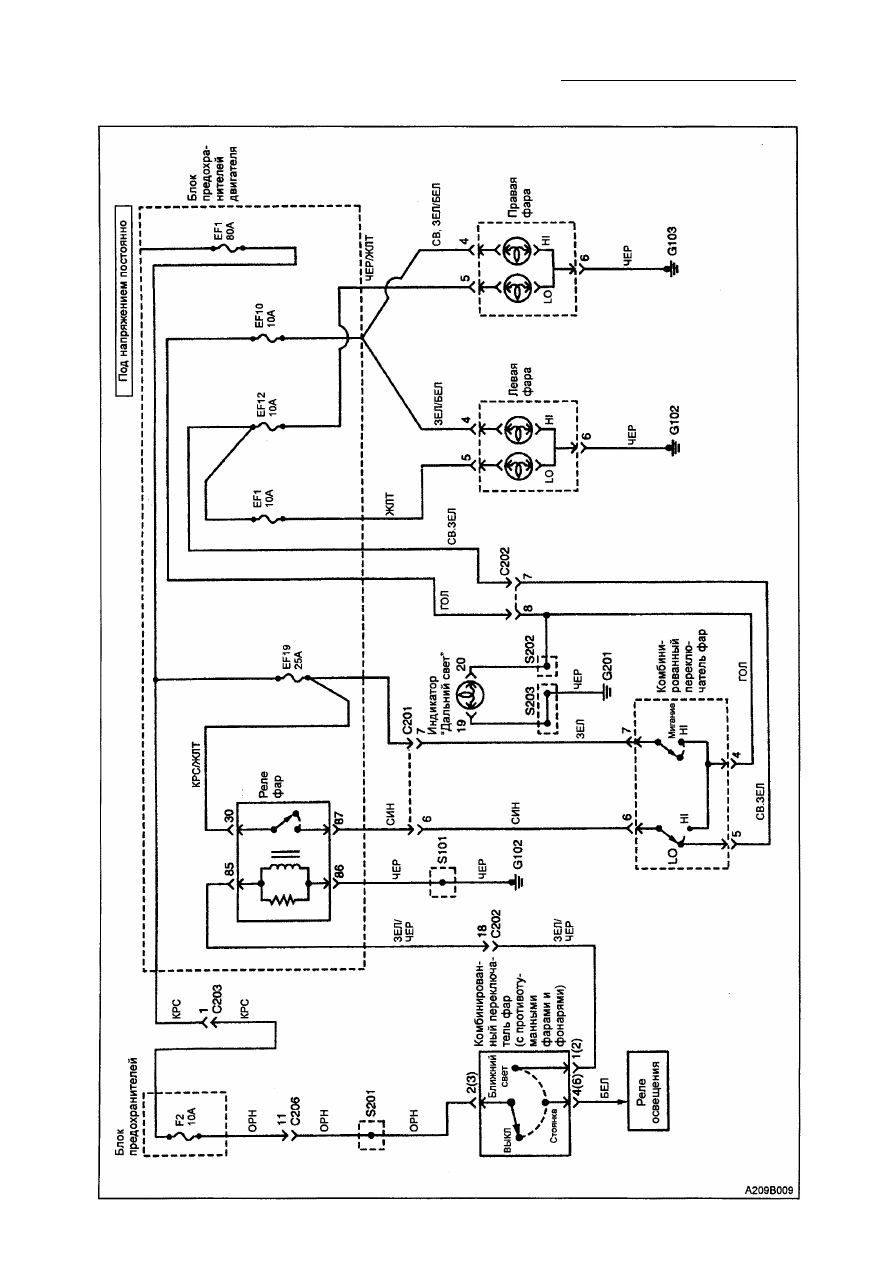

СХЕМА ФАР

9В-10 СИСТЕМА ОСВЕЩЕНИЯ

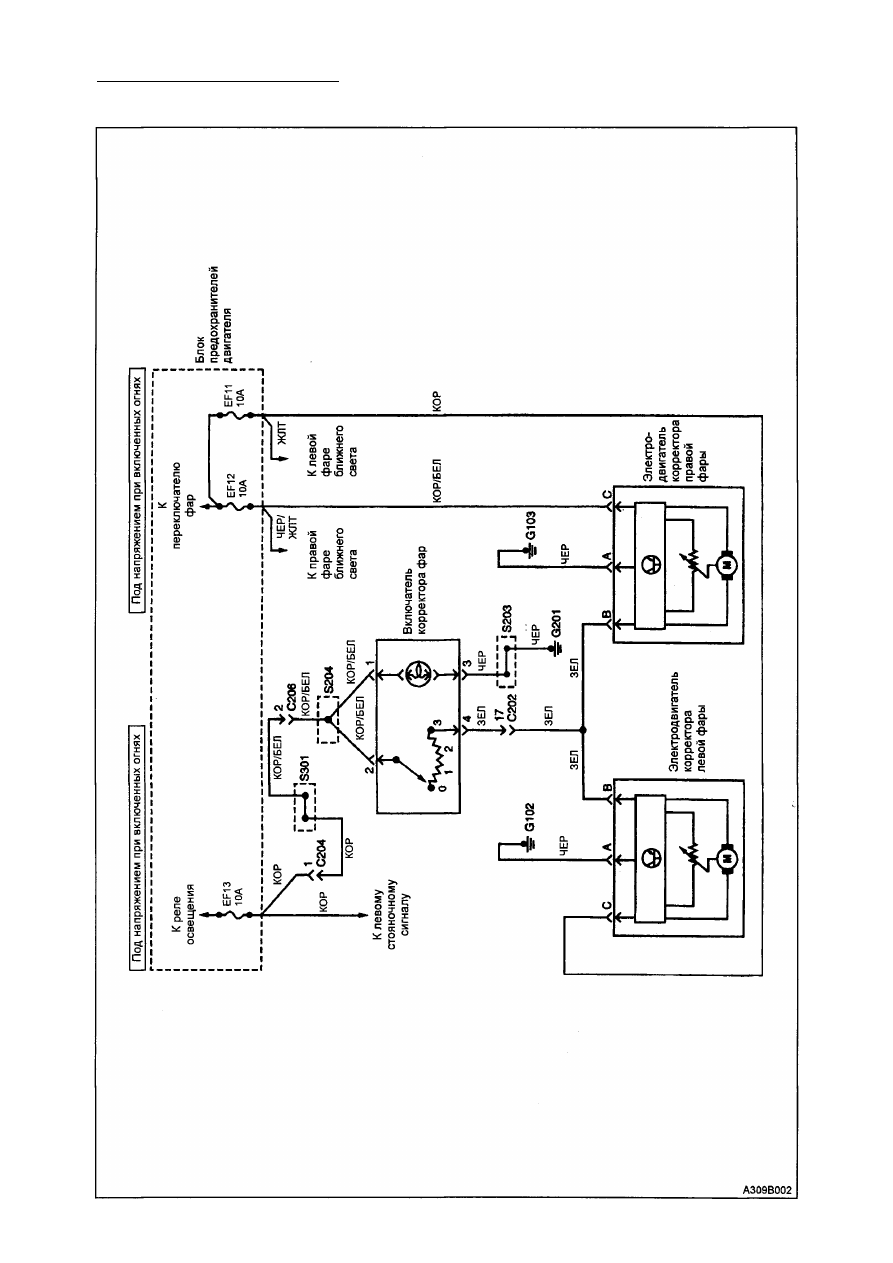

СХЕМА КОРРЕКТОРА ФАР

СИСТЕМА ОСВЕЩЕНИЯ 9В -11

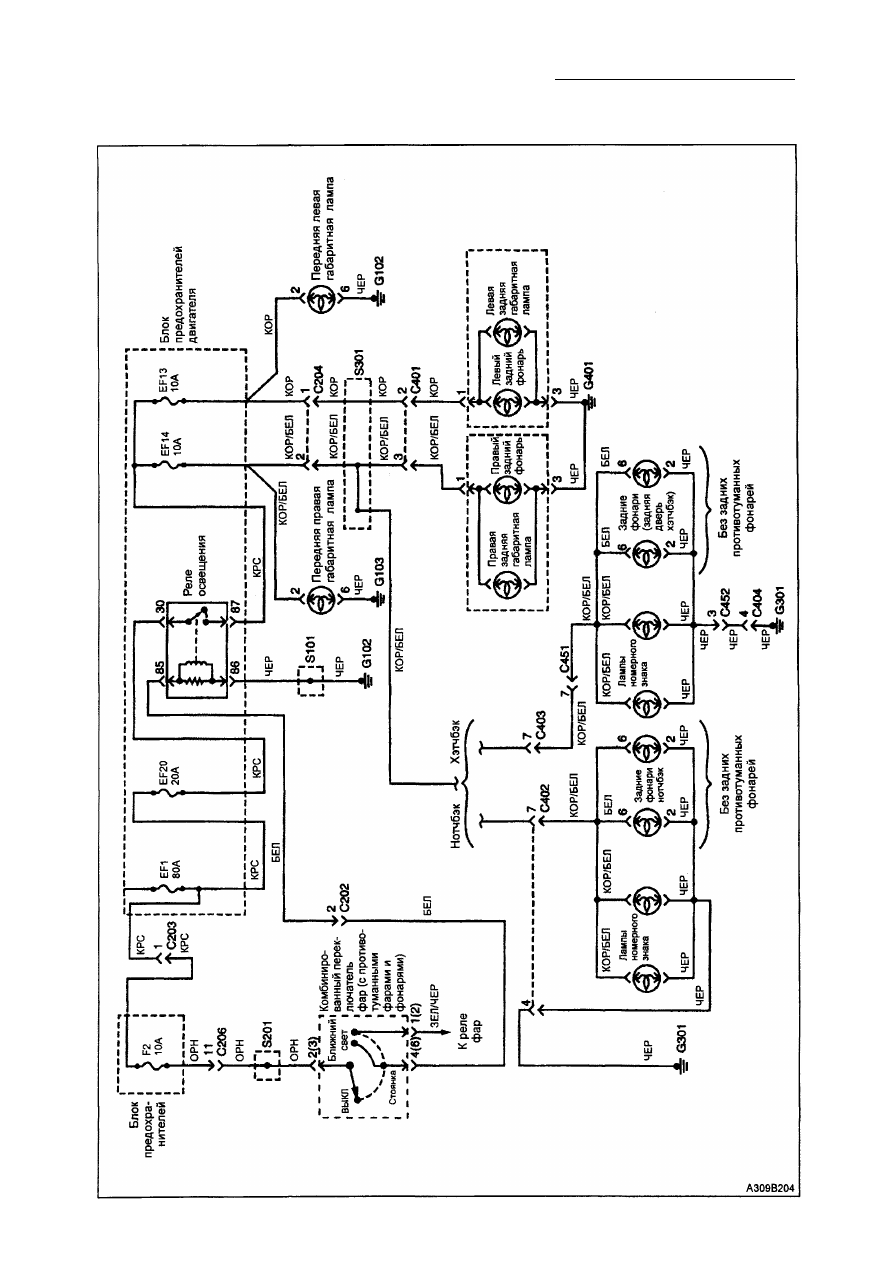

СХЕМА ГАБАРИТНЫХ ОГНЕЙ, СТОП-СИГНАЛА И

ЛАМПЫ НОМЕРНОГО ЗНАКА
