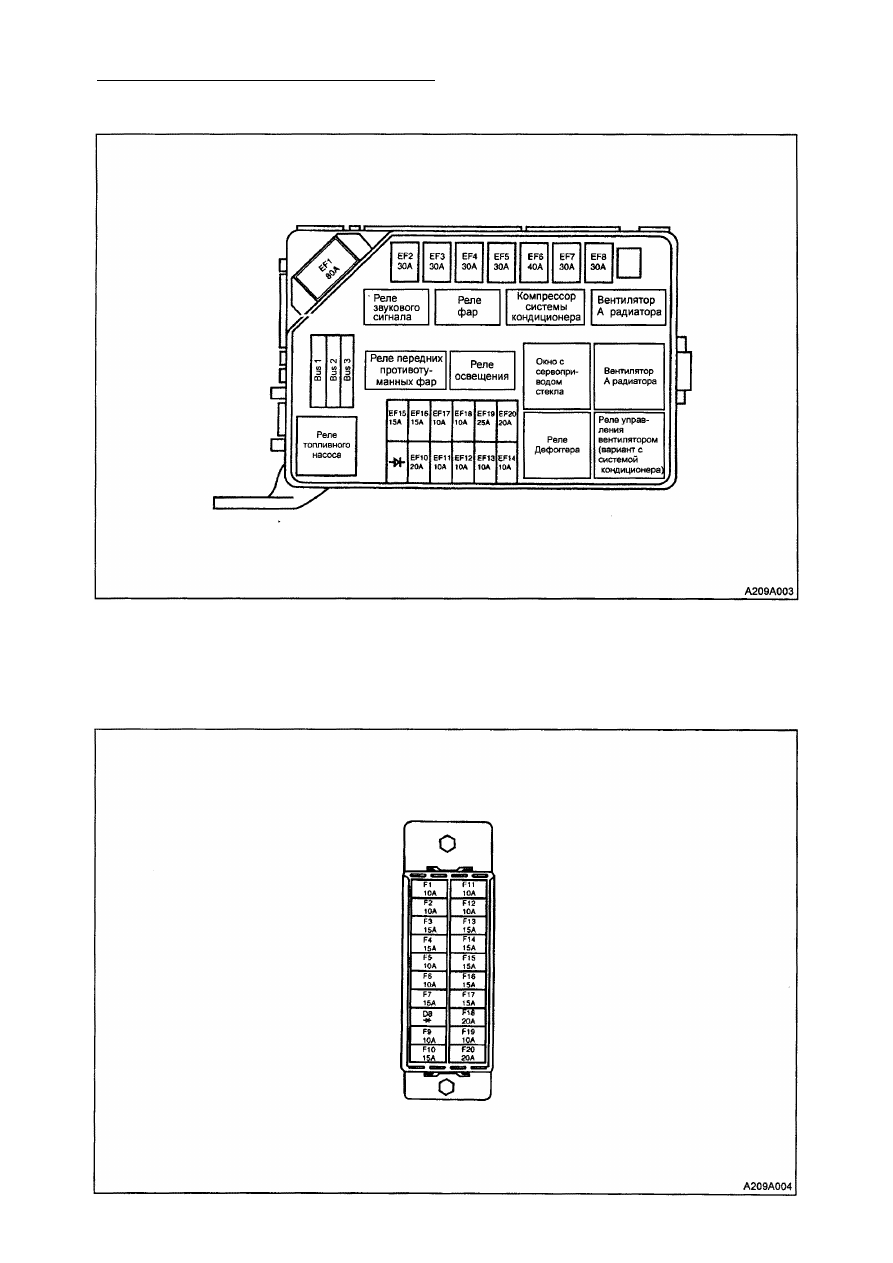

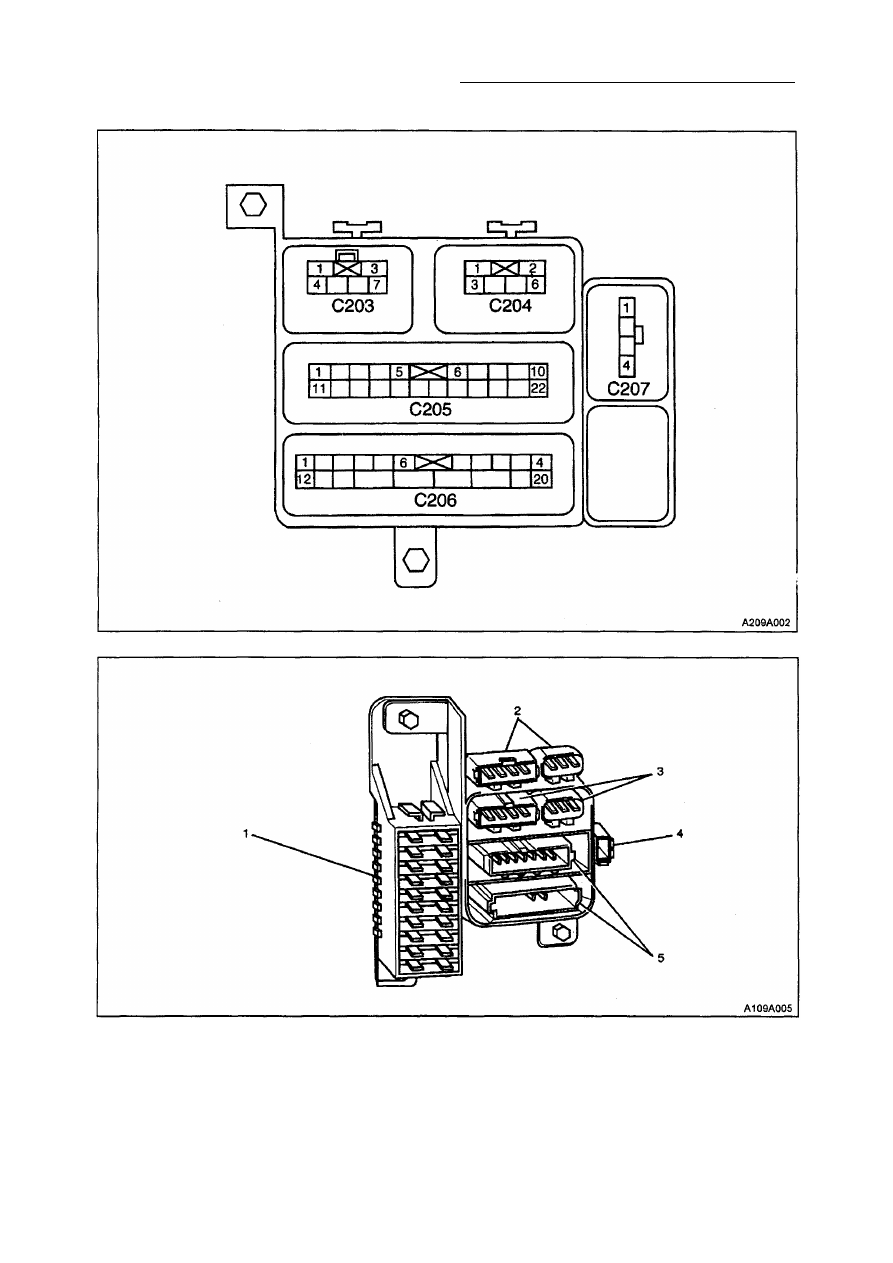

СИСТЕМА ЭЛЕКТРООБОРУДОВАНИЯ 9А-7 МАРШРУТНАЯ СХЕМА ЭЛЕКТРОПРОВОДКИ КОРОБКИ СОЕДИНЕНИЙ 1. Блок предохранителей; 2. От передней электропроводки к электропроводке контрольно-измерительных приборов; 3. От напольной электропроводки к передней электропроводке; 4. От напольной электропроводки к электропроводке крыши; приборов. |
