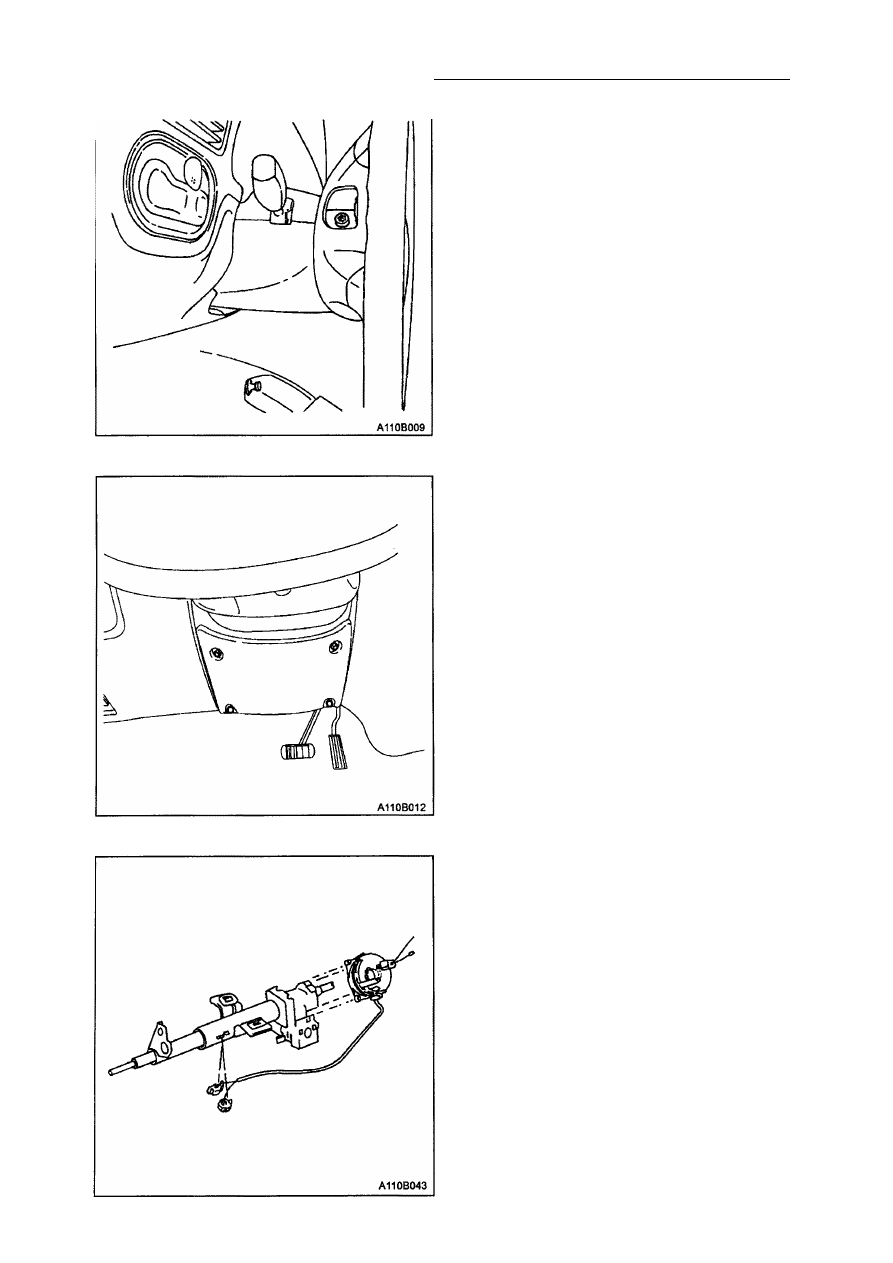

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-41

2. Установите модуль надувной подушки

безопасности водителя.

3. Установите болты крепления модуля

надувной подушки безопасности во­

дителя по одному с каждой стороны

руля управления.

Затяжка

Затяните монтажные болты модуля на­

дувной подушки безопасности води­
теля с усилием 14.7 Н•м.

4. Подсоедините отрицательный провод

аккумулятора.

ЧАСОВАЯ ПРУЖИНА

Процедура снятия

1. Отсоедините отрицательный провод

аккумулятора. Подождите 1 минуту, по­
ка конденсатор внутри блока индика­
ции и диагностики разрядится.

2. Снимите модуль надувной подушки

безопасности водителя. Смотрите "Мо­
дуль надувной подушки безопасности

водителя" в этом разделе.

3. Снимите рулевое колесо. Смотрите

Раздел6Е "Руль и колонка".

4. Снимите крышку нижней рулевой

колонки.

5. Отсоедините разъемы на нижней руле­

вой колонке.

6. Открутите винты и снимите часовую

пружину с вала управления.

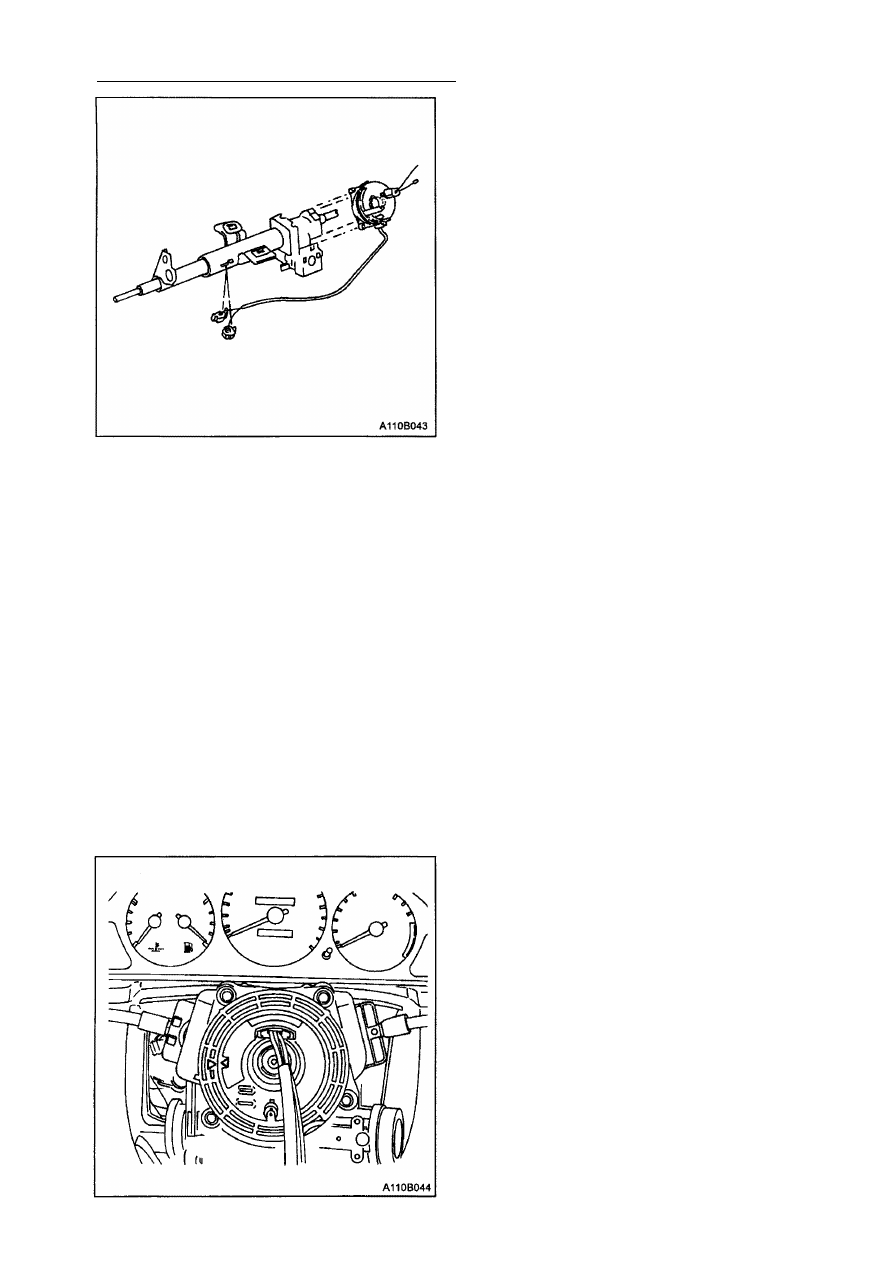

8В - 42 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

Процедура установки
Внимание: Если часовая пружина ус­
тановлена с некоторым отклоне­
нием от соосности, то рулевое ко­

лесо, возможно, не сможет поворачи­

ваться полностью во время пово­

рота. Ограничение по повороту мо­
жет привести к аварии автомобиля.

Недостаточная соосность часовой
пружины может также привести к
неработоспособности надувных
подушек безопасности, т. е. они не

вступят в действие во время аварии.
Обе эти причины могут привести к
травме.

Примечание: Поворот часовой пружины

более чем на три оборота по или против,
часовой стрелке может привести к ее
поломке.

1. Установите передние колеса по нап­

равлению строго вперед.

2. Установите часовую пружину с помо­

щью винтов.
Затяжка
Затяните монтажные винты часовой
пружины с усилием 3 Н•м.

Внимание: Часовая пружина может быть
упакована в материал, который предот­
вращает ее поломку во время транспор­

тировки. Не устанавливайте часовую пру­
жину с упаковочным материалом.

3. Поверните отметку часовой пружины

по часовой стрелке для фиксации.

4. Поверните отметку часовой пружины

против часовой стрелки примерно на

три оборота до нейтрального положе­

ния при передних колесах, установлен­
ных прямо.

5. Точно совместите отметки на частях

пружины.

6. Подсоедините электрические разъемы

к нижней колонке управления.

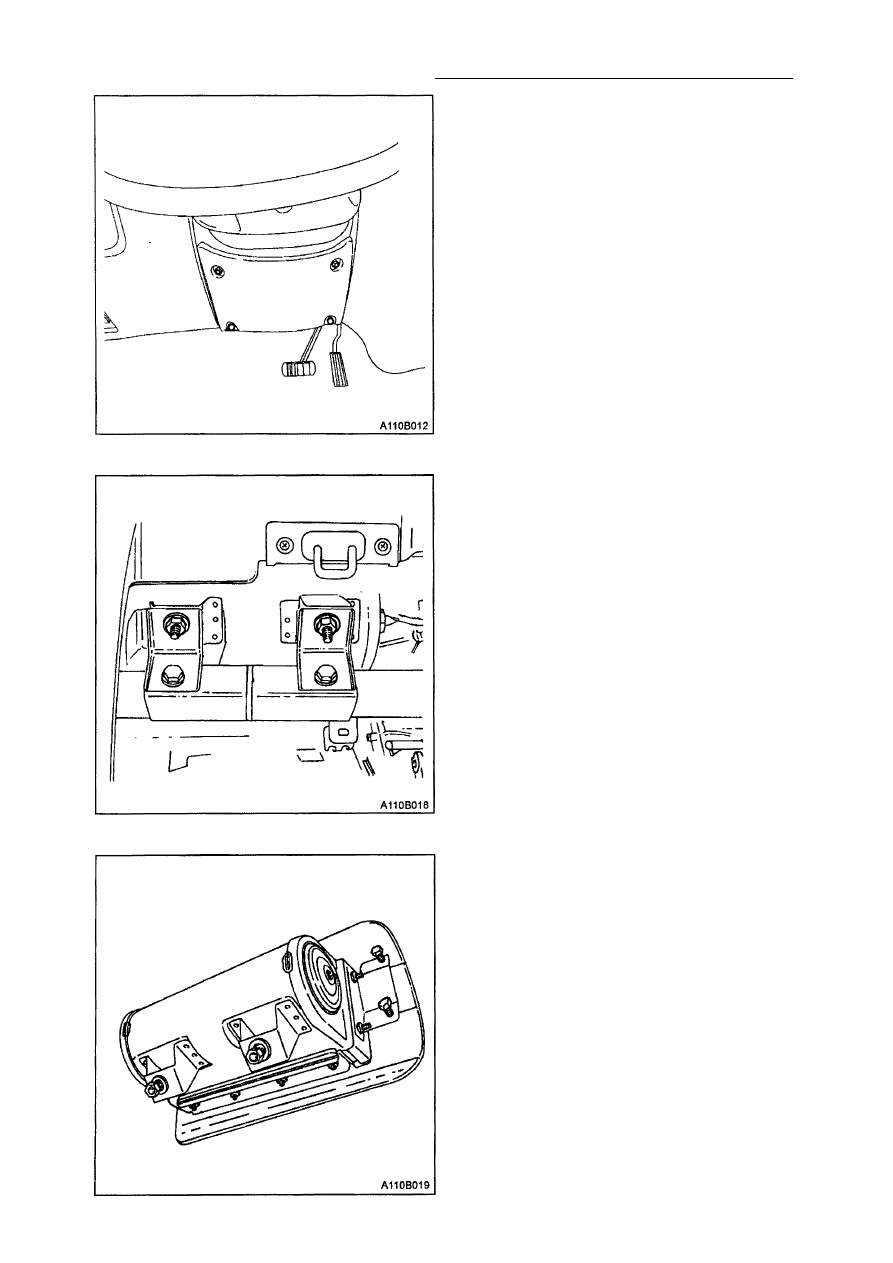

НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ 8В-43

7. Установите крышку нижней рулевой

колонки.

8. Установите рулевое колесо. Смотрите

Раздел 6Е "Руль и колонка".

9. Подсоедините электрические разъемы

модуля надувной подушки безопас­
ности водителя и звукового сигнала.

10. Установите модуль надувной подушки

безопасности водителя. Смотрите "Мо­
дуль боковой подушки безопасности
водителя" в этом разделе.

1 1 . Подсоедините отрицательный провод

аккумулятора.

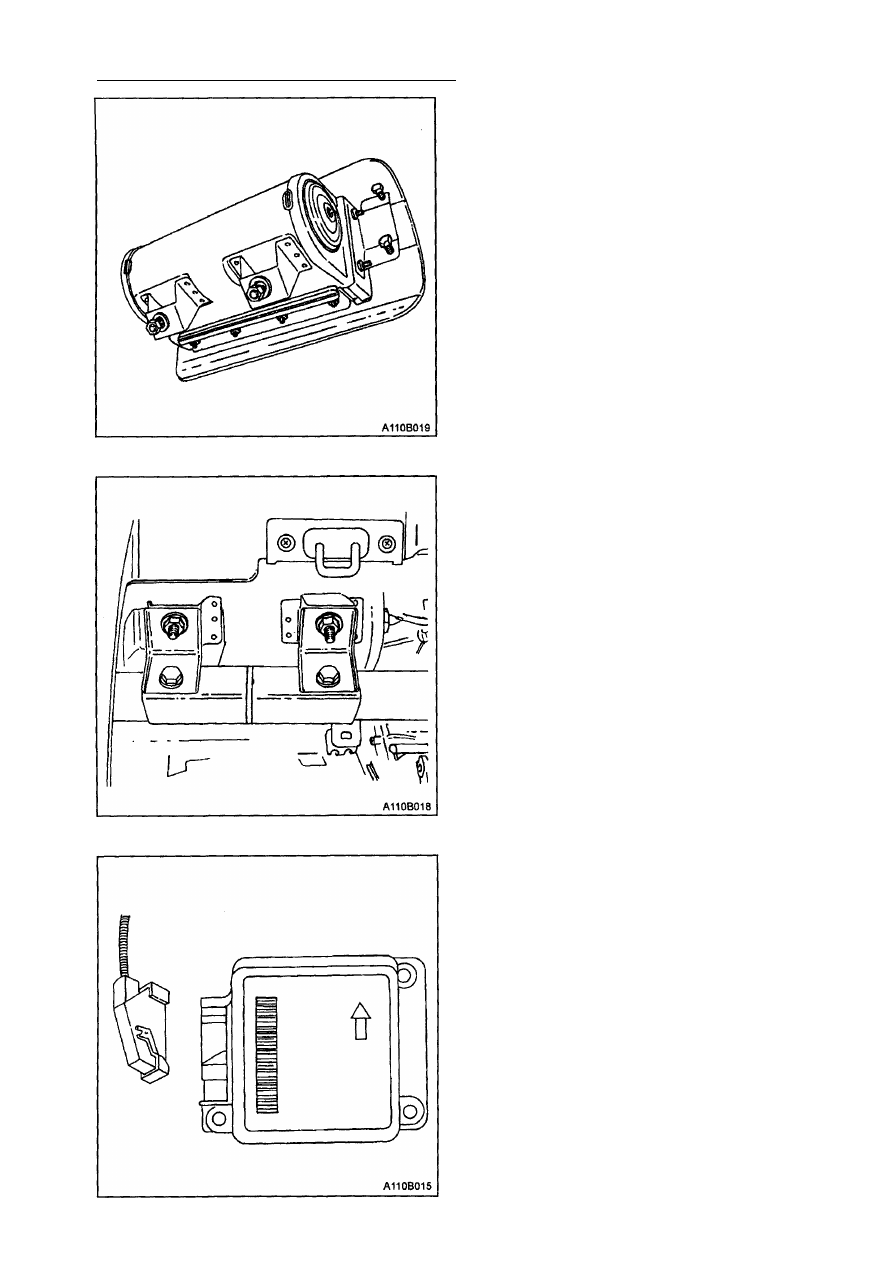

МОДУЛЬ НАДУВНОЙ ПОДУШКИ

БЕЗОПАСНОСТИ ПАССАЖИРА

Процедура снятия

1. Снимите защитную коробку. Смотрите

раздел 9Е "Контрольно-измеритель­
ные приборы и другое вспомогатель­
ное оборудование".

2. Открутите монтажные гайки снизу мо­

дуля надувной подушки безопасности

пассажира.

3. Открутите монтажные болты с боковых

сторон модуля надувной подушки
безопасности пассажира.

4. Отсоедините электрический разъем.

5. Снимите модуль надувной подушки

безопасности пассажира.

Процедура установки
1. Установите модуль надувной подушки

безопасности пассажира.

8В-44 НАДУВНАЯ ПОДУШКА БЕЗОПАСНОСТИ

2. Установите монтажные болты на бо­

ковые стороны модуля надувной по­

душки безопасности пассажира.

Затяжка

Затяните монтажные болты модуля на­

дувной подушки безопасности пасса­

жира с усилием 12 Н•м.

3. Установите монтажные гайки снизу мо­

дуля надувной подушки безопасности

пассажира.

Затяжка

Затяните монтажные гайки модуля
надувной подушки безопасности пас­
сажира с усилием 22 Н•м.

4. Подсоедините электрический разъем.

5. Установите защитную коробку. Смот­

рите Раздел 9Е "Контрольно-измери­
тельные приборы и другое вспомо­
гательное оборудование". "

БЛОК ИНДИКАЦИИ И

ДИАГНОСТИКИ

Процедура снятия

1. Отсоедините отрицательный провод

аккумулятора.

2. Снимите заднюю консоль. Смотрите

Раздел 9G "Внутренняя отделка".

3. Снимите переднюю консоль. Смотри

Раздел 9G "Внутренняя отделка".

4. Отсоедините электрический разъем

блока индикации и диагностики.

5. Открутите монтажные болты блока ин­

дикации и диагностики и снимите блок.

Не разбирайте блок индикации и

диагностики, в нем есть части, не

подлежащие обслуживанию.
