ИНДЕКС 7

ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНЕР

(О В К)

РАЗДЕЛ 7А СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

РАЗДЕЛ 7В УПРАВЛЕНИЕ СИСТЕМАМИ ОТОПЛЕНИЯ,

ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ

РАЗДЕЛ 7А

СИСТЕМА ОБОГРЕВА И ВЕНТИЛЯЦИИ

ВНИМАНИЕ: Перед снятием или установкой любого узла отсоедините
отрицательный провод от аккумуляторной батареи. Отсоединение этого
провода предотвращает травматизм обслуживающего персонала. Зажигание
также должно быть отключено, если не указано иначе.

СОДЕРЖАНИЕ

Спецификации 7А-2

Спецификации температуры отопителя 7А-2
Моменты затяжки резьбовых соединений 7А-2

Принципиальная и маршрутная схемы 7А-3

Схемы без кондиционирования 7А-3
Поток воздуха через вентиляторные отверстия
с задним обогревательным трубопроводом 7А-4

Диагностика 7А-5

Система обогрева 7А-5
Недостаточный обогрев или вентиляция 7А-5

Вентилятор электрический 7А-8
Недостаточное поступление воздуха или отсутствие смены режимов 7А-11

Чрезмерный обогрев 7А-13
Органы управления 7А-15
Шум вентилятора 7А-16

Техническое обслуживание и ремонт 7А-18

Обслуживание на автомобиле 7А-18
Накладка троса управления 7А-18
Узел управления 7А-18
Электродвигатель вентилятора 7А-19

Реле интенсивного обдува 7А-20
Резистор вентилятора 7А-21

Шланги отопителя 7А-22
Радиатор отопителя 7А-23
Задний обогревательный трубопровод 7А-25

Общее описание и работа системы 7А-25

Система обогрева и вентиляции 7А-25

7А - 2 СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ

СПЕЦИФИКАЦИИ

СПЕЦИФИКАЦИИ ТЕМПЕРАТУРЫ ОТОПИТЕЛЯ

Температура окружающей среды

Температура воздуха на выходе из

нагревателя

-18°C (0°F)

54

o

C (130°F)

-4°С (25°F)

59°С (139°F)

10°С (50°F)

64°С (147°F)

М О М Е Н Т Ы  З А Т Я Ж К И  Р Е З Ь Б О В Ы Х  С О Е Д И Н Е Н И Й

Приложение

Н•м

Фунт/фут

Фунт/дюйм

Винты крепления электрического мотора вен­

тилятора

6

-

53

Винты крепления резистора вентилятора

6

-

53

Винты крепления органов управления ОВК

2

-

18

ТАБЛИЦА ЦВЕТНЫХ ПРОВОДОВ

Цветные провода

Сокращенное обозначение

Коричневый

КОР

Оранжевый

ОРН

Желтый

ЖЕЛ

Голубой

ГОЛ

Черный

ЧЕР

Пурпурный

ППН

Красный с белым

КРС/БЕЛ

Красный с черным

КРС/ЧЕР

Коричневый с белым

КОР/БЕЛ

Черный с желтым

ЧЕР/ЖЕЛ

Зеленый с белым

ЗЕЛ/БЕЛ

Красное с желтым

КРС/ЖЕЛ

СИСТЕМА ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ 7А - 3

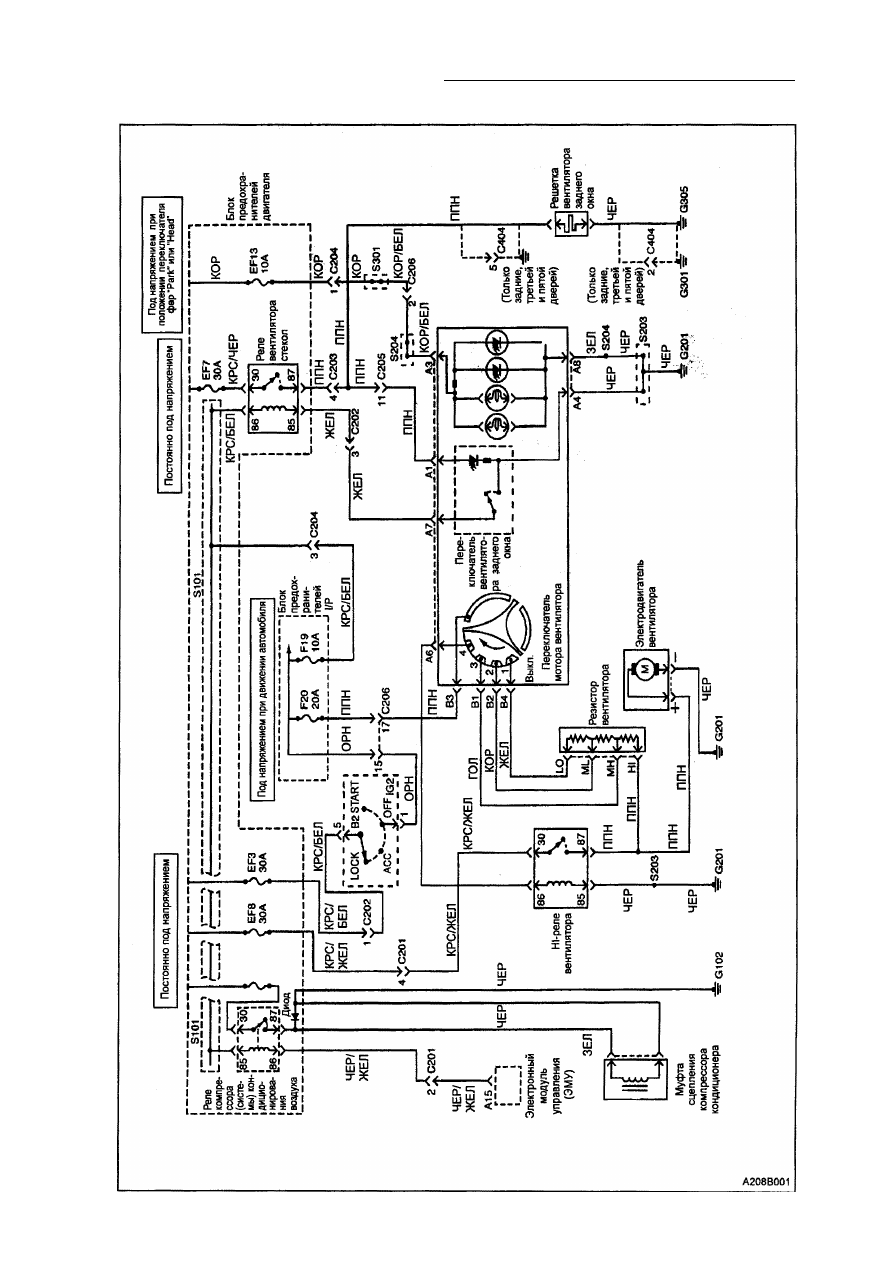

СХЕМ

А

 БЕ

З

 КОНДИЦИОНИРОВАНИ

Я
