АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 175

КОД А091 - РАЗОМКНУТАЯ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ

СТОП-СИГНАЛА ВО ВРЕМЯ ЗАМЕДЛЕНИЯ

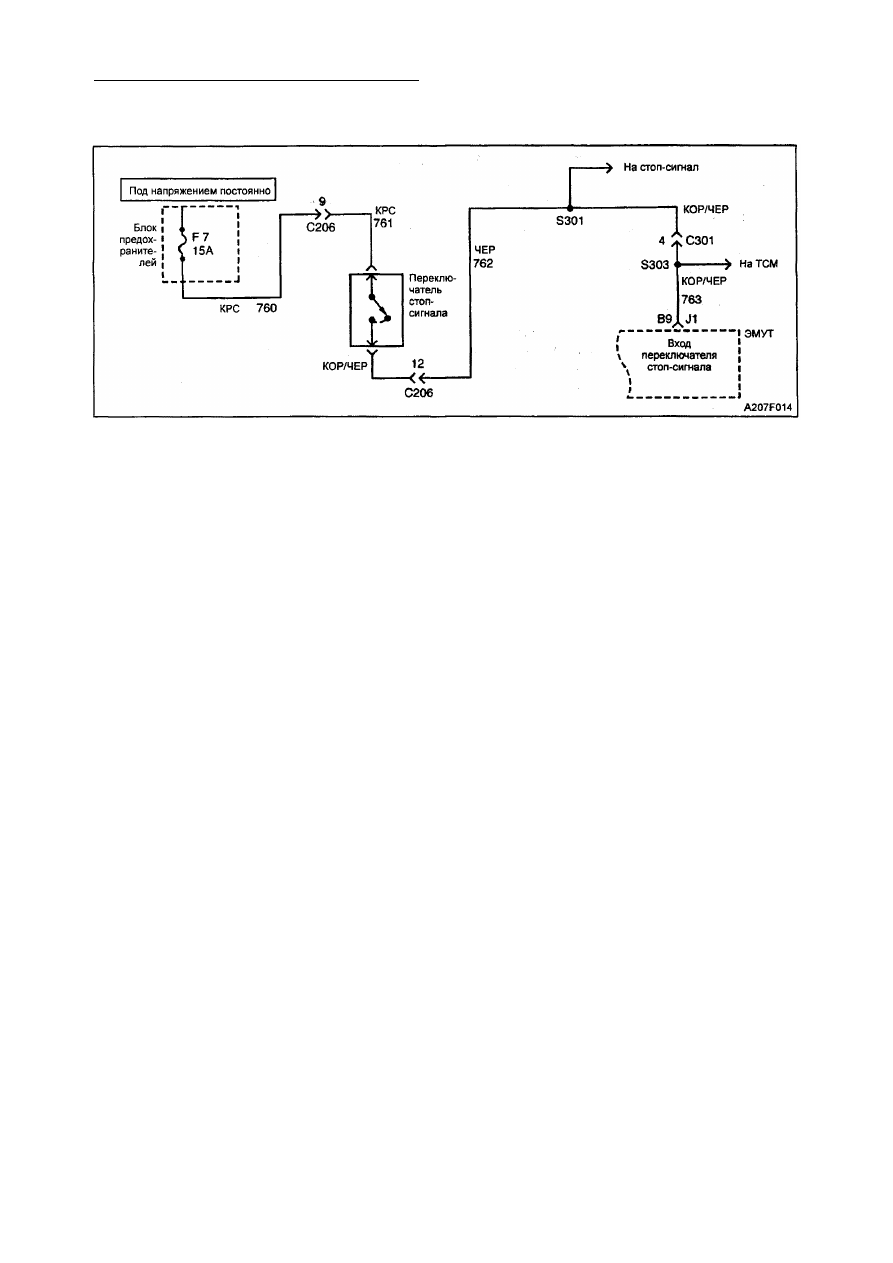

Описание схемы
Этот код используется для обнаружения ра­
зомкнутой цепи переключателя стоп-сигна­
ла не в режиме работы АБС. ЭМУТ изыски­
вает темпы замедления, которые указыва­
ли бы на работу тормозов, требуя повторить

данный метод обнаружения несколько раз.
АБС не будет действовать, пока будет за­
действован переключатель стоп-сигнала.
Диагностика

На основании данного теста постоянно ре­
гулируются и подсчитываются темпы за­
медления для каждого колеса. Неисправ­
ность сохраняется в памяти системы, если

замедление, составляющее 6,4 км/ч/сек от­
мечается в трех отдельных случаях, когда
переключатель стоп-сигнала отключен. За­
медление должно начаться при передвиже­
нии со скоростью 24 км/ч и закончиться при
передвижении со скоростью 16 км/ч.
Причины

• Неисправность переключателя стоп-

сигнала (контакты все время разомкну­

ты).

• Перегорел предохранитель переключа­

теля стоп-сигнала.

• Разомкнута силовая цепь системы пи­

тания переключателя стоп-сигнала.

• Неисправность ЭМУТ.

Отказ в действии

АБС будет бездействовать с момента отк­
лючения стоп-сигнала. АБС отключена, за­

горается ее сигнальная лампочка. Для при­
ведения всех приводов в исходное положе­
ние на систему подается сигнал о повтор­
ном приведении в исходное состояние.

Описание тестов

2. На этой стадии указывается, поступил

ли на систему ЭМУТ сигнал с переклю­
чателя стоп-сигнала.

3. На этой стадии указывается на наличие

разомкнутой цепи на переключателе
стоп-сигнала или в электросхеме сое­

динения заднего фонаря.

4. На данной стадии прослеживается ра­

зомкнутая цепь либо на входной элект­

росхеме переключателя стоп-сигнала,

либо на ЭМУТ.

11. На данной стадии подтверждается, что

напряжение, установившееся на перек­
лючателе стоп-сигнала, отвечает требо­
ваниям.

15. На данной стадии подтверждается пра­

вильность работы переключателя стоп-
сигнала.

Виды диагностической помощи
"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием сломанного провода внутри
изоляции.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
служить причиной периодического возник­
новения неисправности на предмет отвин­
ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного
соединения проводки или повреждения
электропроводки.

Цифры, приведенные ниже, относятся к
стадиям, указанным в диагностической таб­

лице.

4F-176 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Код А091 - Разомкнутая цепь переключателя

стоп - сигнала во время замедления

Пункт

Действие

Величина

Да

Нет

1

Проверьте, есть ли код А095 среди код сканера.

Установлен ли в настоящий момент код А095.

-

Перейти

к таблице

кода А095.

Перейти

к п. 2

2

1. Поверните выключатель зажигания в положение

LOCK.

2. Выберите "Список данных АБС" на сканере.
3. Контролируя переключатель тормоза на сканере,
слегка нажмите тормозную педаль. Указывает ли ска­
нер на то, что стоп-сигнал включен на расстоянии, в
пределах 25 мм от начала хода педали?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 3

3

Слегка нажмите на тормозную педаль и следите за

стоп-сигналами. Они горят?

-

Перейти

к п. 4

Перейти

к п. 11

4

1. Поверните выключатель зажигания в положение

LOCK.

2. Отключите разъем J1 ЭМУТ.
3. Поверните выключатель зажигания в положение
ON.
4. Воспользуйтесь цифровым вольтметром для изме­
рения напряжения между массой и клеммой В9 разъе­
ма J1 ЭМУТ, сильно нажимая на педаль.
Напряжение выше заданной величины?

10 В

Перейти

к п. 5

Перейти

к п. 8

5

Проверьте, нет ли слабых контактов на клемме В9
разъема J1 ЭМУТ. Контакт неисправен?

-

Перейти

к п. 6

Перейти

к п. 7

6

Отремонтируйте контакт на клемме В9 разъема J1
ЭМУТ. Ремонт завершен?

-

Система в

порядке

-

7

Верните на место ЭМУТ.
Восстановление окончено?

-

Система в

порядке

-

8

Проверьте, нет ли слабого соединения на клемме,
подсоединенной коричнево-черным проводом, иду­
щим от переключателя стоп-сигнала.
Соединение неисправно?

-

Перейти

к п. 9

Перейти

к п. 10

9

Восстановите соединение на клемме, подсоединен­
ной коричнево-черным проводом, идущим от перек­

лючателя разъема стоп-сигнала.

Восстановление окончено?

-

Система в

порядке

-

10

Устраните разрыв или короткое ЗАМЫКАНИЕ на мас­
су в цепи, расположенной между клеммой, подсоеди­
ненной коричнево-черным проводом, идущим от пе­
реключателя разъема стоп-сигнала, и клеммой В9
разъема Л ЭМУТ.
Устранение неисправности окончено?

-

Система в

порядке

11

Воспользуйтесь цифровым вольтметром для изме­
рения напряжения между массой и клеммой, подклю­

ченной к переключателю стоп-сигнала, красным про­
водом.

Напряжение выше установленной величины?

10 В

Перейти

к п. 15

Перейти

к п. 12

12

Проверьте, нет ли разомкнутой цепи на предохрани­

теле F7. Предохранитель разомкнут?

-

Перейти

к п. 13

Перейти

к п. 14

13

Замените предохранитель F7.
Устранение неполадки окончено?

-

Система в

порядке

-

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -177

Код А091 - Разомкнутая цепь переключателя

стоп - сигнала во время замедления (окончание)

Пункт

Действие

Величина

Да

Нет

14

Устраните разомкнутую цепь или короткое замыкание

на массу в проводке между предохранителем F7 и
клеммой, подсоединенной красным проводом, перек­

лючателя разъема тормозной лампочки.

Ремонт завершен?

-

Система в

порядке

-

15

Воспользуйтесь цифровым вольтметром для измере­
ния напряжения между массой и клеммой, подсоеди­
ненной коричнево-черным проводом к переключате­

лю стоп-сигнала, сильно нажимая на тормозную пе­
даль.

Напряжение выше заданной величины?

10 В

Перейти

к п. 17

Перейти

к п. 16

16

1. Проблема заключается в неправильном регули­
ровании или неисправном переключателе стоп-сиг­

нала.
2. Отрегулируйте или замените переключатель тор­
мозной лампы, как требуется. Ремонт завершен?

-

Система в

порядке

-

17

Проверьте, нет ли слабых соединений на клемме,
подсоединенной коричнево-черным проводом к перек­

лючателю стоп-сигнала. Соединение неисправно?

-

Перейти

к п. 18

Перейти

к п. 10

18

Исправьте неправильное соединение на клемме, под­

соединенной коричнево-черным проводом, идущим к
переключателю разъема стоп-сигнала.
Ремонт завершен?

-

Система в

порядке

-

4F -178 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А092 РАЗОМКНУТАЯ ЦЕПЬ ПЕРЕКЛЮЧАТЕЛЯ

СТОП-СИГНАЛА ТОГДА, КОГДА ТРЕБУЕТСЯ ВВЕСТИ В ДЕЙСТВИЕ АБС

Описание схемы

Данный код вводится для определения пра­

вильной работы переключателя стоп-сиг­
нала. Это важно, потому что АБС вводится в

действие в момент замыкания переключа­
теля стоп-сигнала. Если переключатель

стоп-сигнала разомкнут, АБС никогда не
включится. Поскольку данную неисправ­
ность в нормальных тормозных условиях
обнаружить трудно, она обнаруживается

только тогда, когда возникает необходи­

мость ввести в действие АБС.

Причины

• Неисправно работает переключатель

стоп-сигнала.

• Перегорел предохранитель стоп-сигна­

ла.

• Разомкнута силовая цепь системы пит­

ания предохранителя стоп-сигнала.

• Одновременно потеряны датчики ско­

рости двух колес.

• Неисправность ЭМУТ.

Отказ в действии
Нельзя установить код А092, если скорость
автомобиля превышает 8 км/ч. Если перек­

лючатель стоп-сигнала не был замкнут, и

потребовалось произвести разъединение
на двух каналах на 0,5 сек, неисправность
налицо.

Предпринимаемое действие
Код А092 сохраняется в памяти системы,

АБС отключается, загорается ее сигналь­

ная лампочка.

Описание тестов

2. На данной стадии указывается, посту­

пил ли на ЭМУТ сигнал с переключателя
стоп-сигнала.

3. На данной стадии указывается на нали­

чие разомкнутой цепи на переключате­
ле стоп-сигнала или в электросхеме
соединения заднего фонаря.

4. На данной стадии выделяется разомк­

нутая цепь либо на входной электросхе­
ме переключателя стоп сигнала, либо
на ЭМУТ.

11. На этой стадии подтверждается, что нап­

ряжение, установившееся на переклю­
чателе стоп сигнала, отвечает требова­
ниям.

15. На этой стадии подтверждается пра­

вильность работы переключателя стоп-
сигнала.

Диагностическая помощь

"Периодически" возникающая неисправ­
ность может быть вызвана слабым соеди­

нением, протершейся изоляции проводов
или наличием сломанного провода внутри
изоляции.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано в "Диагностике с помощью ска­
нера".
Следует тщательно проверить каждую
цепь, которая, предположительно, может
служить причиной периодического возник­
новения неисправности, на наличие отвин­
ченных клемм, неправильного соединения,
сломанных клемм неправильно собранных
или поврежденных клемм, неправильного
соединения проводки или повреждения
электропроводки.

Цифры, приведенные ниже, относятся к

стадиям, указанным в диагностической таб­
лице.
