АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F - 157

Код А065 - Короткое замыкание на массу цепи заднего привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте, нет ли среди кодов сканера кода А065.
код А065 встречается периодически?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

1. Поверните выключатель зажигания в положение
LOCK.

2. Отключите разъем от привода в сборе с агрегата­
ми и разъема J2 ЭМУТ.
3. Воспользуйтесь цифровым омметром для измере­
ния сопротивления между массой и клеммой D разъе­
ма привода в сборе с агрегатами.
Вольтметр показывает заданную величину?

Перейти

к п. 3

Перейти

к п. 7

3

Измерьте сопротивление между массой и клеммой С
разъема привода в сборе с агрегатами.
Цифровой омметр показывает заданную величину?

Перейти

к п. 4

Перейти

к п. 8

4

Измерьте сопротивление между массой и клеммой D
привода в сборе с агрегатами.
Вольтметр показывает заданную величину?

Перейти

к п. 5

Перейти

к п. 6

5

Верните на место ЭМУТ и повторно проверьте АБС.
Восстановление окончено?

-

Система в

порядке

-

6

Верните на место привод в сборе с агрегатами.
Восстановление окончено?

-

Система в

порядке

-

7

Устраните короткое замыкание на массу в цепи про­
водов пурпурного цвета.
Восстановление окончено?

-

Система в

порядке

-

8

Устраните короткое замыкание на массу в цепи про­
водов черного цвета. Восстановление окончено?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавли­
вается. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и пос­

ледующего отключения зажигания.

4F -158 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

КОД А066 КОРОТКОЕ ЗАМЫКАНИЕ ЦЕПИ ЗАДНЕГО ПРИВОДА НА

АККУМУЛЯТОРНУЮ БАТАРЕЮ ИЛИ КОРОТКОЕ ЗАМЫКАНИЕ ПРИВОДА

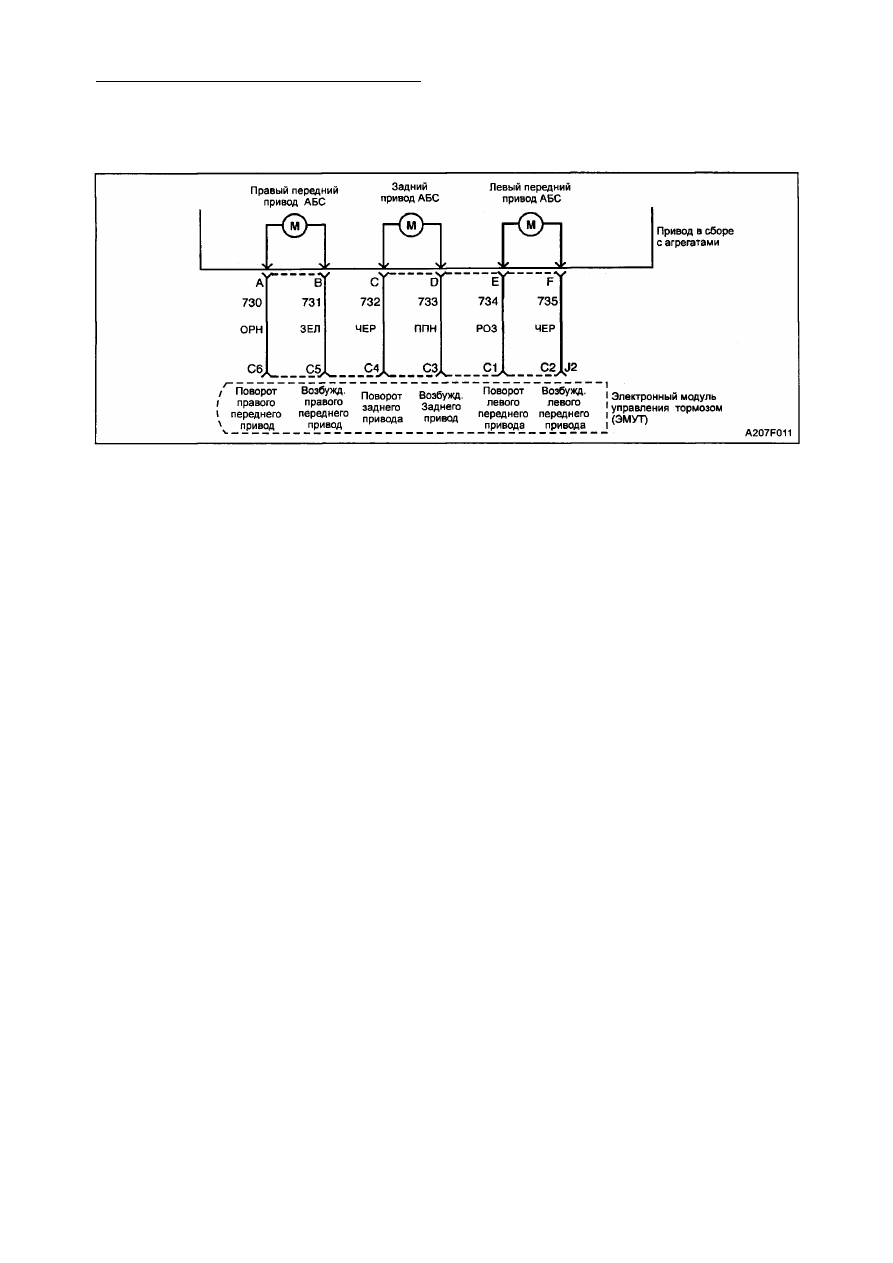

Описание схемы

Данный код обнаруживает короткое замы­

кание в цепи привода на аккумуляторную
батарею или низкое сопротивление или его
отсутствие в двигателе. Эта неисправность
будет препятствовать управлению приво­

дом или приведет к тому, что привод будет

вращаться в обратном направлении или
вообще не будет вращаться.

Диагностика

При помощи данного теста обнаруживается
наличие короткого замыкания на аккумуля­

торную батарею в электросхеме заднего

привода.

Причины
Короткое замыкание на аккумуляторную ба­

тарею в проводке, идущей от ЭМУТ на при­

вод.

• Разомкнутая цепь в электросхеме управ­

ления соленоида.

• Низкое сопротивление/отсутствие соп­

ротивления в обмотке привода.

• Неисправность ЭМУТ.

Отказ в действии
Это нормируемое операционное поврежде­

ние. АБС отключена, загорается ее сигналь­
ная лампочка. Для того чтобы установить
все каналы в исходное положение, посту­
пает сигнал о приведении системы в исход­

ное состояние. Если поршень заднего при­
вода не находится в исходном положении,
загорается сигнальная лампочка тормоза.

Описание тестов

4. На этой стадии определяется наличие ко­

роткого замыкания в электросхеме пита­
ния привода.

5. На этой стадии определяется наличие ко­

роткого замыкания в обратной электро­
схеме привода.

Виды диагностической помощи
Выберите ручное управления сканера для
определения движения привода действую­
щего канала в обоих направлениях, слегка
нажимая на тормозную педаль. Обнаруже­
ние прерывистого или "скачкообразного"

движения тормозной педали во время ПРИ­

МЕНЕНИЯ или РАЗЪЕДИНЕНИЯ привода
может указывать на наличие периодически
возникающей неисправности.
Периодически возникающая неисправ­
ность может быть вызвана слабым соеди­
нением, протершейся изоляции проводов
или наличием внутри изоляции сломанного
провода. Если в данный момент неисправ­
ности нет, раскачайте провода задейство­
ванного канала и проверьте, не переуста­
навливались ли коды. Это поможет точно
определить периодически возникающую
неисправность электросхемы привода или
соединений.
Используя возможности сканера, определи­

те частоту возникновения неисправности,

как описано "Диагностике с помощью скане­
ра".
Следует тщательно проверить каждую
цепь, которая предположительно может
способствовать периодическому возникно­
вению неисправности на наличие отвин­
ченных клемм, неправильного соединения,
сломанных клемм, неправильно собранных
или поврежденных клемм, неправильного

соединения проводки или повреждения
электропроводки.

3. Цифры, приведенные ниже, относятся к

стадиям, указанным на диагностической

таблице.

АНТИБЛОКИРОВОЧНАЯ СИСТЕМА 4F -159

Код А066 - Замкнутая цепь заднего привода

или короткое замыкание привода

Пункт

Действие

Величина

Да

Нет

1

Проверьте, нет ли среди кодов сканера кода А066.

Установлен ли код А066?

-

Перейти

к "Видам

диагности­

ческой

помощи"

Перейти

к п. 2

2

Проверьте, встречается ли среди код сканера код

А036.

Код А036 установлен?

-

Перейти

к таблице

кода А036

Перейти

к п. 3

3

1. Переведите выключатель зажигания в положение
LOCK.

2. Отключите разъем от привода в сборе с агрегата­

ми и разъем J2 ЭМУТ.
3. Переведите выключатель зажигания в положение
ON.

4. Воспользуйтесь цифровым вольтметром для изме­

рения напряжения между массой и клеммой D разъе­
ма привода в сборе с агрегатами.
Напряжение ниже заданной величины.

1 В

Перейти

к п. 4

Перейти

к п. 8

4

Измерьте напряжение между массой и клеммой С
разъема привода в сборе с агрегатами.
Напряжение ниже заданной величины?

1 В

Перейти

к п. 5

Перейти

к п. 9

5

1. Переведите выключатель зажигания в положение
LOCK.

2. Воспользуйтесь цифровым омметром для измере­

ния сопротивления между клеммами С и D привода в
сборе с агрегатами.
Сопротивление ниже заданной величины?

0,4 Ом

Перейти

к п. 6

Перейти

к п. 7

6

Верните на место ЭМУТ.
Восстановление окончено?

-

Система в

порядке

-

7

Верните на место привода в сборе с агрегатами.
Восстановление окончено?

-

Система в

порядке

-

8

Устраните короткое замыкание в цепи проводов пур­
пурного цвета. Восстановление окончено?

-

Система в

порядке

-

9

Устраните короткое замыкание в цепи проводов чер­

ного цвета. Ремонт завершен?

-

Система в

порядке

-

По завершению проведения всех видов диагностики, сотрите коды и проверьте привод на
автомобиле в течение трех циклов для подтверждения того, что код не переустанавливает­
ся. Цикл состоит из пуска двигателя, езды в автомобиле со скоростью 16 км/ч и последую­
щего отключения зажигания.

4F - 16 АНТИБЛОКИРОВОЧНАЯ СИСТЕМА

Отключенный постоянно индикатор АБС (янтарный),

код не сохранены (окончание)

Пункт

Действие

Величина

Да

Нет

18

Устранить короткое замыкание В + в цепи проводов
СВ ЗЕЛ между выводом Е колодки лампы водителя и
выводом 30 колодки проводки приборной панели I/P.

Ремонт завершен?

-

Система в

порядке

-

19

Заменить модуль освещения.
Ремонт завершен?

-

Система в

порядке

-

20

1. Установить выключатель зажигания в положение
LOCK.

2. Подсоединить заново колодку LDM и колодку С
приборной панели I/P.
3. Установить выключатель зажигания в положение
ON.
Индикатор АБС отключается с задержкой в 3 сек?

-

Перейти к

гл. "Разры­

вы и пло­

хие сое­

динения"

Перейти

к п. 21

21

Заменить ЭМУТ.

Ремонт завершен?

-

Система в

порядке

-

САМОДИАГНОСТИКА

Необходимые инструменты
Сканер
ЭМУТ содержит сложную бортовую диаг­
ностическую систему, которая спроектиро­
вана таким образом, что при подводе скани­
рующего прибора очень точно определяет
источник любой неисправности системы, а

также определяет является ли неисправ­

ность периодической. Для осуществления

диагностики имеются 53 кода.

При использовании сканирующего прибора
в системе АБС VI последний код точно иден­

тифицируется, и во время появления неисп­

равности сохраняется системой. Кроме на­
бора последних кодов имеется информа­
ция о наборе первых трех кодов. Используя
прибор для сканирования можно управлять
входом и выходом, что позволяет уточнить
неисправность и проверить ремонт. При ис­
пользовании устройства для сканирования
имеется ручное управление компонентами
и автоматические функциональные тесты.
В последующих разделах подробно описы­
ваются многие из них.

ВОСПРОИЗВЕДЕНИЕ КОДА

Необходимые инструменты
Сканирующий прибор
Коды считываются с помощью устройства

для сканирования. Нет обеспечения для
диагностики кода вспышки.

ОЧИСТКА КОДА

Необходимые инструменты
Сканер

Коды стираются из памяти ЭМУТ одним из
следующих способов:

1. Выбрать функцию "Очистить коды"

2. После 100 кодов очистить приводные цик­

лы.

Подробно эти два способа описаны ниже.
Убедиться в правильной работе системы и в
отсутствии появления кодов после завер­
шения процедуры очистки.

До тех пор, пока коды высвечиваются на
дисплее, ЭМУТ не позволяет произвести
очистку. Также коды не могут быть очищены

путем отсоединения проводов аккумулятор­
ной батареи или выключением зажигания.
Невыполнение цикла зажигания
Если в течение 100 циклов не появляются
коды, (приводной цикл возникает, когда за­

жигание включается и автомобиль едет со
скоростью, превышающей 16 км/час), то все

имеющиеся коды стираются из памяти
ЭМУТ. Этот способ не подходит для стира­
ния кодов.

РАЗРЫВЫ И ПЛОХИЕ СОЕДИНЕНИЯ

Периодические неисправности трудно под­

даются диагностике в большинстве элект­

ронных систем. Можно попытаться изоли­
ровать периодическую неисправность, осо­
бенно при наличии электрической схемы

управления скоростью колеса, описанным
ниже образом.

Если возникает неисправность АБС, то во
время цикла зажигания, при котором обна­
ружена неисправность, индикатор АБС све­

тится.
