4А - 20 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

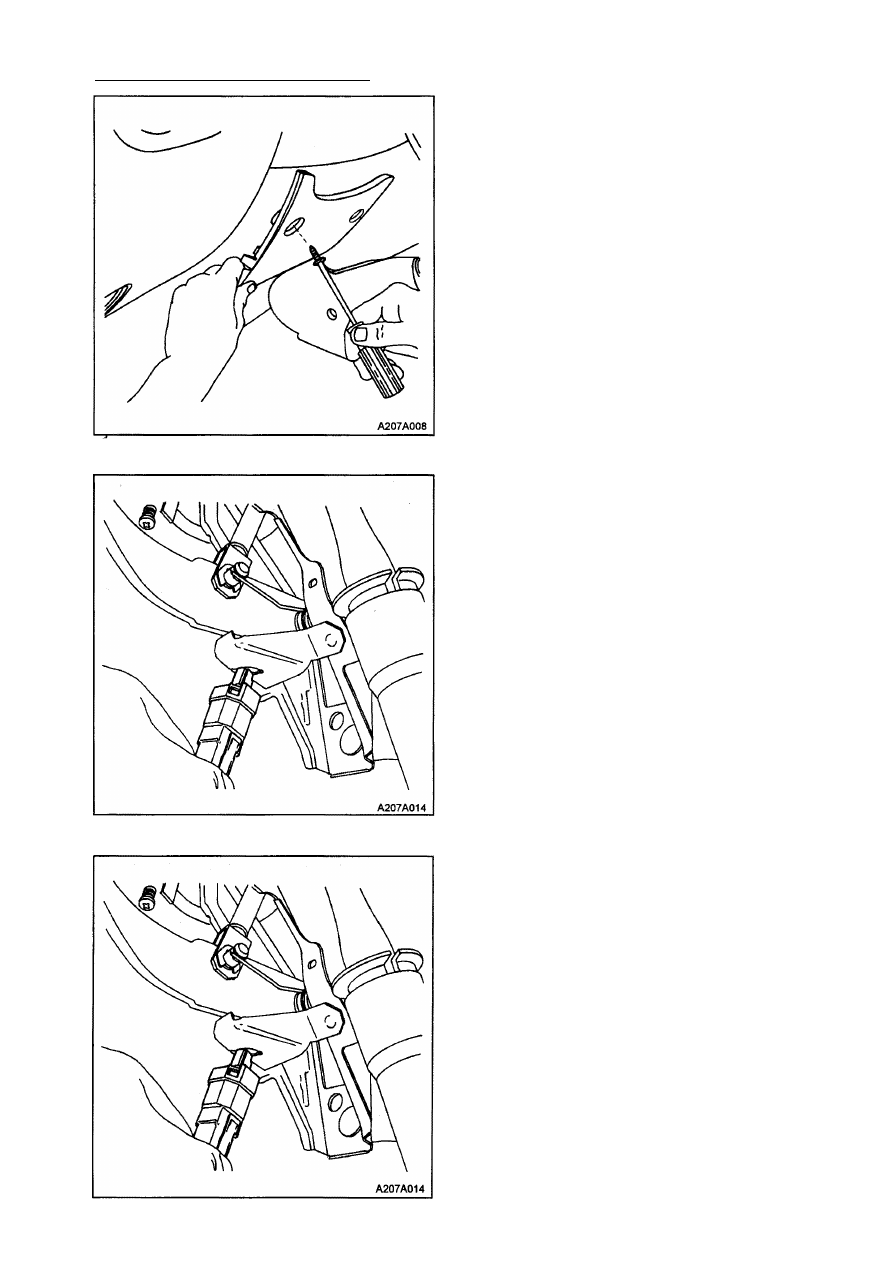

ВЫКЛЮЧАТЕЛЬ СТОП-СИГНАЛОВ

(показан левосторонний привод, пра­

восторонний является аналогичным)

Демонтаж

1. Отсоедините провод от отрицательно­

го полюса батареи.

2. Удалите винты декоративной панели.
3. Снимите декоративную панель.

4. Поверните сборку выключателя стоп-

сигнала с разъемом и вытяните ее из
кронштейна педали тормоза.

5. Для замены выключателя стоп-сигна­

ла отсоедините его от разъема.

Монтаж

1. Поверните сборку выключателя стоп-

сигнала с разъемом и вставьте ее в
кронштейн педали тормоза.

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А-21

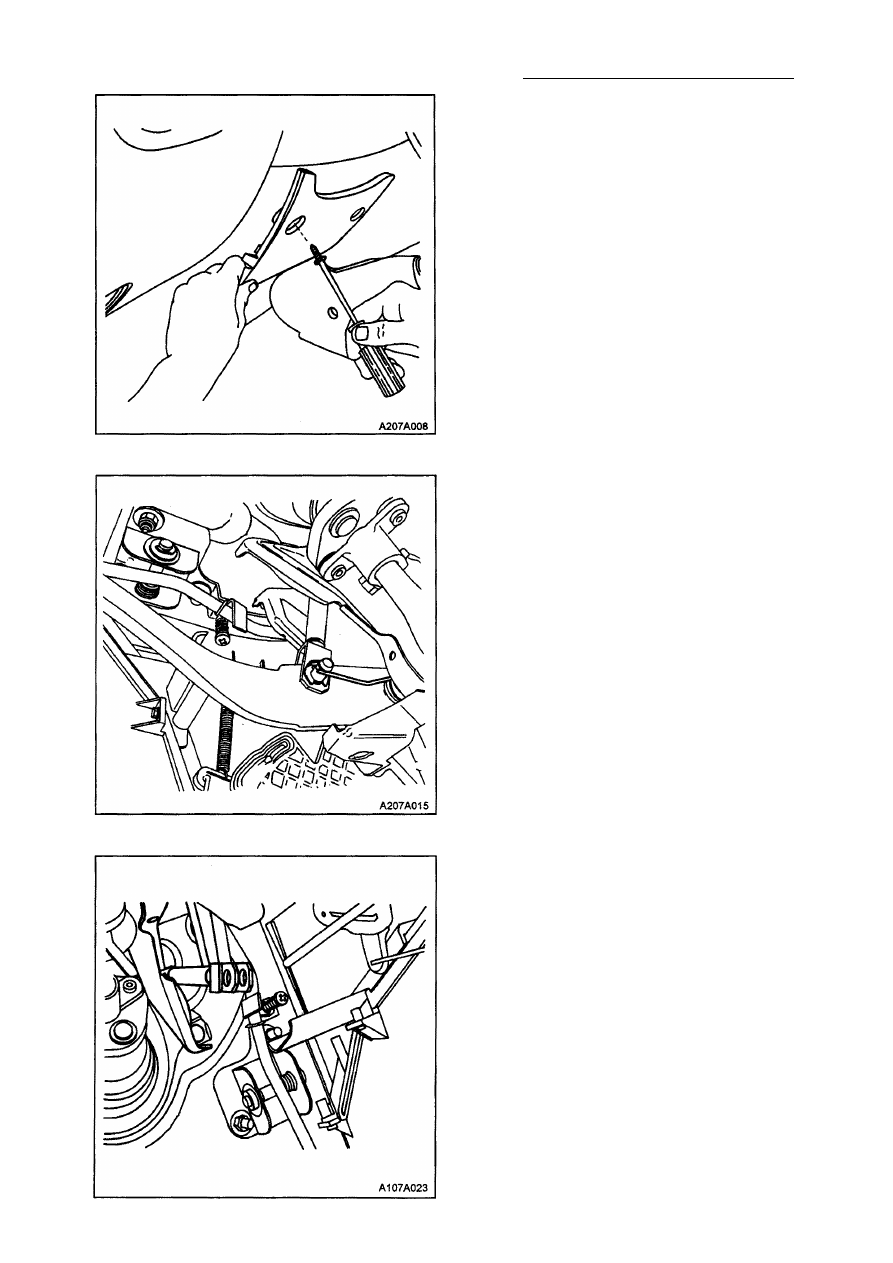

2. Нажмите на педаль тормоза и пере­

местите шток выключателя в крайнее
положение для того, чтобы произвести
его регулировку.

3. Освободите шток выключателя и от­

пустите педаль.

4. Поставьте винты декоративной панели.

Затяжка
Затяните винты декоративной панели с
усилием 7 Н•м.

5. Подсоедините провод к отрицатель­

ному полюсу батареи.

ПЕДАЛЬ ТОРМОЗА

(показан левосторонний привод, пра­
восторонний является аналогичным)
Демонтаж

1. Удалите винты, крепящие декоратив­

ную панель к щитку приборов.

2. Снимите декоративную панель.
3. Снимите выключатель стоп-сигналов.

Обратитесь к подразделу "Выключа­
тель стоп-сигналов" данного раз­

дела.

4. Снимите стопорную шайбу, шпильку, и

пружину в месте соединения штока с
педалью тормоза.

5. Удалите ось и гайку крепления педали

тормоза.

6. Снимите педаль тормоза, получая дос­

туп к штоку усилителя и кронштейну

крепления педали к щитку передка
кузова.

4А - 22 ГИДРАВЛИЧЕСКИЕ ТОРМОЗА

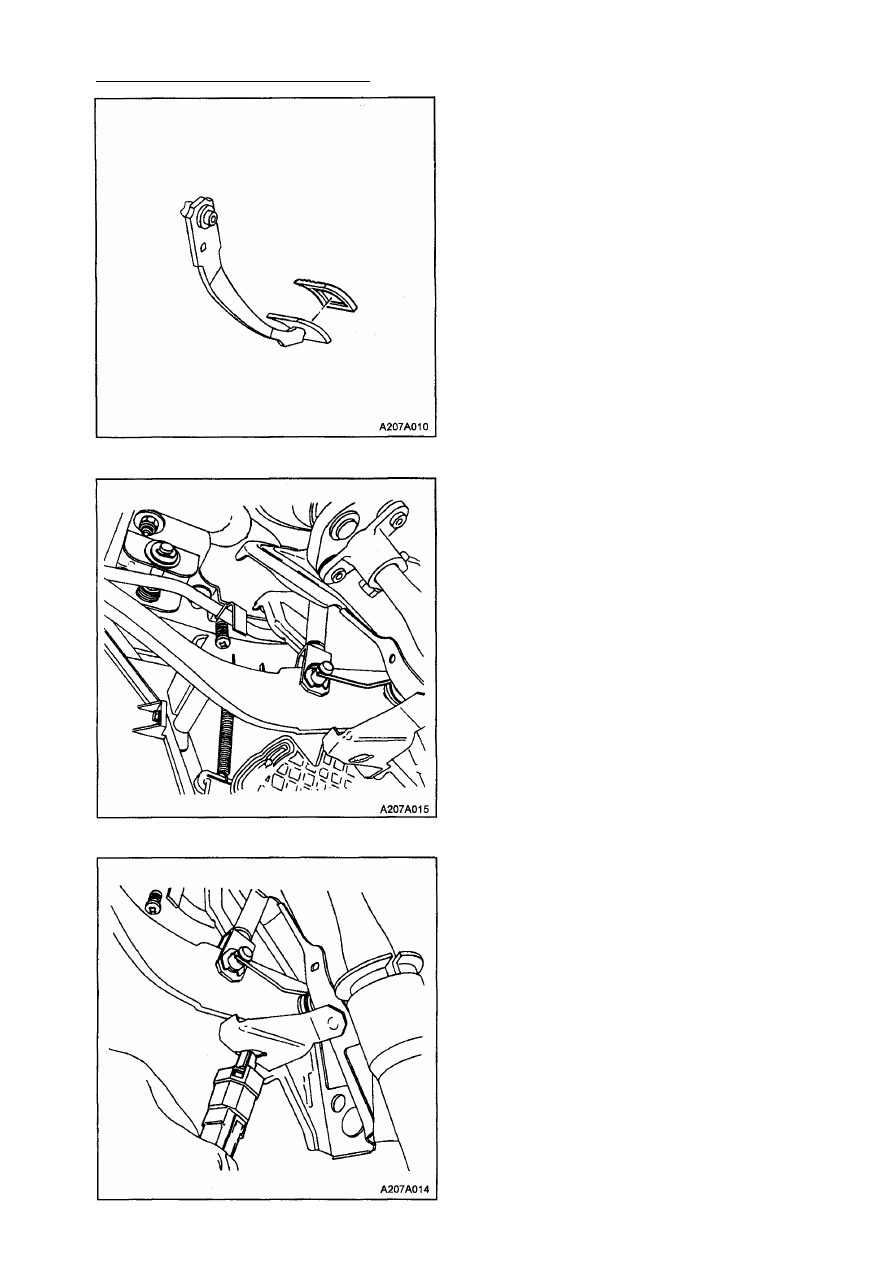

Монтаж

1. При необходимости поставьте новую

подушку педали тормоза.

2. Покройте ось педали тормоза смазкой.
3. Установите педаль тормоза на крон­

штейн крепления педали со щитком
передка кузова и поставьте ось педали.

4. Поставьте гайку на ось крепления пе­

дали.

Затяжка
Затяните гайку крепления педали тормо­
за к кронштейну педали с усилием

18 Н•м.

5. Поставьте на педаль шток вместе со

шпилькой и стопорной шайбой.

6. Установите на ось пружину в ее перво­

начальном положении.

7. Присоедините сборку выключателя

стоп-сигналов и разъема, поворачивая
и вставляя ее в кронштейн педали.

7. Снимите подушку педали тормоза.

ГИДРАВЛИЧЕСКИЕ ТОРМОЗА 4А-23

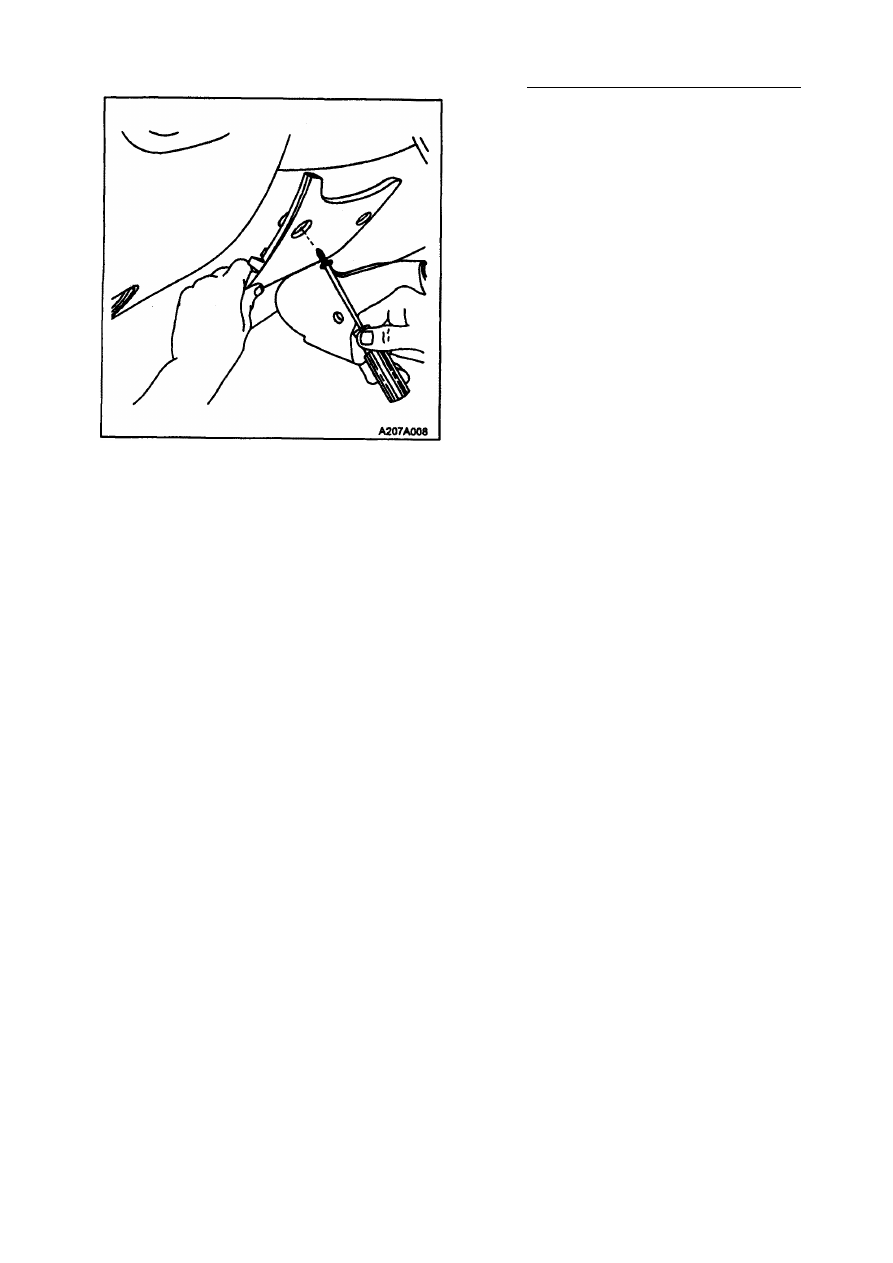

8. С помощью винтов закрепите декора­

тивную панель.

Затяжка
Затяните винты декоративной панели с
усилием 7 Н•м.
