5В - 70 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

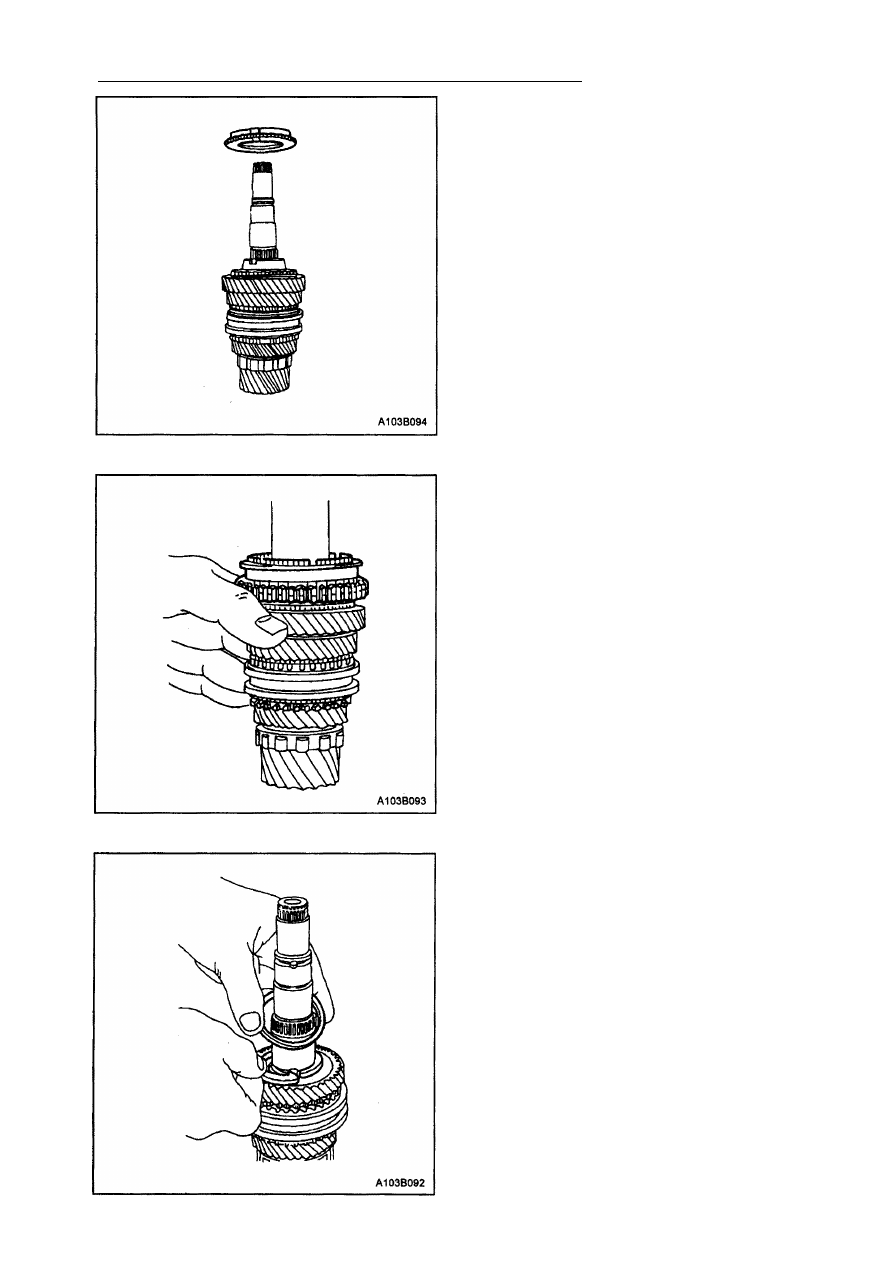

14. Установите блокирующее кольцо синх­

ронизатора 1-2 передач.

15. Установите ступицу муфты синхрониза­

тора 1-2 передач.

16. Установите шайбу и стопорное кольцо.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 71

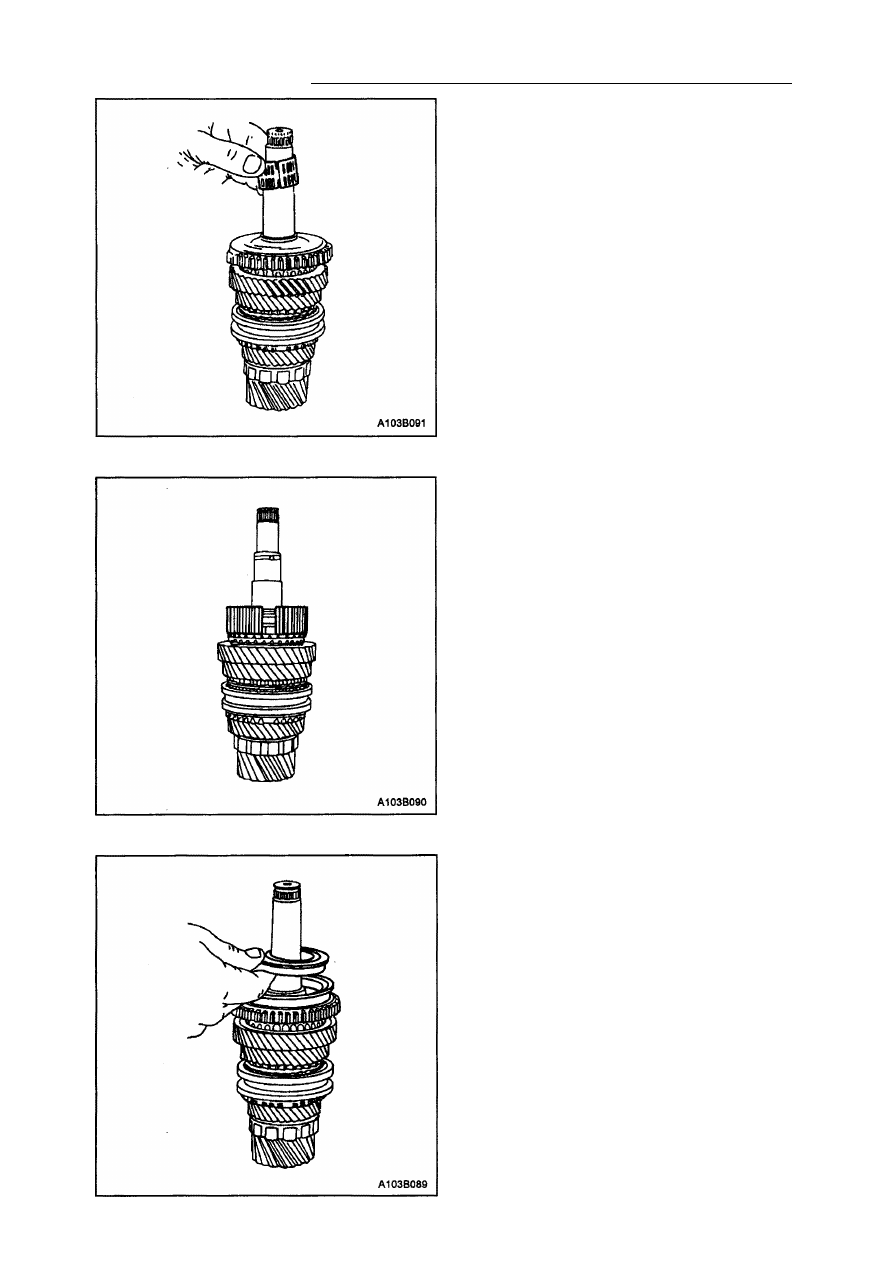

17. Установите игольчатый подшипник шес­

терни первой передачи.

18. Установите сухари в ступицу муфты

синхронизатора 1-2 передач.

19. Установите муфту синхронизатора с

пружиной.

5В - 72 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

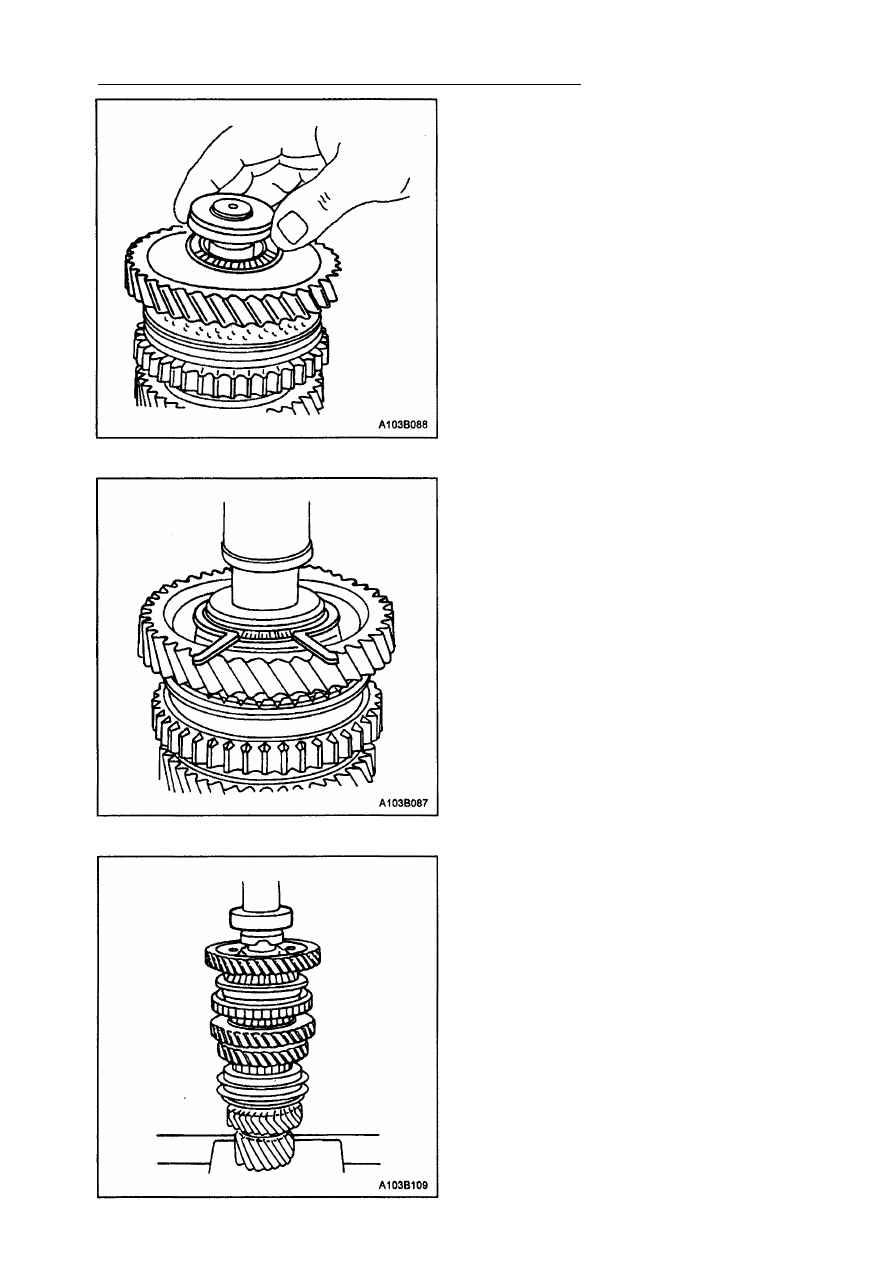

20. Установите наружное удерживающее

кольцо.

2 1 . Установите промежуточное кольцо ве­

домого вала, плоский игольчатый под­

шипник шестерни первой передачи и
шестерню первой передачи.

22. Установите стопорное кольцо.

23. Запрессуйте подшипник ведомого вала.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 73

КАРТЕР КОРОБКИ ПЕРЕДАЧ

Процесс  р а з б о р к и

1. Снимите коробку с автомобиля. См.

"Узел коробки передач" в этом разделе.

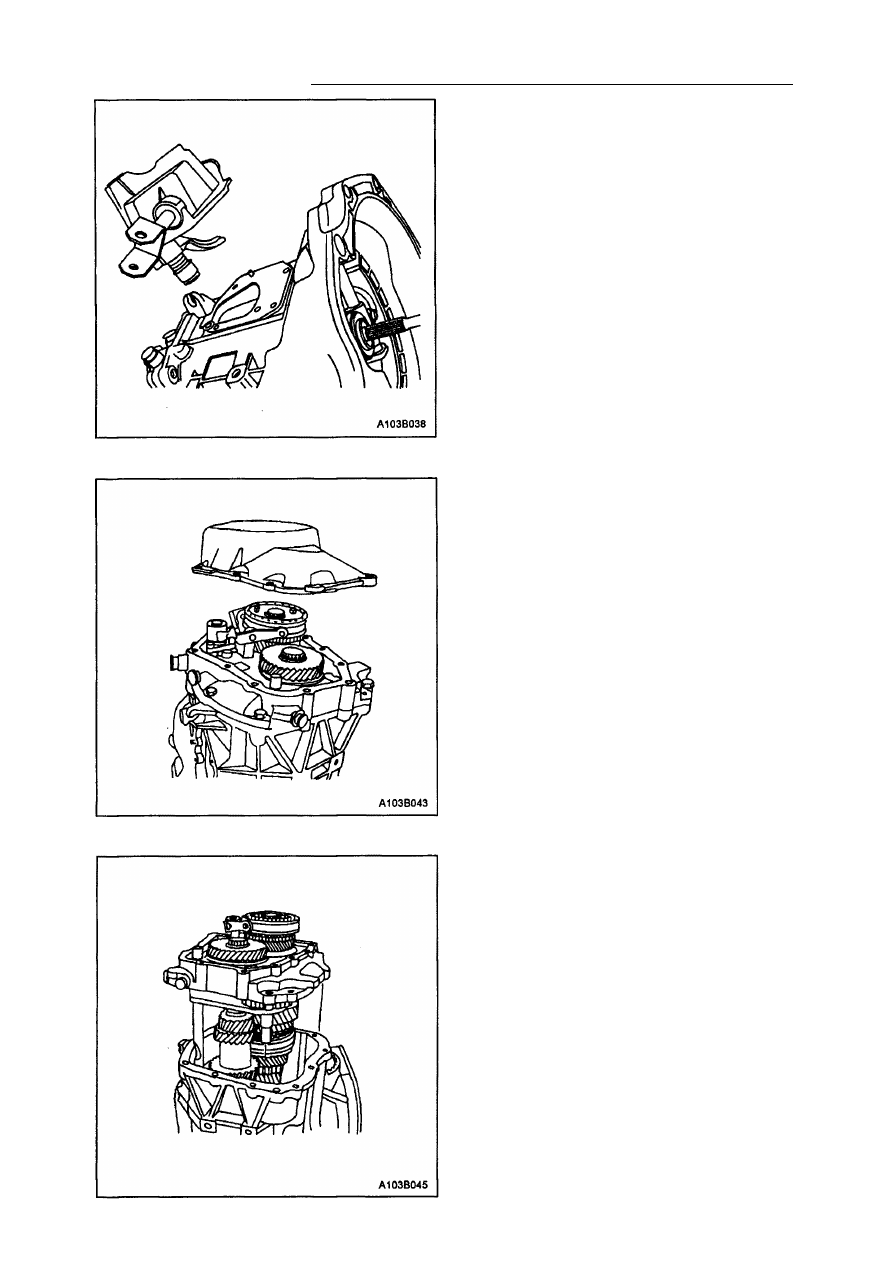

2. Открутите болты крышки рычага пере­

ключения и снимите крышку рычага пе­
реключения.

4. Открутите болты опоры подшипников и

снимите опору с присоединенным к ней

валом. Не разбирайте вал.

3. Открутите болты крышки коробки пере­

дач.
