5В -18 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

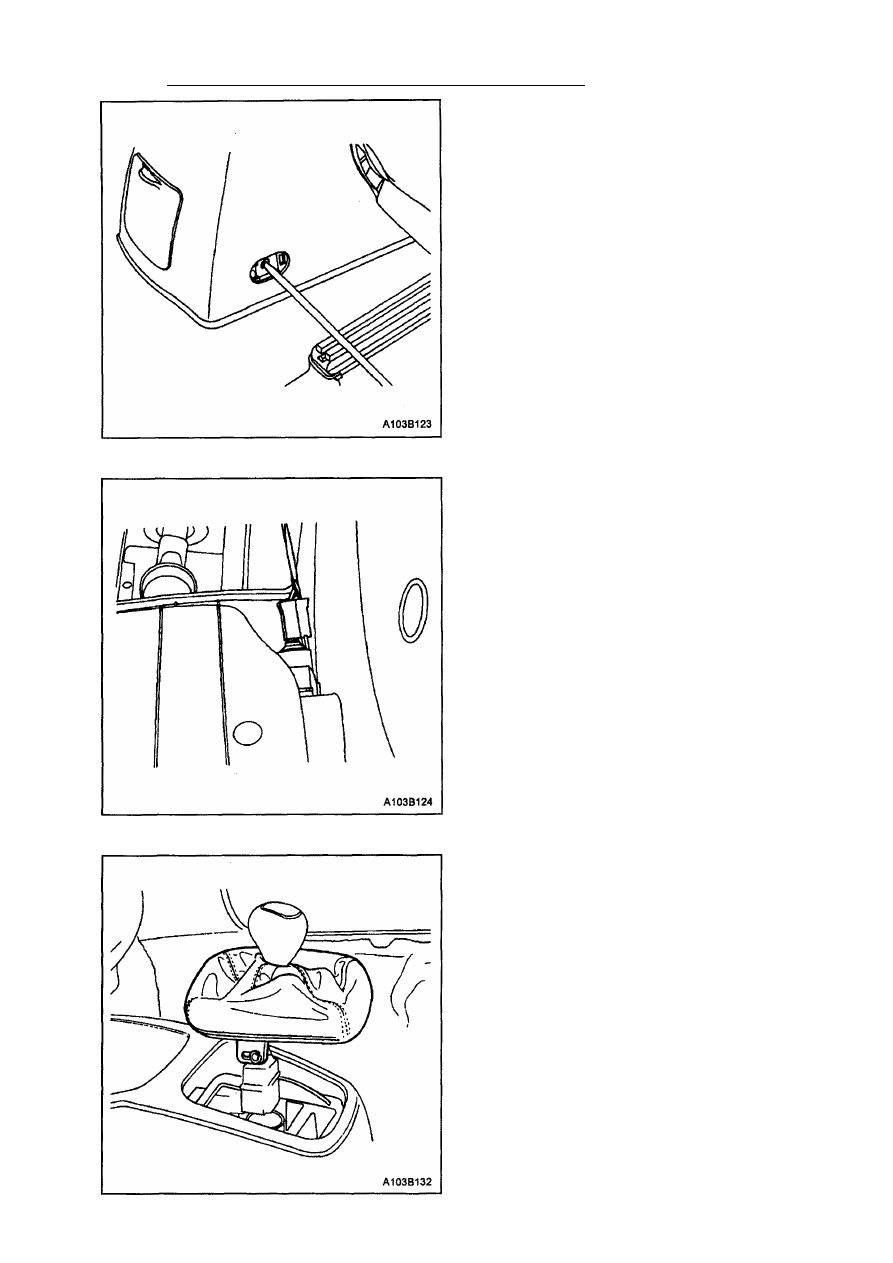

5. Выкрутите винты из задней части на­

польной консоли.

6. Снимите заднюю часть напольной кон­

соли.

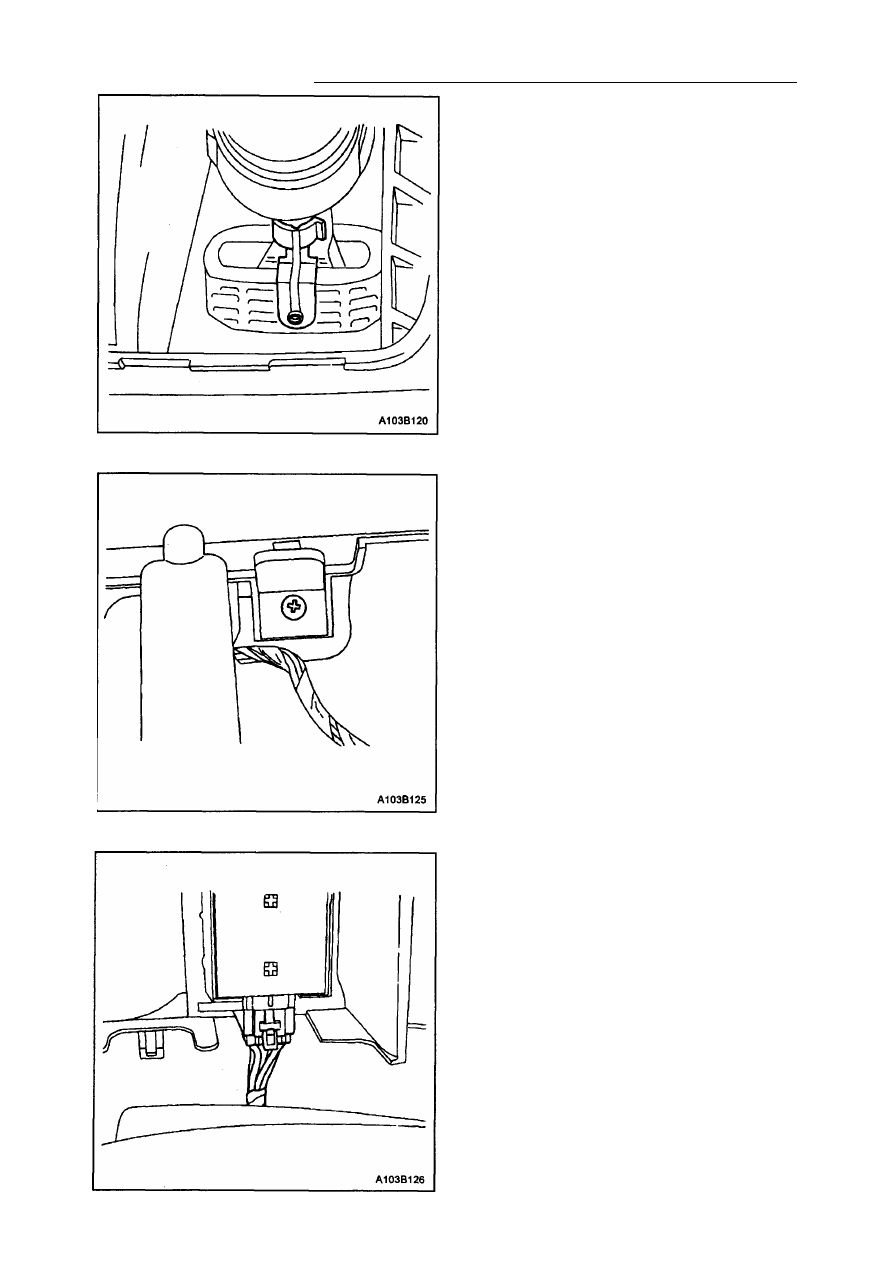

7. Отсоедините колодку переключения ок­

на с сервоприводом.

8. Установите рычаг переключения в нейт­

ральное положение.

9. Отсоедините кожух рычага переключе­

ния от передней части напольной консо­

ли с тем, чтобы открыть механизм ры­
чага управления.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В -19

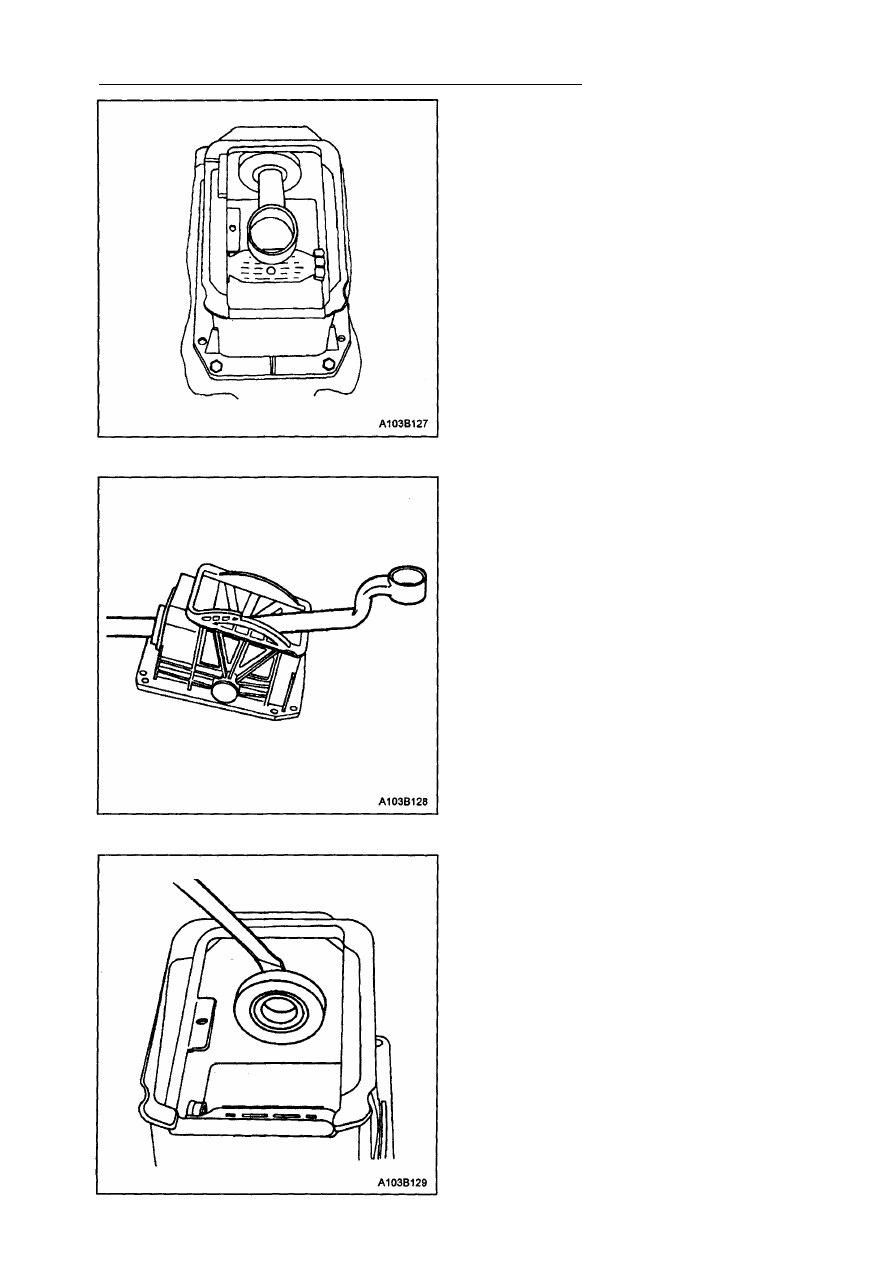

10. Снимите упорный зажим рычага управ­

ления, вращая его.

11. Снимите рычаг переключения и кожух.

12. Удалите болты с передней части на­

польной консоли.

13. Снимите переднюю часть напольной

консоли.

14. Отсоедините электрозажигалку.

5В - 20 ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

15. Удалите болты корпуса рычага переклю­

чения.

16. Снимите с автомобиля трубку и корпус

рычага переключения.

17. Снимите трубку с корпуса рычага пере­

ключения.

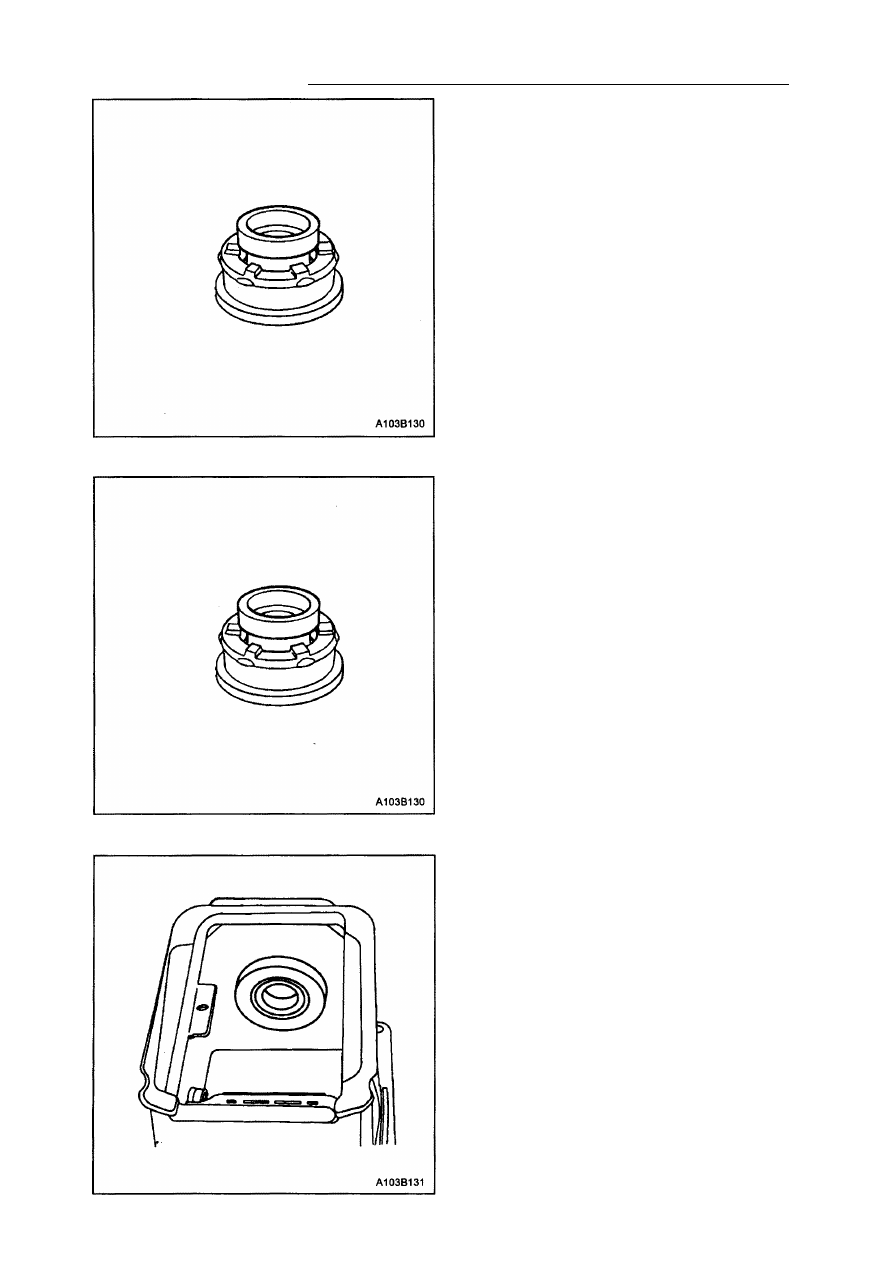

18. Снимите втулку и подшипник трубки с

корпуса рычага переключения.

ПЯТИСКОРОСТНАЯ МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5В - 21

19. Удалите втулку из подшипника трубки

переключения.

Процесс установки

1. Установите втулку в подшипник трубки

переключения.

2. Наполните канавки втулки силиконовой

смазкой.

3. Зажмите кольцо подшипника изнутри в

корпус рычага переключения.
