Дэу Ланос. Руководство по ремонту - часть 282

5А - 240 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

СБОРКА ФРИКЦИОНОВ ПРЯМОЙ

ПЕРЕДАЧИ И ТОРМОЖЕНИЯ

ДВИГАТЕЛЕМ В СБОРЕ С ПЕРВЫМ

ПЛАНЕТАРНЫМ РЯДОМ

Необходимые инструменты:
Приспособление для сжатия пружин фрик­
циона торможения двигателем J 41236
Приспособление для сжатия пружин фрик­
ционов 2-й и прямой передачи и передачи

заднего хода J 41232
Смазка для сборки марки TRANSJEL™
J36850
Оправка-толкатель для монтажа уплотнений
входного вала J41234-1

Направляющая оправка для монтажа уп­

лотнений входного вала J 41234-2
Оправка для обжатия колец при монтаже
уплотнений входного вала J 41234-3

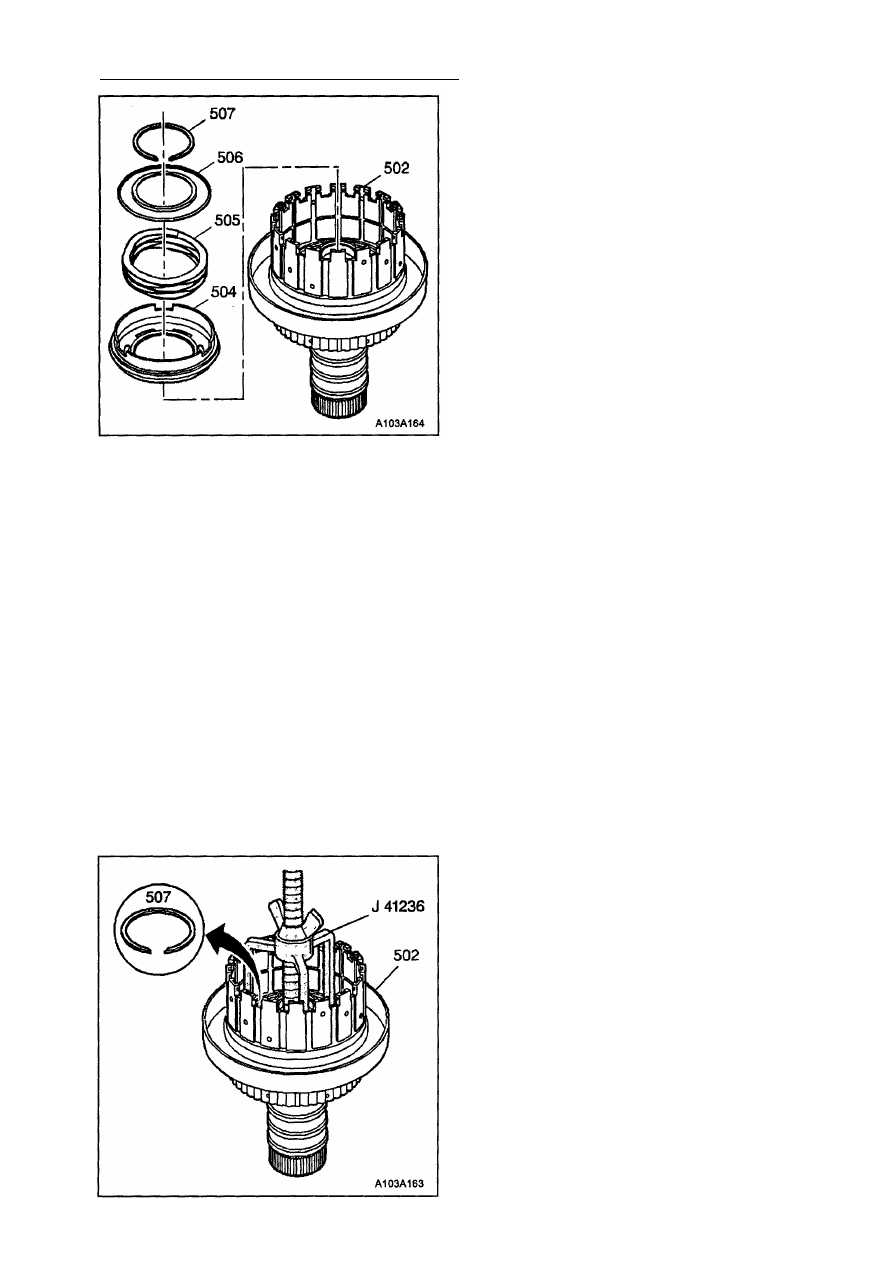

1.Для облегчения  п р о ц е д у р ы сборки

смажьте уплотнение трансмиссионной

жидкостью.

2. Установите поршень (504) фрикционов

торможения двигателем в сборе с уплот­

нением в барабан фрикционов прямой
передачи и торможения двигателем
(502).

Внимание: Упорный диск должен быть ус­

тановлен выступами вверх.

3. Установите в барабан (502) пружину

(505) выключения фрикционов торможе­
ния двигателем и упорный диск (506).

4. С помощью приспособления J 41236 со­

жмите упорный диск (506) возвратной

пружины.

5. Установите пружинное кольцо (507) на

барабан (502).

6. Уберите приспособление J 41236.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 241

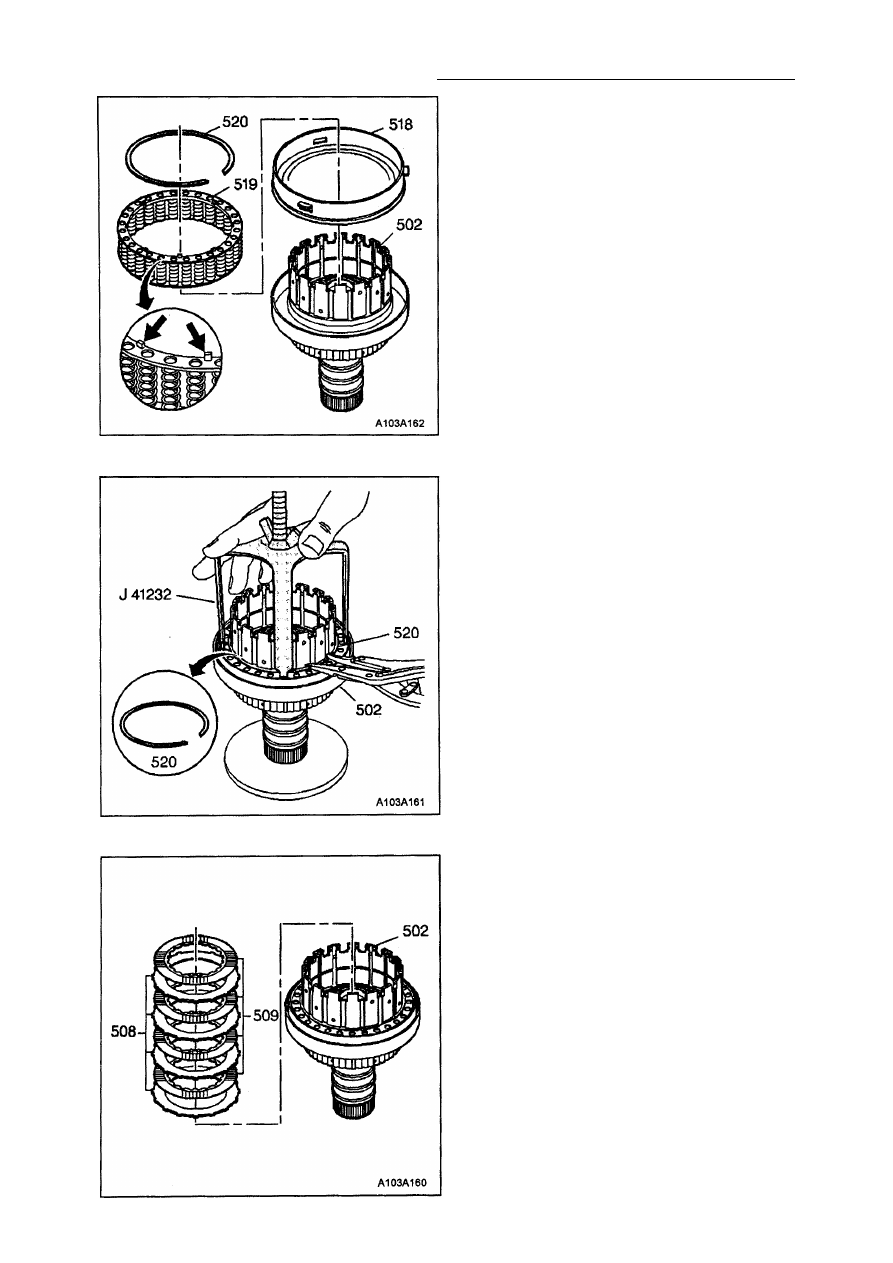

7. Для облегчения процедуры сборки

смажьте уплотнение трансмиссионной
жидкостью.

8. Установите поршень (518) фрикциона

прямой передачи в сборе с уплотнением
в барабан фрикциона прямой передачи
и торможения двигателем (502).

9. Установите в барабан блок возвратных

пружин (519) фрикциона прямой пере­

дачи. Блок пружин должен быть уста­

новлен лапками вверх.

10. С помощью приспособления J 41232 cо-

жмите блок возвратных пружин фрик­

циона прямой передачи.

11. Установите в барабан (502) пружинное

кольцо (520) для фиксации пружин
фрикциона прямой передачи.

12. Уберите приспособление J 41232.

Внимание: При установке стальных дисков
(508) их выступы должны войти в прорези
барабана фрикциона.

13. Вставьте в барабан диски фрикциона

торможения двигателем: 4 стальных
диска (508) и 4 новых диска (509) с нак­
ладками из волокнистого материала.
Диски необходимо вставлять поочеред­

но, начиная со стального диска (508).

5А - 242 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

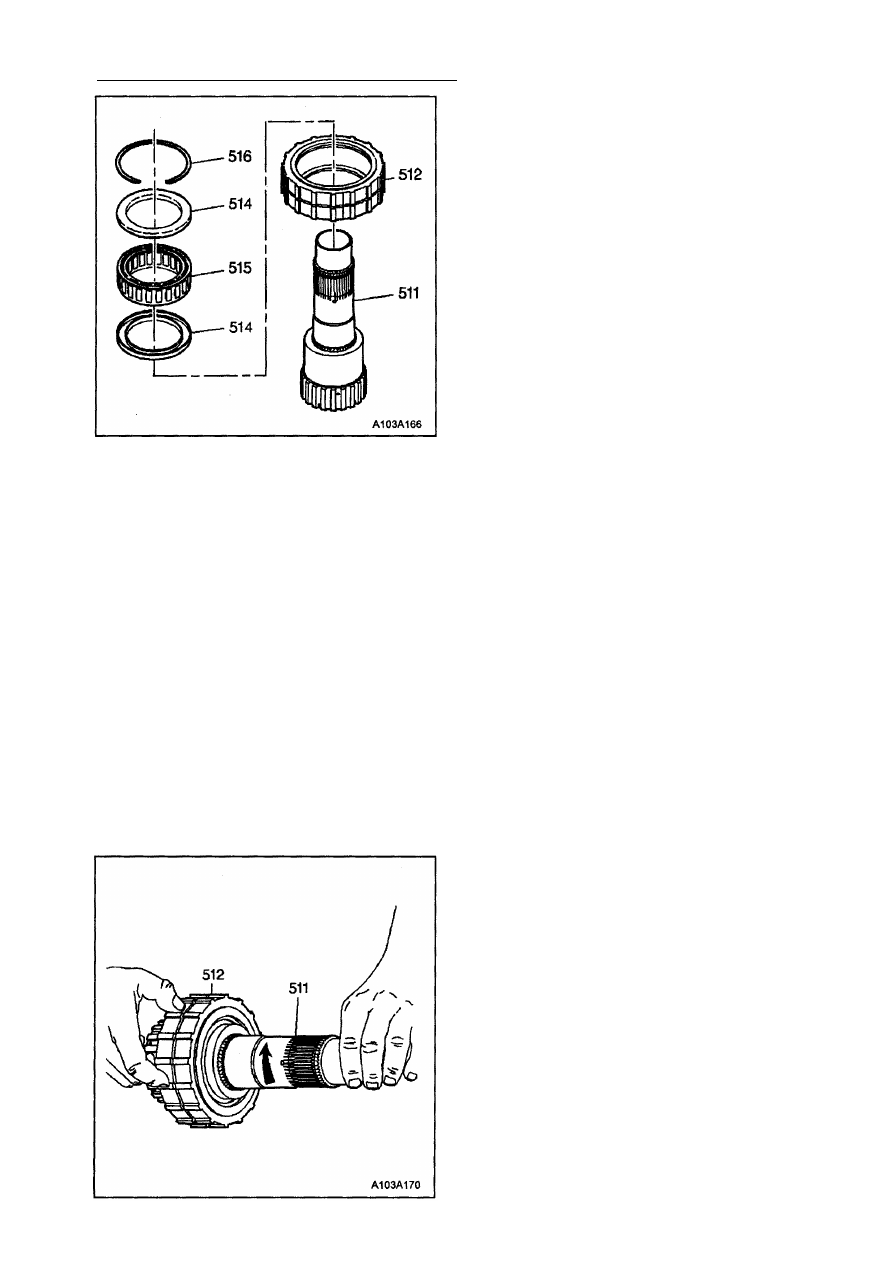

14. Поместите на верстак наружное кольцо

(512) кулачковой муфты свободного хо­

да. Это кольцо должно лежать плоской

стороной вниз и канавкой для пружин­
ного кольца вверх.

15. Вставьте одно торцевое кольцо (514)

муфты свободного хода в наружное
кольцо (512).

16. Медленно вращая муфту (сепаратор)

свободного хода (515), вставьте ее в
наружное кольцо (512). Сепаратор (515)

должен быть установлен плоской сторо­

ной вниз и стороной с пазом вверх.

17. Установите второе торцевое кольцо

(514) сверху муфты свободного хода.

18. Установите пружинное кольцо (516) в

канавку наружного кольца (512) для
фиксации муфты свободного хода и тор­
цевых колец.

Внимание: При монтаже муфты свободного
хода на вал солнечной шестерни, пружинное
кольцо должно быть обращено вверх. Плос­
кий торец наружного кольца муфты свобод­
ного хода выполняет функцию упорного дис­
ка фрикциона торможения двигателем.

19. Поворачивая вал солнечной шестерни

по часовой стрелке для облегчения мон­

тажа, установите муфту свободного хо­
да в сборе с наружным кольцом на вал

(511).

Внимание: Вал (511) солнечной шестерни

должен вращаться только в направлении по
часовой стрелке.
20. Проверьте правильность работы кулач­

ковой муфты свободного хода. Для это­
го удерживайте наружное кольцо (512)
муфты и повращайте вал (511) в обе
стороны.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 243

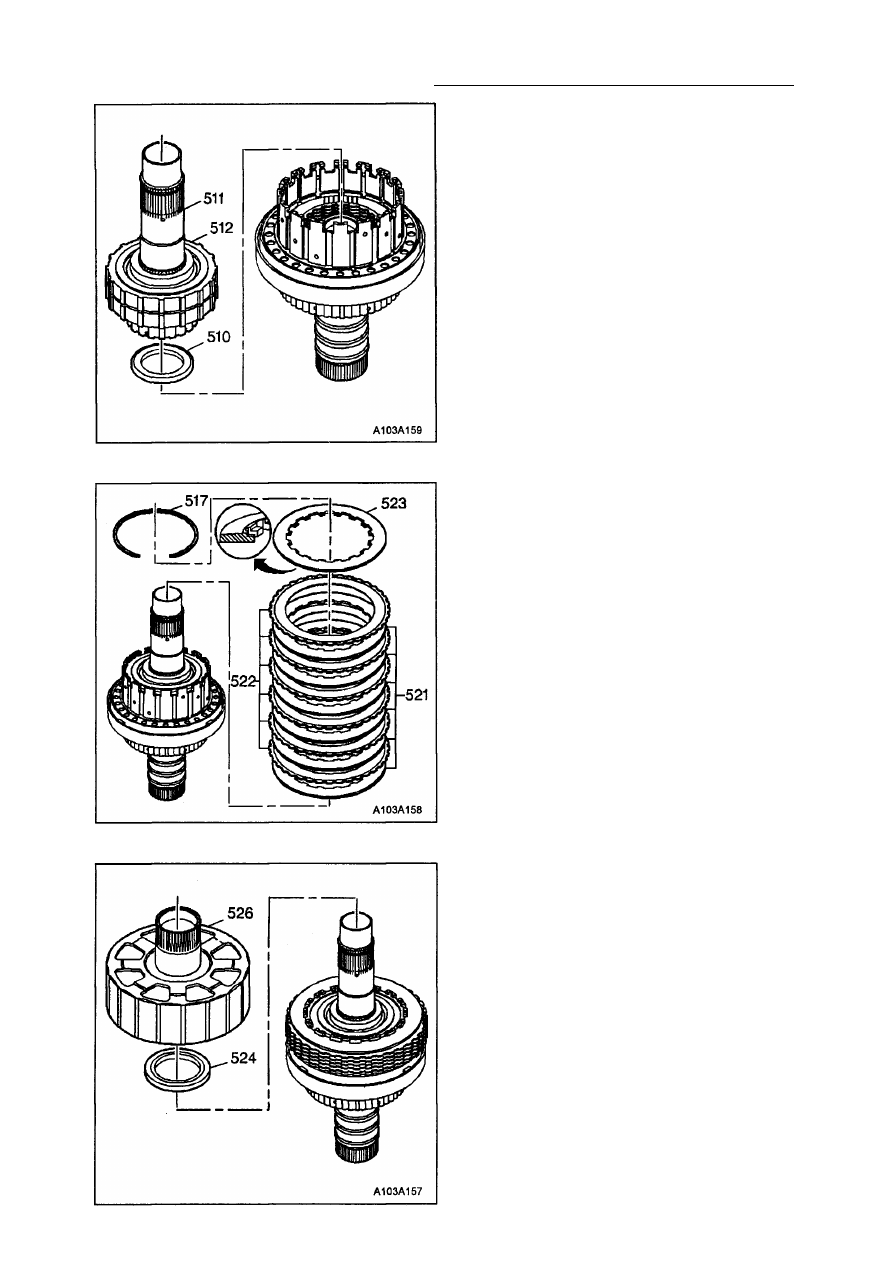

2 1 . Установите упорный подшипник (510) с

нижней стороны вала (511) солнечной
шестерни.

22. Зафиксируйте упорный подшипник с

помощью состава TRANSJEL™ J 36850
или эквивалентного заменителя.

23. Вставьте входной вал солнечной шес­

терни в сборе с муфтой свободного хо­
да (511 и 512) в барабан. При этом пазы

на входном вале должны войти в за­
цепление с дисками из волокнистого
материала фрикциона торможения дви­
гателем.

24. Установите на ступицу диски фрикциона

прямой передачи: комплект стальных

дисков (521) и комплект новых дисков

(522) с волокнистыми накладками. Дис­
ки необходимо вставлять в последова­

тельном порядке, начиная со стального
диска (521).

25. Установите на ступицу упорный диск

(523) плоской стороной вниз.

26. Поставьте пружинное кольцо (517), для

фиксации муфты свободного хода в сбо­
ре с входным валом и дисков фрикцио­
на прямой передачи.

27. На верхнюю сторону муфты свободного

хода в сборе установите упорный под­
шипник (524). Зафиксируйте упорный
подшипник с помощью состава марки
TRANSJEL™ J 36850 или эквивалентно­
го заменителя.

28. Установите барабан (526) фрикциона в

сборе с валом водила, на диски фрик­
циона. При монтаже пазы на внутренней
стороне барабана должны войти в за­
цепление с дисками с волокнистыми на­
кладками фрикциона прямой передачи.
