5А -176 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

РЕГУЛИРОВКА ТРОСА

ПЕРЕКЛЮЧАТЕЛЯ ДИАПАЗОНОВ

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Переведите рычаг переключения диапа­

зонов в положение Р (стоянка).

3. Удостоверьтесь, что рычаг переключения

диапазонов находится в положении Р

(стоянка).

4. Удалите переднюю часть консоли пола.

См. Раздел 9G, "Внутренняя отделка".

5. Ослабьте гайку стойки переключения.
6. Тяните за трос переключения диапазо­

нов, пока он не натянется.

7. Затяните гайку стойки переключения.
8. Установите переднюю часть консоли по­

ла. См. Раздел 9G, "Внутренняя отдел­

ка".

9. Подсоедините провод к отрицательной

клемме аккумулятора.

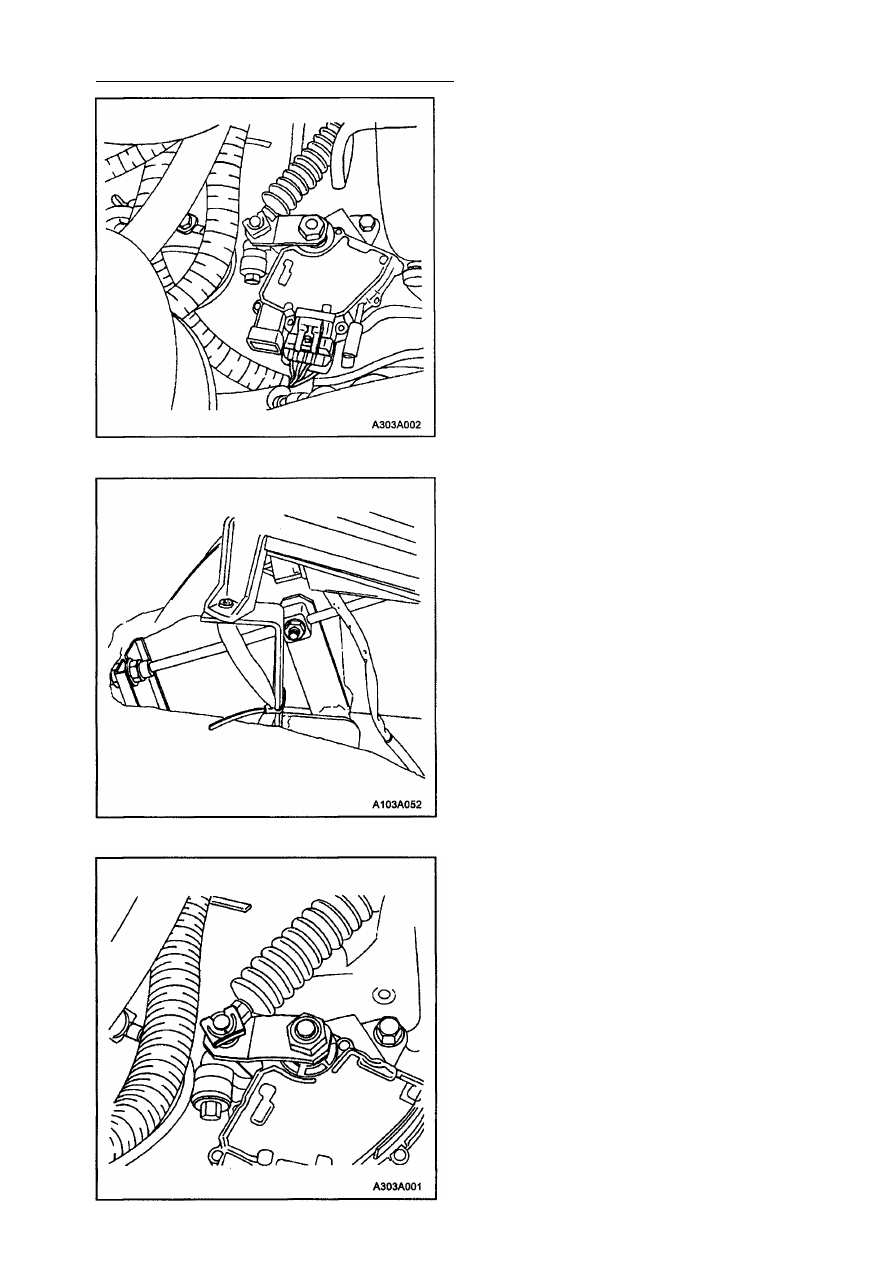

ПЕРЕКЛЮЧАТЕЛЬ ПОЛОЖЕНИЙ

НЕЙТРАЛЬ-ПУСК

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы батареи.

2. Отсоедините электрический разъем пе­

реключателя положений нейтраль-пуск.

3. Снимите трос переключателя диапазонов

и его фиксатор.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -177

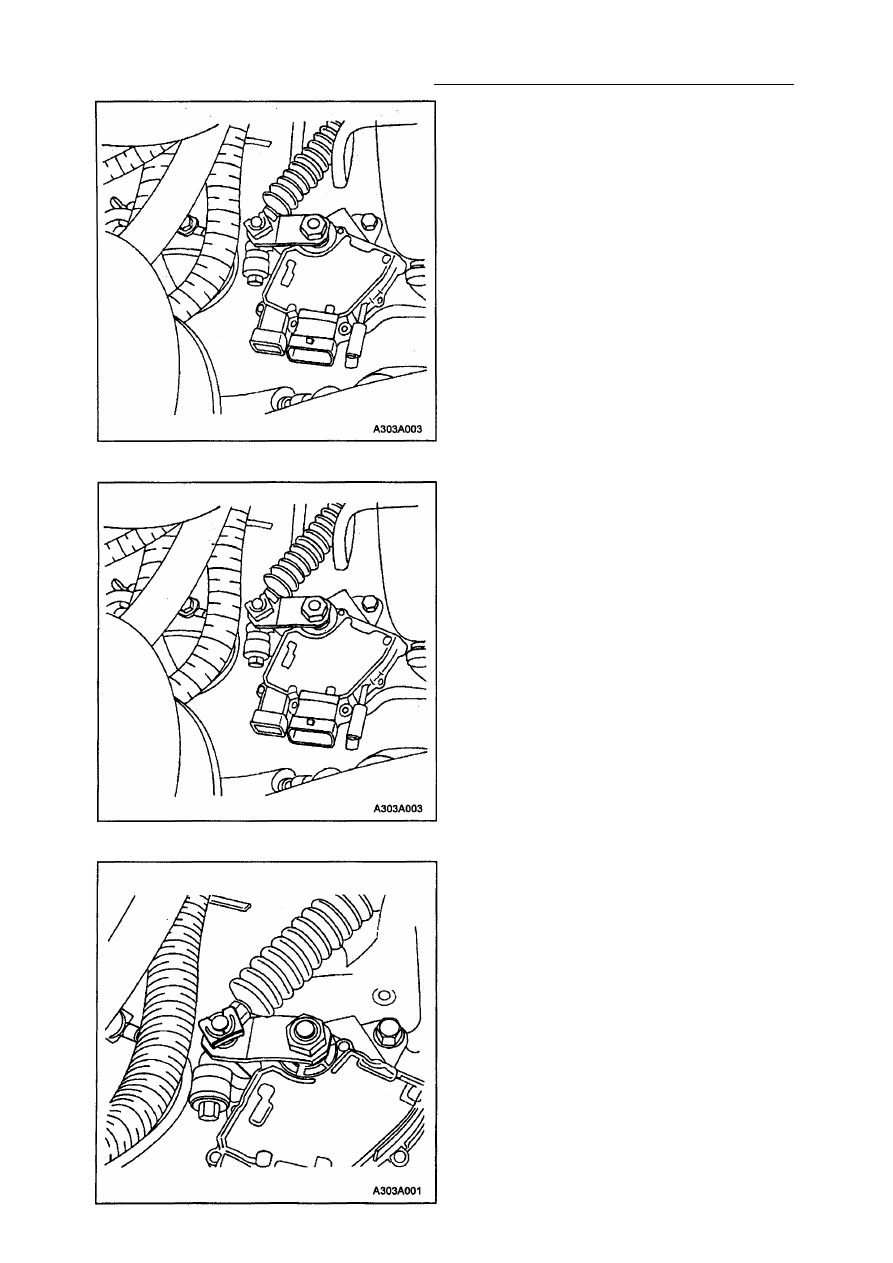

3. Установите трос переключения диапазо­

нов и его фиксатор.

4. Подсоедините электрический разъем пе­

реключателя положений нейтраль-пуск.

5. Подсоедините провод к отрицательной

клемме аккумулятора.

4. Удалите гайку и снимите рычаг переклю­

чения диапазонов.

5. Снимите переключатель положений нейт­

раль-пуск.

Процедура установки
1. Установите переключатель положений

нейтраль-пуск.

2. Поставьте рычаг переключения диапазо­

нов и его гайку.

5А -178 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

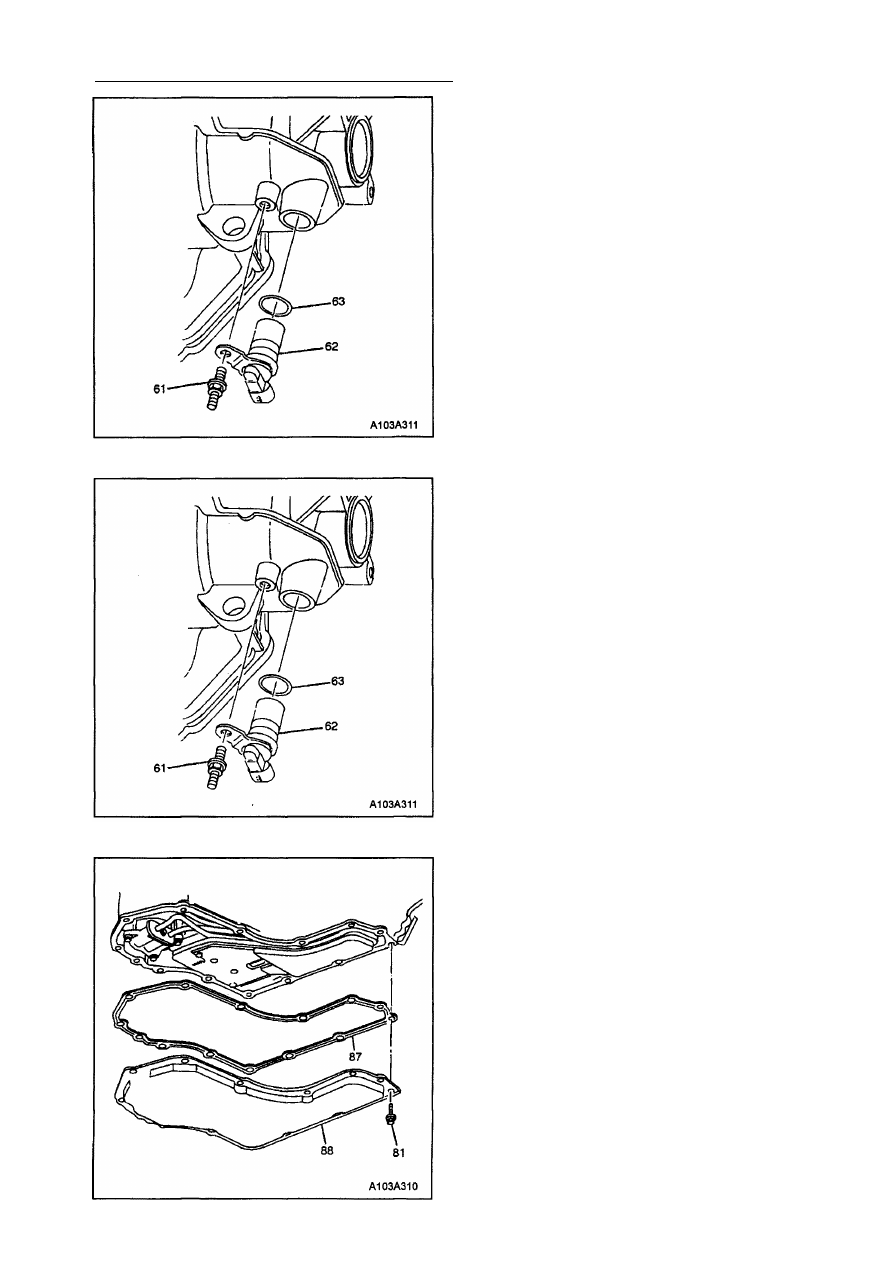

ДАТЧИК УГЛОВОЙ СКОРОСТИ

ВРАЩЕНИЯ ВЫХОДНОГО ВАЛА

АВТОМАТИЧЕСКОЙ ТРАНСМИССИИ

(ДСВыхВ А/Т)

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Отсоедините электрический разъем

ДСВыхВ А/Т.

3. Удалите шпильку (61) ДСВыхВ А/Т.

Внимание: Для предотвращения поврежде­

ния гнезда картера удостоверьтесь, что Вы
вытаскиваете ДСВыхВ А/Т из картера
коробки передач без перекосов и вращений.
4. Вытащите ДСВыхВ А/Т (62) из картера

коробки передач без перекосов и враще­
ний.

б.Снимите уплотнительное кольцо (63) с

ДСВыхВ А/Т (62).

Процедура установки
1. Произведите осмотр ДСВыхВ А/Т на на­

личие повреждений. Вытрите и просуши­
те датчик. Установите уплотнительное

кольцо(бЗ) на ДСВыхВ А/Т (62).

2. Установите ДСВыхВ А/Т (62) в картер ко­

робки передач.

3. Поставьте шпильку (61) ДСВыхВ А/Т.

Затяжка
Затяните шпильку (61) ДСВыхВ А/Т с уси­
лием 12 Н•м.

4. Подсоедините электрический разъем

ДСВыхВ А/Т.

5. Подсоедините провод к отрицательной

клемме аккумулятора.

КАРТЕР,  П Р О К Л А Д К А И  Ф И Л Ь Т Р

Процедура снятия

1. Отсоедините провод от отрицательной

клеммы аккумулятора.

2. Поднимите и хорошо зафиксируйте ав­

томобиль.

3. Поставьте под масляный картер емкость

для жидкости.

4. Удалите болты (81) масляного картера

коробки передач и снимите картер (88).

5. Удалите прокладку (87) масляного карте­

ра. Прокладка может быть использована
повторно.

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А -179

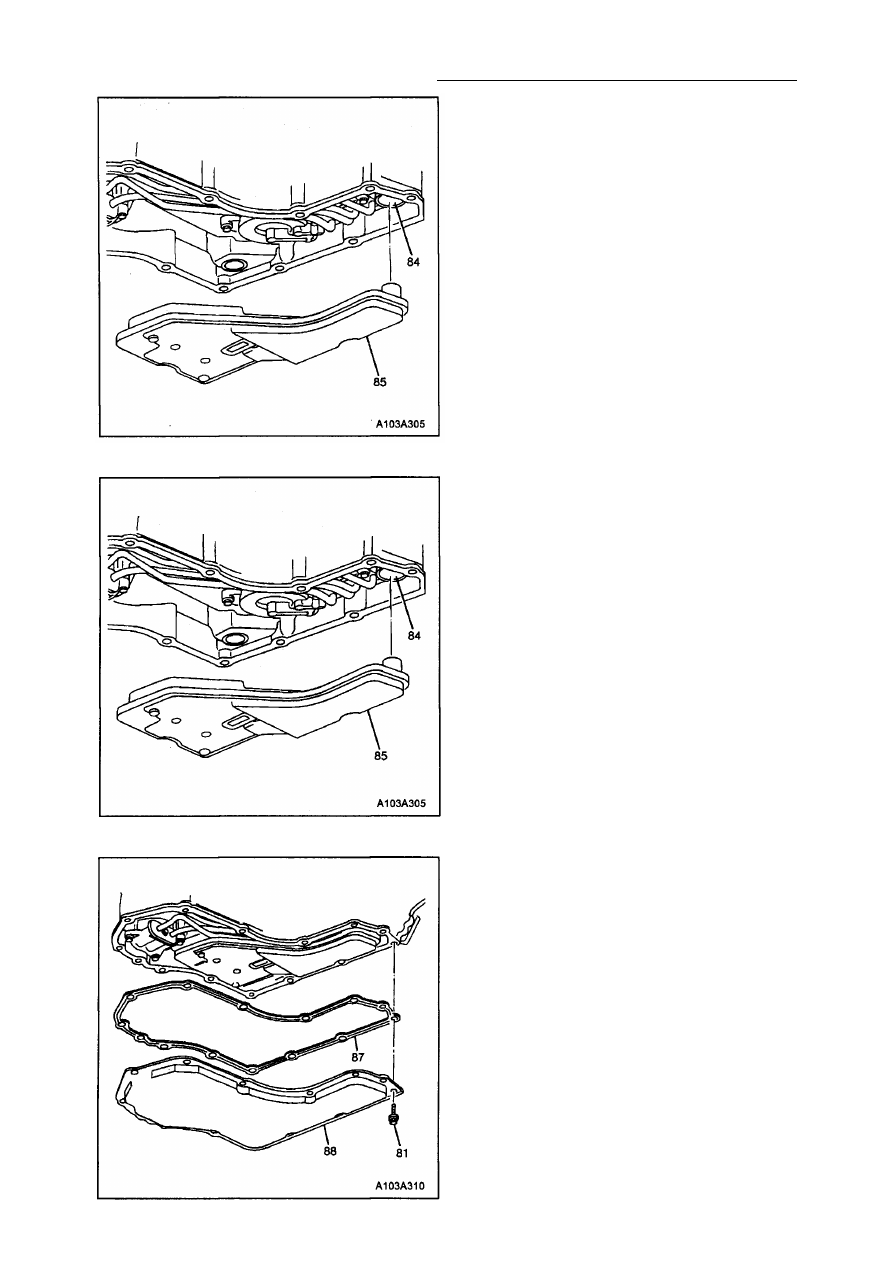

6. Снимите фильтр трансмиссионного мас­

ла (85) коробки передач и уплотнение

горловины фильтра (84).

2. Произведите осмотр прокладки (87) и

картера коробки передач (88) на предмет
наличия трещин, вмятин или порезов. Ус­

тановите на место картер (88) и проклад­

ку картера (87).

3. Наживите болты (81) картера коробки пе­

редач.
Затяжка
Затяните болты (81) картера коробки пе­
редач с усилием 12 Н•м.

4. Опустите автомобиль.
5. Долейте рабочую жидкость в коробку пе­

редач. См. главу "Проверка уровня рабо­
чей жидкости в коробке передач" в этом

разделе.

6. Подсоедините провод к отрицательному

полюсу аккумулятора.

Процедура установки

1. Установите новое уплотнение горловины

фильтра (84) и фильтр трансмиссионного
масла (85).
