Дэу Ланос. Руководство по ремонту - часть 229

5А - 28 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

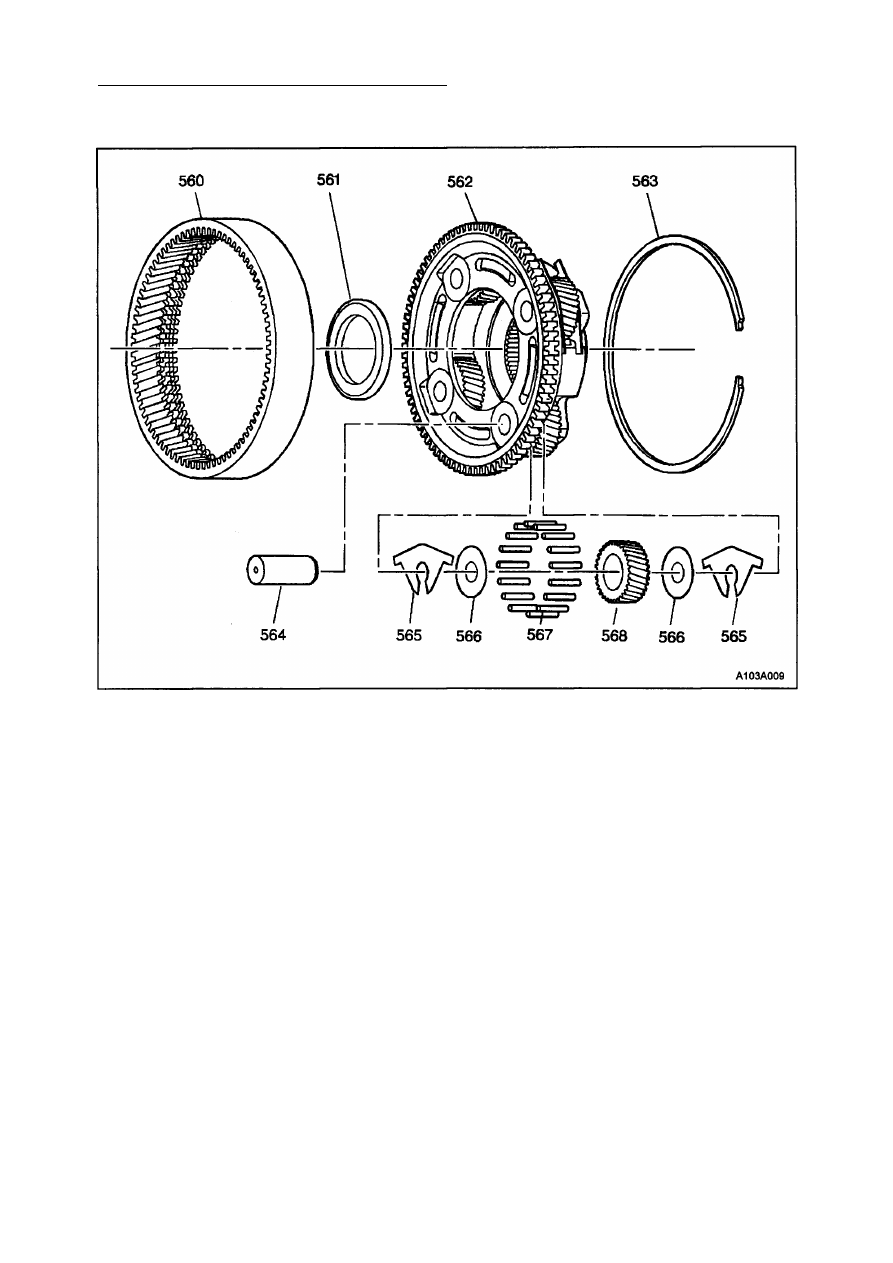

560. Эпицикл планетарного ряда
561. Упорный подшипник
562. Водило планетарной передачи
563. Пружинное кольцо
564. Ось планетарной шестерни

565. Упорная шайба шестерни
566. Внутренняя упорная шайба шестерни
567. Игольчатый роликоподшипник
568. Планетарная шестерня водила

ВТОРОЙ ПЛАНЕТАРНЫЙ РЯД

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 29

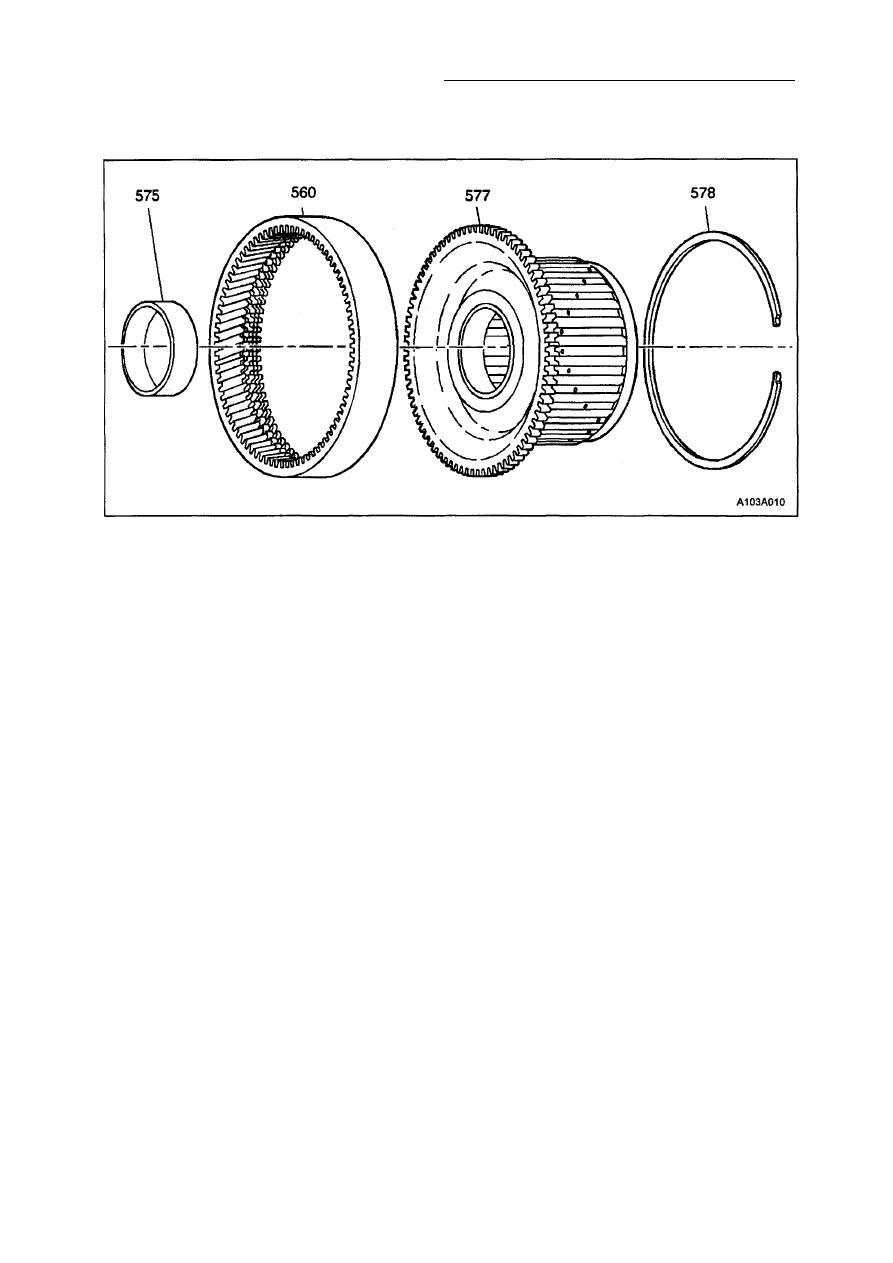

ЭПИЦИКЛ ВТОРОГО ПЛАНЕТАРНОГО РЯДА СО СТУПИЦЕЙ

ФРИКЦИОНА ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

560. Эпицикл планетарного ряда
575. Втулка фланца

577. Зубчатый венец со ступицей

фрикциона передач переднего хода

578. Пружинное кольцо

5А - 30 АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ

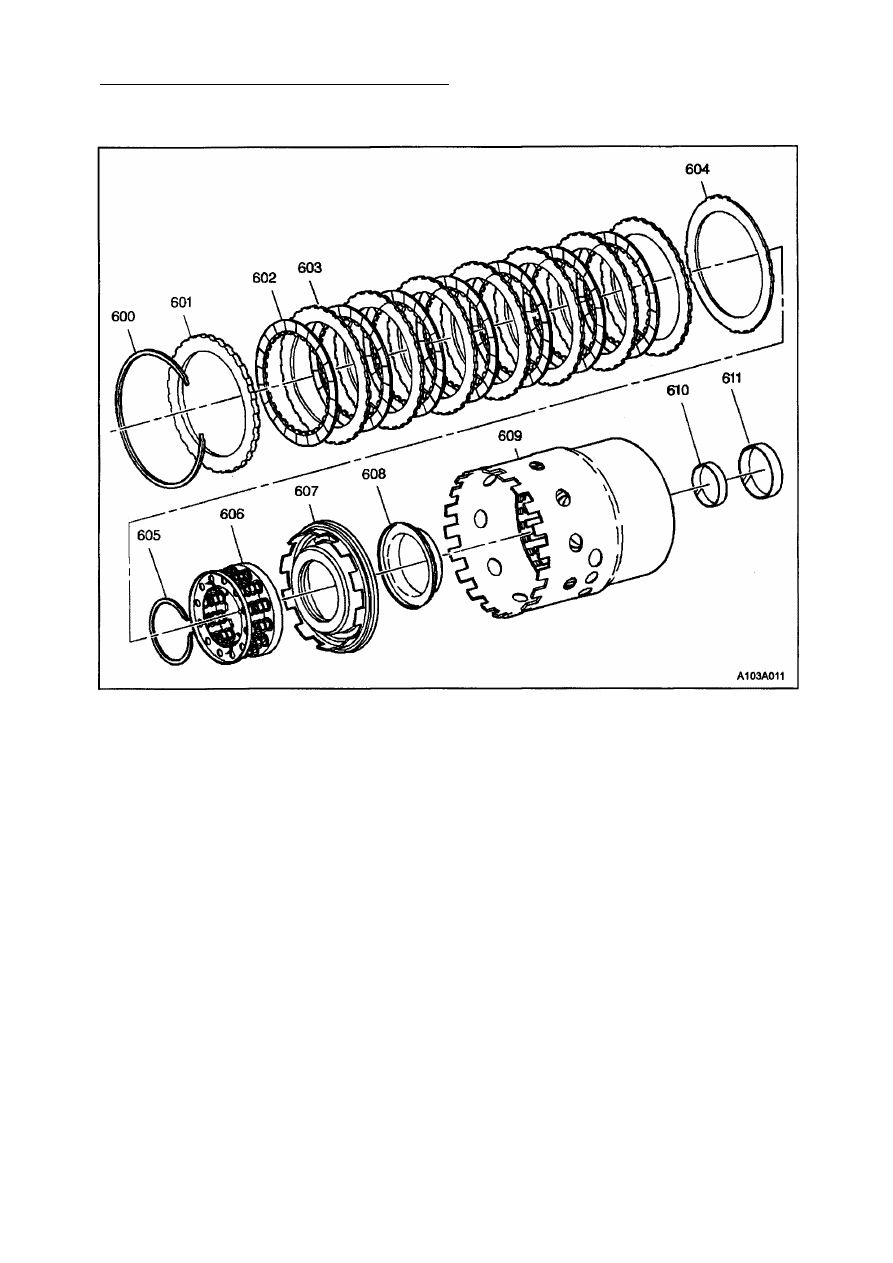

ФРИКЦИОН ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

600. Пружинное кольцо 606. Блок возвратных пружин
601. Упорный диск 607. Поршень в сборе
602. Диск с волокнистыми накладками 608. Уплотнение и втулка в сборе
603. Стальной диск 609. Барабан фрикциона переднего хода
604. Волнистый Диск 610. Опорная втулка
605. Пружинное кольцо 611. Опорная втулка

АВТОМАТИЧЕСКАЯ КОРОБКА ПЕРЕДАЧ 5А - 31

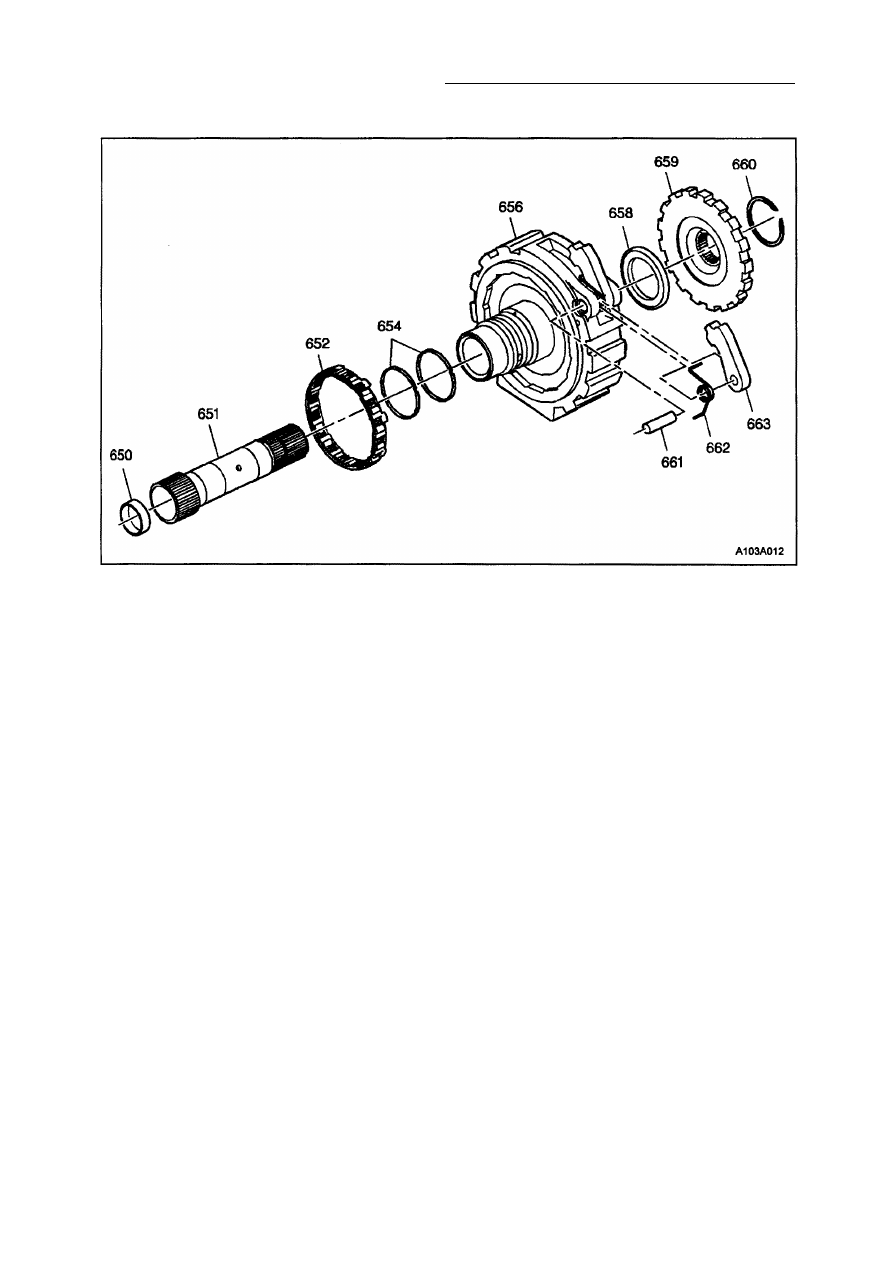

ОПОРА ФРИКЦИОНА ПЕРЕДАЧ ПЕРЕДНЕГО ХОДА

650. Втулка вала солнечной шестерни

главной передачи

651. Вал солнечной шестерни главной

передачи

652. Муфта свободного хода 1-й передачи
654. Уплотнительное кольцо опоры

фрикциона передач переднего хода

656. Опора фрикциона передач переднего

хода

658. Упорный подшипник (между опорой

фрикциона передач переднего хода и

шестерней механизма блокировки
выходного вала)

659. Шестерня механизма блокировки

выходного вала

660. Пружинное кольцо
661. Ось стопорной собачки
662. Возвратная пружина стопорной

собачки

663. Стопорная собачка механизма

блокировки выходного вала
