1F - 84 КОНТРОЛЬ ДВИГАТЕЛЯ

Пункт

Действие

Величина

Да

Нет

26

Проверьте оголение или короткое замыкание провода
между клеммой D разъема катушки зажигания и замком

зажигания.

Неисправность найдена?

-

Перейти

к п. 29

-

27

Отремонтируйте провод между клеммой С разъема
катушки зажигания и "массой".

Ремонт окончен?

-

Система в

порядке

-

28

Замените ДПК

Ремонт окончен?

-

Система в

порядке

-

29

Замените предохранитель F15 или отремонтируйте
провод между клеммой D разъема катушки зажигания и
замком зажигания.
Ремонт окончен?

-

Система в

порядке

-

Проверка системы зажигания (1.3L SOHC и 1.6L DOHC ITMS-6F)

(окончание)

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-85

ПРОВЕРКА ЦЕПИ ВЕНТИЛЯТОРА РАДИАТОРА (БЕЗ КОНДИЦИОНЕРА)

(1,3L И 1,5L SOHC IEFI-6)

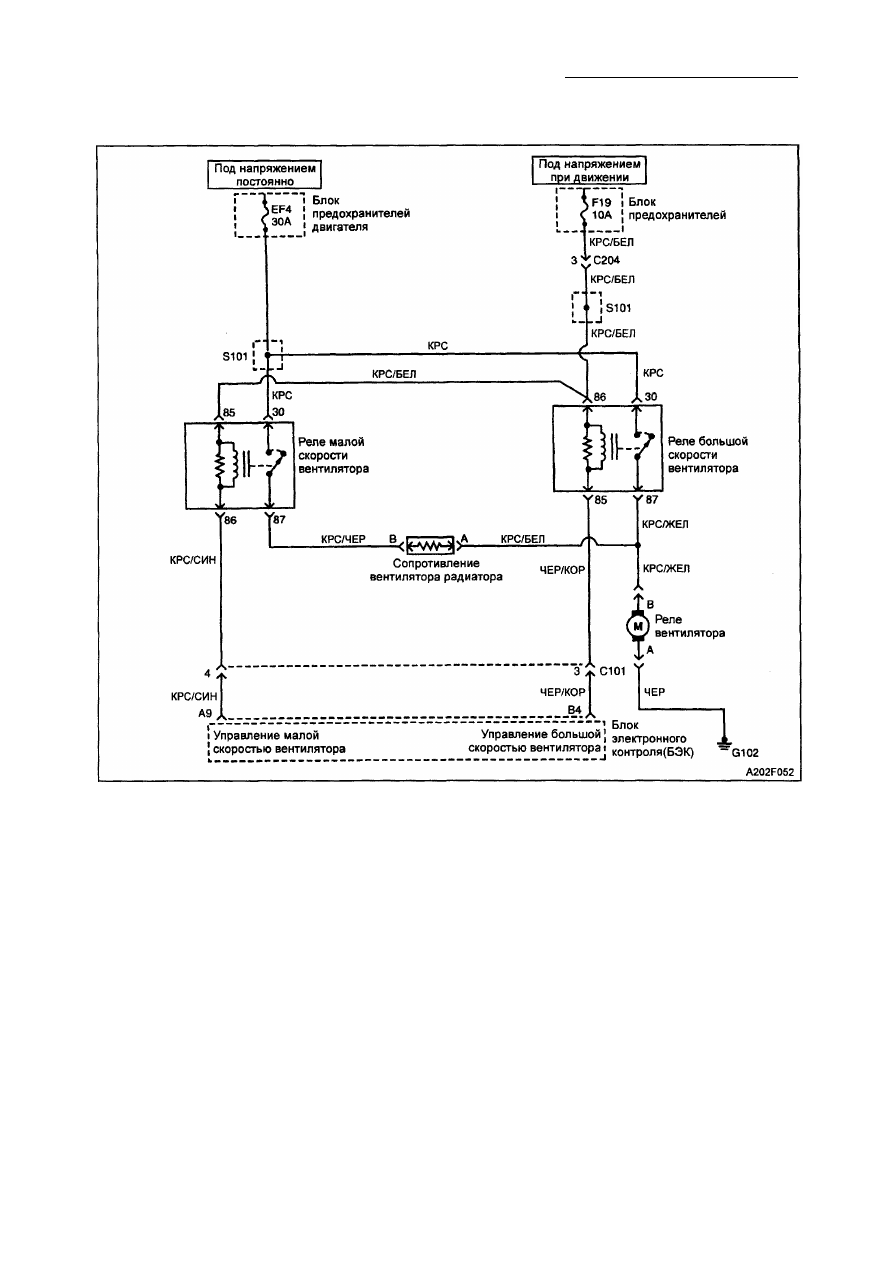

О п и с а н и е  с х е м ы

Вентилятор радиатора получает управляю­
щие сигналы от блока электронного контро­

ля (БЭК), которые базируются на данных
датчика температуры охлаждающей жид­

кости (ДТЖ). БЭК включает малую скорость
вентилятора соединением с "массой" клем­
мы А9 разъема БЭК, приводя в действие
реле малой скорости вентилятора радиа­

тора. Малая скорость вращения вентиля­
тора достигается за счет падения напряже­

ния на сопротивлении вентилятора радиа­

тора. БЭК включает большую скорость вен­
тилятора соединением с "массой" клеммы
В4 разъема БЭК, приводя в действие реле
большой скорости вентилятора радиатора
и обходя сопротивление вентилятора
радиатора.

Р е к о м е н д а ц и и по  д и а г н о с т и к е

• Если клиент жалуется на перегрев дви­

гателя нужно прежде всего определить,
было ли это действительно кипение
охлаждающей жидкости или датчик

температуры двигателя показывал

перегрев. Если двигатель действительно
перегревается при включенных вентиля­

торах радиатора, необходимо проверить
систему охлаждения.

• Если предохранитель F19 в блоке пре­

дохранителей или предохранитель EF4

в блоке предохранителей моторного от­
сека перегорает немедленно после уста­
новки, проверьте короткое замыкание на
"массу" в данных контурах. Если пре­

дохранители перегорают при включении

БЭК вентиляторов радиатора, можно
подозревать неисправность двигателя
вентилятора.

1F - 86 КОНТРОЛЬ ДВИГАТЕЛЯ

• БЭК включит вентиляторы радиатора на

малой скорости при температуре охлаж­

дающей жидкости 93°С. БЭК выключит

вентиляторы при температуре охлаж­

дающей жидкости 90°С.

• БЭК включит вентиляторы радиатора на

высокой скорости при температуре
охлаждающей жидкости 97°С. БЭК
переключит вентиляторы радиатора на
малую скорость при температуре охлаж­

дающей жидкости 94°С.

• Контур вентилятора радиатора можно

быстро проверить, отсоединив 24-х шты­
ревой разъем БЭК и замкнув на
"массу"клемму разъема А9. При вклю­
ченном зажигании вентилятор должен

работать на малой скорости. При замы­
кании на "массу" клеммы А9 и В4 разъе­
ма БЭК и включенном зажигании вен­

тилятор должен работать на высокой

скорости.

О п и с а н и е теста
Цифры ниже соответствуют пунктам в
диагностической таблице.

4. Этот пункт вместе с пунктом 5, про­

веряет способность БЭК управлять
работой вентиляторов радиатора.

22. При замыкании на "массу" клеммы А9

и В4 разъема БЭК и включенном

зажигании вентилятор должен рабо­
тать на высокой скорости.

Проверка цепи вентилятора радиатора (без кондиционера)

(1.3L и 1,5L SOHC IEFl-6)

Пункт

Действие

Величина

Да

Нет

1

Была ли проведена диагностическая проверка

системы?

-

Перейти

к п. 2

Перейти к

"Диагнос­

тической
проверке

системы"

2

1. Проверьте предохранитель F19 блока предохрани­

телей.

2. В случае необходимости замените предохранитель.

Предохранитель в порядке?

-

Перейти

к п. 3

Перейти к

"Рекомен­

дациям

при диаг­

ностике"

3

1. Проверьте предохранитель EF4 блока предохрани­

телей моторного отсека.
2. В случае необходимости замените предохранитель.

Предохранитель в порядке?

-

Перейти

к п. 4

Перейти к

"Рекомен­

дациям

при диаг­

ностике"

4

1. Выключите зажигание.

2. Присоедините сканер к диагностическому разъему

(ДР).
3. Заведите двигатель.

4. Вентилятор радиатора должен включаться на малой

скорости при температуре охлаждающей жидкости
93°С.

Вентилятор радиатора включается на малой скорости?

-

Перейти

к п. 5

Перейти

к п. 6

5

1. Выключите зажигание.

2. Присоедините сканер к ДР.
3. Заведите двигатель.
4. Вентилятор радиатора должен включаться на высо­
кой скорости при температуре охлаждающей жидкости
97°С.

Вентилятор радиатора включается на высокой

скорости?

-

Система в

порядке

Перейти

к п. 22

КОНТРОЛЬ ДВИГАТЕЛЯ 1F-87

Проверка цепи вентилятора радиатора (без кондиционера)

(1,31_ и1,51_ SOHC IEFI-6) (продолжение)

Пункт

Действие

Величина

Да

Нет

6

1. Выключите зажигание.

2. Отсоедините 24-х штыревой разъем блока элект­

ронного контроля (БЭК).
3. Вставьте перемычку с предохранителем между
клеммой А9 БЭК и "массой".

4. Включите зажигание.

Вентилятор радиатора включается на малой скорости?

-

Перейти

к п. 21

Перейти

к п. 7

7

1. Выключите зажигание.

2. Вставьте перемычку с предохранителем между

клеммой А9 БЭК и "массой".
3. Отсоедините разъем вентилятора радиатора.

4. Присоедините контрольную лампу между клеммой В

разъема вентилятора радиатора и "массой".
5. Включите зажигание.
Контрольная лампа горит?

-

Перейти

к п. 8

Перейти

к п. 9

8

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой А

разъема вентилятора радиатора и клеммой «+»
аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 18

Перейти

к п. 17

9

1. Выключите зажигание.

2. Отсоедините реле малой скорости вентилятора

радиатора.
3. Присоедините контрольную лампу между клеммой 85
разъема реле малой скорости вентилятора радиатора и
"массой".

4. Включите зажигание.

Контрольная лампа горит?

-

Перейти

к п. 10

Перейти

к п. 13

10

1. Выключите зажигание.

2. Присоедините контрольную лампу между клеммой 30

разъема реле малой скорости вентилятора радиатора и
"массой".
Контрольная лампа горит?

-

Перейти

к п. 11

Перейти

к п. 14

11

Присоедините контрольную лампу между клеммой 87
разъема реле малой скорости вентилятора радиатора и
«+» клеммой аккумулятора.
Контрольная лампа горит?

-

Перейти

к п. 12

Перейти

к п. 16

12

1. Вставьте перемычку с предохранителем между

клеммой А9 БЭК и "массой".
2. Присоедините контрольную лампу между клеммой 85
разъёма реле малой скорости вентилятора радиатора и
«+» клеммой аккумулятора.
Контрольная лампа горит?

-

Перейти

к п . 19

Перейти

к п. 15

13

Устраните оголение провода между клеммой 85

разъема реле малой скорости вентилятора радиатора и

замком зажигания.

Ремонт окончен?

-

Система в

порядке

-

14

Устраните оголение провода между клеммой 30
разъема реле малой скорости вентилятора радиатора и
предохранителем EF4.
Ремонт окончен?

-

Система в

порядке

-
