ДВИГАТЕЛЬ DOHC 1С - 33

40. Установите приводной ремень генера­

тора.

4 1 . Установите приводной ремень ком­

прессора, если таковой имеется.

42. Установите правый передний противо-

брызговой щиток.

43. Установите правое переднее колесо.

См. Раздел 2Е "Шины и колеса".

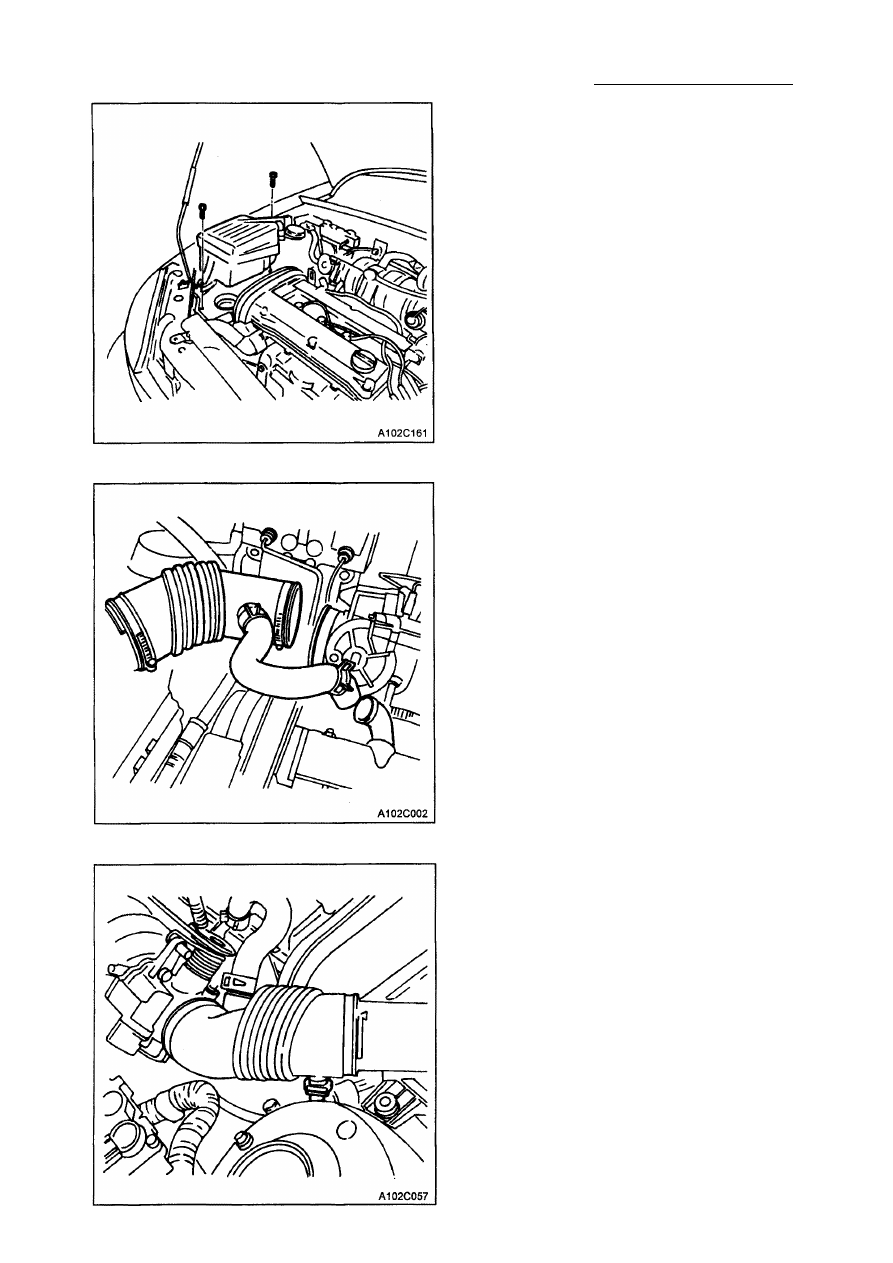

44. Установите корпус воздухоочистителя.
45. Установите болты корпуса воздухо­

очистителя.
Затяжка

Затяните болты корпуса воздухоочис­

тителя с усилием 12 Н•м.

46. Подсоедините впускную трубу воздуха

двигателя к корпуса дросселя.

47. Подсоедините всасывающую трубу к

крышке газораспределительного ме­

ханизма.

48. Подсоедините колодку датчика тем­

пературы воздуха.

49. Подсоедините отрицательный провод

аккумуляторной батареи.

ЗУБЧАТЫЙ РЕМЕНЬ ПРИВОДА

РАСПРЕДВАЛА

(Показан левосторонний привод, пра­

восторонний привод-аналогичный).

Необходимые инструменты:
Регулятор для зубчатого ремня привода

распредвала J-42492

Динамометр КМ-470-В

Процедура снятия

1. Отсоедините отрицательный провод

аккумуляторной батареи.

2. Отсоедините колодку датчика темпе­

ратуры воздуха.

3. Отсоедините впускной воздушный

трубопровод от корпуса дросселя.

4. Отсоедините всасывающую трубу дви­

гателя от крышки газораспредели­

тельного механизма.

1С-34 ДВИГАТЕЛЬ DOHC

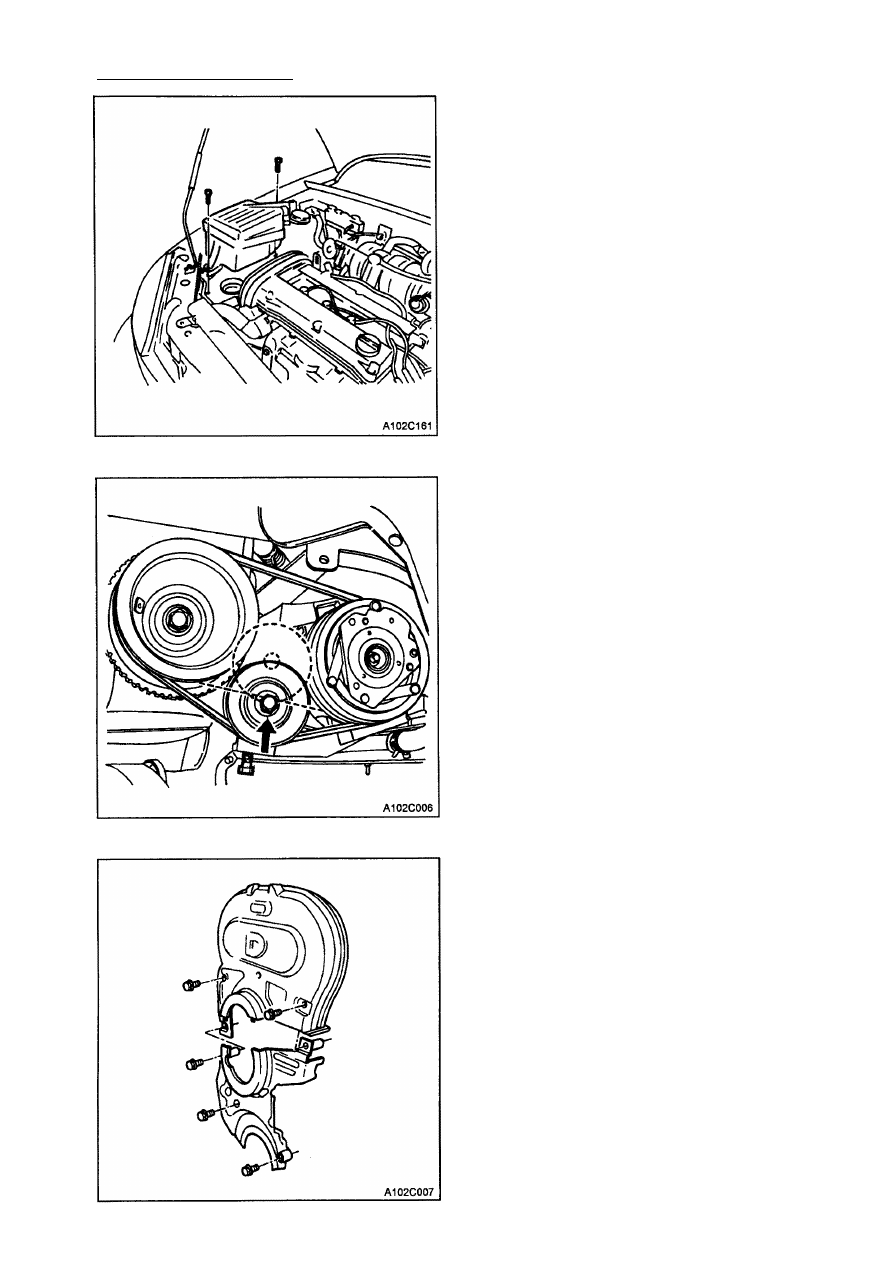

5. Открутите болты корпуса воздухоочис­

тителя.

6. Снимите корпус воздухоочистителя.
7. Снимите правое переднее колесо. См.

раздел 2Е "Шины и колеса".

8. Снимите правый передний противо-

брызговой щиток.

9. Снимите приводной ремень компрес­

сора, если он имеется.

10. Снимите приводной ремень генера­

тора.

11. Открутите болты шкива насоса усили­

теля рулевого управления, если тако­

вой имеется.

12. Снимите шкив насоса усилителя ру­

левого управления, если он имеется.

13. Открутите болт шкива коленчатого

вала.

14. Снимите шкив коленчатого вала.

15. Открутите болты верхней передней

крышки зубчатого ремня привода
распредвала.

16. Снимите верхнюю переднюю крыш­

ку зубчатого ремня привода распред­
вала.

17. Открутите болты нижней передней

крышки зубчатого ремня привода рас­
предвала.

18. Снимите нижнюю переднюю крышку

зубчатого ремня привода распредвала.

19. Открутите монтажные болты насоса

усилителя рулевого управления, если
он имеется.

20. Вверните болт шкива коленчатого

вала.

ДВИГАТЕЛЬ DOHC 1С - 35

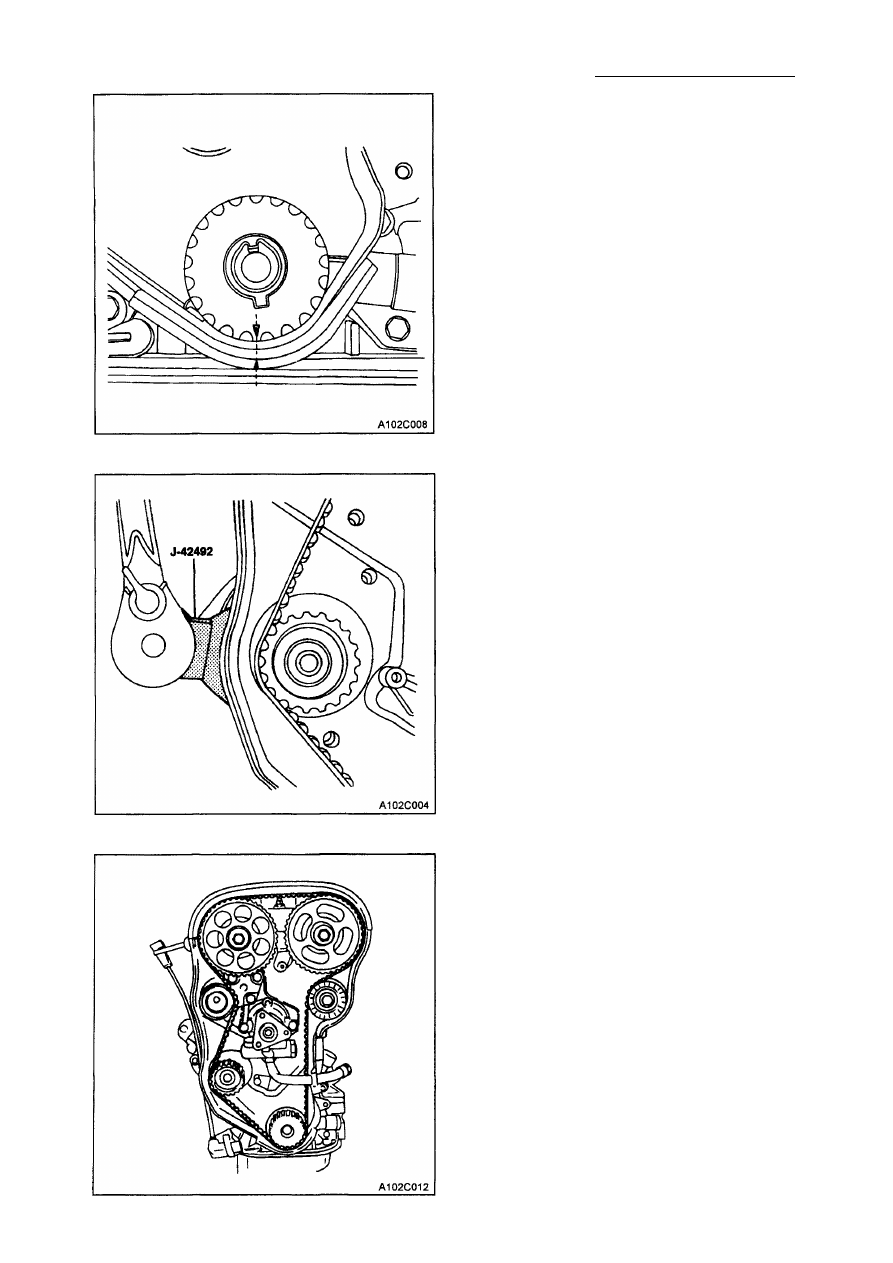

2 1 . Используя болт шкива коленчатого ва­

ла, вращайте коленчатый вал по ча­
совой стрелке до тех пор, пока отметка

на механизме коленчатого вала не
совместится с выемкой в нижней части
задней крышки зубчатого ремня при­
вода распредвала.

22. Слегка отпустите фиксирующие болты

насоса охлаждающей жидкости.

23. Используя регулятор для зубчатого

ремня привода распределительного
вала J-42492, вращайте насос охлаж­

дающей жидкости против часовой

стрелки, для того, чтобы ослабить
натяжение зубчатого ремня привода
распредвала.

Внимание: Снимите зубчатый ремень при­
вода распредвала за насосом усилителя
рулевого управления.

24. Снимите зубчатый ремень привода

распредвала.

1С-36 ДВИГАТЕЛЬ DOHC

Процедура установки

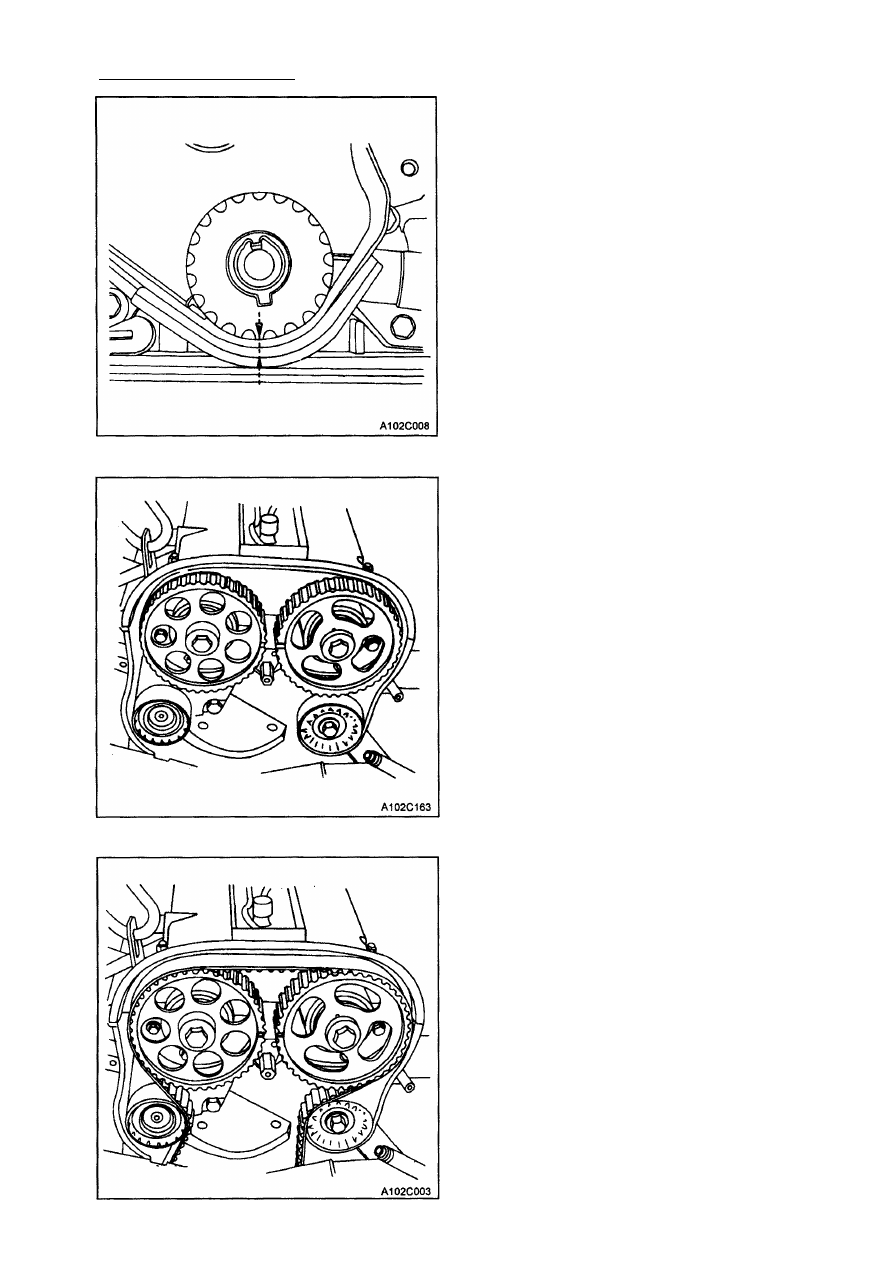

1. Совместите установочную метку на

шкиве коленчатого вала с выемкой в
нижней части задней крышки зубчатого
ремня привода распредвала.

Внимание: Вставить зубчатый ремень
привода распредвала за насосом усили­

теля рулевого управления.

3. Установите зубчатый ремень привода

распредвала.

2. Совместите установочные метки на

шкивах распределительных валов.
