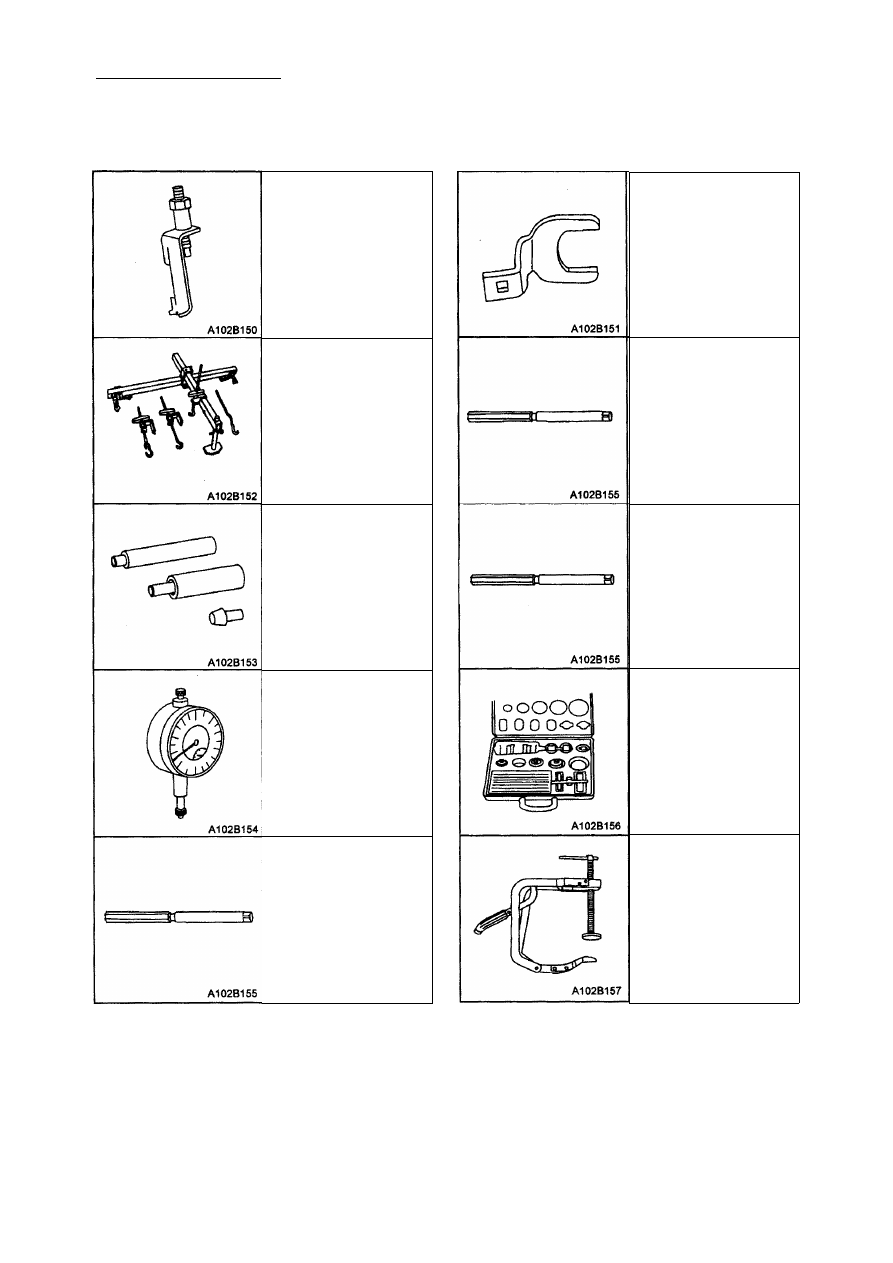

ДВИГАТЕЛЬ SOHC 1В-3 СПЕЦИФИКАЦИИ ДВИГАТЕЛЯ (окончание) Применение Описание (ручной и автоматический) Наружный диаметр подшипника: 39.500 мм (1.555 дюйма) № 2 39.750 мм (1.564 дюйма) № 3 40.000 мм (1.574 дюйма) № 4 40.250 мм (1.584 дюйма) № 5 40.500 мм (1.594 дюйма) Коленчатый вал: Диаметр коренной шейки: 54.982 - 54.994 мм (2.164 - 2.165 дюйма) Конусность (max) 0.005 мм (0.0001 дюйма ) Отклонение от круглой формы (max) 0.004 мм (0.0001 дюйма) Зазор коренного подшипника 0.005 мм (0.0001 дюйма) Биение торца коленчатого вала 0.1 мм (0.003 дюйма) Диаметр шатунной шейки: 42.971 - 42.987 мм (1.691- 1.692 дюйма) Конусность (max) 0.005 мм (0.0001 дюйма) Отклонение от круглой формы (max) 0.004 мм (0.0001 дюйма) Зазор подшипника шатуна 0.019 0.070 мм (0.0007 - 0.0027 дюйма) Боковой зазор шатуна 0.070 - 0.242 мм (0.0027 - 0.009 дюйма) Клапанный механизм: Компенсатор клапанного зазора Гидравлический Плоский угол (весь) 46° Опорный угол (весь) 46° Опорное биение (max, все) 0.03 мм (0.019 дюйма) Торцевое биение (max, все) 0.03 мм (0.019 дюйма) Ширина седла: 1.3 - 1.5 мм (0.051 - 0.059 дюйма) Выпускное отверстие 1.6 - 1.8 мм (0.063 - 0.071 дюйма) Внутренний диаметр направляющей втулки 7.030 - 7.050 мм (0.276 - 0.277 дюйма) Диаметр штока клапана 7 мм (0.275 дюйма) Диаметр тарелки клапана: Впускной 38.0 мм (1.49 дюйма) Выпускной 31.0 мм (1.22 дюйма) Нагрузки на пружину клапана: 625 + 25 N (461 + 18 фунтов) @ 21.5 мм (0.846 дюйма) Закрытый клапан 275 + 15 N (202 + 11 фунтов) @ 31.5 мм (1.240 дюймов) Масляный насос: Зазор между корпусом масляного насоса и 0.400 - 0.484 мм(0.0157 - 0.0191 дюйма) Боковой зазор наружного ротора 0.045 - 0.100 мм (0.0018 - 0.0039 дюйма) Боковой зазор внутреннего ротора 0.035 - 0.085 мм(0.0014 - 0.0033 дюйма) Свободная длина пружины клапана 81 мм (3.2 дюйма) |
